SELTENES SCHERENFERNROHR WK I
CARL ZEISS JENA
SF 09

MIT STRICHPLATTE!

mit sehr seltenen original Lederköcher!

Nach Ablauf des Zeiss-Patents in 1908 entwickelte die Firma
Goerz 1909 das sehr erfolgreiche Scherenfernrohr SF 09.

Im 1. Weltkrieg wurde es vermutlich unter Lizenzvergabe
baugleich von Zeiss Jena nachgebaut.

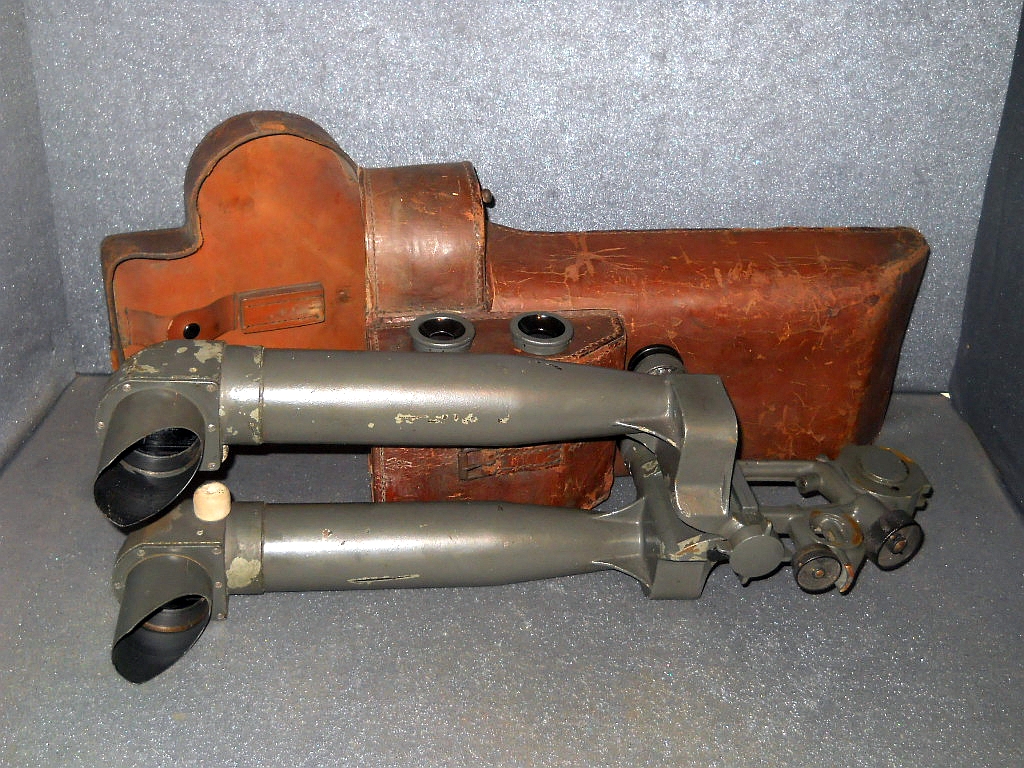

Besonders selten ist dieses Belegstück mit dem originalen,
massiv gebauten, Lederköcher.

Im Inneren des Köchers befinden sich mehrere Fächer zur
Aufbewahrung vom Zubehör.

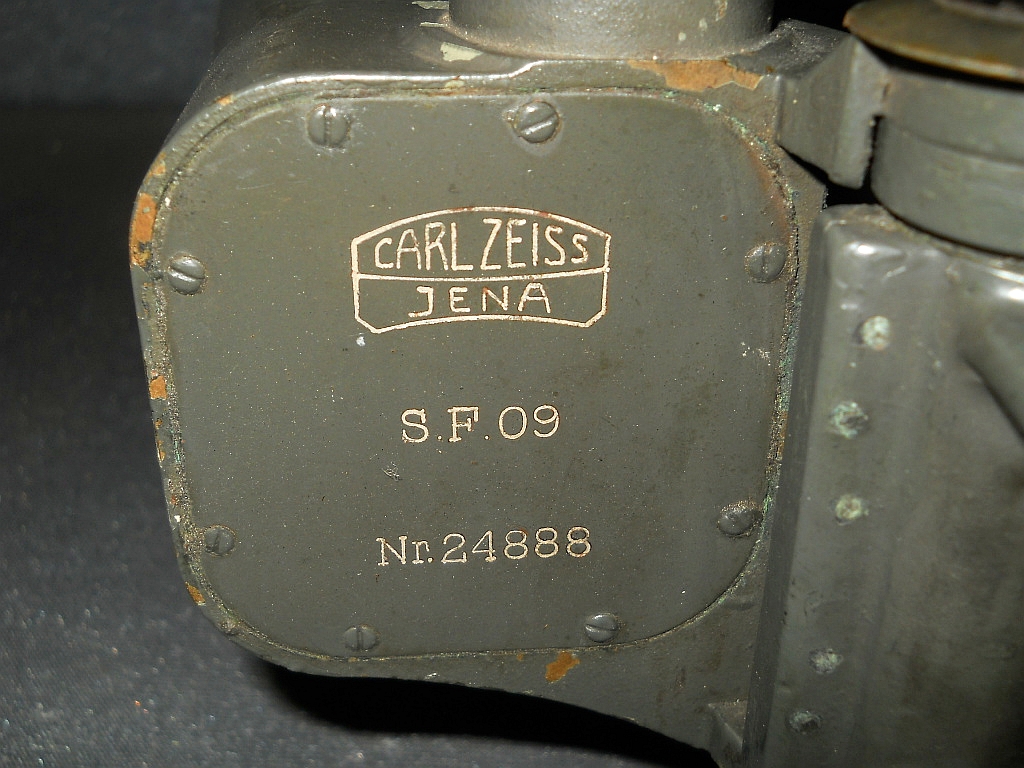

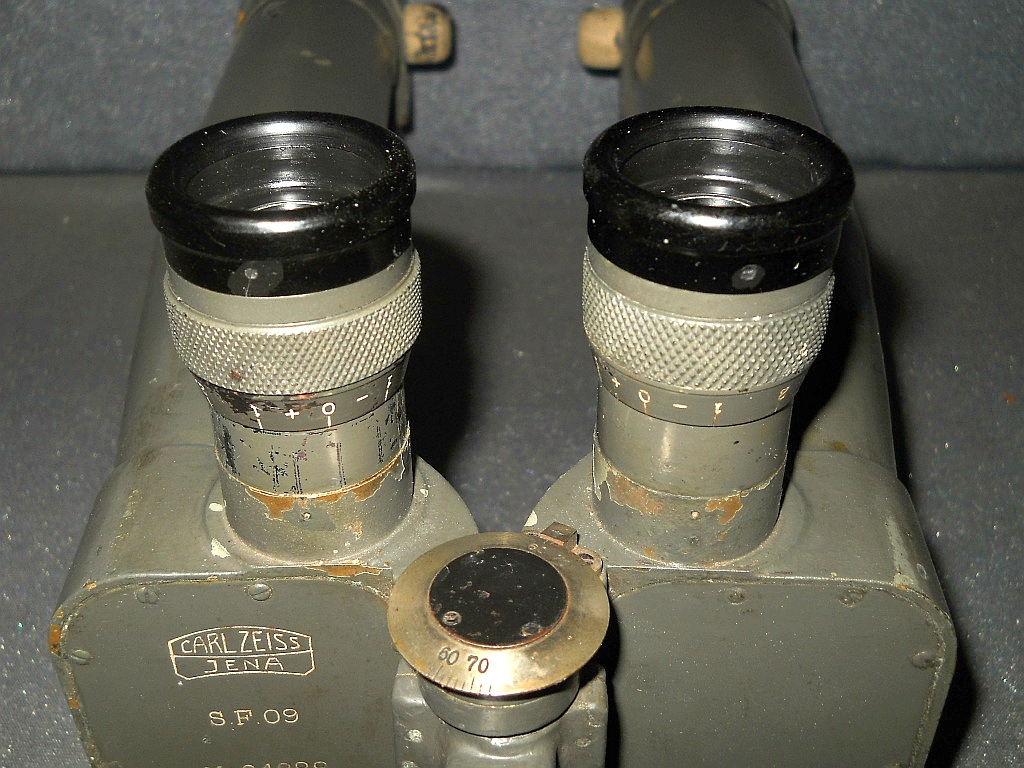

Die Kenngröße ist 10x45. 10-fache Vergrößerung mit 45 mm
Objektive. Die Seriennummer ist 24888. Der rechte Deckel
ist unbeschriftet.

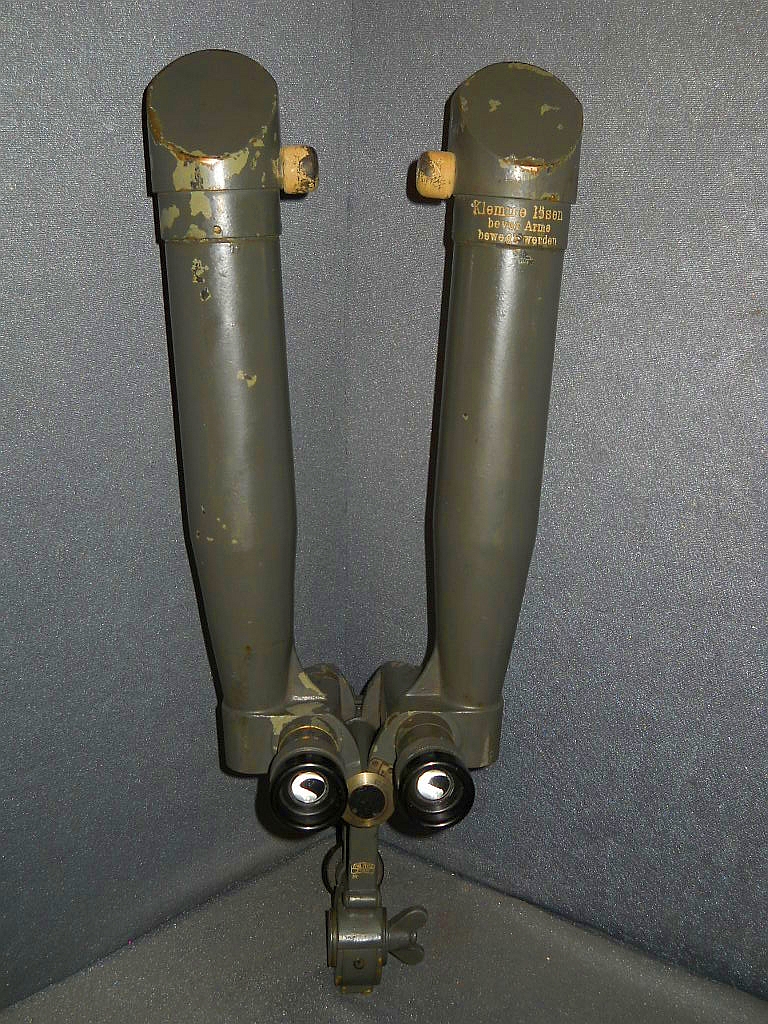

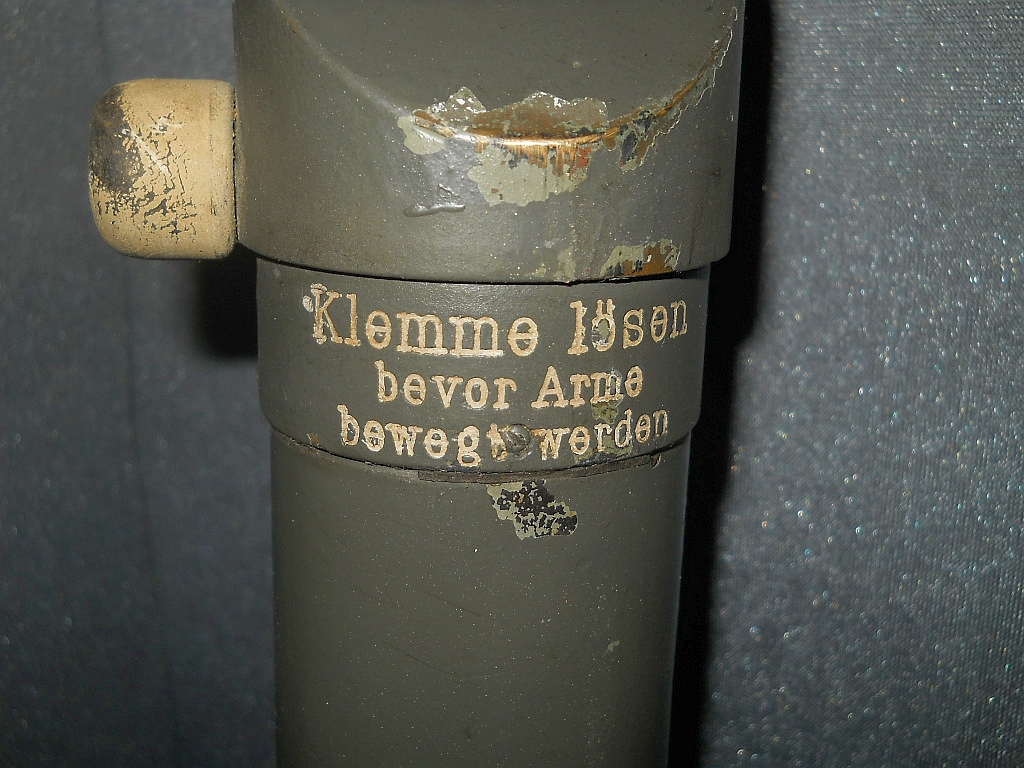

Der Hinweis "Klemme lösen bevor Arme bewegt werden".

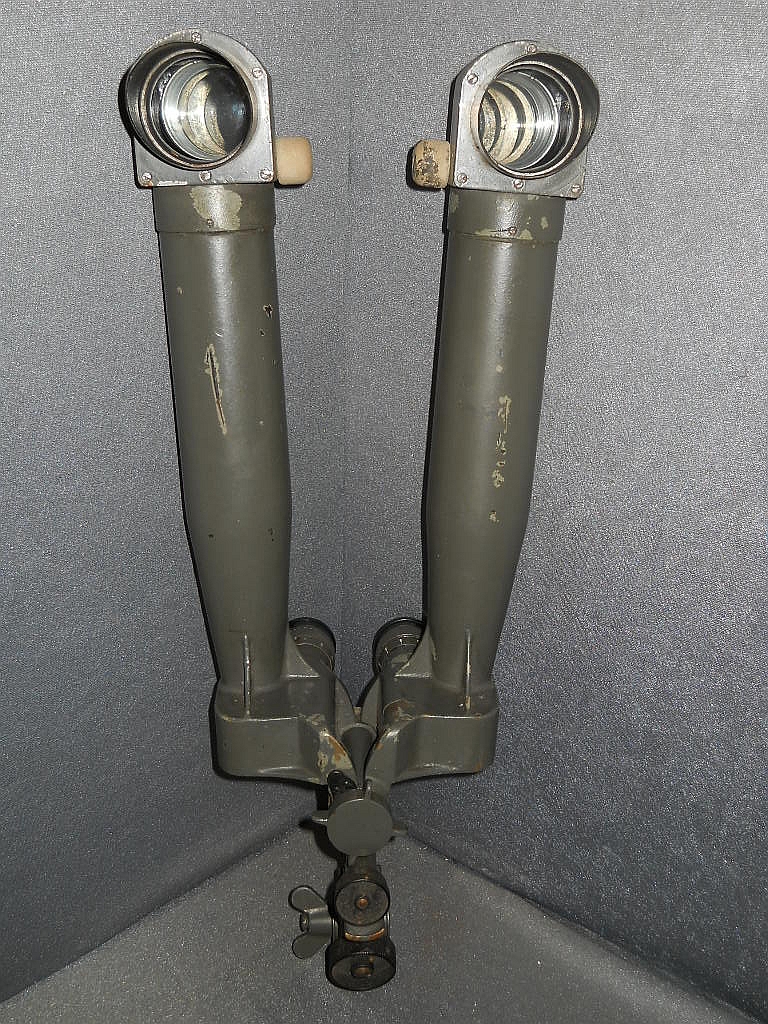

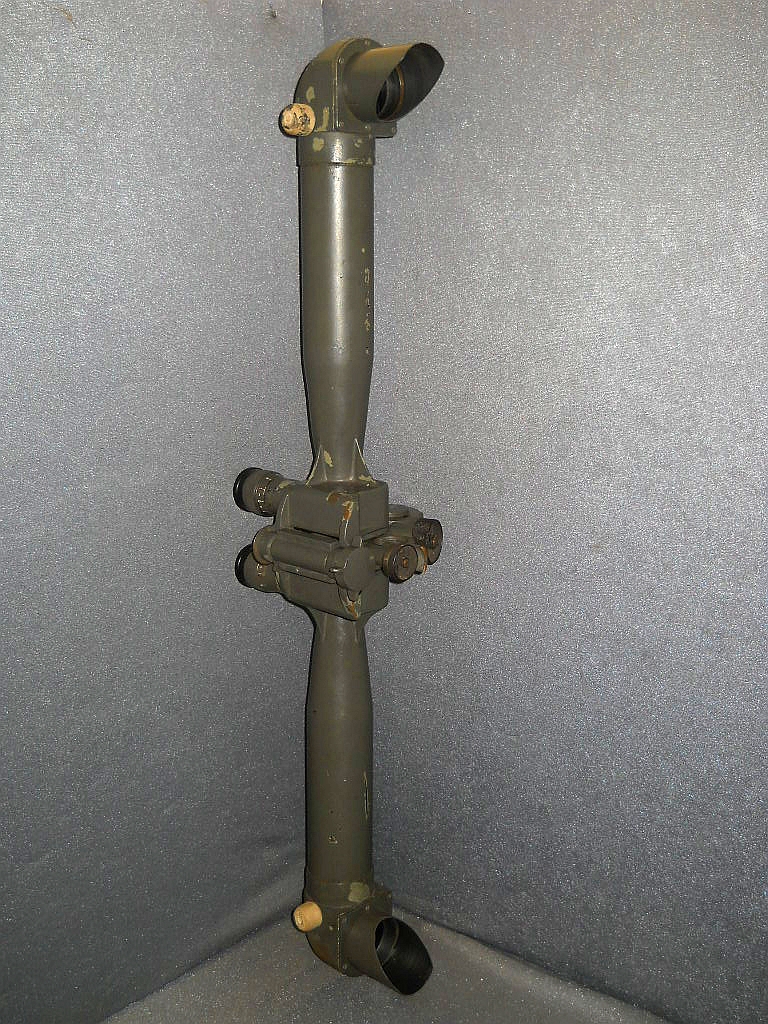

Scherenfernrohre haben zwei Gebrauchsstellungen. Mit
hochgestellten Armen kann man geschützt aus einer tiefer
liegenden Deckung blicken.

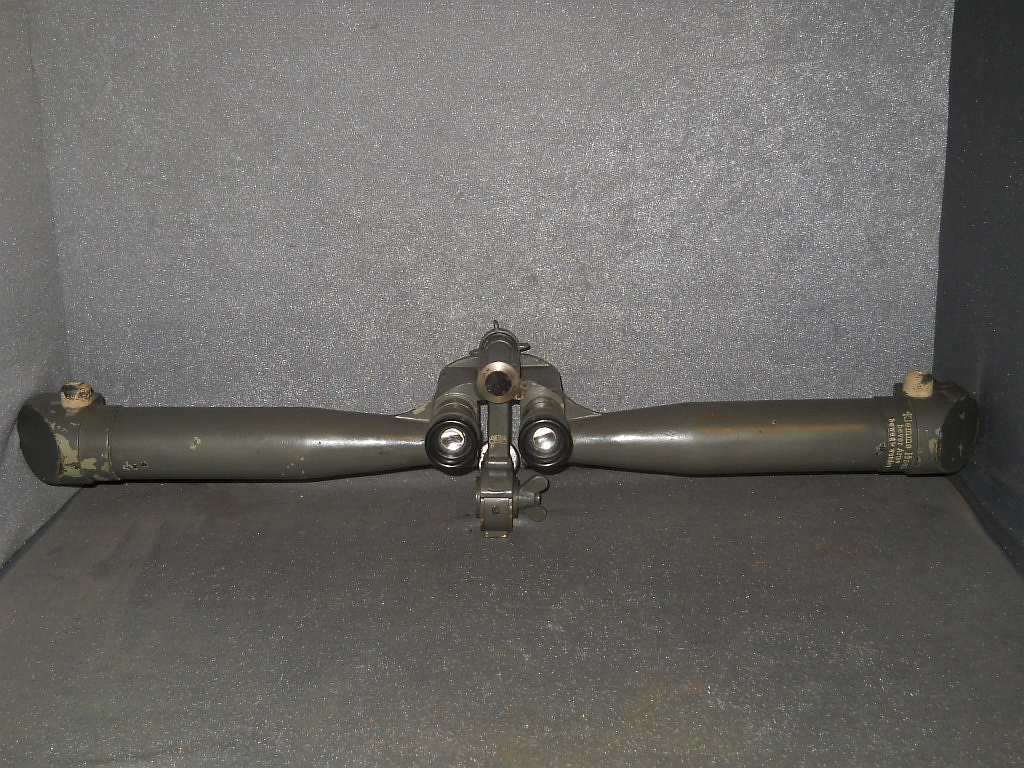

Mit waagrecht ausgestreckten Armen kann man hinter einem
Baum stehend  beobachten ohne gesehen zu werden.
Dabei
kommt die erhöhte Stereoskopie zur Wirkung die ein sehr
plastisches Bild vermittelt.

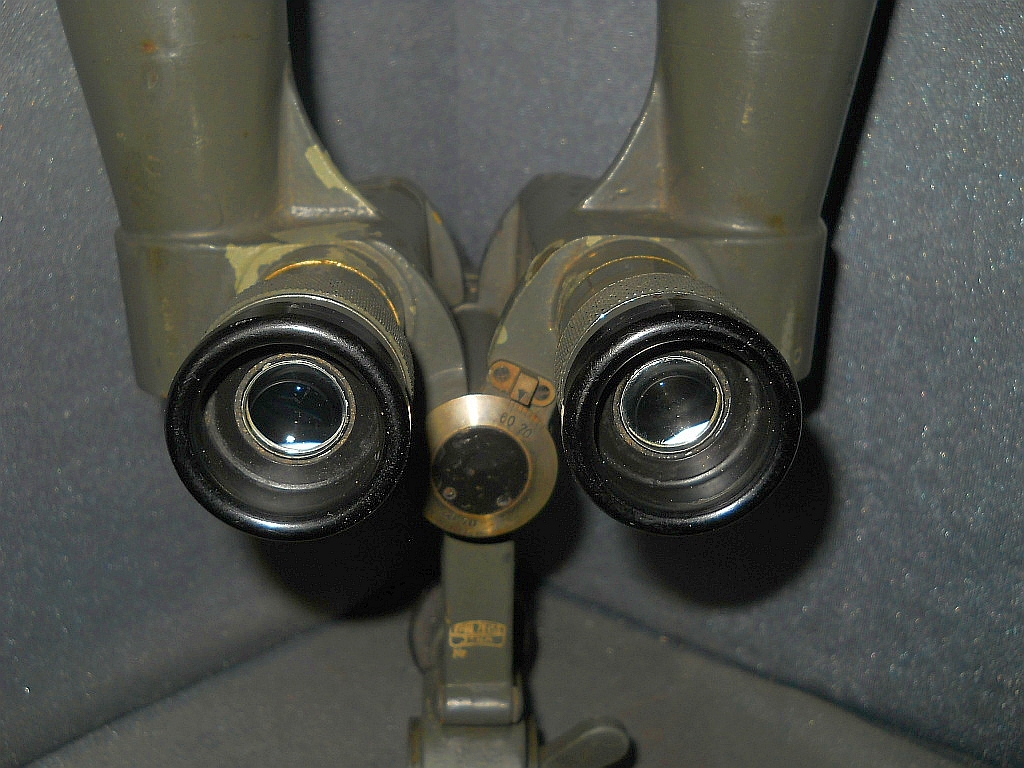

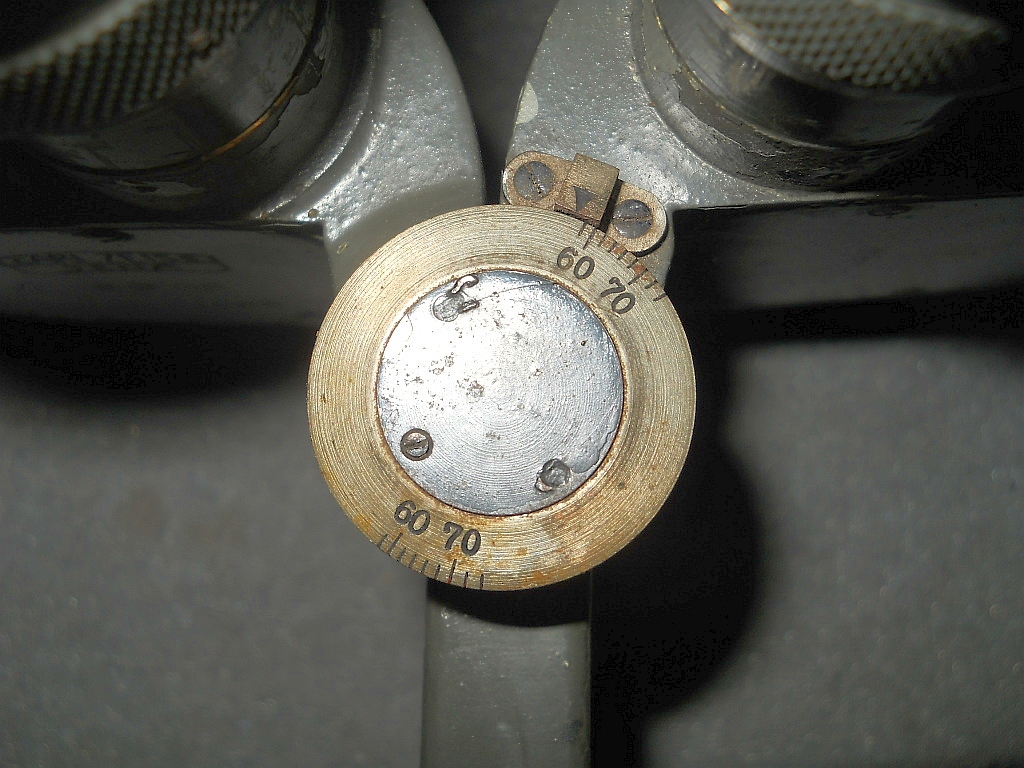

Die Teilscheibe mit doppelter Skala zur Einstellung der Augen-
weite für beide Gebrauchsstellungen.

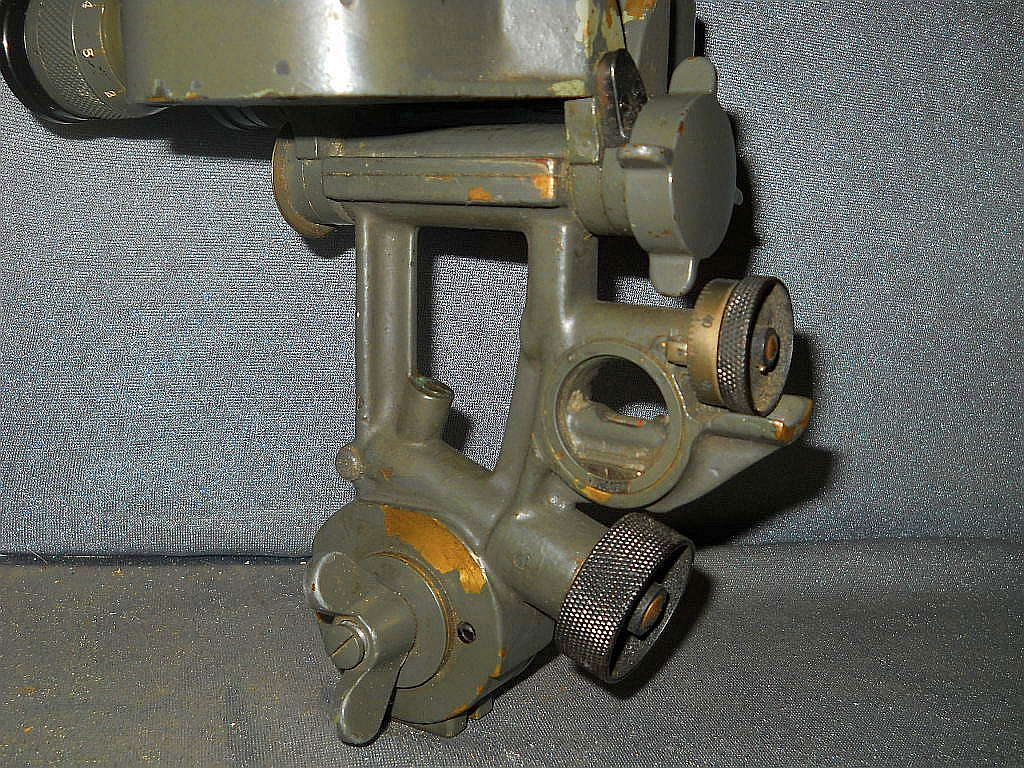

Das Scherenfernrohr ist mit dem Lager der Stativaufnahme
und der Messwinkel
libelle fest verbunden. Oben ist die
Klemmschraube zum Fixieren der Arme. Die mittlere Stell-
schraube ist für Einstellungen der Geländemesswinkelli-
belle. Das Rändelrad unten dient der Justierung des Nei-
gungswinkels.

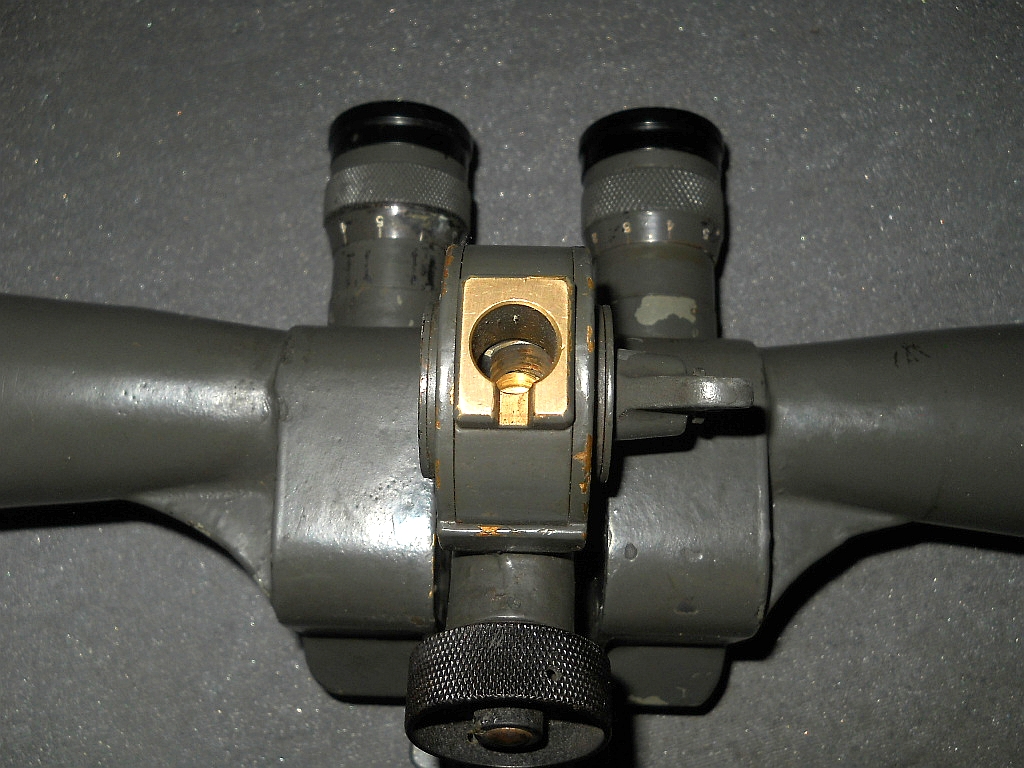

Die Stativaufnahme für den Stativdorn im Durchmesser
von 12 mm.

Die Durchsicht der rechten Seite mit Strichplatte.

Die Durchsicht mit aufgesteckten Polarisationsfilter.

Die Durchsicht der linken Seite.

Breite = 15,5 cm, Höhe = 52 cm, Ausladung mit gespreizten
Armen = 76 cm, Gewicht = 4,85 kg.

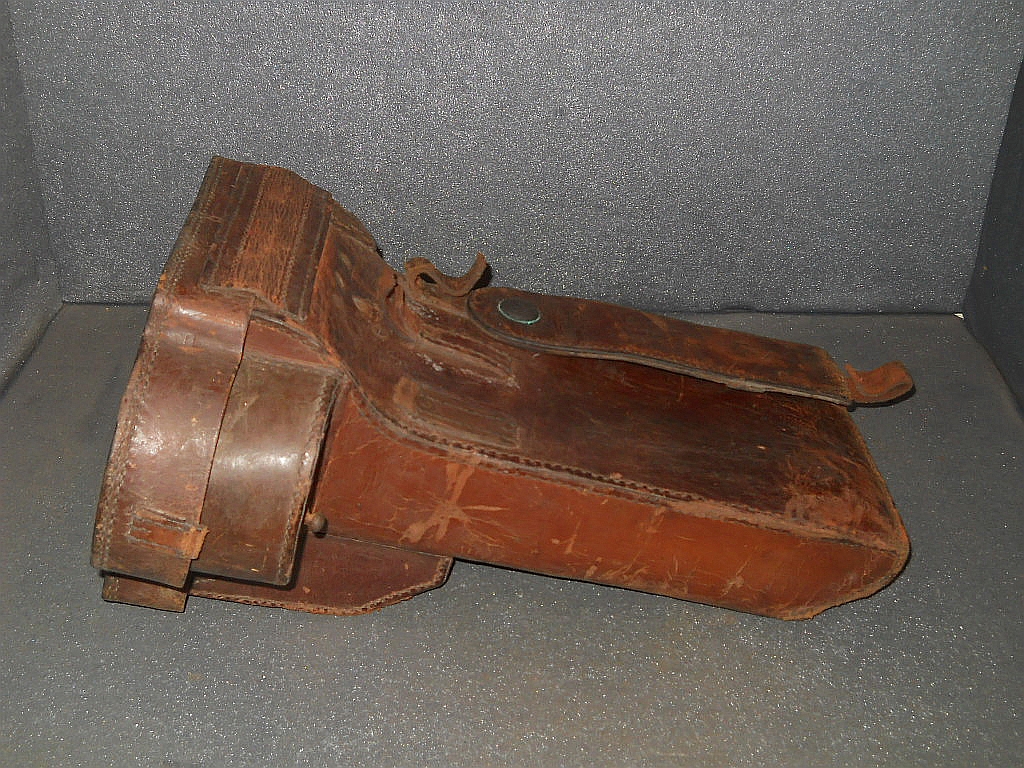

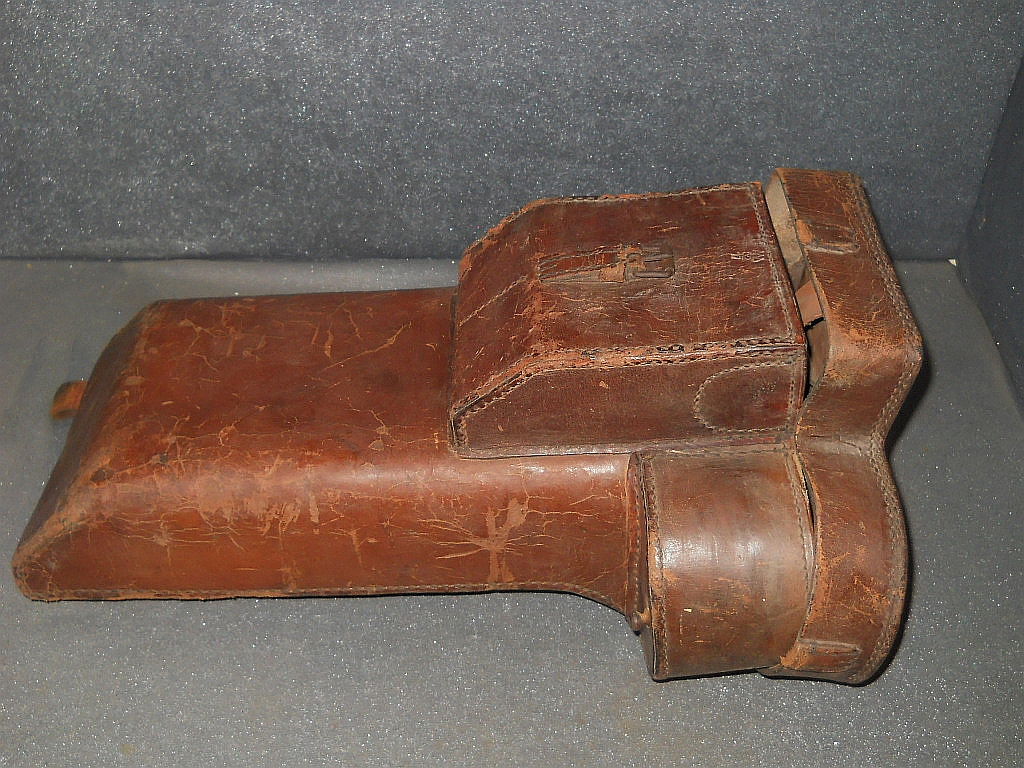

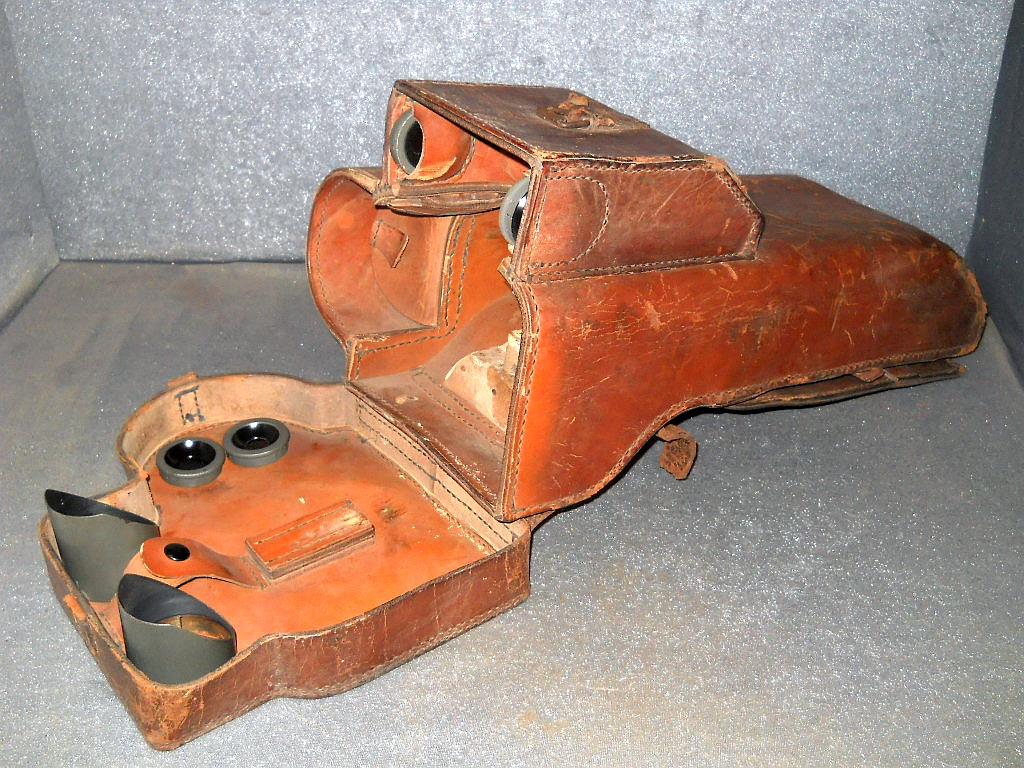

Der original Lederköcher.

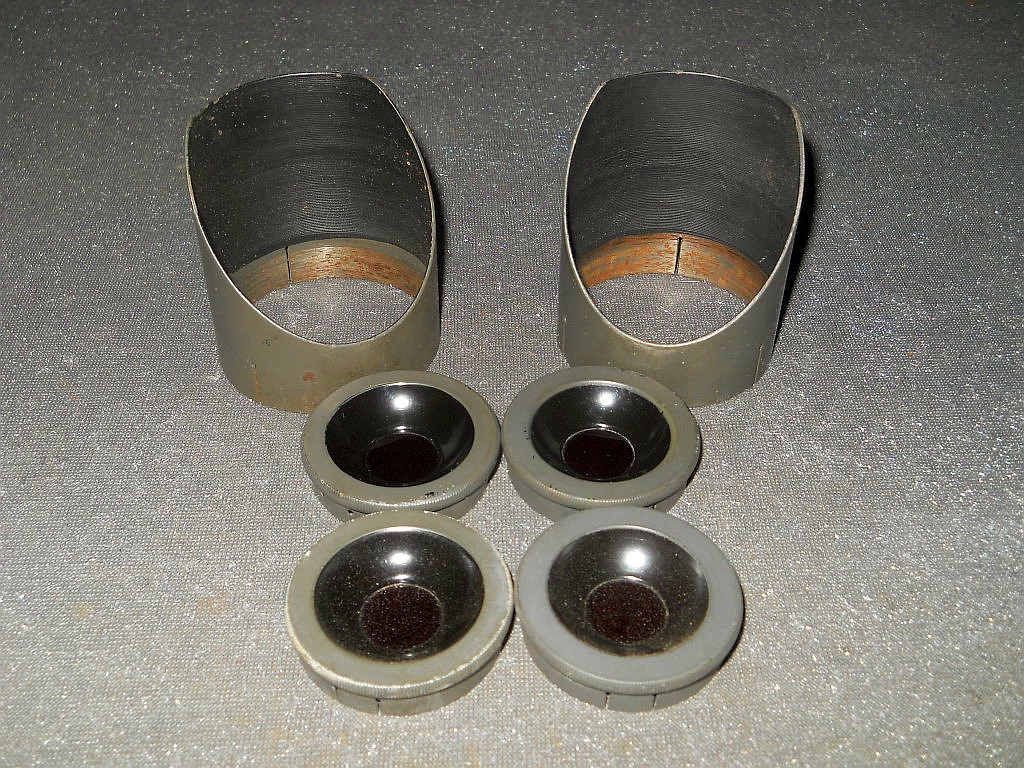

Im Köcher verstaut sind als Zubehör zwei Regenrohre und
zwei Paar aufsteckbare Polarisationsfilter.
