SEHR SELTENES SAMMLERHIGHLIGHT!
INFANTERIE TELEMETER
1.WELTKRIEG
CARL ZEISS JENA
EM 14
- BASIS 70cm
VOLLSTÄNDIGES, NUMMERNGLEICHES SET!

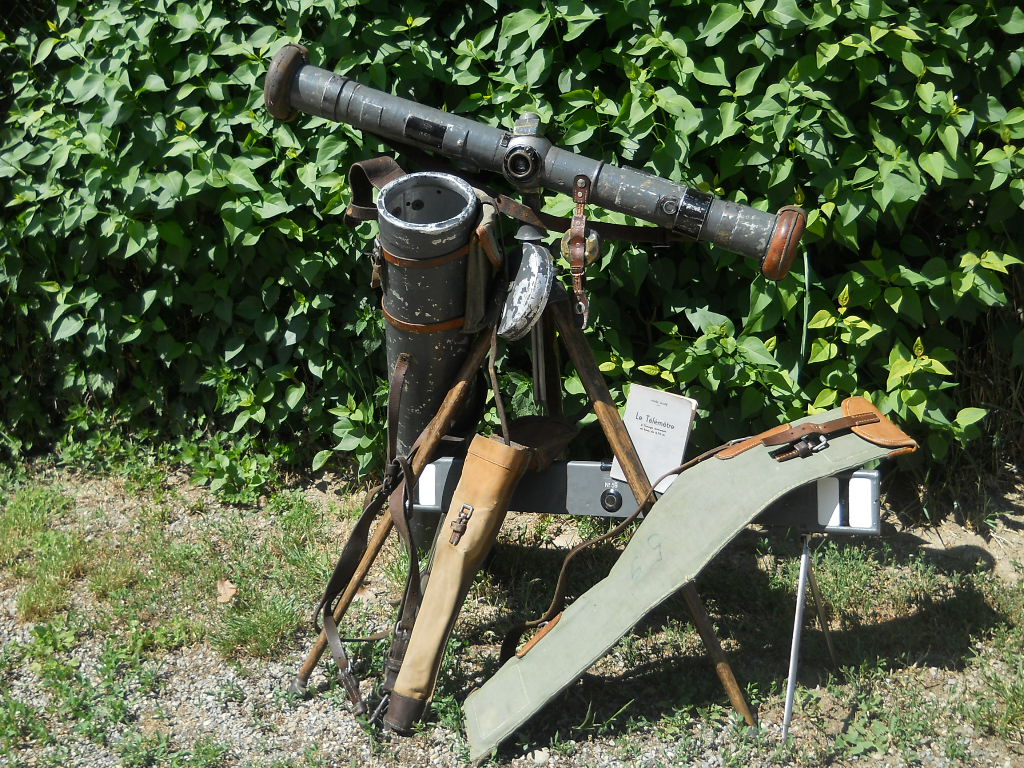

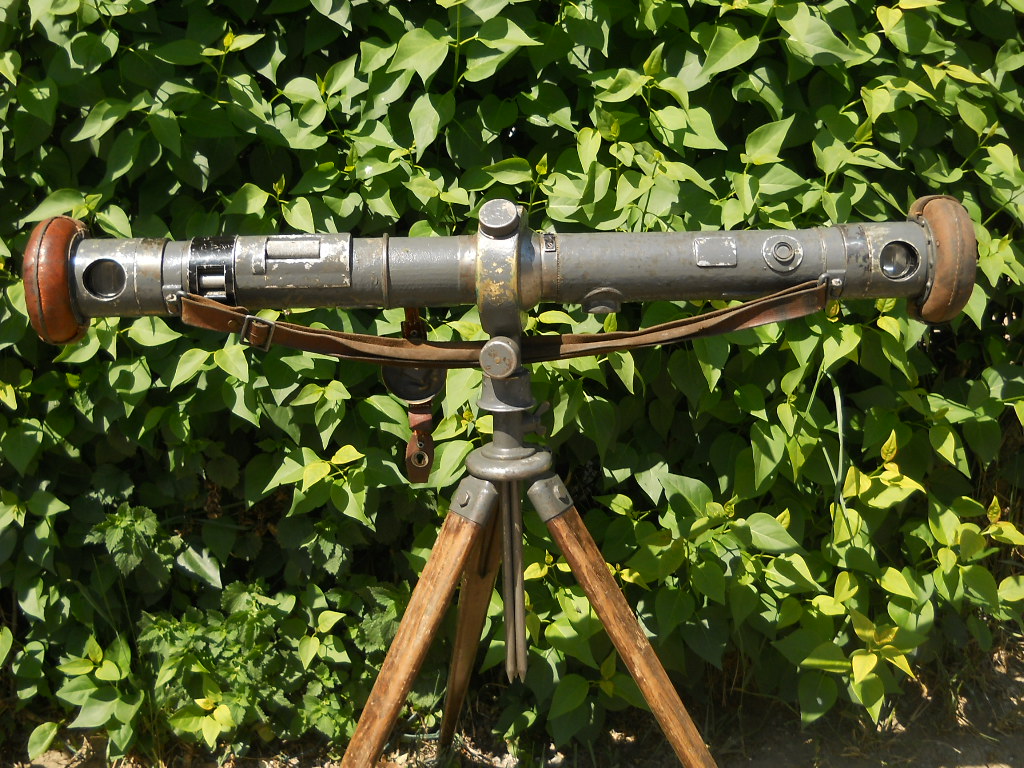

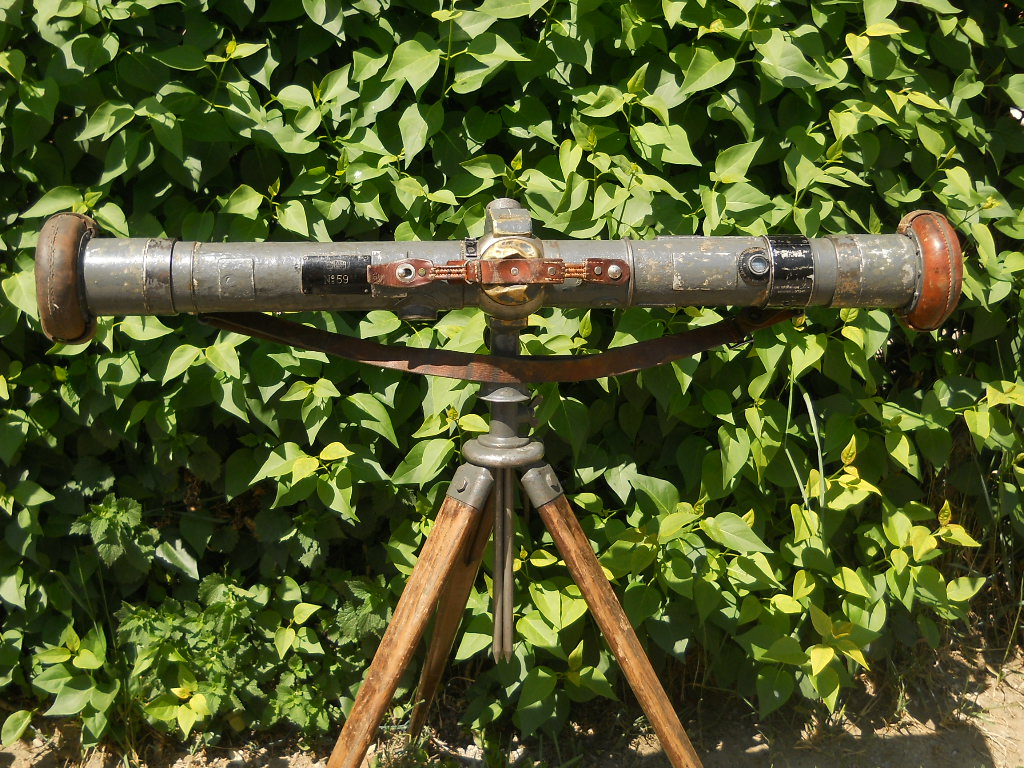

Das Set beinhaltet: Telemeter EM 14,
kleines Stativ - für Stellung im liegen,
grosses Stativ - für knieende Stellung,

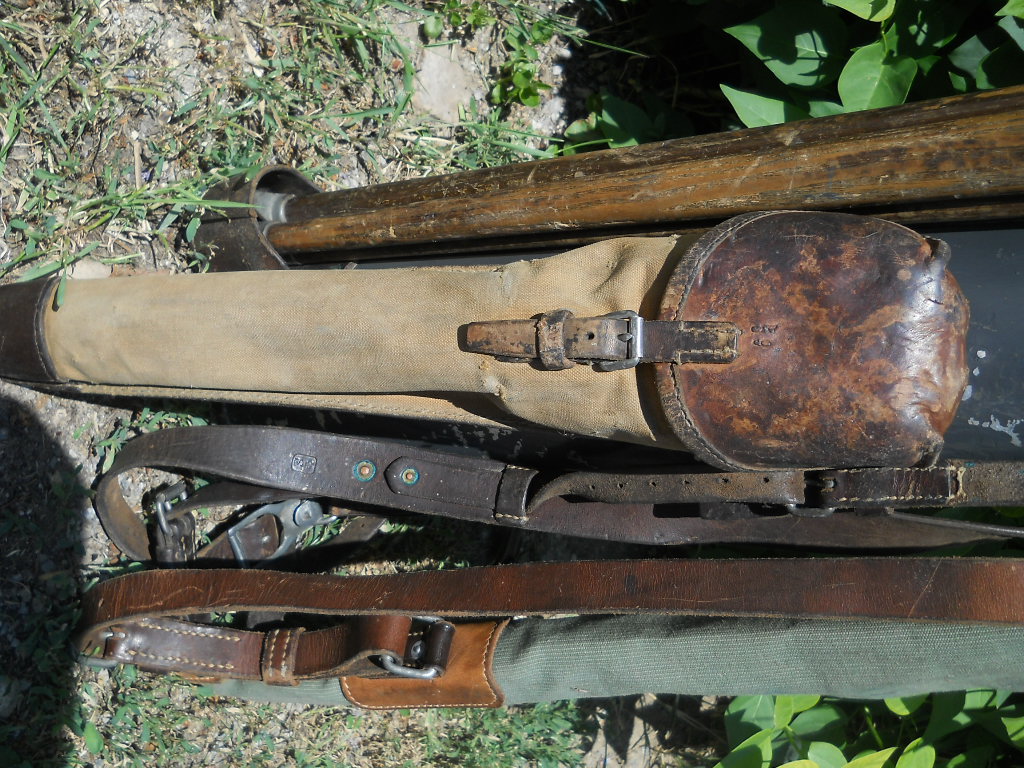

Alu-Köcher mit Stativhalterung und Trageriemen,
Leder-Stoffköcher für kleines Stativ,
Berichtigungslatte und
Leder-Stofftasche für
Berichtigungslatte.
Kehr,- oder Schnittbild Entfernungsmesser
für
die Infanterie EM 14 - Basis 70 cm.
Hergestellt für die Schweizer Armee.
Telemeter wurden zur Berechnung
von
weit entfernten
Zielen eingesetzt.
Dieser
EM (Entfernungsmesser)
mit
Invert-Messprinzip
erfordert
kein "stereo-
skopisches"
Sehen und konnte
daher
von jedem Soldaten bedient werden.
Der EM hat nur ein Okular, dass bei der Durchsicht
zwei Bilder erzeugt. Ein
normal aufrecht stehendes
und ein rechteckiges, kleineres und auf dem
Kopf
stehendes Bild.
Mittels dem Einstellrad auf
der rechten
Seite muß die Durchsicht so
eingestellt
werden, dass
beide Bilder exakt
übereinander stehen. Dann kann man in der
Skala die Entfernung
ablesen.
Er hat eine 11-fache Vergrößerung und einen
Messbereich von 400 m - 8.000 m.
Das Gesichtsfeld
beträgt ca. 62m/1000m.
Die niedere Seriennummer ist 59. Jedoch hatte
die Schweiz einen eigenen
Nummernkreis.
Die original Beschreibung
ist auf 1918 datiert.
Die Herstellung ist
gegen Ende
des 1. Weltkrieges zu datieren.

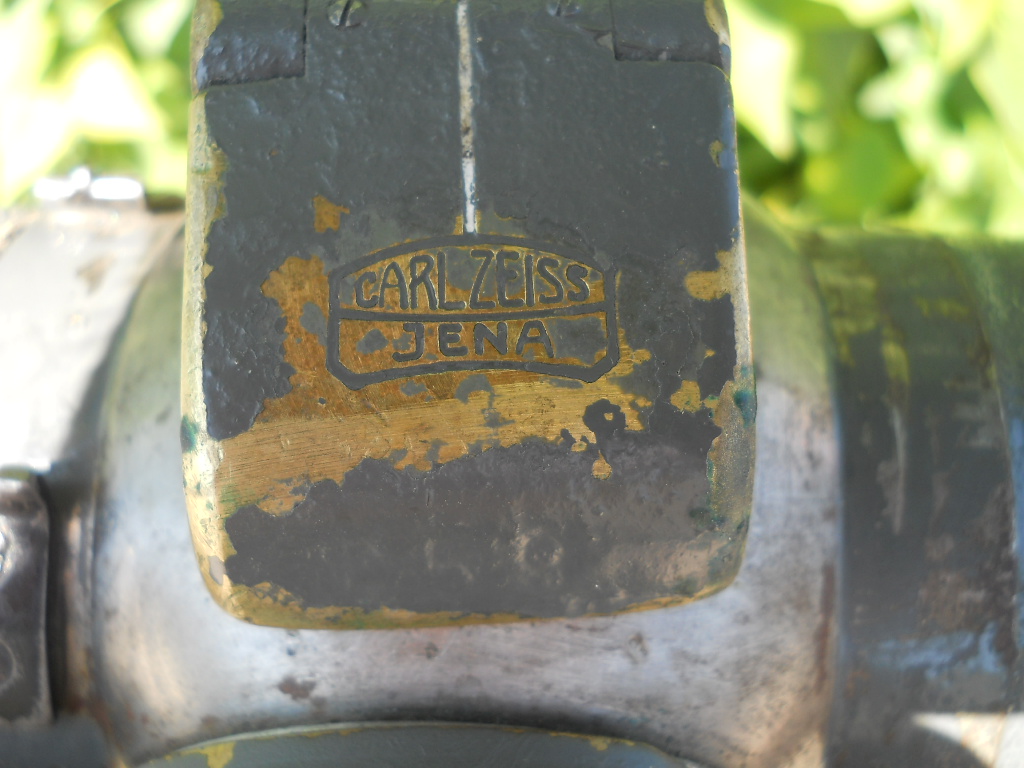

Das Logo von Zeiss Jena auf dem Feldstativ.

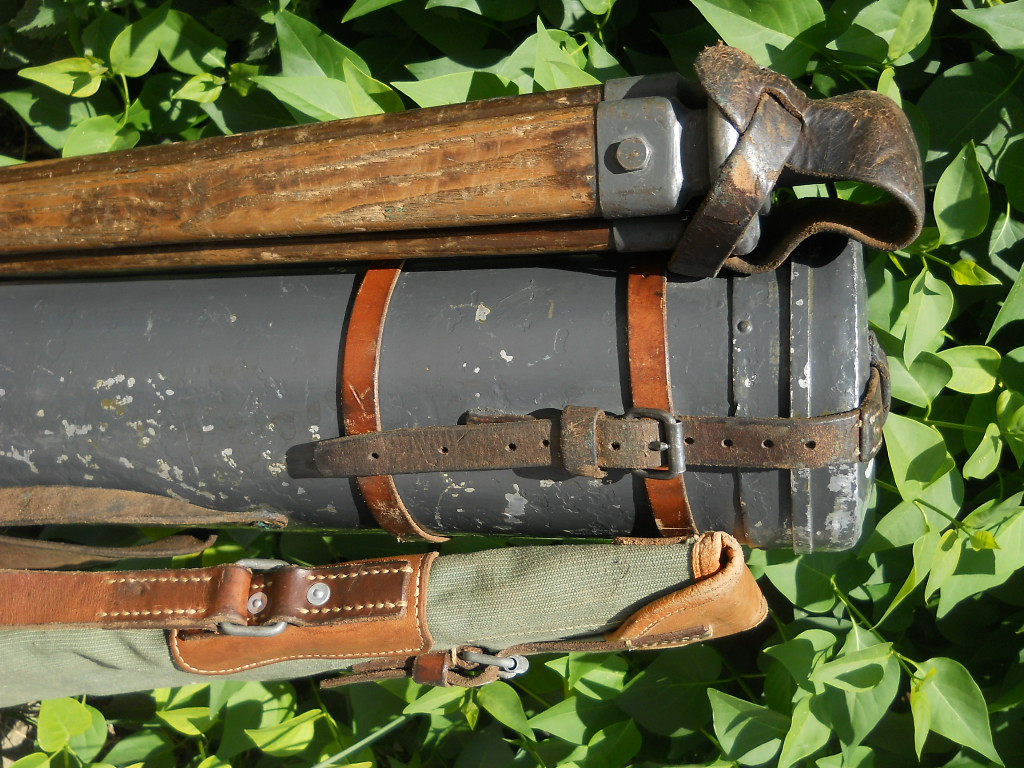

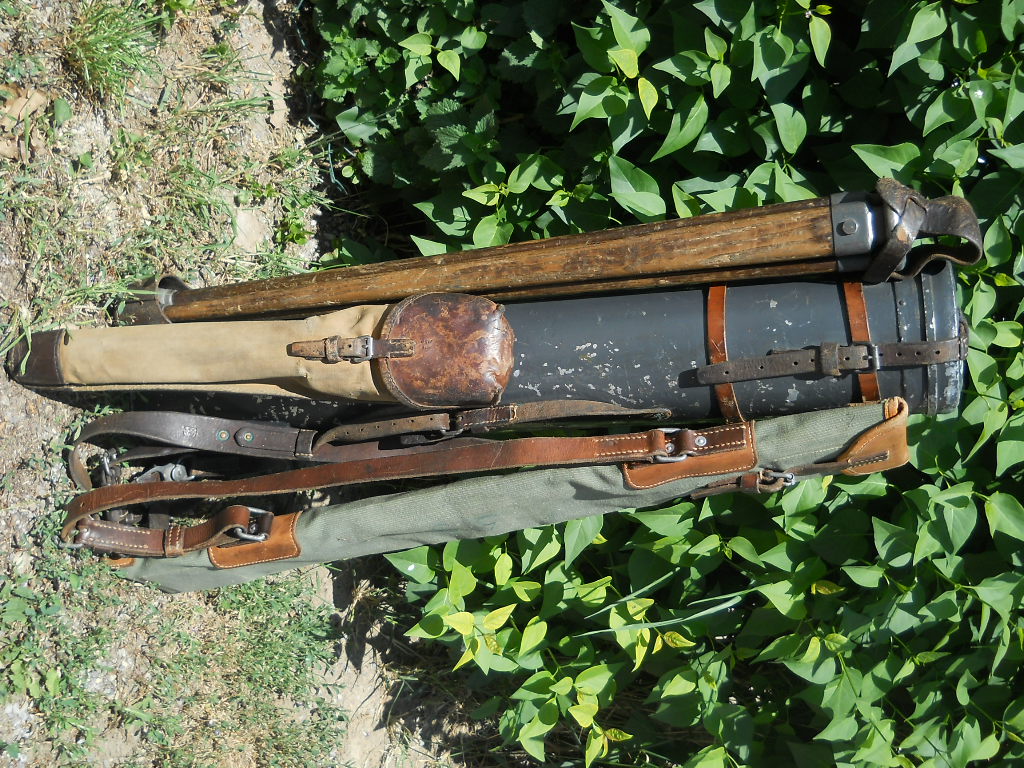

Der Aluminium Transportbehälter mit Tragegeschirr.

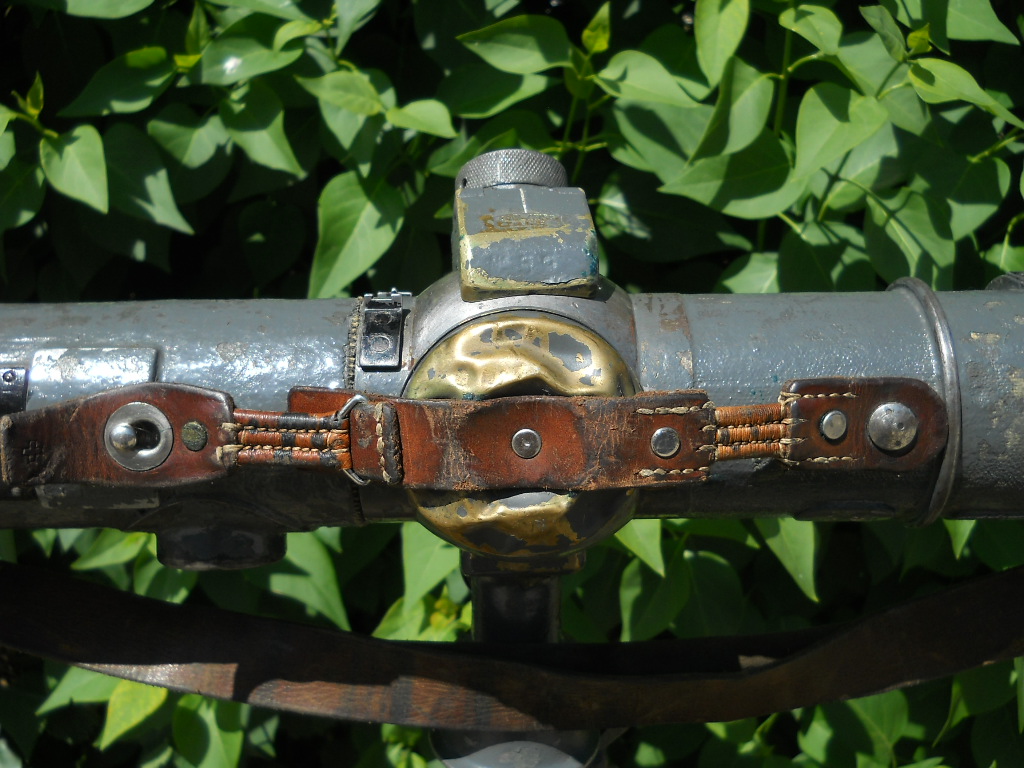

Die Objektivabdeckung aus Messing mit Zuglasche.

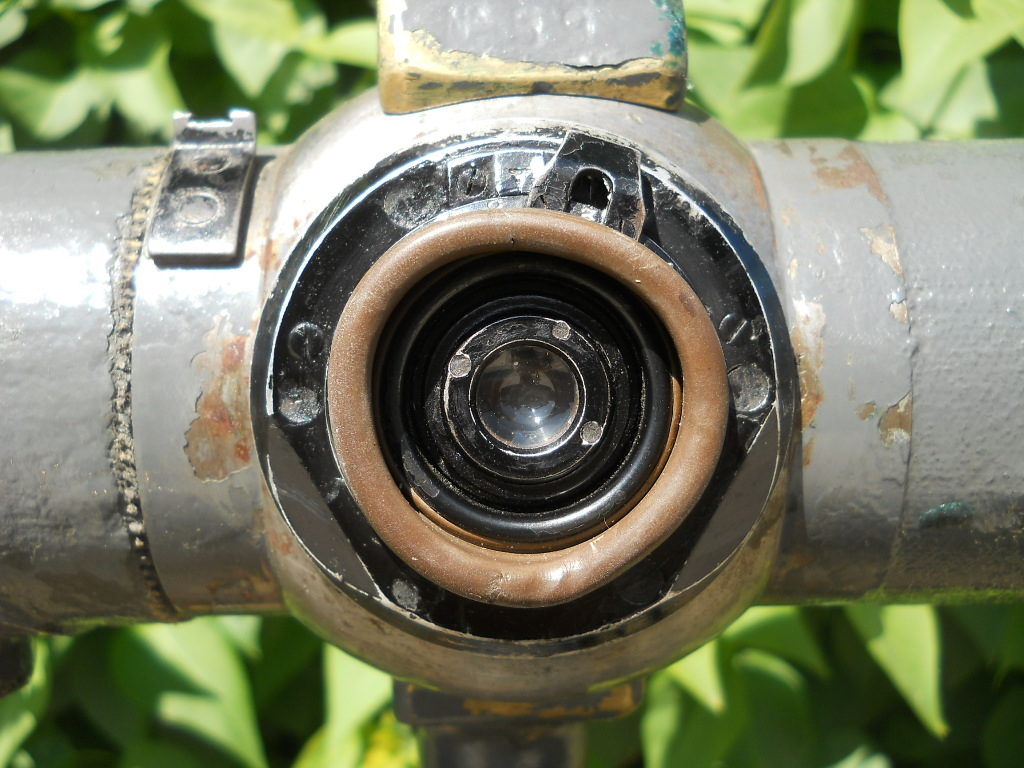

Das Objektiv mit Gummiaugenmuschel.

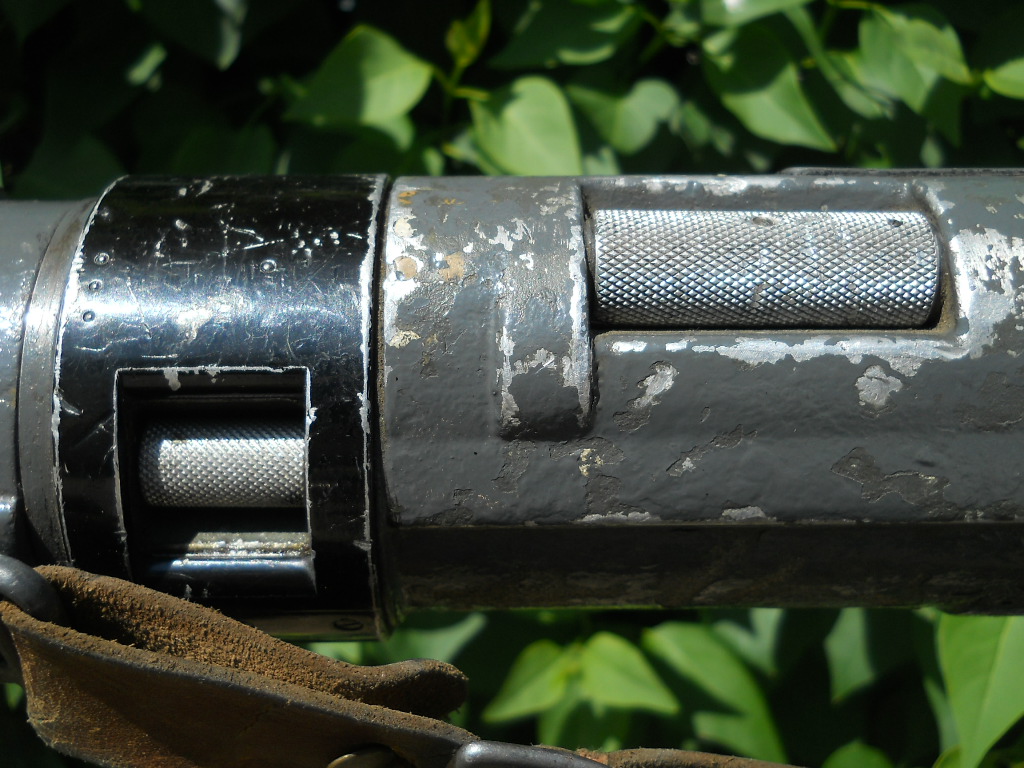

Die Messwalze.

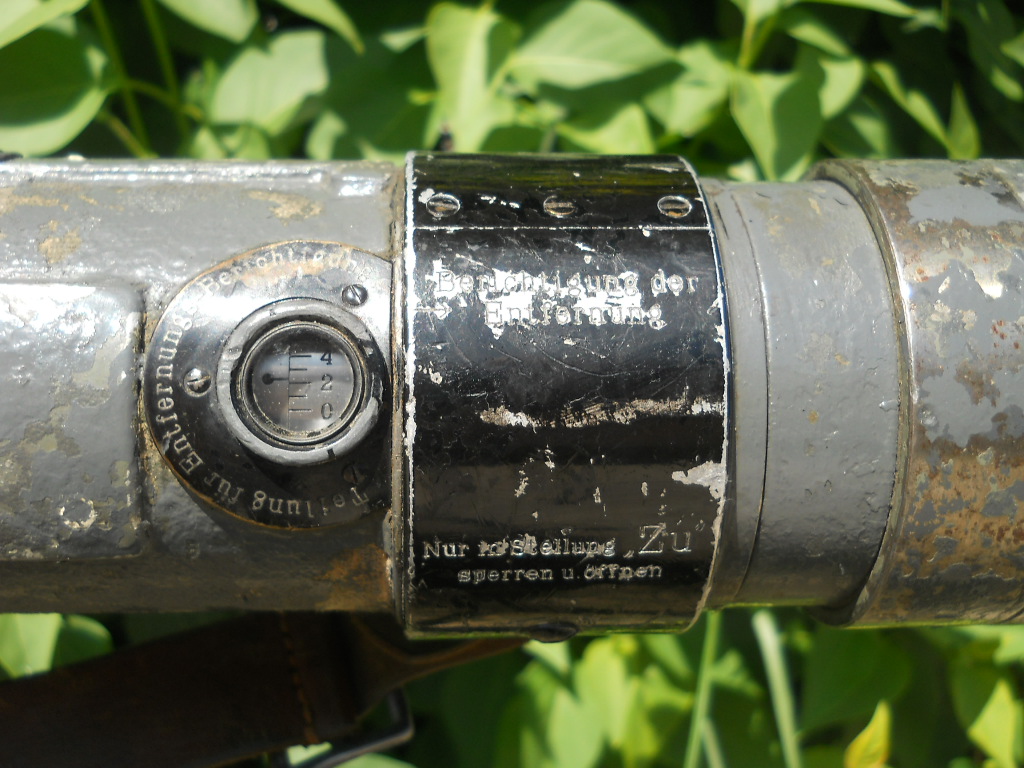

Berichtigung der Entfernungseinstellung.

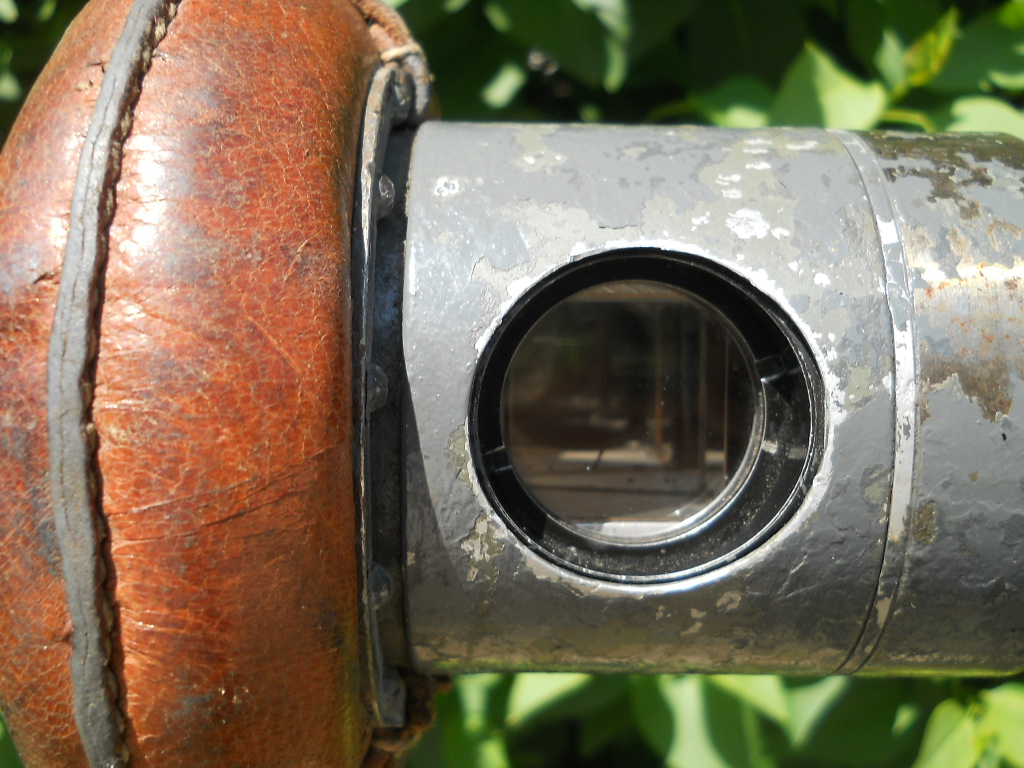

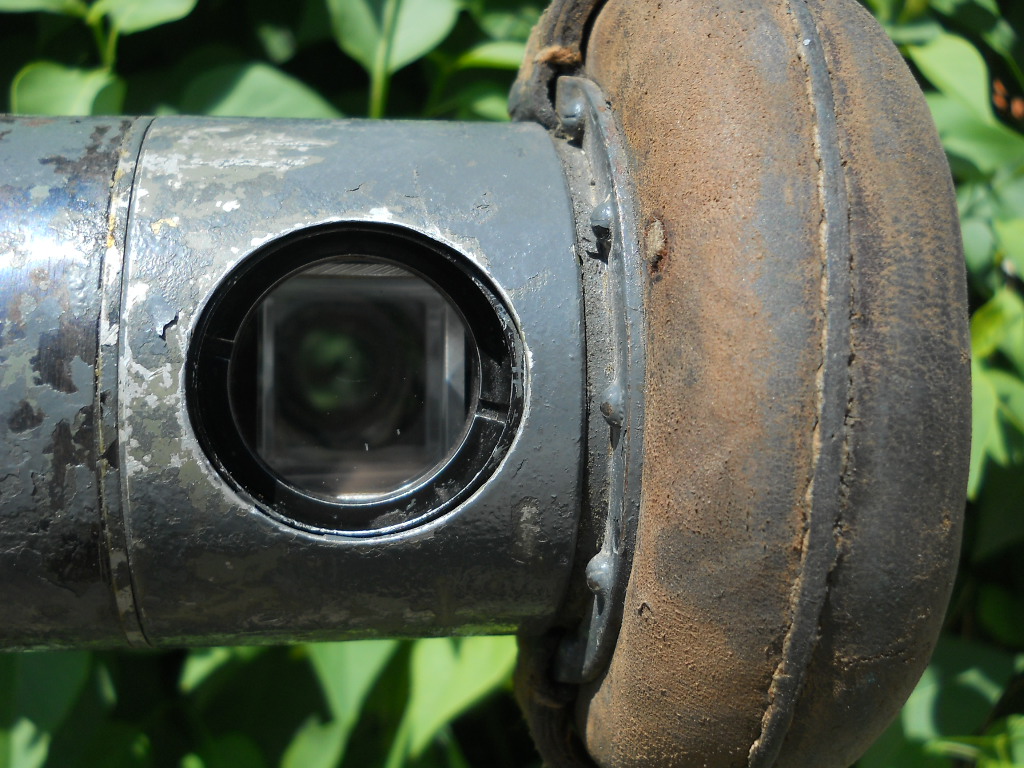

Die Objektive haben einen Durchmesser von 27,5 mm.
Der Endpuffer aus Leder.

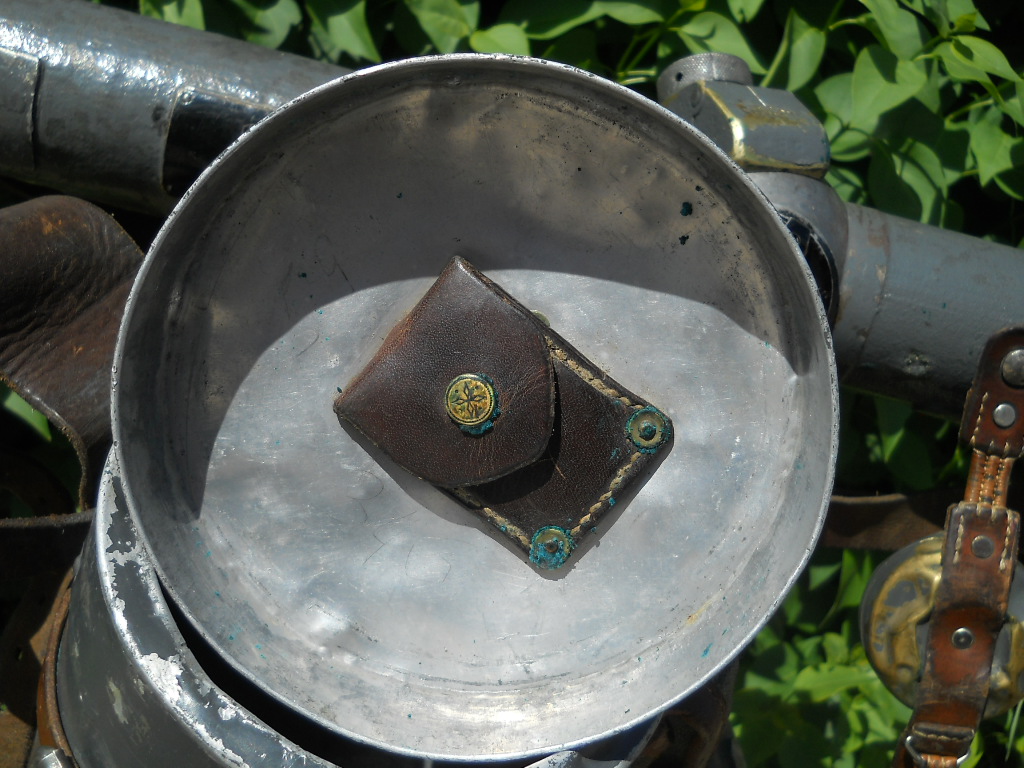

Auf der Deckelunterseite des Köchers befindet
sich eine kleine Werkzeugtasche
mit Schlüssel.
Die original Beschreibung auf Französisch.

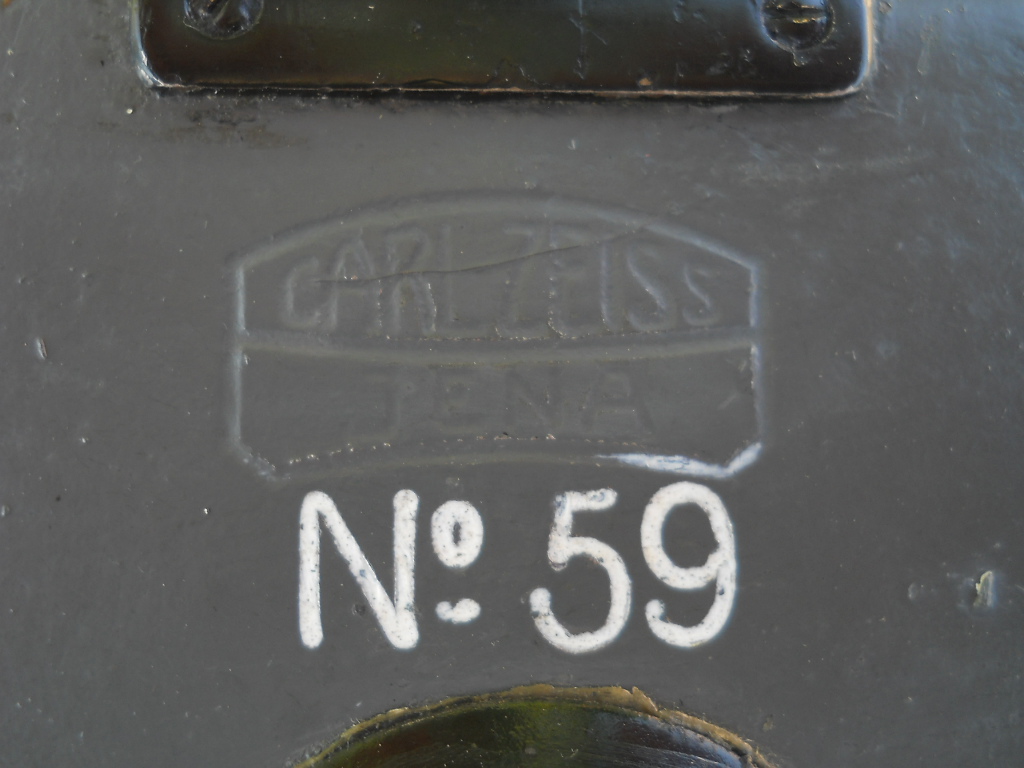

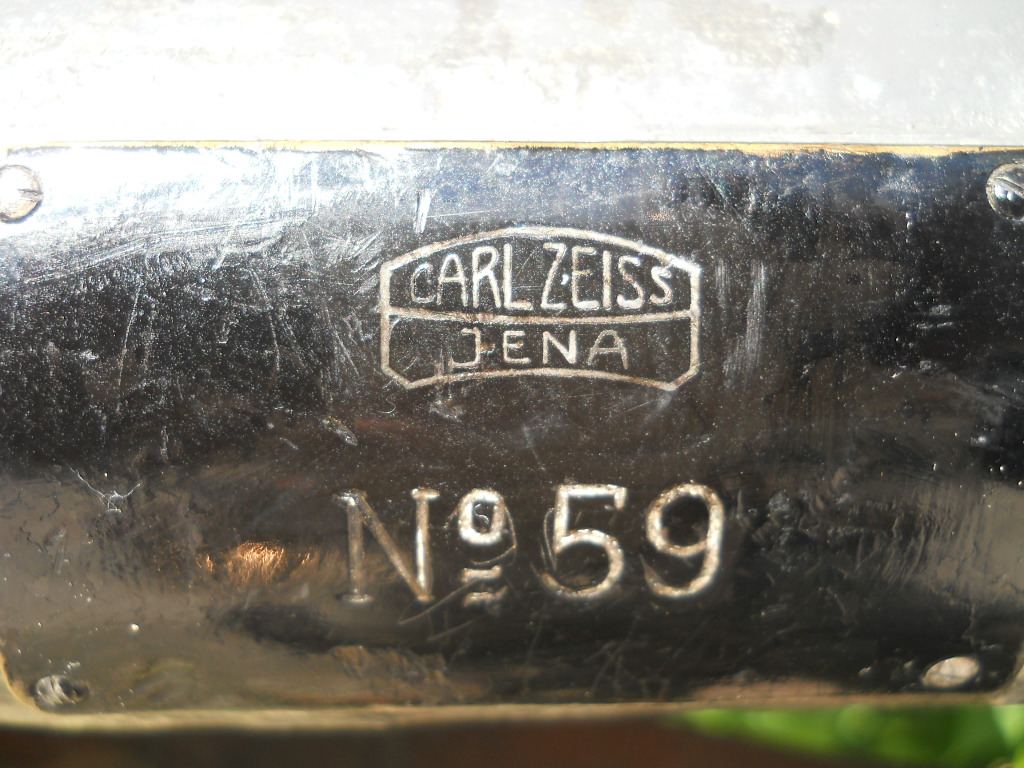

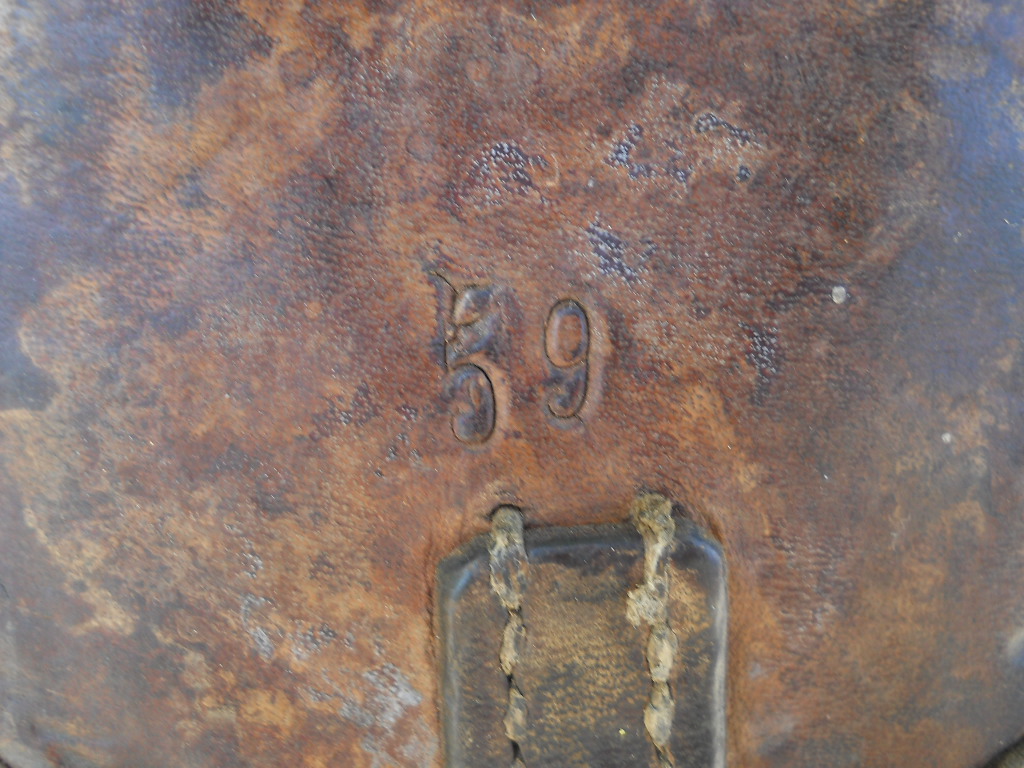

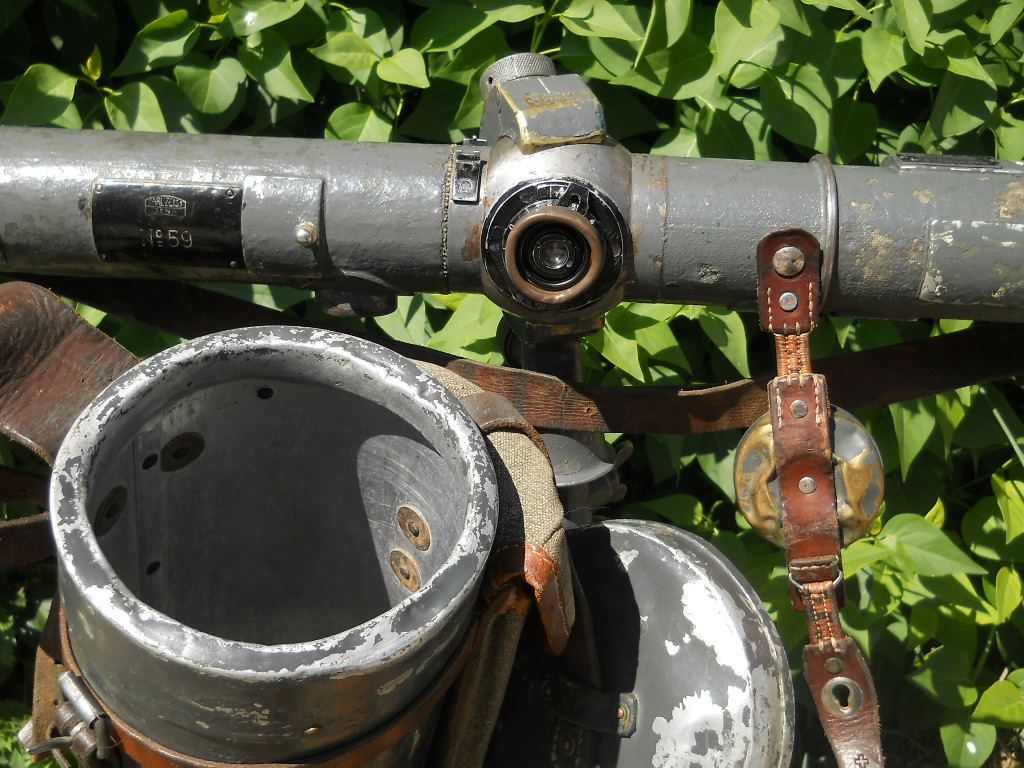

Auf dem Telemeter und allen Zubehörteilen ist die Seriennummer 59 verzeichnet.
Der EM, das kleine Feldstativ und
die
Berichtigungslatte
stammen aus dem
Zeiss Werk in Jena.
Das andere Zubehör wurde in der Schweiz gefertigt,
was sehr positiv für den
heimischen
Arbeitsmarkt war.

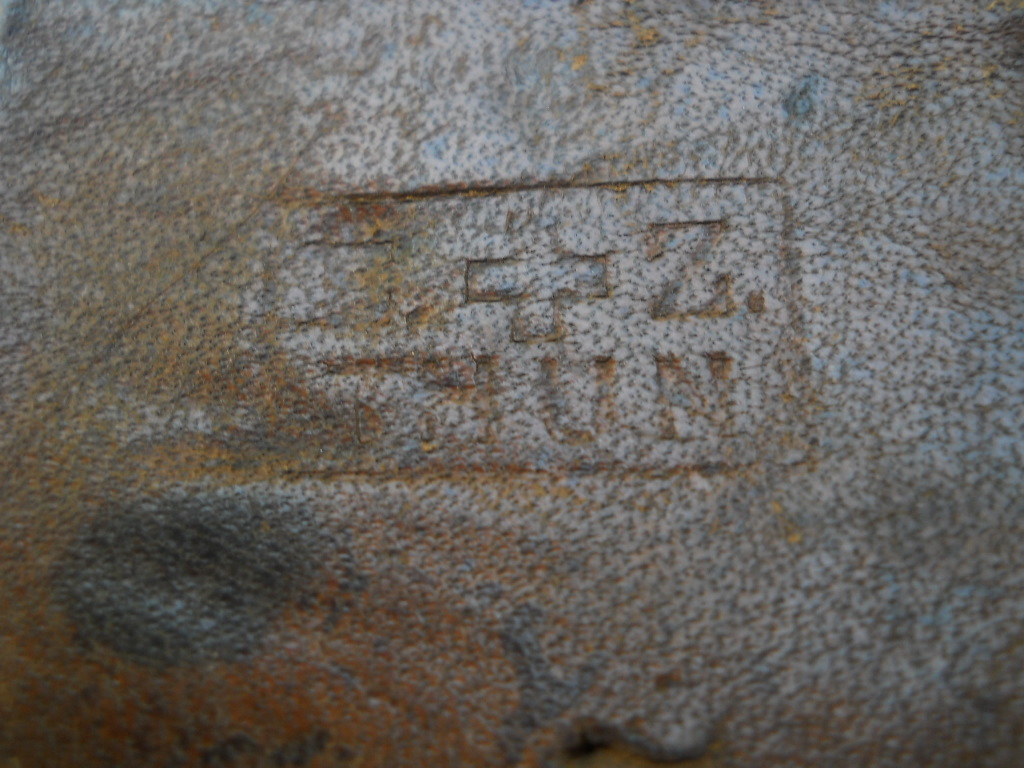

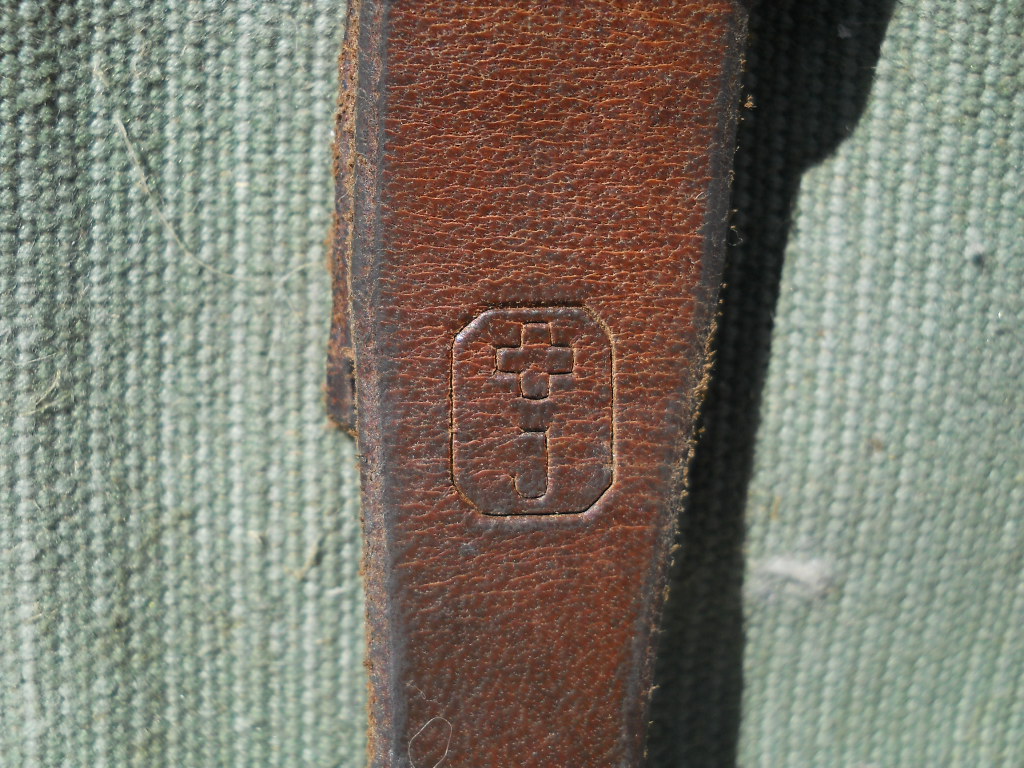

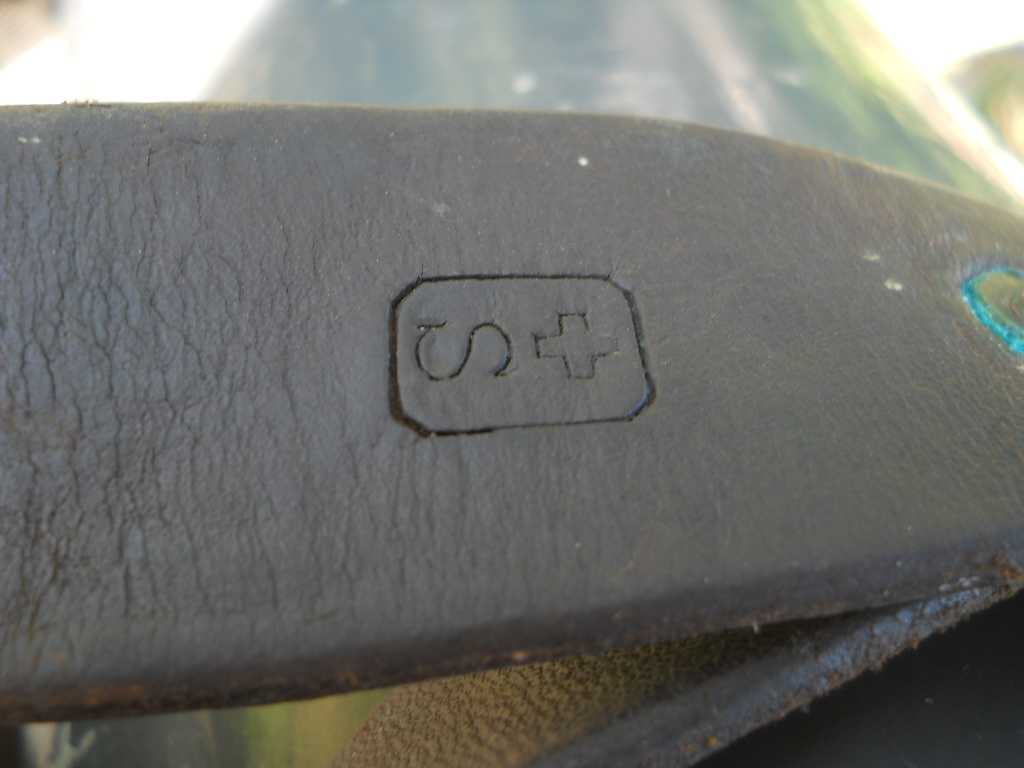

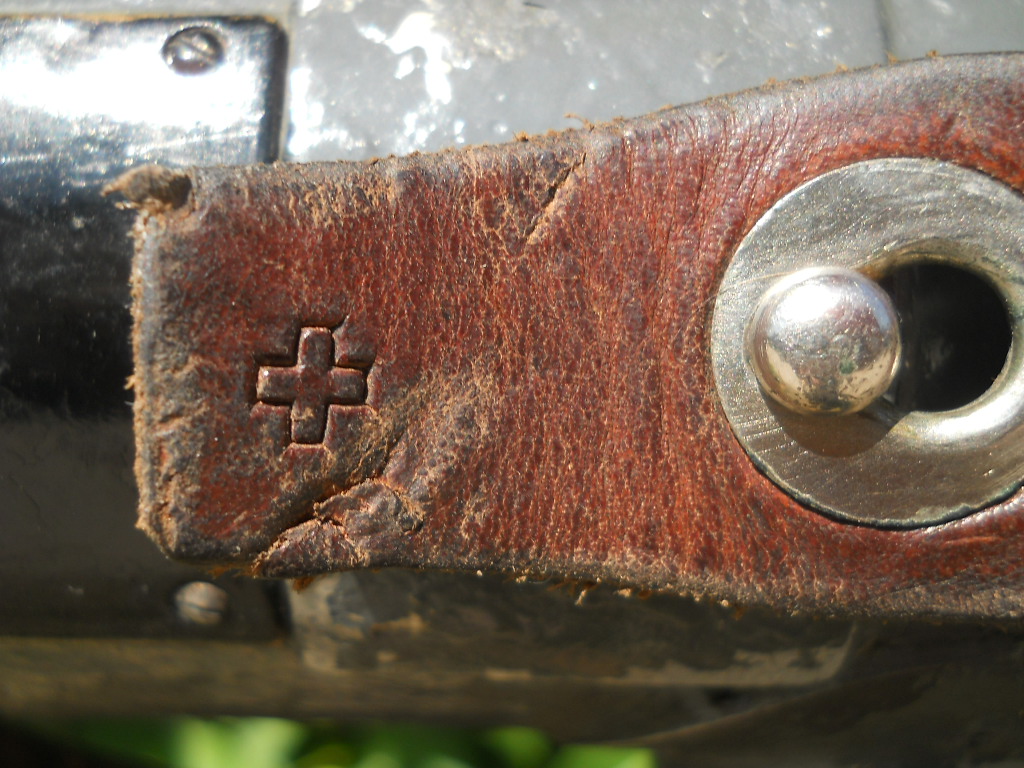

Auf allen Lederteilen sind Initialen und Zeichen
der schweizer
Nationalität
eingeprägt.
Der Telemeter hat eine Gesamtlänge von 83 cm
mit einem Durchmesser von 7 cm.
Das Gewicht beträgt 5kg.
Alu-Köcher - Länge 85 cm - Durchmesser 15 cm,
grosses Stativ - Länge 85 cm,
kleines Stativ - Länge 48 cm,
Berichtigungslatte - Länge 81 cm.
Das gesamte Set wiegt 14 kg.
Diese vollständigen Optiksets in hervorragendem
Gebrauchszustand
sind
wahre Raritäten am
Sammlermarkt!
Es erfüllt mich mit Stolz und Freude solche seltenen
Belegstücke zu recherchieren
und der
Öffentlichkeit zu präsentieren!
