SAMMLERHIGHLIGHT!
FERNGLAS DER REICHSMARINE
AUSFÜHRUNG AB 1934
CARL ZEISS JENA
8x60 "DECK MOUNTED"
mit Strichplatte, Strichplattenbeleuchtung und drei einblendbare
Farbfilter!
Das ab 1920 von Zeiss entwickelte 8x60 Weitwinkelfernglas
mit Porro II
Prismen
wird in Sammlerkreisen
als "Deck Mounted"
bezeichnet.
Nach
Ansicht von Experten
stellt es eine Stufe
optischer Höchstleistung
dar,
welche
von keinem ähnlichen Modell je übertroffen wurde!
Vom Urmodell bis zur letzten Ausführung im WK II gab es einige abweichende
Entwicklungsstufen. Dieses Modell wurde ab 1934 eingeführt und von Zeiss
als
"Sonderausführung für die Marine"
beschrieben.
Es
wurde vorwiegend
für die Flugabwehr auf großen Kriegsschiffen eingesetzt.

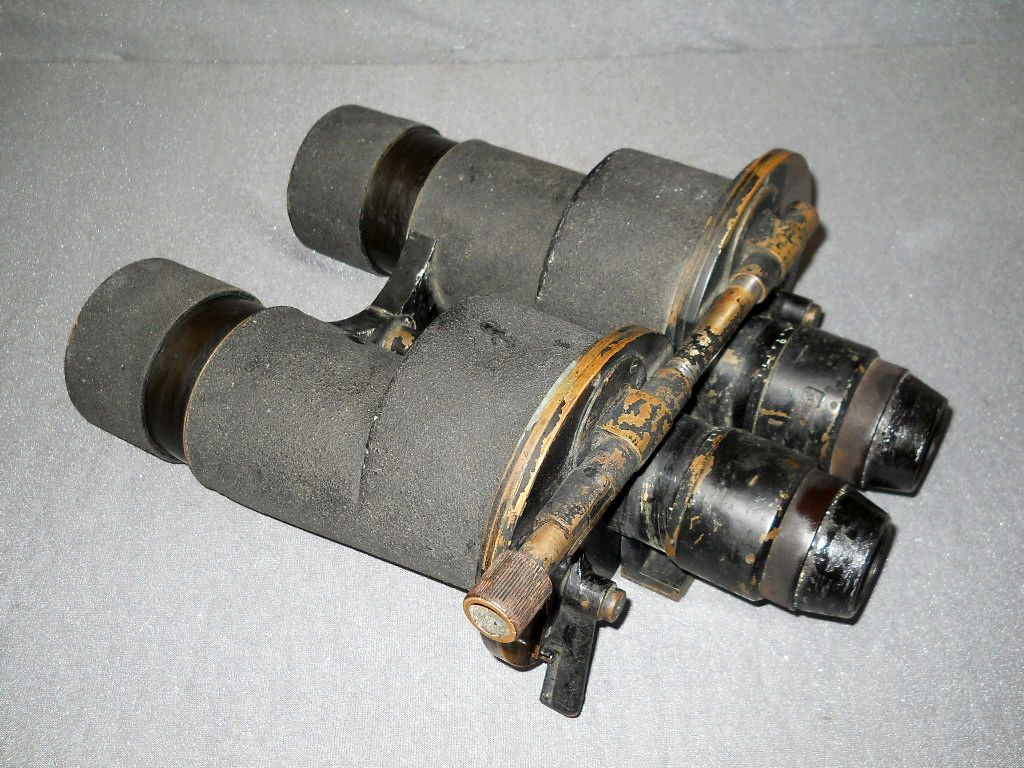

Dieses Belegstück ist die vorletzte Ausführung des "Deck Mounted",
mit
einschwenkbaren
Farbfiltern und
einer verstellbaren
Querachse zum
Einstellen des Augenabstandes
ausgestattet.
Gegenüber der letzten
Ausführung hat dieses Modell noch ausziehbare Sonnenblenden. Die
Prismendeckeln stehen über den Gehäuserand hinaus.
Die Kenngröße ist 8x60. 8-fache Vergrößerung
mit 60 mm
Objektive.
Das
Okular besteht aus
einem
fünflinsigen "Erfle
Weitwinkelokular" mit
einem
großen
Sehfeld
von
154m/1000m.
Das Okular wurde vom
Zeiss-Mitarbeiter
Heinrich Erfle 1917 erfunden. Die Optik ist
mit Transparentbelag vergütet.

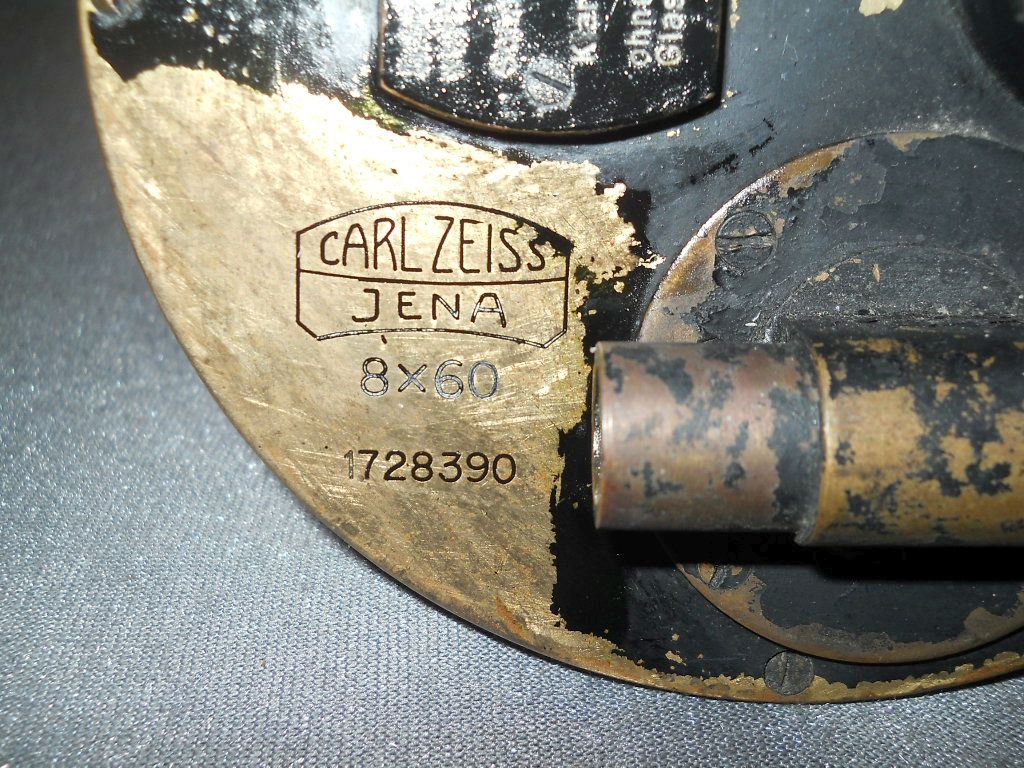

Die Seriennummer ist 1728390. Das Fernglas wurde 1936 in einer Serie
von 44 Stück in Auftrag gegeben.

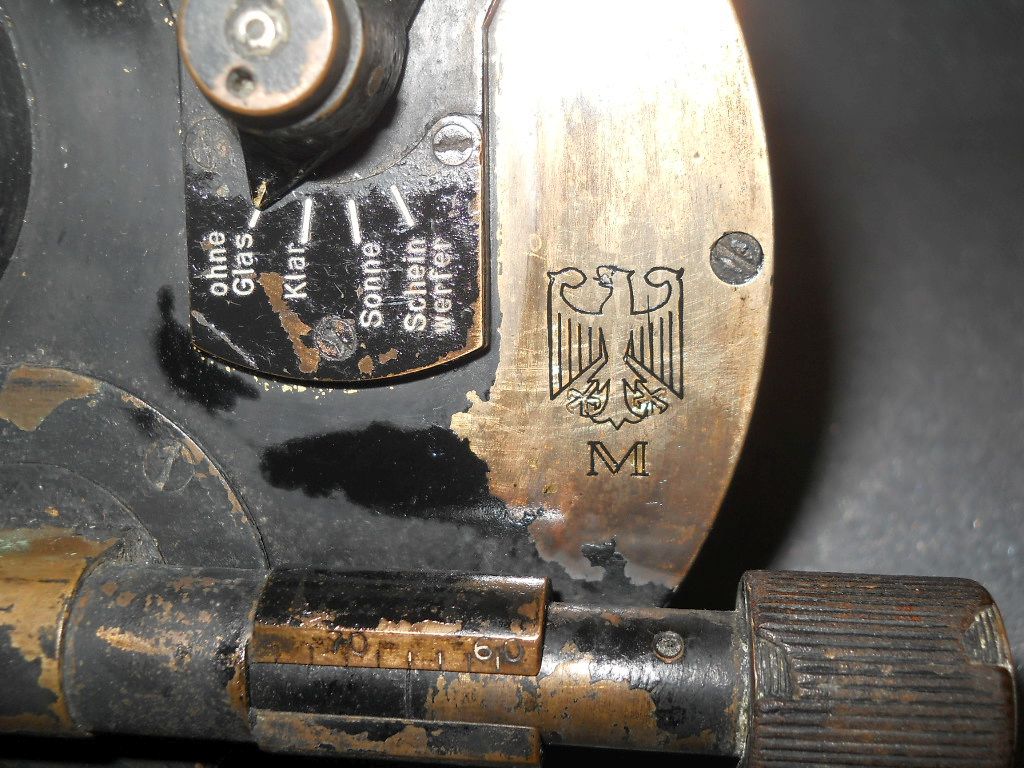

Auf dem rechten Deckel befindet sich der Reichsadler mit darunter stehenden "M".
Es ist das Hoheitszeichen der Reichsmarine in der Zwischenkriegszeit.

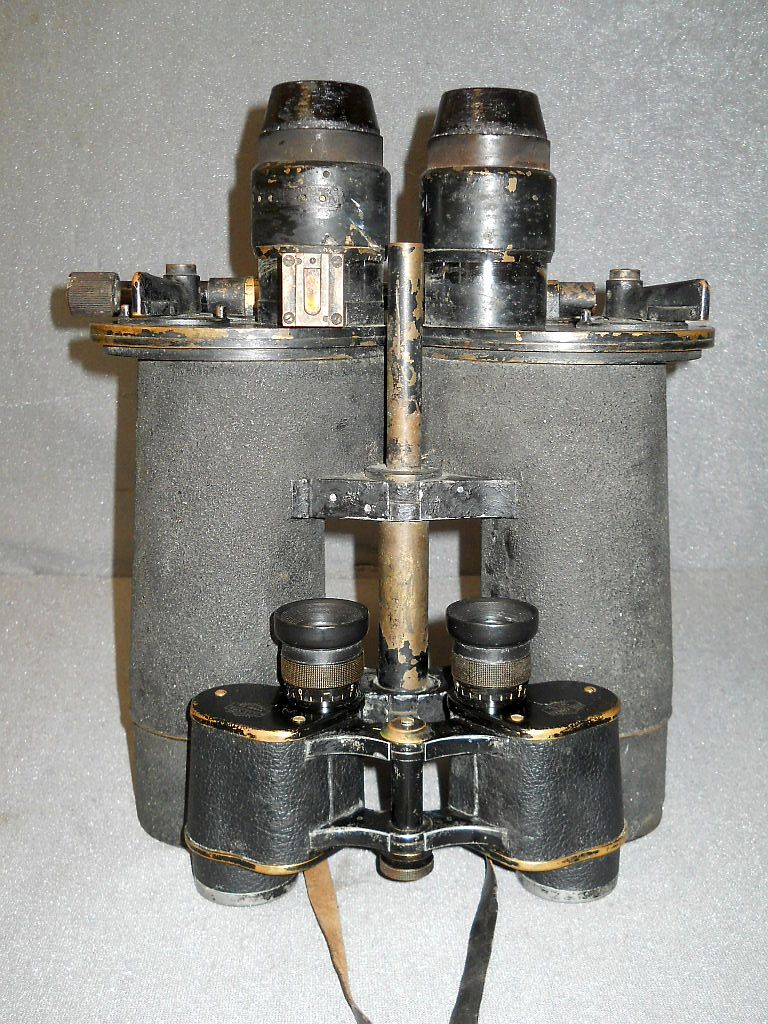

Ein imposanter Größenverleich mit einem herkömmlichen 6x30 Fernglas.

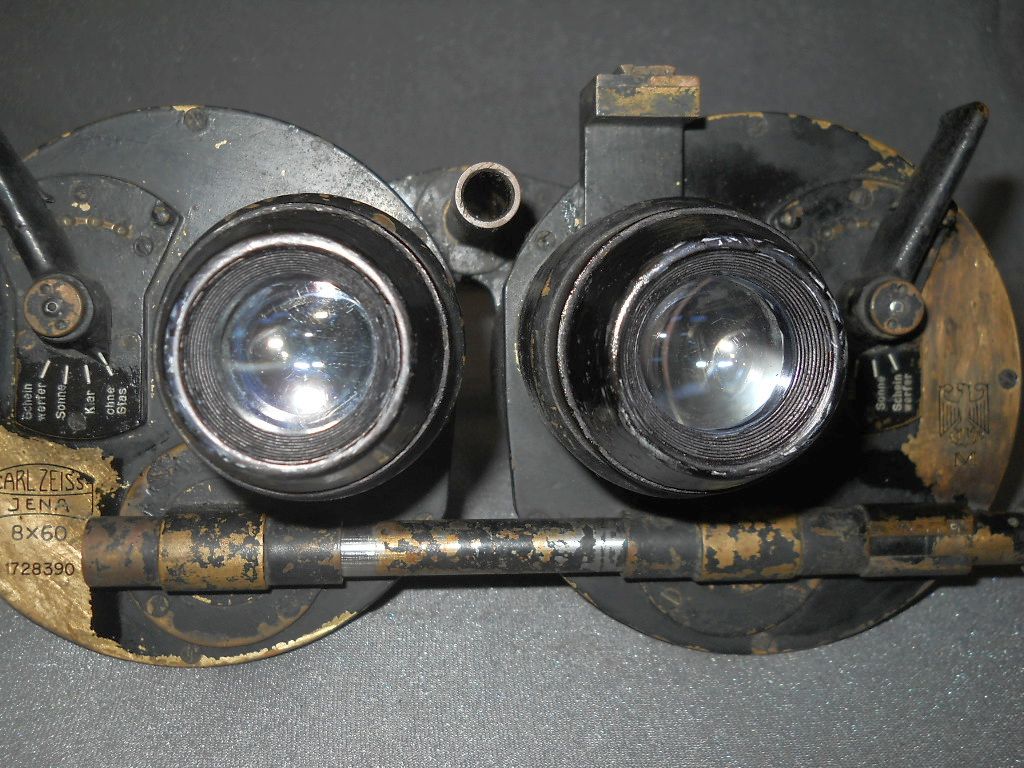

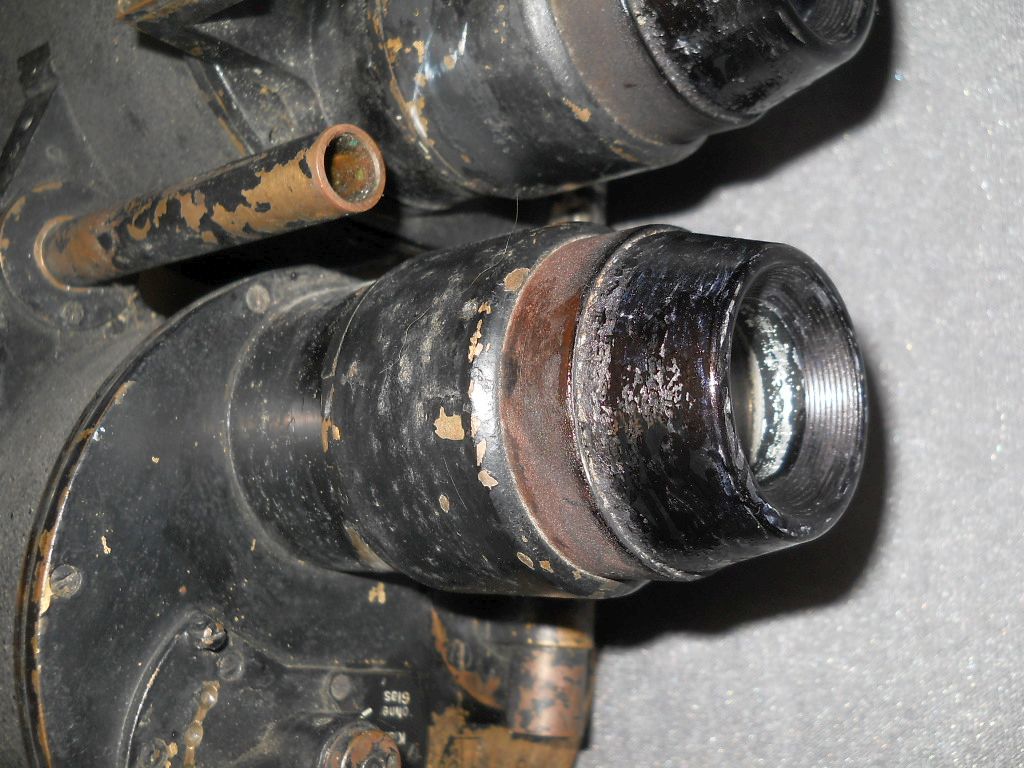

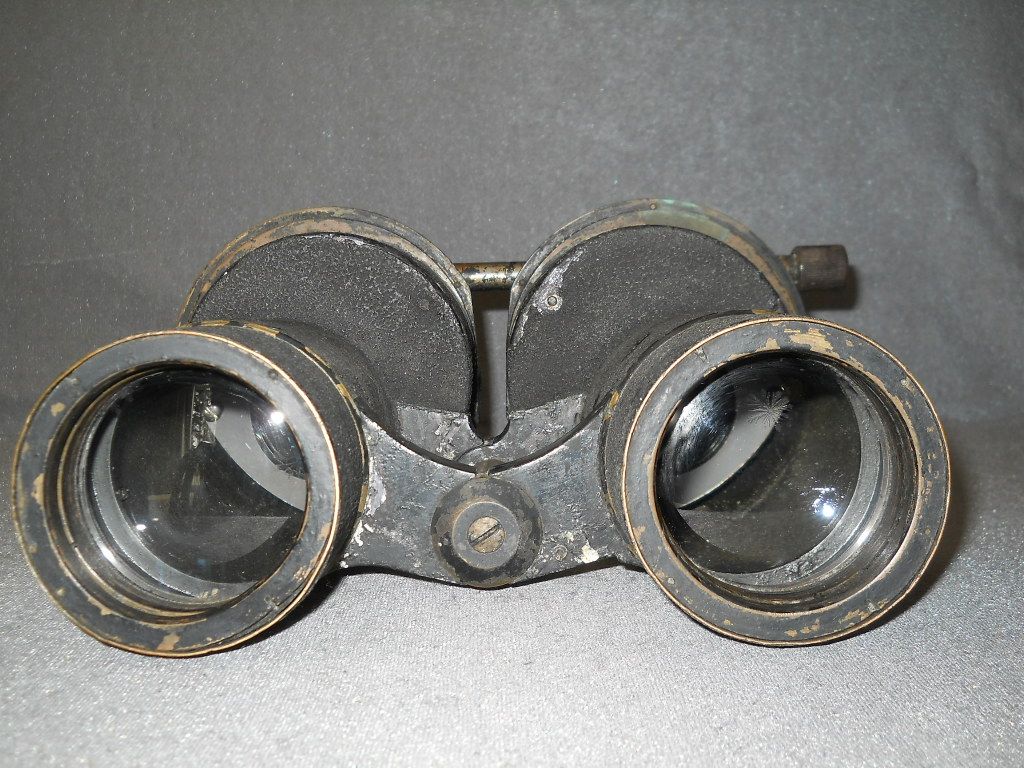

Die wuchtigen Okulare messen 55 mm im Durchmesser.
Das Fernglas
hat aufgeschraubte Aluminiumaugenmuscheln. Es fehlen die
auf-
geschraubten Hebel an den Okularen.

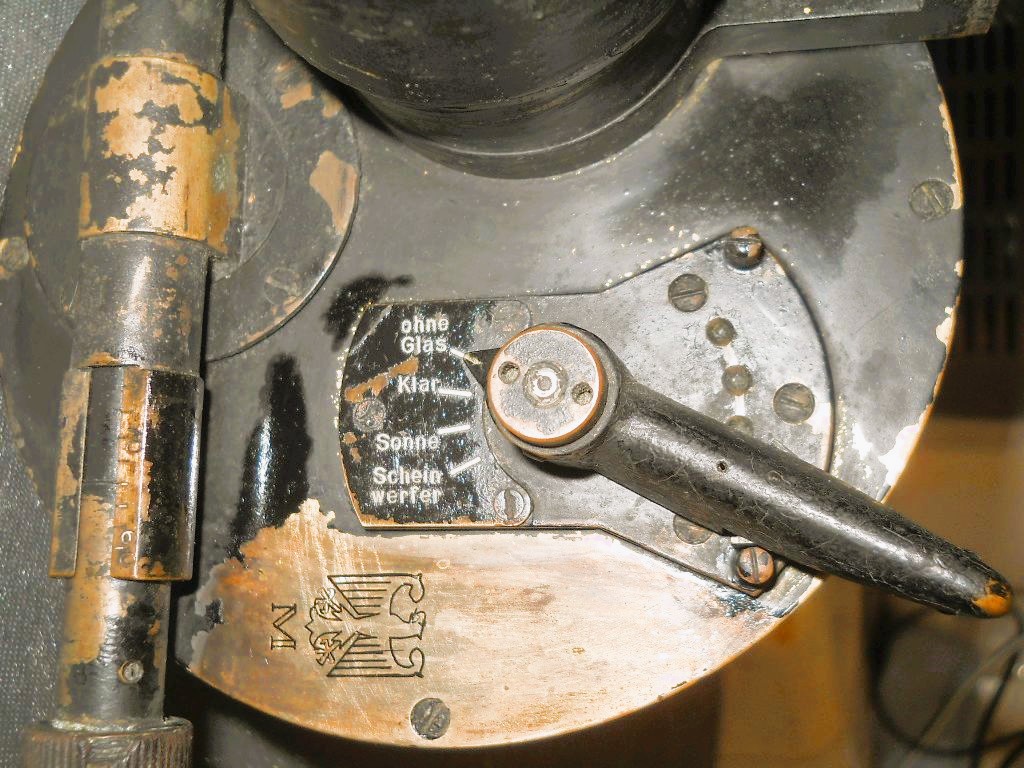

Mit dem beidseitigverbauten Filterhebel können drei
zuschaltbare
Farbfilter
eingeblendet
werden. "Ohne Glas", "Klar",
"Sonne" und "Scheinwerfer".
Bei
Stellung "Sonne"
ist
der
Filter orange.
Bei Stellung "Scheinwerfer" ist er
schwarz.

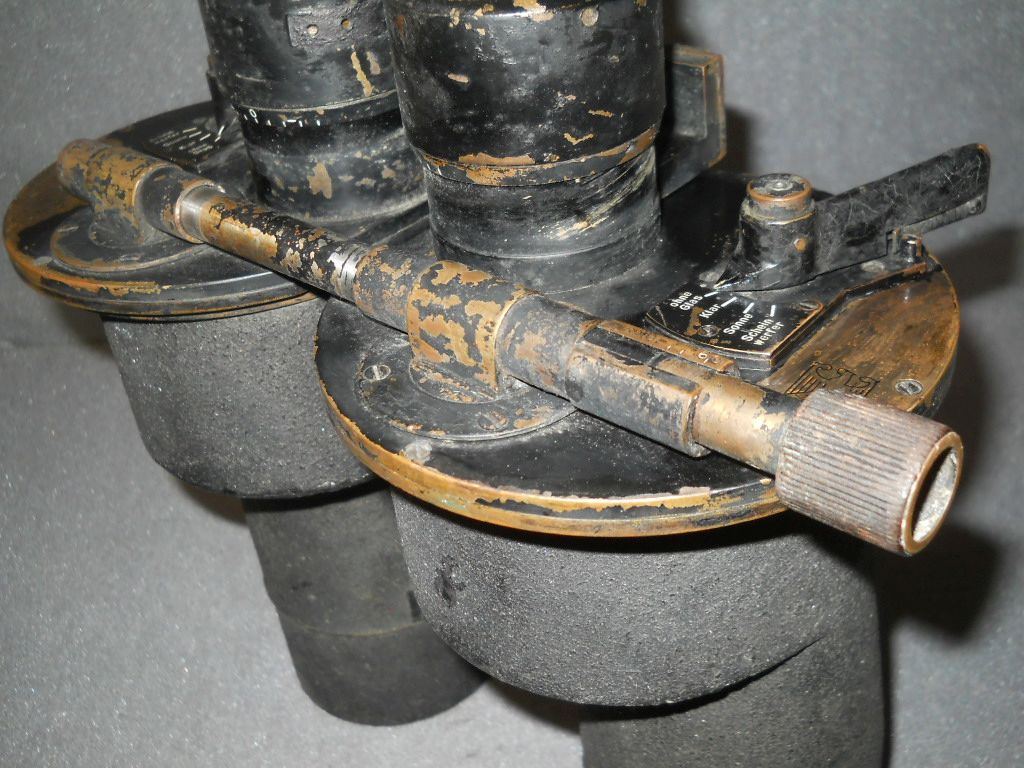

Die verstellbare Querachse zum Einstellen vom Augenabstand.
Das Fenster zur Strichplattenbeleuchtung.

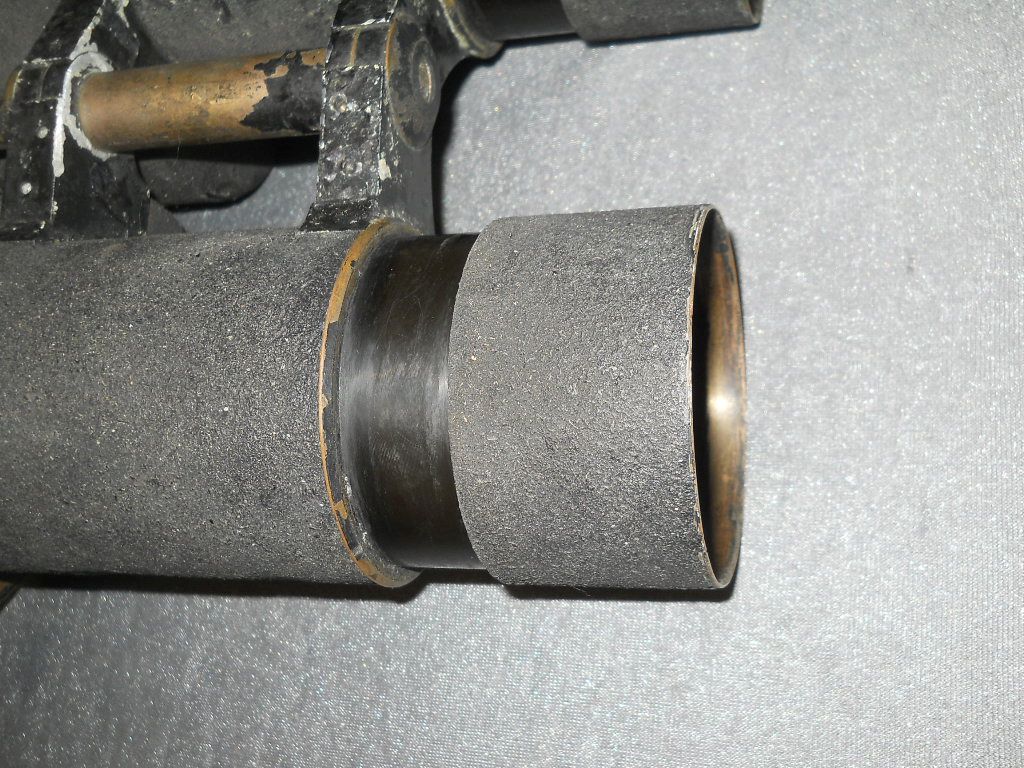

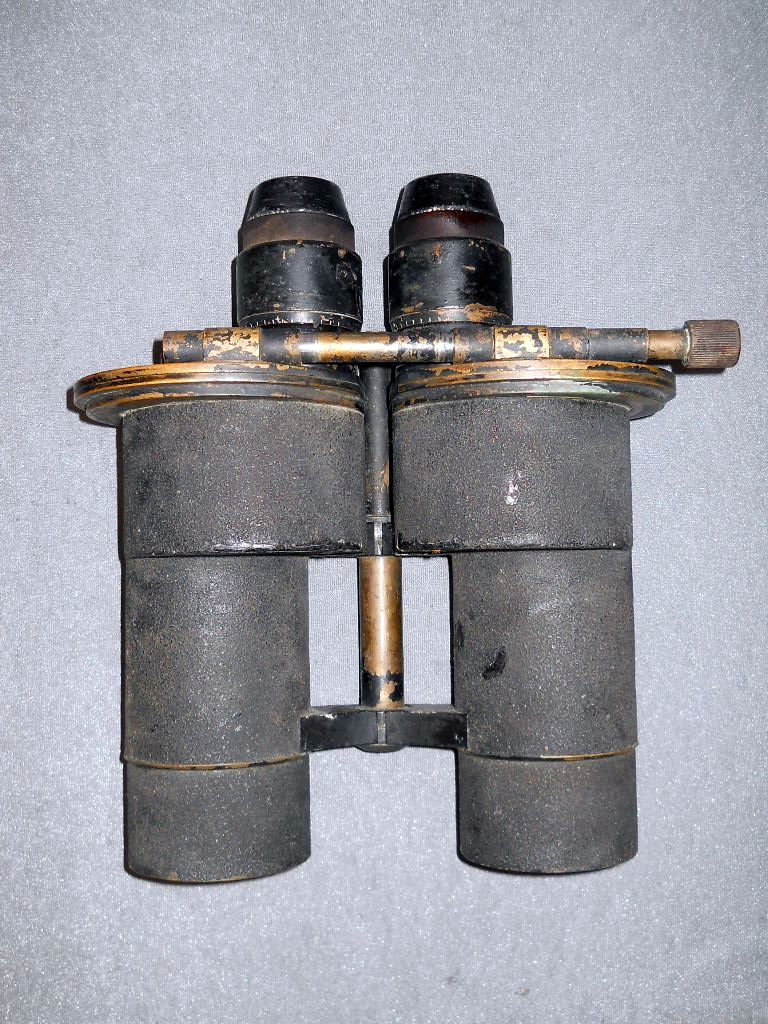

Das Fernglas hat ausziehbare Sonnenblenden.
Die rechte Durchsicht. Hier wurde die Strichplatte ausgebaut.
Die linke Durchsicht.
Die Durchsicht mit Gelbfilter in Hebelstellung "Sonne".
Breite = 26 cm, Höhe mit ausgezogenen Sonnenblenden
= 32 cm,
Gewicht = 7,5 kg!
