BESONDERES SAMMLERHIGHLIGHT!
FERNGLAS DER REICHSMARINE
CARL ZEISS JENA
URMODELL 8x60 "DECK MOUNTED"
Das um 1918 von Zeiss hergestellte 8x60 Weitwinkelfernglas
war
ein Meilen-
stein
in der optischen
Entwicklung der
Firma
Zeiss. Es
wird in Sammler-
kreisen
auch
als
"Deck Mounted"
bezeichnet.
Es wurde ausschließlich für die
Flugabwehr gebaut
und später auf Kriegsschiffen der Marine weiter verwendet.
Dr. Hans Seeger bezeichnet die Erstserien daher
auch als "Flak Mounted".
Das Fernglas wurde bereits in den letzten Jahren des WK I
konstruiert. Die
besondere Okularbauweise wurde vom
damaligen Zeiss-Mitarbeiter Heinrich
Erfle entwickelt.
Nach Ansicht von Experten stellt es eine Stufe
optischer
Höchstleistung dar,
welche von keinem ähnlichen
Modell je übertroffen wurde. In Sammlerkreisen
gilt
es als hochbegehrtes Sammlerstück.
Die Kenngröße ist 8x60. 8-fache Vergrößerung mit 60 mm
Objektive.
Mit einer
Austrittspupille von 7,5 mm gilt es als
ausgesprochenes Nachtglas mit einer
überduchschnittlichen
Dämmerungsleistung.
Die Okularkonstruktion besteht aus einem fünflinsigen "Erfle Weitwinkelokular"
mit
einem sehr großen Sehfeld
von 153m/1000m.
Das Okular wurde vom Zeiss
Mitarbeiter
Heinrich Erfle 1917 erfunden.
Die Seriennummer ist 1410414. Das Fernglas wurde 1927 hergestellt.
Das "M" mit dem darunter graviertem Anker, als Symbol
der
Verwendung
bei der Reichsmarine.

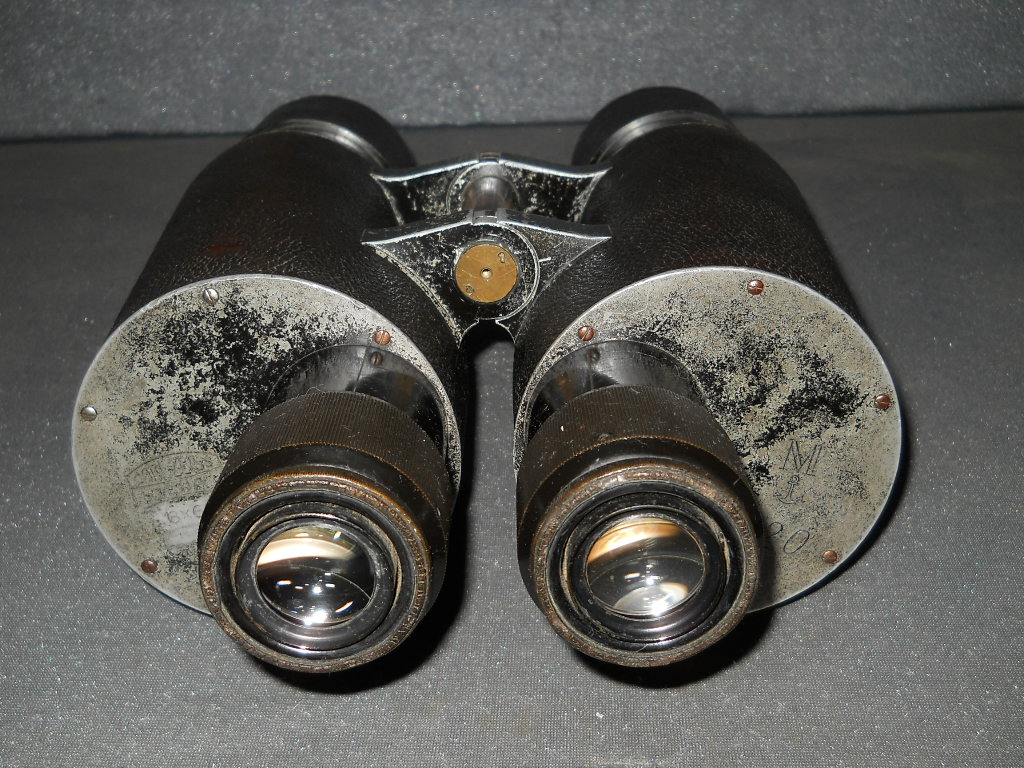

Die wuchtigen Okulare haben 53 mm im Durchmesser.
Die Okularlinsen
sind
bei den ersten Modellen kleiner,
konkav, d.h. nach innen gewölbt und
messen
25 mm.
Die frühen Modelle verfügen noch über ausziehbare Sonnenblenden.
Ebenso die Klemmschraube ist ein Detail welches nur
bei den Urmodellen zu
finden ist.

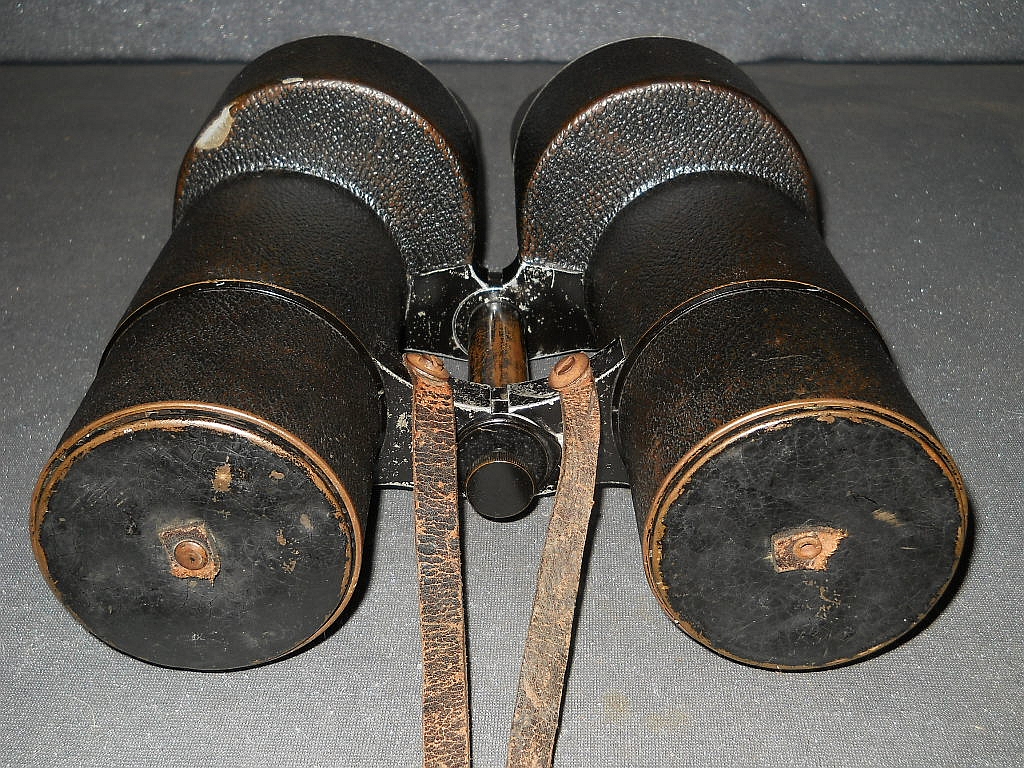

Es hat zwei Objektivabdeckungen aus Messing
zur
Vermeidung von Ver-
schmutzung der Objektive.
Diese sind mit kurzen Riemen an der unteren Brücke befestigt.
Die Durchsicht rechte Seite mit Strichplatte.
Die Durchsicht linke Seite.
Imposanter Größenvergleich mit einem Zeiss 4-fach Feldstecher.
Breite = 22,5 cm, Höhe = 28 cm, Gewicht = 4,65 kg.
.
.
.
.
.
.
.
