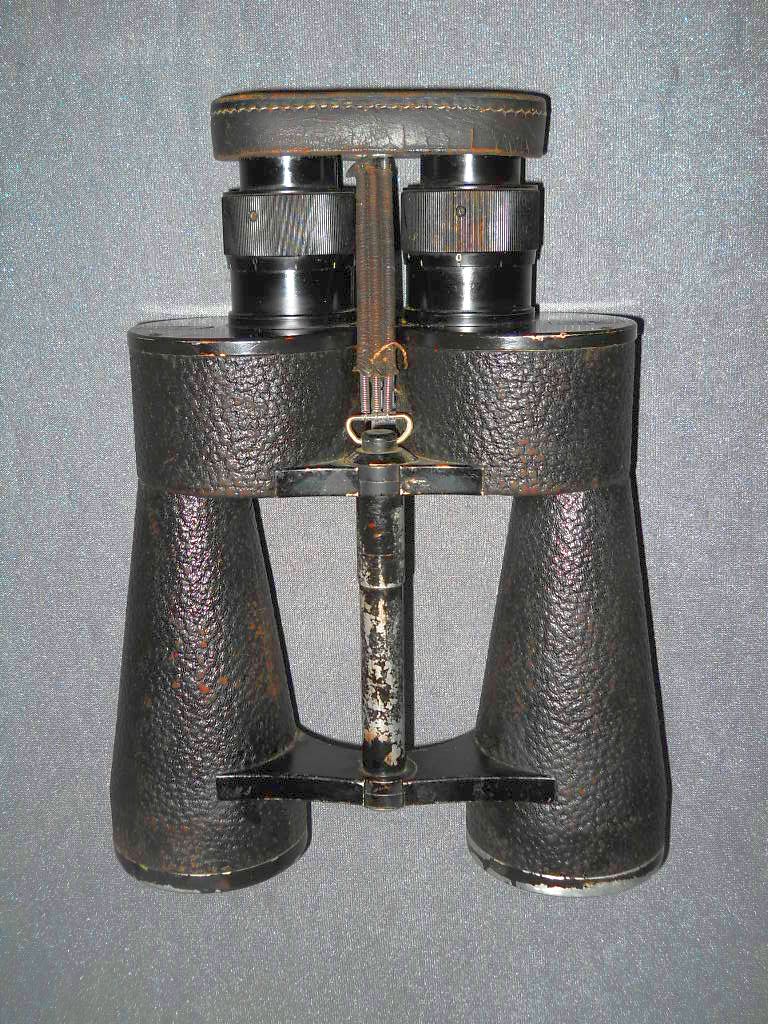

BESONDERES SAMMLERHIGHLIGHT!
HOCHLEISTUNGSFERNGLAS DER
KRIEGSMARINE IM WK II
CARL ZEISS JENA
D.F. 8x60 H
MIT ANGEKITTETER BILDFELDLINSE!
mit Strichplatte und Regenschutzdeckel!
Mitte der 30-ger Jahre wurden im Zeisswerk die ersten
"H"-
Gläser gefertigt.
Die Ferngläser
mit Porro II Prismensystem
gab es in den
Kenngrößen 7x50H,
8x60H und 10x70H. Alle drei Varianten befinden sich im Fernglasmuseum.
Die Hochleistungsferngläser verfügen über Weitwinkelokulare
mit beein-druckenden Sehfeld und einer unübertroffenen
Dämmerungsleistung.
Sie
wurden in verschiedenen
Ausführungen
bis Ende des 2. Weltkrieges für
die Marine
und
Luftabwehr
hergestellt.
Ein 8x60H zu besitzen ist wohl der Traum eines jeden
Optiksammlers!
Im
Juli 1935
wurden die
ersten
8x60H-Gläser in Auftrag
gegeben.
Die Kon-
struktion
ist
mit
einer an das Prisma
angekitteten
Bildfeldlinse.
Durch die
Bauart
entstehen
weniger Glas-Luftflächen, was
eine positive
Auswirkung
auf
die Bildhelligkeit hat.
Dieses Belegstück
ist mit
Strichplatte, wobei die
Strichplatte zwischen
Prisma und
Bildfeldlinse
mit eingekittet wurde.
Dieses Modell ist in der Bauform der dritten Ausführung.
Es
hat einen
glatten
Tubus ohne Stufe, ist mit Strichplatte, aber
ohne Nachtbeleuchtung.
Es ist
in Leichtbauweise aus Hydronalium hergestellt.
Dr. Hans Seeger beschreibt in seinem grünen Buch ein D.F. 8x60H aus der
selben Serie als schwedisches Exportmodell. Die Serie wurde 1937 bestellt
und enthielt eine Auflage
von 50 Stück.
Die Kenngröße ist 8x60. 8-fache Vergrößerung mit 60 mm
Objektive. Das
Fernglas mit Porro II Prismensystem
hat
Weitwinkelokulare
und verfügt
über ein beachtliches Sehfeld
von
154m/1000m. Die Optik ist nicht ver-
gütet.
D.F. 8x60H, das "H" steht für die Bildhelligkeit.
Die Seriennummer ist 1775238. Das Fernglas wurde von der schwedischen
Armee
im Juni 1937, in einer Auflage von 50 Stück bei Zeiss in Auftrag
gegeben.
Die Okulare haben 48 mm im Durchmesser. Die Okularlinse misst 24 mm.
Der Regenschutzdeckel aus Leder ist mit einer Federzuglasche am Fernglas
montiert.
Die Durchsicht rechts mit Strichplatte.
Die Durchsicht der linken Seite.
Detail der Strichplatte!
Länge = 27 cm, Breite = 21 cm, Gewicht = 2000 g.
.
.
