SAMMLERHIGHLIGHT!
MONOKULARES AUSSICHTSFERNROHR
CARL ZEISS JENA
ASEM 12 x 20 x 40 x 80
mit ausziehbarer Sonnenblende und Objektivabdeckung,
ohne Stativ!
Die Astro-Abteilung von Zeiss entwickelte bereits 1912 solche monokularen
Aussichtsfernohre mit 60 und 80 mm Objektive,
und dreifachen
Okular-
revolver. Im WK I wurden sie als militärische Beobachtungsfernrohre
bei Blinkanlagen eingesetzt.

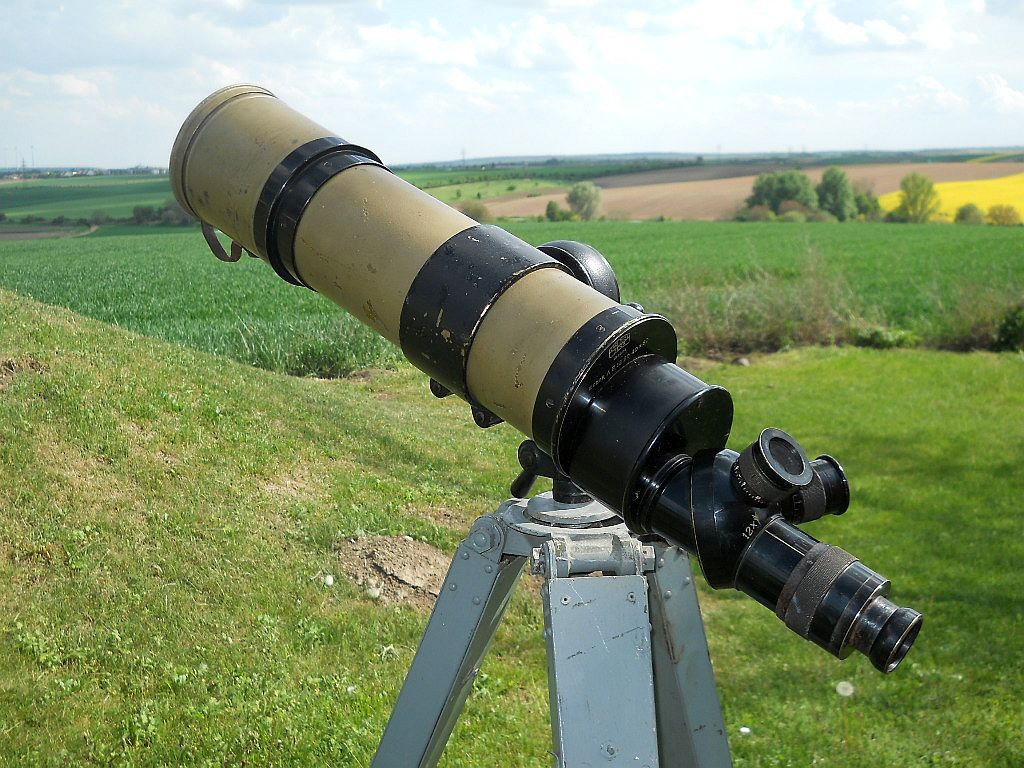

Dieses seltene Belegstück mit 80 mm Objektiv ist das Asem. Die später gebaute,
binokulare
Version heisst Asembi. Es hat eine 12-/20-/40- fache Vergrößer-
ung mit 80 mm Objektiv. Dieses Exemplar stammt von der zweiten
Modell-
reihe aus den Anfang der 20-er
Jahre.

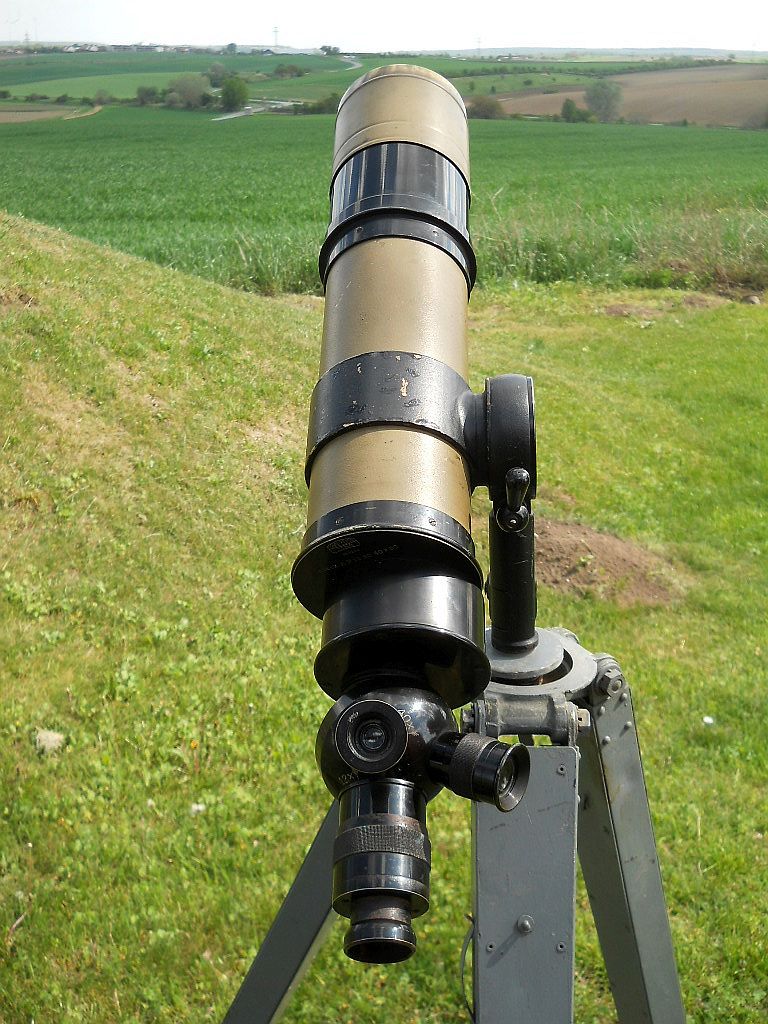

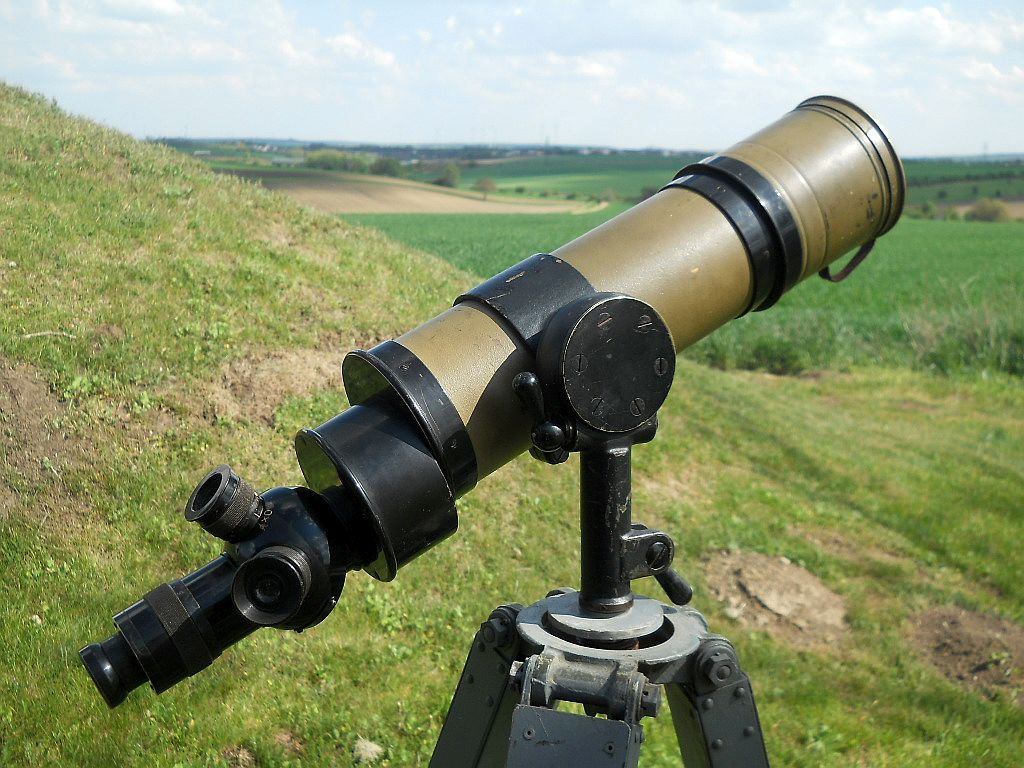

Die
Bauart ist mit
geraden
Tubus und seitlich schwenkbarer Stativaufnahme.
Der Federhebel am Okularrevolver
wird
beim 2. Modell
durch
einen innen
liegenden Mechanismus ersetzt.
Dieser ist
drehbar und
rastet
bei jeder
Vergrößerung
ein.
Alle Okulare haben einen
Dioptrienausgleich.

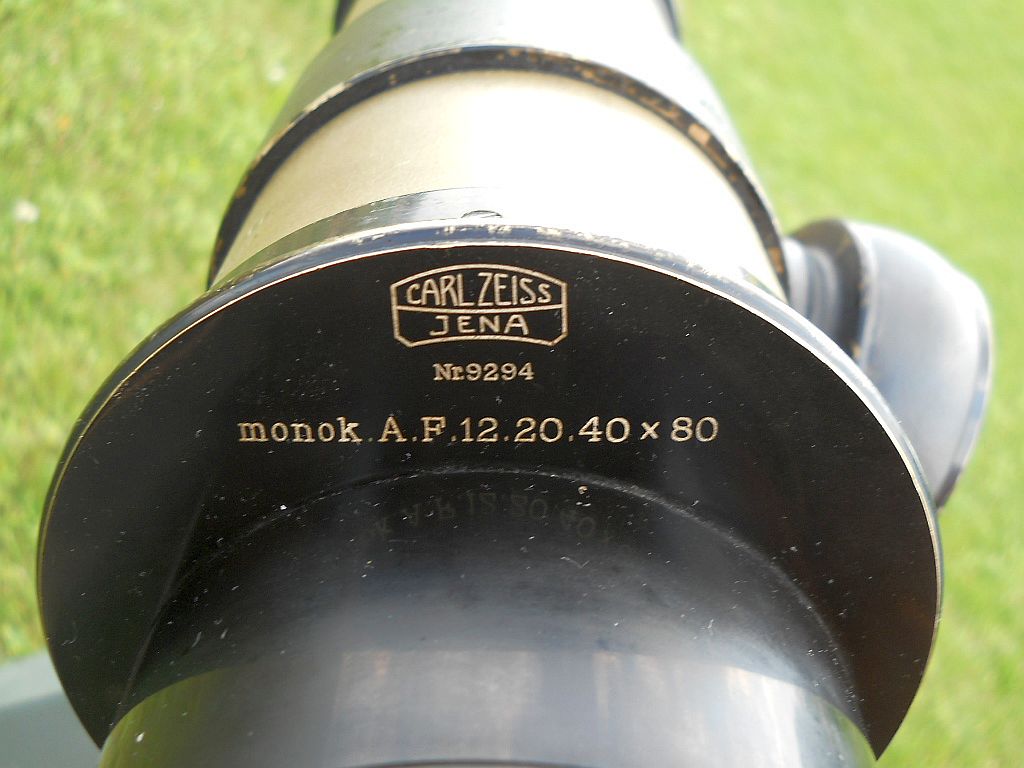

Die Aufschrift "monok. A. F." bedeutet "monokulares Aussichtsfernrohr".
Die Seriennummer ist 9294. Die Astro-Abteilung hat einen separaten
Nummernkreis.
Die Kenngröße ist 12x 20x 40x80. 12/20/40-fache Vergrößerung mit

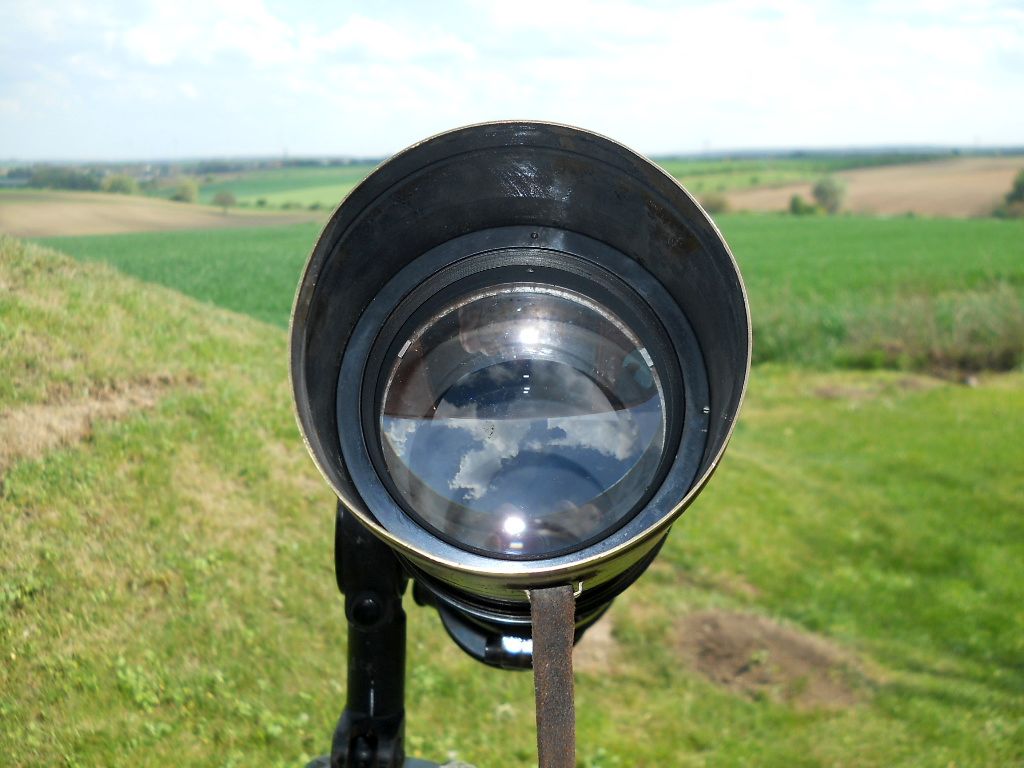

80 mm Objektiv. Das Objektiv ist in achromatischer Ausführung nach
Fraunhofer,
die beiden Linsen sind durch einen Luftspalt getrennt.

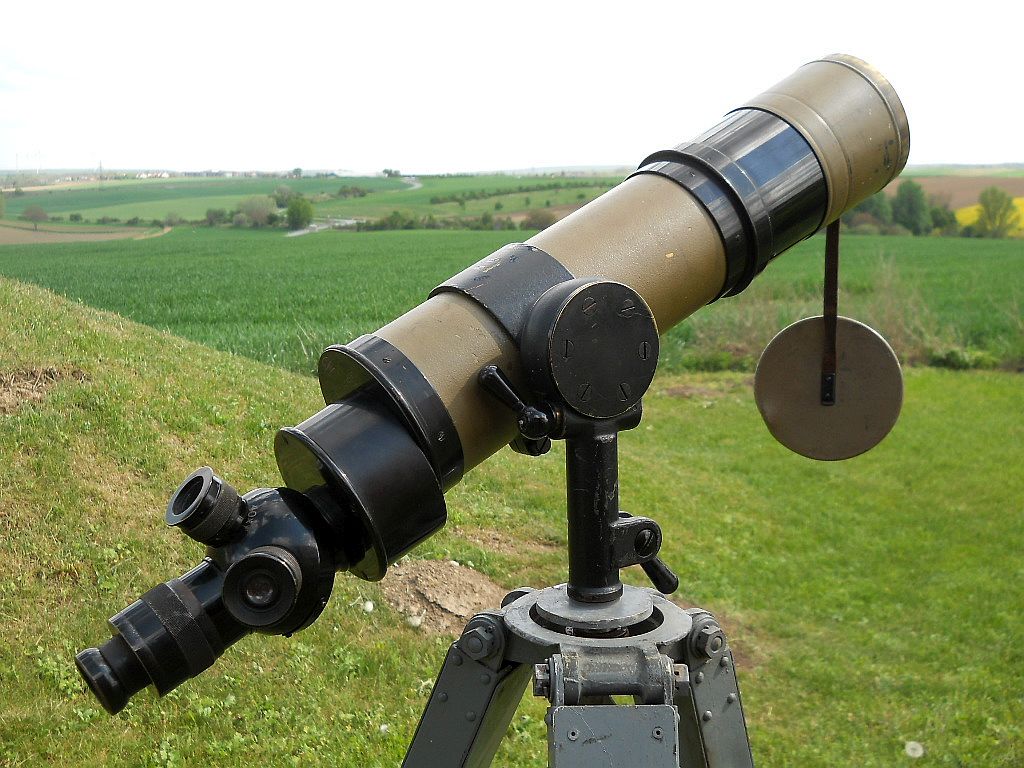

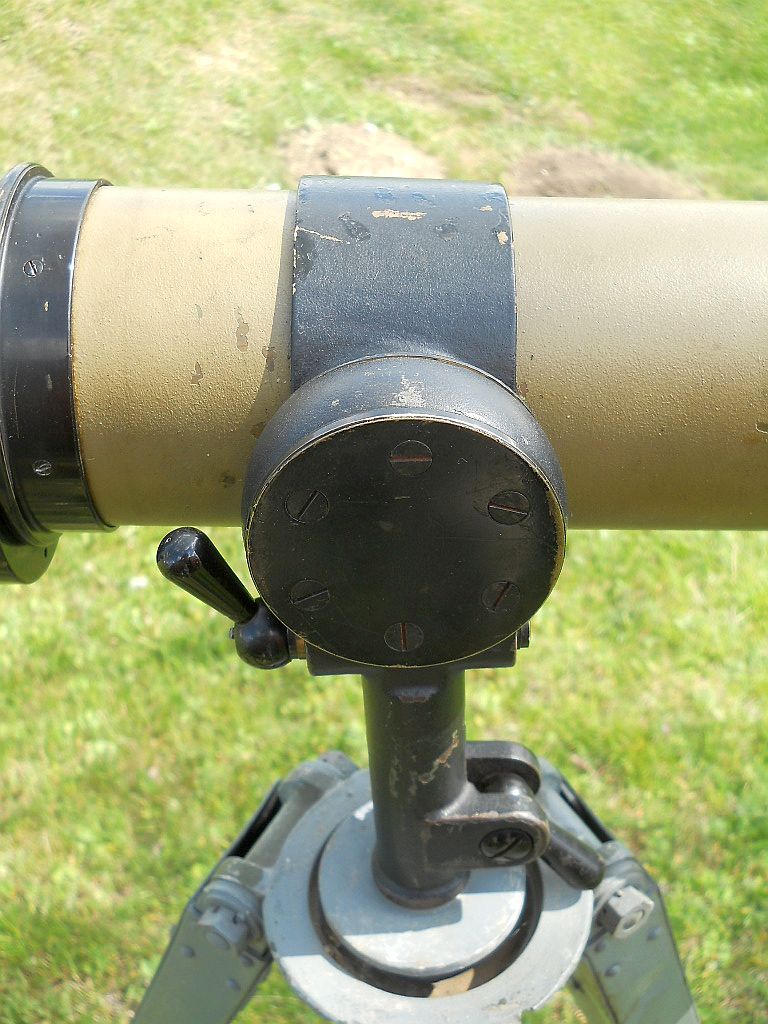

Die schwenkbare Stativmontage ist mit einer Rohrschelle am Fernrohr-
tubus verschraubt. Die Stativaufnahme misst 19 mm.

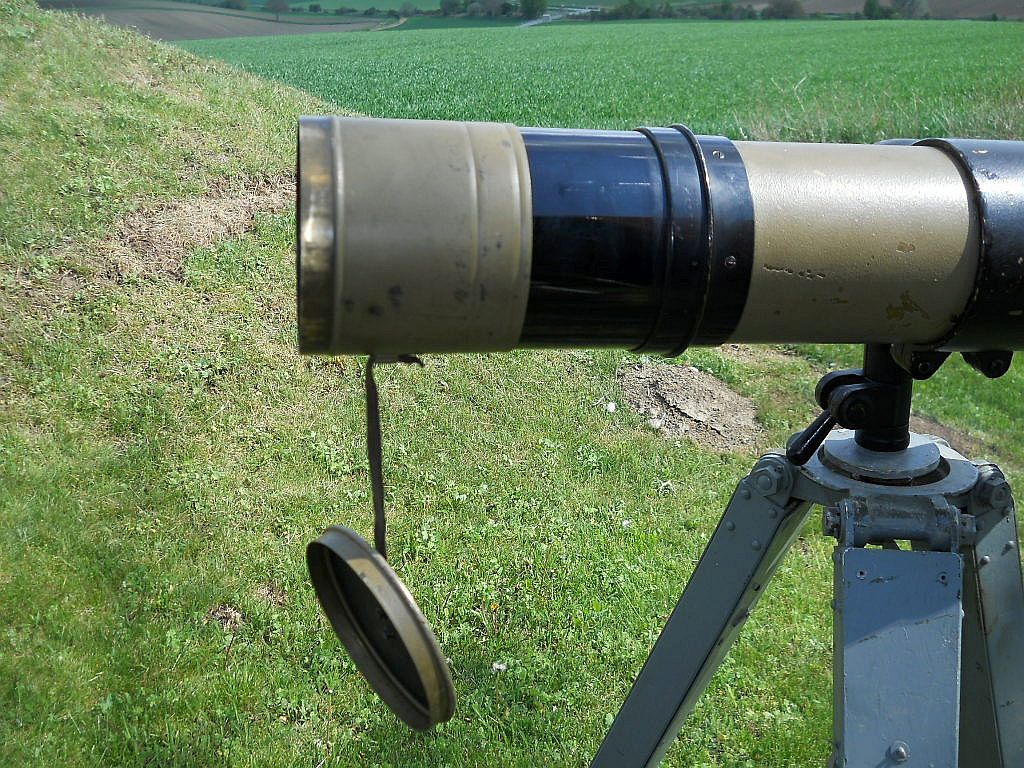

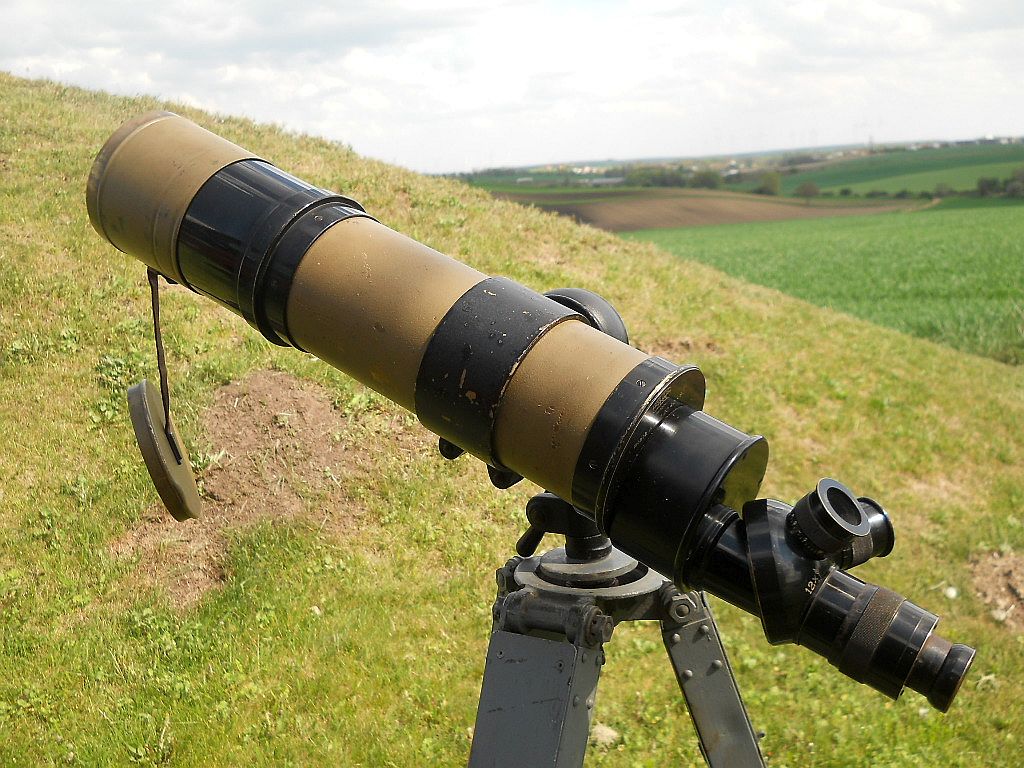

Das Teleskop verfügt über eine ausziehbare Sonnenblende.

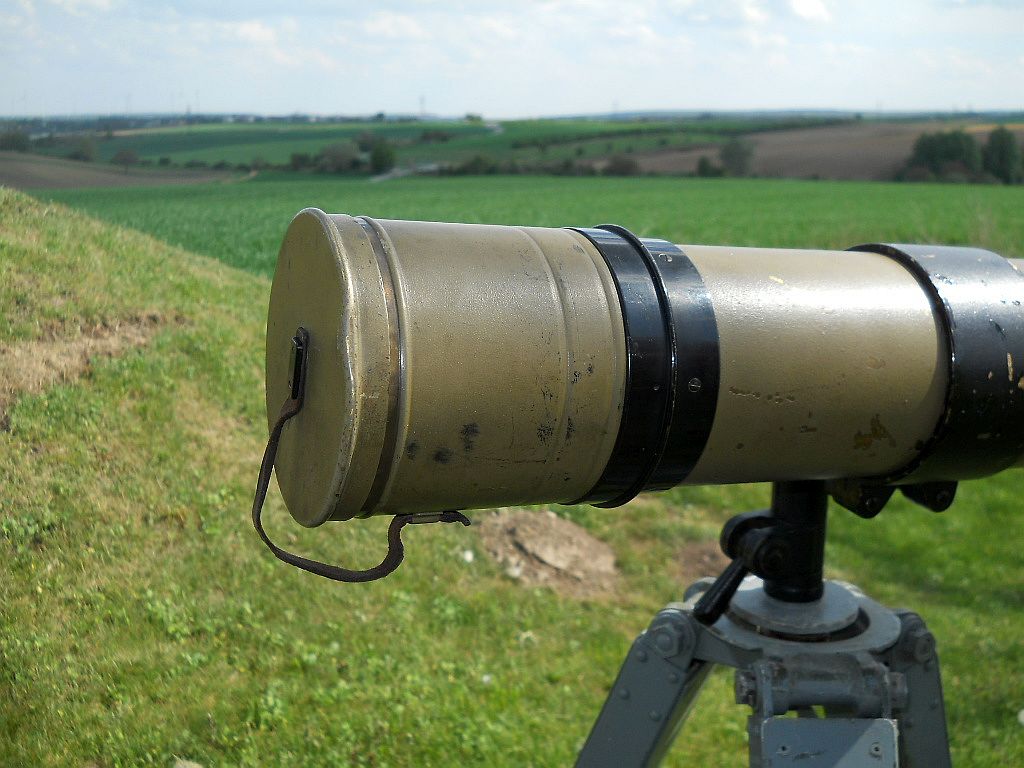

Eine Messinghülse als Objektivabdeckung dient zum
Schutz der
Objektivlinse
beim Transport.

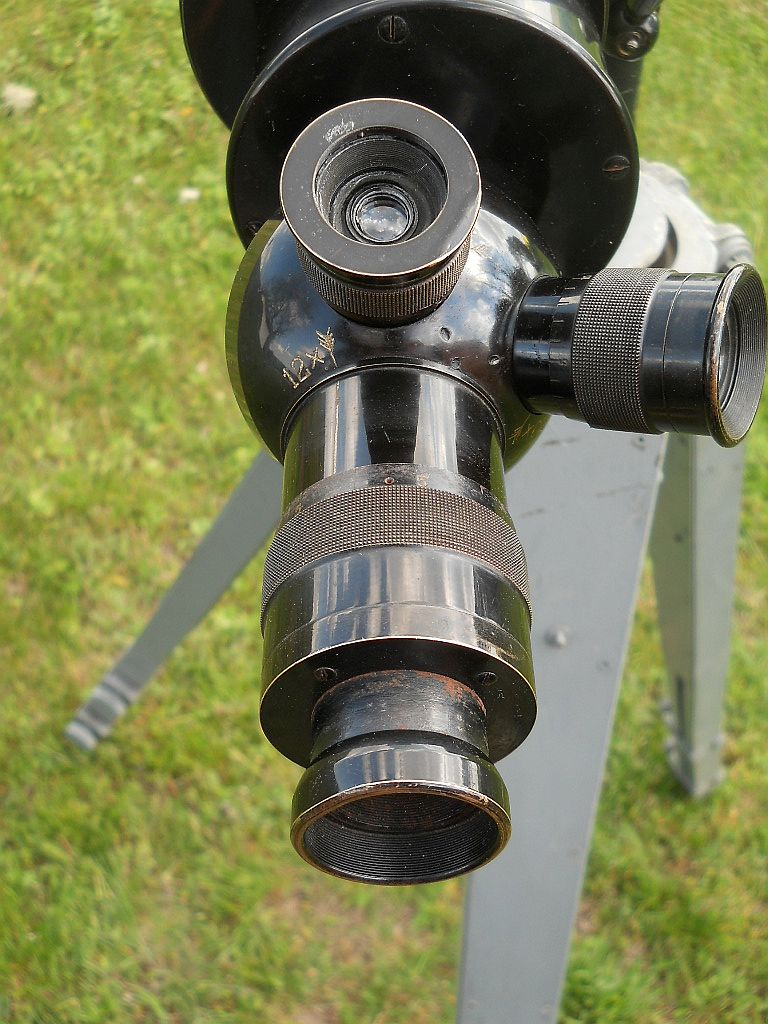

Das Okular mit 12-facher Vergrößerung.
Die Durchsicht mit 12-facher Vergrößerung.

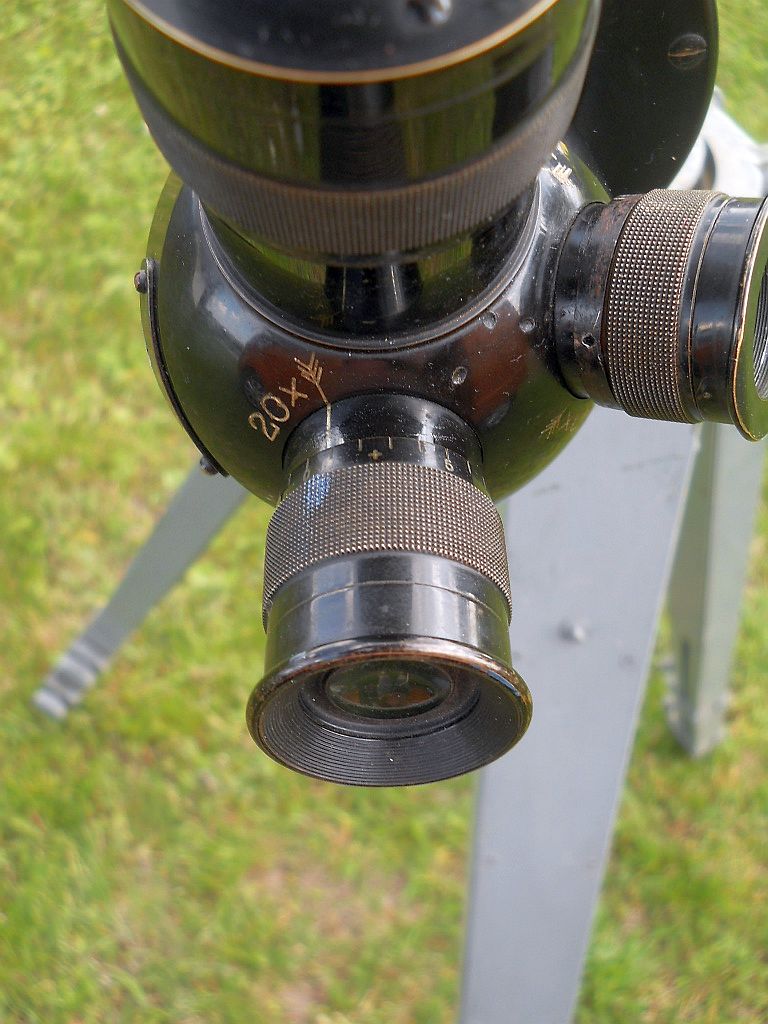

Das Okular mit 20-facher Vergrößerung.
Die Durchsicht mit 20-facher Vergrößerung.

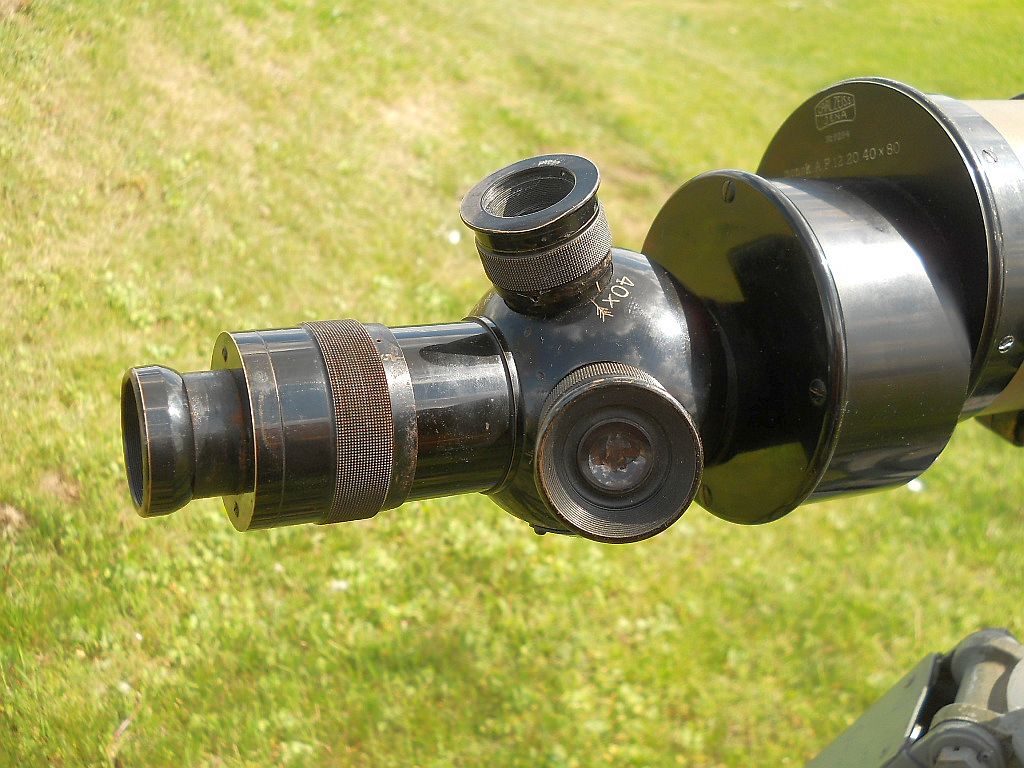

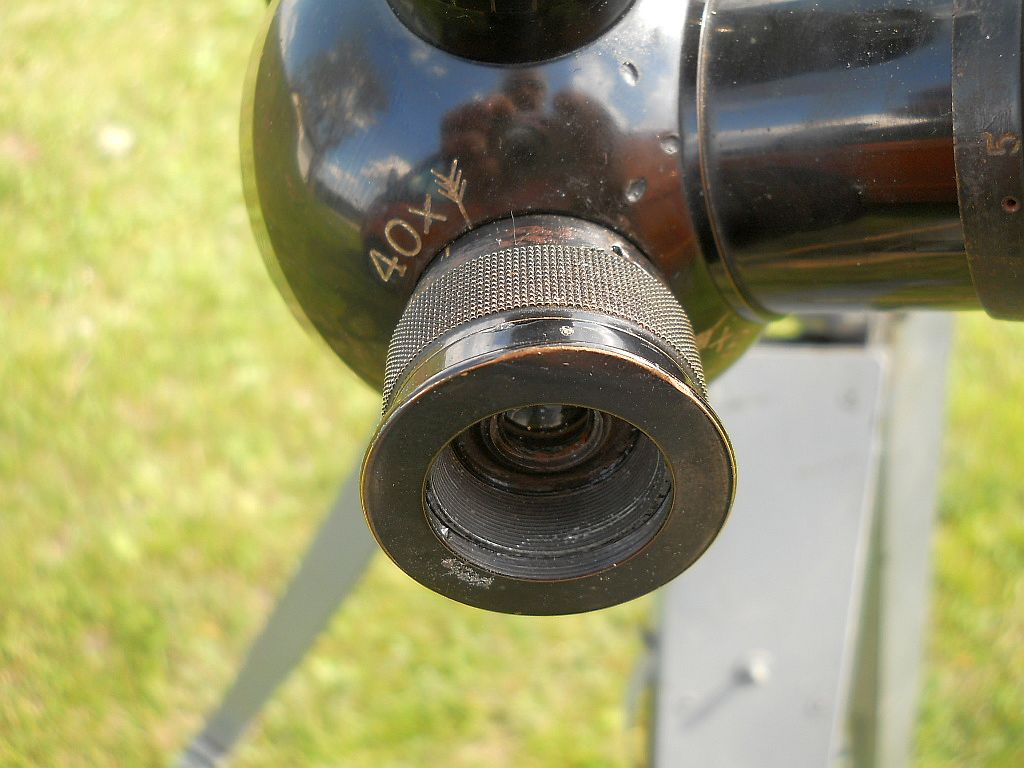

Das Okular mit 40-facher Vergrößerung.
Die Durchsicht durch das 40-fache Okular.
Länge mit ausgefahrener Sonnenblende = 62 cm, Tubus-Durchmesser
= 10,5 cm, Gewicht = 6,3 kg.
.
.
.
.
.
.
