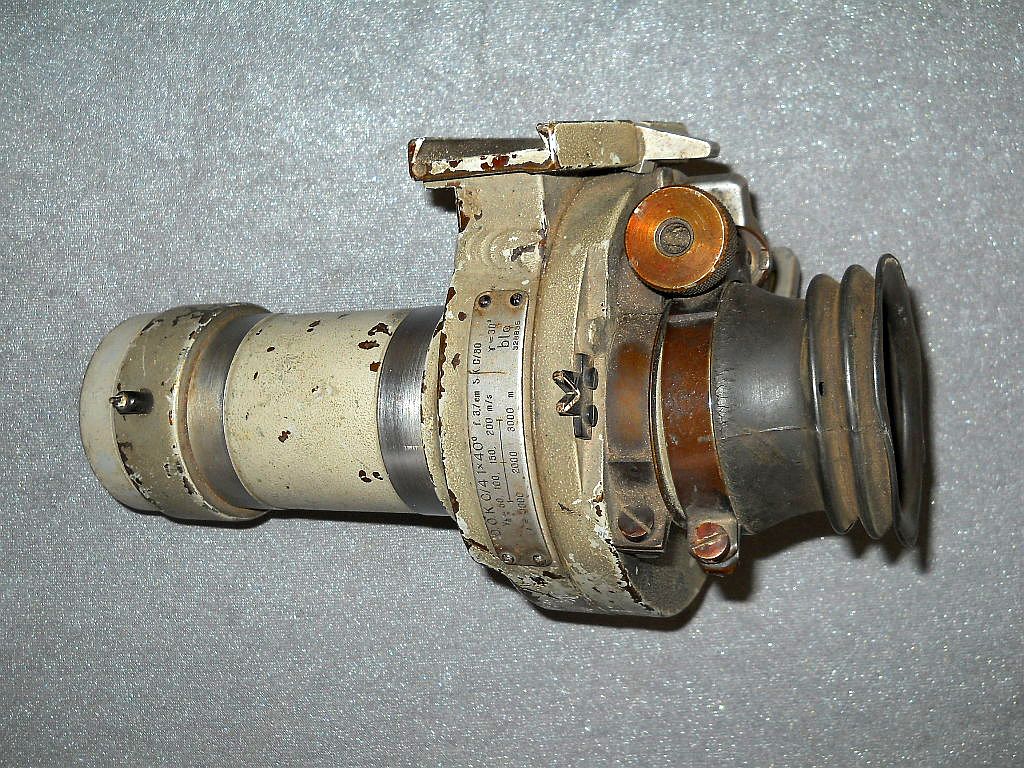

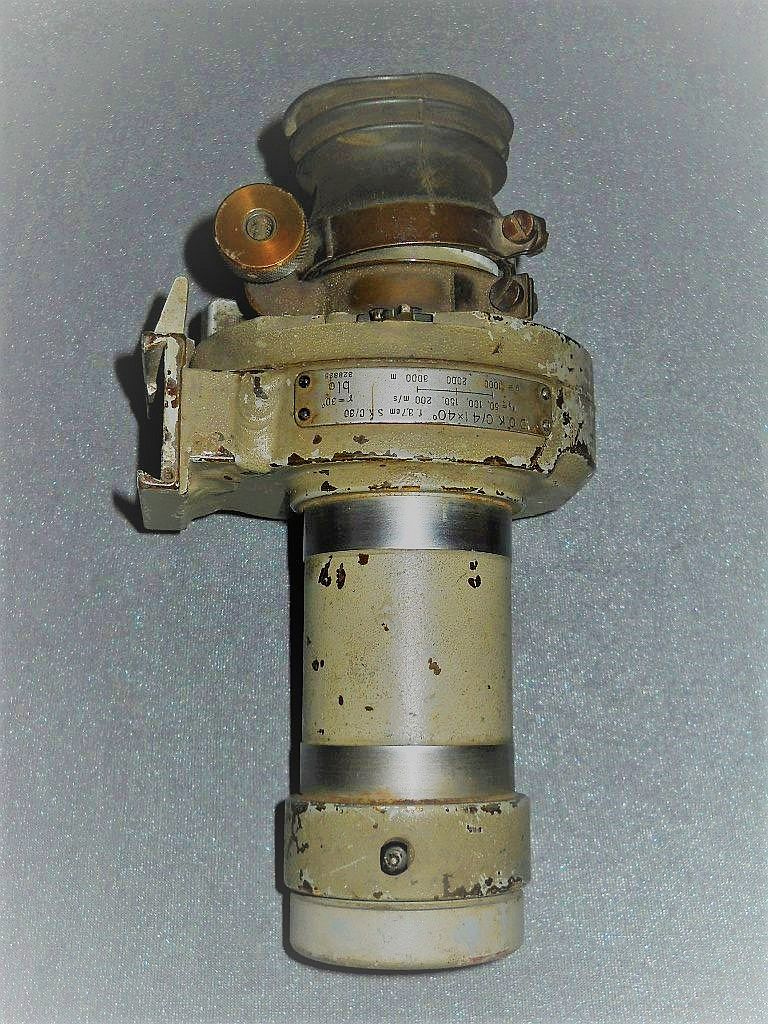

Diese äußerst seltene, druckwasserdichte U-Boot Zieloptik der Kriegs-
marine vom WK II ist in Sammlerkreisen nahezu unbekannt und nur
anhand von Fotos dokumentiert. Dieses Belegstück in hervorragenden
Zustand wurde vor kurzem in Österreich ausfindig gemacht. Weitere
Exemplare aus Privatsammlungen sind bisher nicht bekannt.

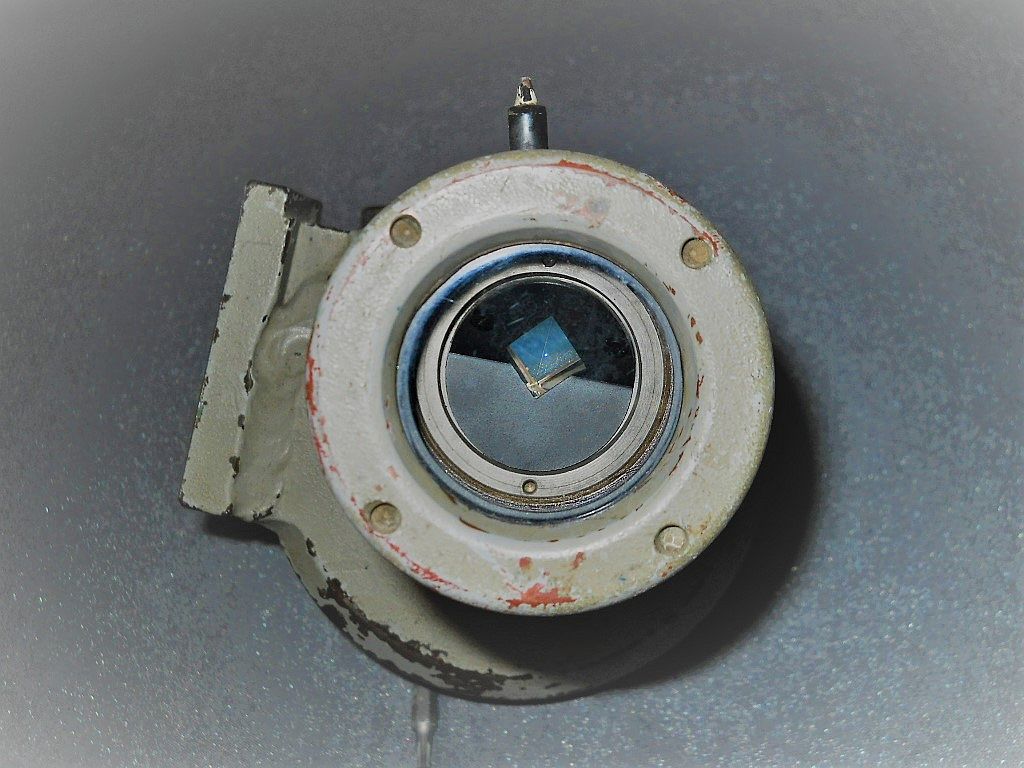

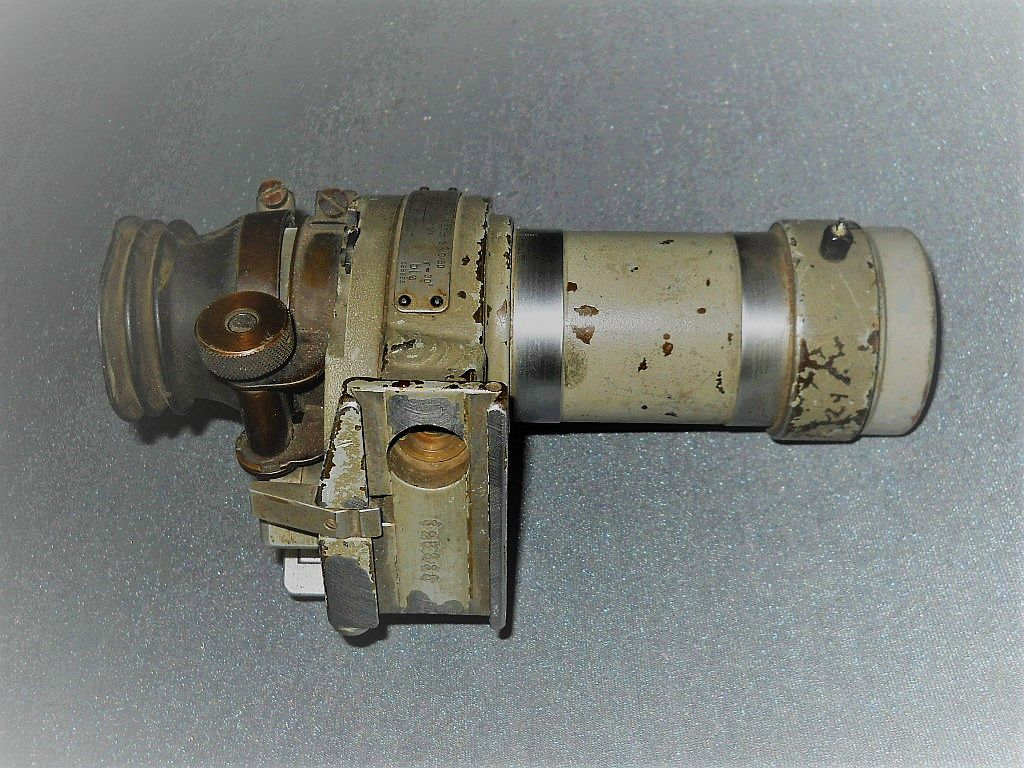

Die 5 kg schwere Zieloptik aus massiven Messing wurde 1943 nur
für ein paar Monate von der Firma Carl Zeiss Jena gefertigt. Sie
war auf der 3,7 cm U-Boot Flak M42 montiert. Es ist bis 30 bar
druckwasserdicht und musste beim Nottauchen nicht abgenommen
werden.

Die Verwendung der U-Boot Flak war gegen Luftziele gerichtet.
Damit man Ziele in der Luft erfolgreich bekämpfen konnte, musste
man beim Zielen die Entfernung und Geschwindigkeit der Flugzeuge
mit ein berechnen um die Vorhaltewerte zu ermitteln. Als Hilfsmittel
dazu verfügt die Zieloptik über zwei verschiedene, elipsenförmige
Strichplatten zum Einblenden. Anhand denen konnte man die Ziel-

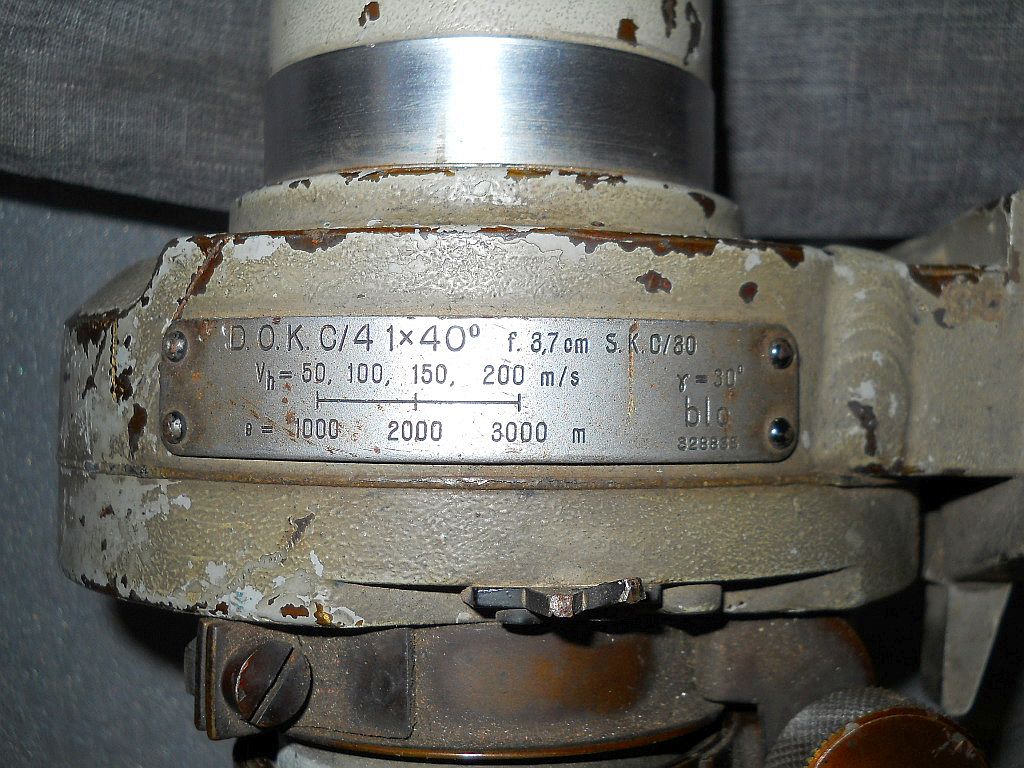

erfassung einschätzen. Auf dem Typenschild befindet sich eine Skala
mit Angabe der Entfernung und Vorhaltewerte in Meter pro Sekunde.



D.O.K. ist bedeutend für "Druckdichtes, Optisches Kreiskorn". Die
Kenngröße ist 1x38. 1-fache Vergrößerung mit 38 mm Objektiv.
Das riesige Sehfeld beträgt 40°. Das entspricht 700m/1000m!

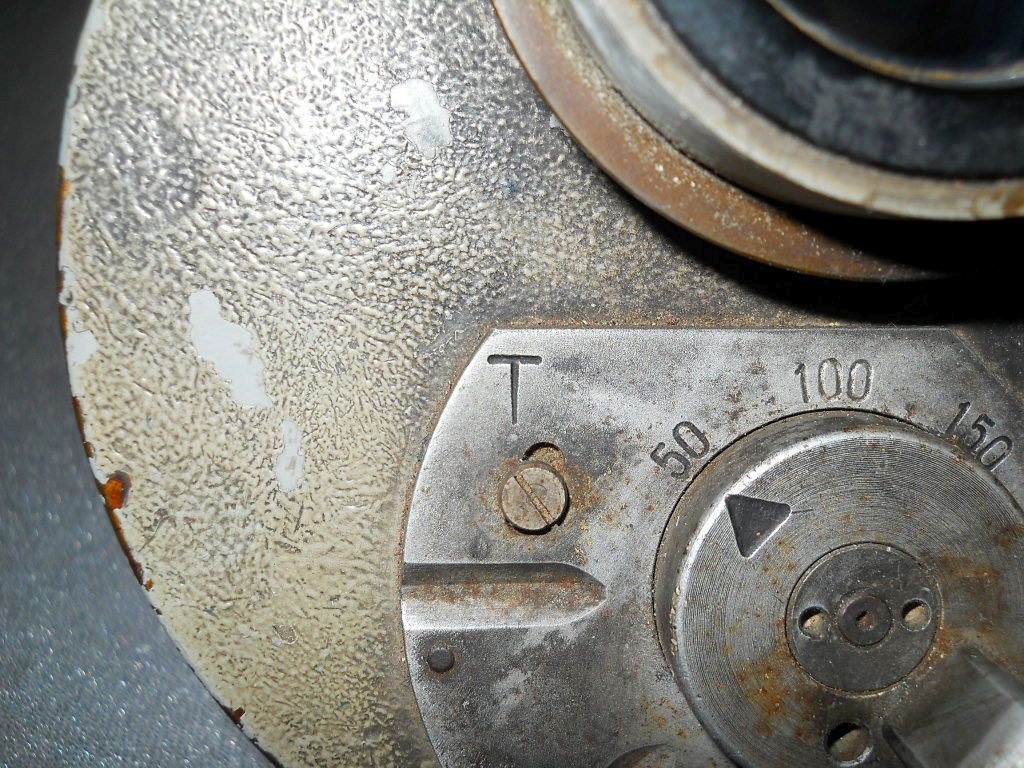

Das "T" besagt, die Linsen sind mit Transparentbelag vergütet. Dieser
wurde 1936 vom Zeiss Mitarbeiter Alexander Smakula erfunden.

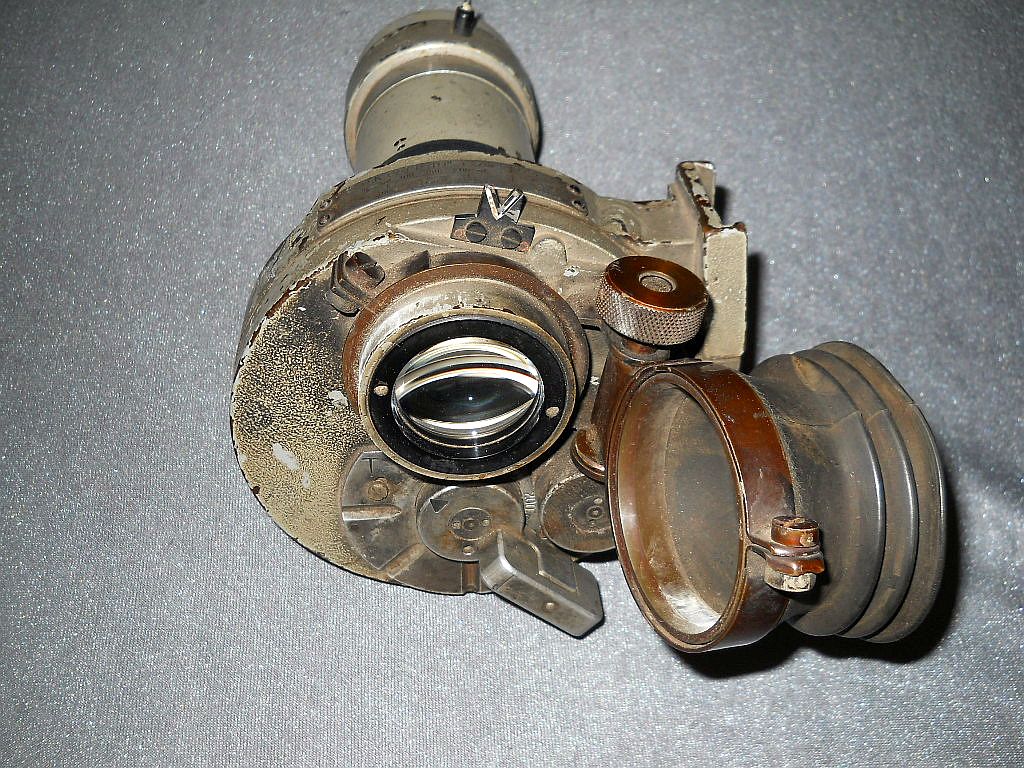

Es verfügt über eine aufklappbare Gummiaugenmuschel.

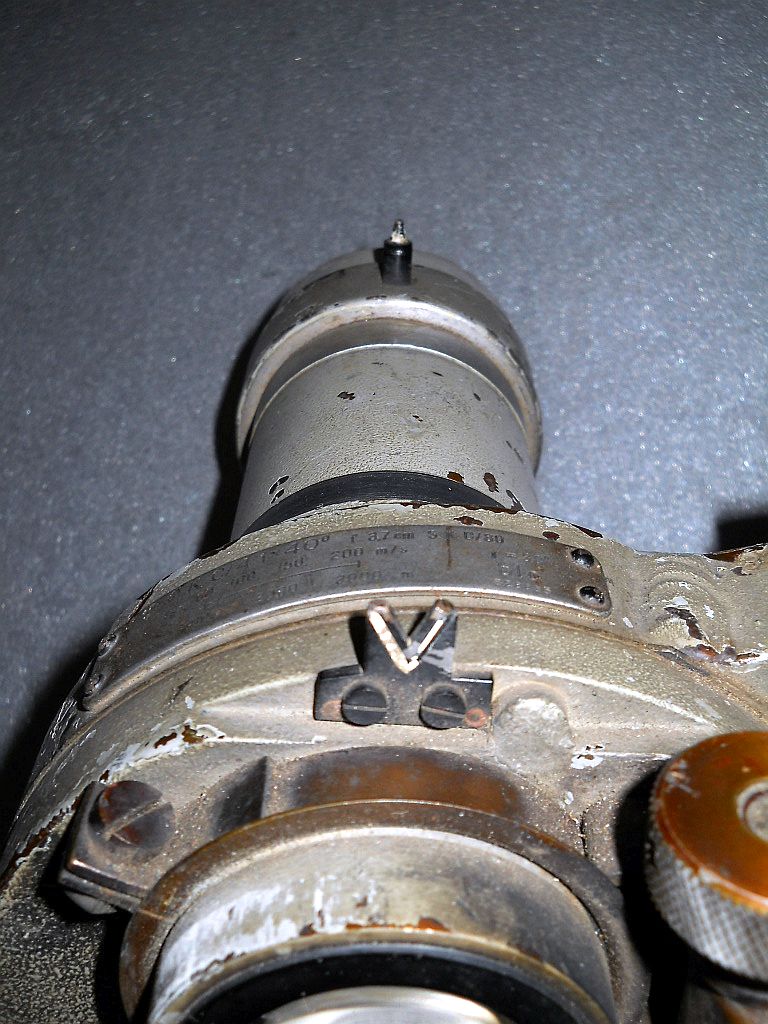

Das Grobvisier mit Kimme und Korn.

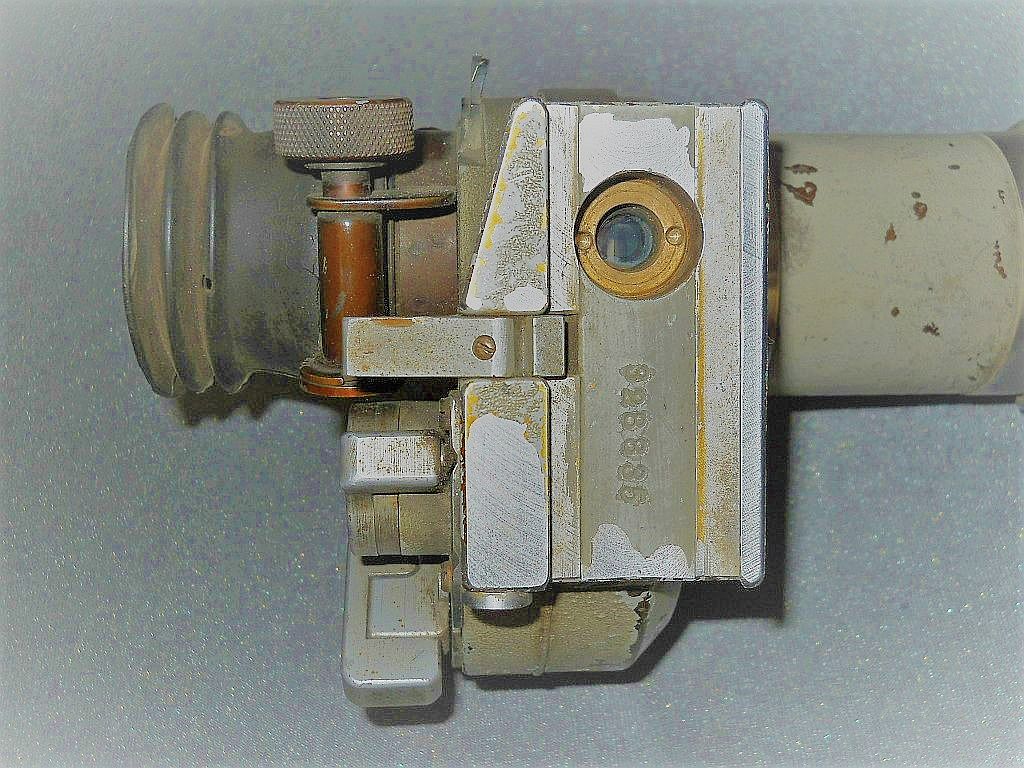

Die Montagevorrichtung mit Schwalbenschwanzführung wird auf die
U-Boot Halterung aufgeschoben und mit dem Federhebel arretiert.
Dort befindet sich auch das Fenster für die Strichplattenbeleuchtung.

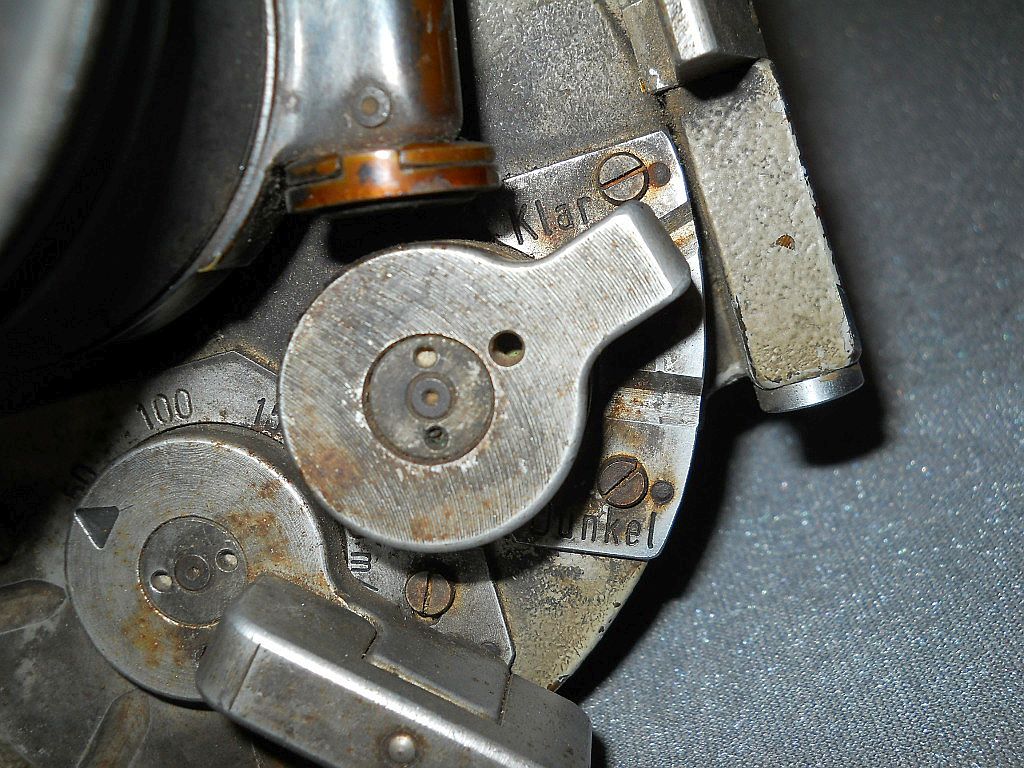

Mit dem rechten Hebel wird ein Polarisationsfilter eingeblendet. Die
Beschriftung ohne Filter ist "klar", mit Filter "dunkel".

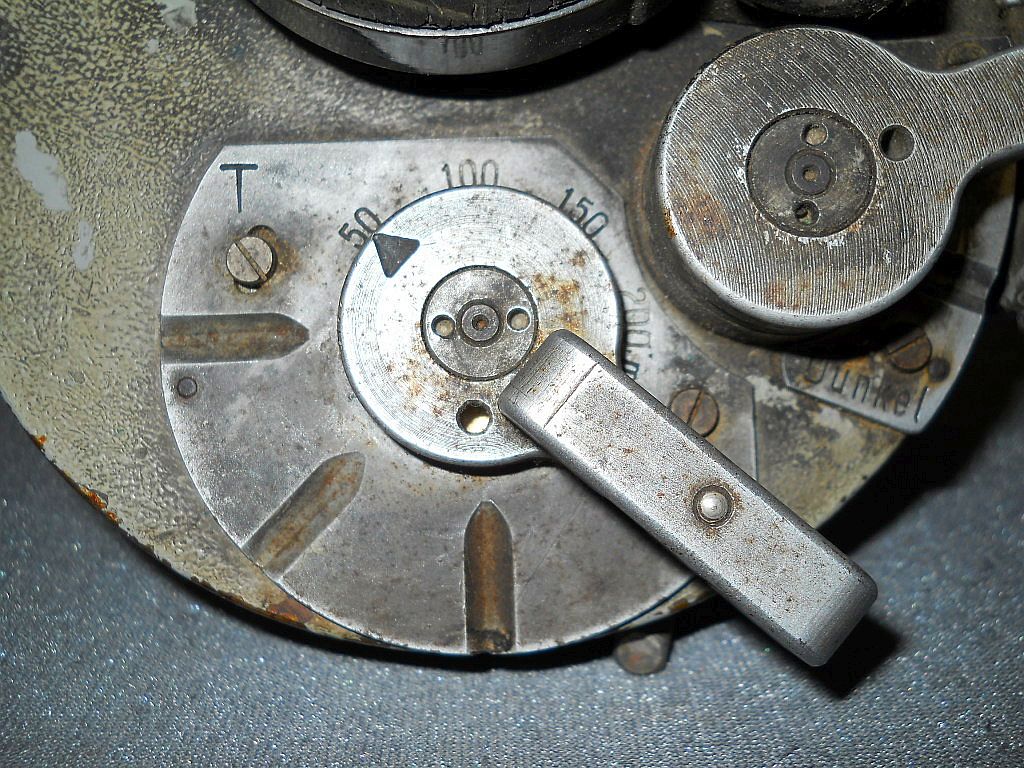

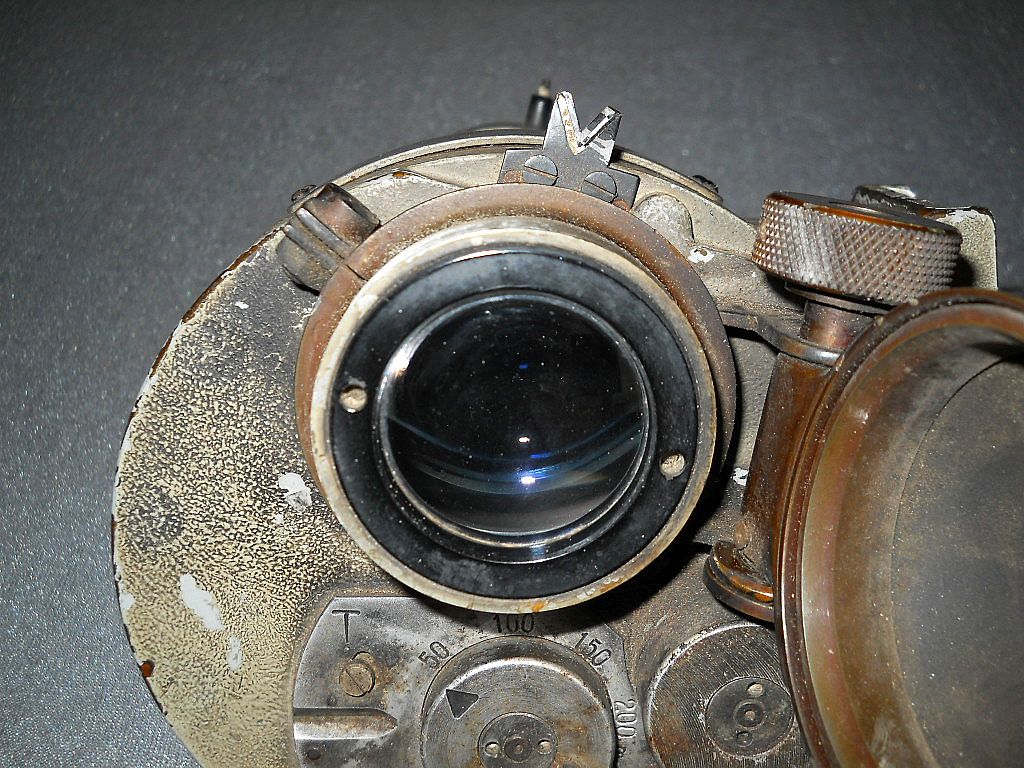

Die Optik verfügt über zwei verschiedene, Strichplatten welche über
diesen Hebel eingeblendet werden. Die elipsenförmige Ausführung
dient den Vorhaltewerten beim anzielen von Flugzeugen. Sie befinden
sich in der Stellung 50 und 150. Bei Stellung 100 und 200 ist die
Durchsicht ohne Strichplatte.

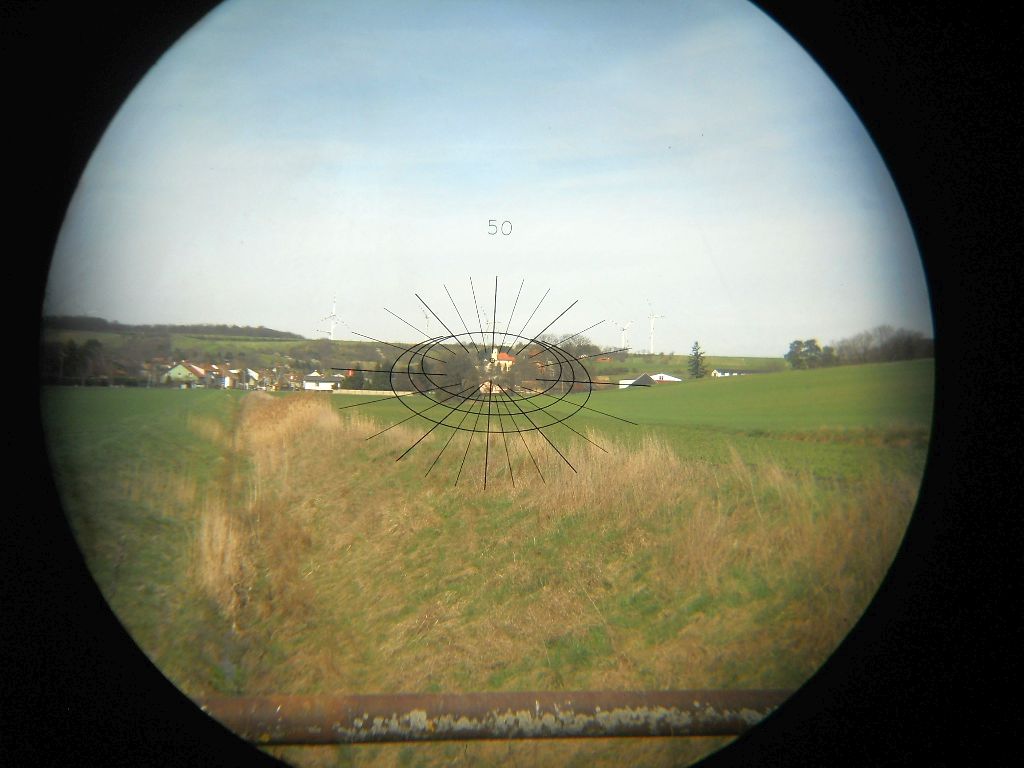

Die Durchsicht mit der kleineren Strichplatte in der Hebelstellung 50 m/s.

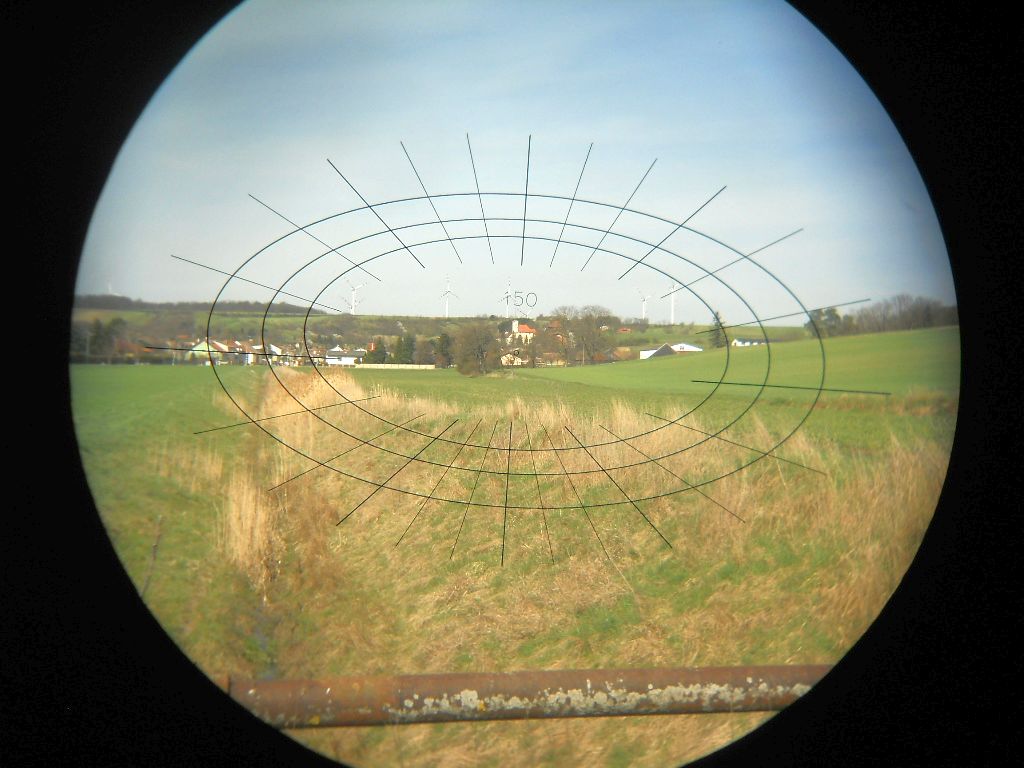

Die Durchsicht mit der großen Strichplatte in der Hebelstellung 150 m/s.

Länge = 24 cm, größter Durchmesser = 15 cm, Gewicht = 5 kg.
