BESONDERES SAMMLERHIGHLIGHT!
FERNGLAS DER REICHSMARINE
CARL ZEISS JENA
8x60 "DECK MOUNTED"

IN DER SELTENEN AUSFÜHRUNG ZUM GEBRAUCH MIT
GASMASKE!

mit Strichplattenbeleuchtung!

Das um 1918 von Zeiss hergestellte 8x60 Weitwinkelfernglas war ein Meilen-
stein in der optischen Entwicklung der Firma Zeiss. In Sammlerkreisen wird
es auch als "Deck Mounted" bezeichnet. Es wurde ausschließlich für die
Flugabwehr gebaut und später auf Kriegsschiffen der Marine weiter ver-
wendet. Dr. Hans Seeger bezeichnet die Erstserien daher auch als
"Flak Mounted".

Das Urmodell wurde bereits in den letzten Jahren des WK I gebaut. Die
besondere Okularbauweise wurde vom damaligen Zeiss-Mitarbeiter
Heinrich Erfle entwickelt. Es stellt eine Stufe optischer Höchstleistung
dar, welche von keinem ähnlichen Modell je übertroffen wurde.
Unter den Optiksammlern ist es ein hoch begehrtes Sammlerstück!

Dieses Belegstück ist in der seltenen Ausführung zum Gebrauch mit Gasmaske.
Es hat aufgesteckte Augenmuscheln, welche beim Gebrauch mit der Gasmaske
abgenommen wurden. Viele der aufgesteckten Augenmuscheln gingen im Ein-
satz verloren. Es ist eine Besonderheit, dass sie bei dem Fernglas noch original vorhanden sind!

Die Kenngröße ist 8x60. 8-fache Vergrößerung mit 60 mm Objektiven.
Die wuchtigen Okulare haben 55 mm im Durchmesser mit 34 mm großen
Augenlinsen. Die Weitwinkelokulare mit einem sehr großen Sehfeld von
154m/1000m. Mit einer Austrittspupille von 7,5 mm gilt es als absolutes
Nachtglas mit einer überduchschnittlichen Dämmerungsleistung.

Die Seriennummer ist 1610320. Das Fernglas wurde in einer Serie von
157 Stück im Juni 1933 in Auftrag gegeben.

Das Hoheitszeichen der Reichsmarine mit fortlaufender Inventarnummer.
Dieses Belegstück hat die Nummer 20.

Mit aufgesteckten Augenmuscheln ist das Fernglas für den normalen Ge-
brauch geeignet. Ursprünglich waren die Augenmuscheln mit einem
Gummiaufsatz versehen.

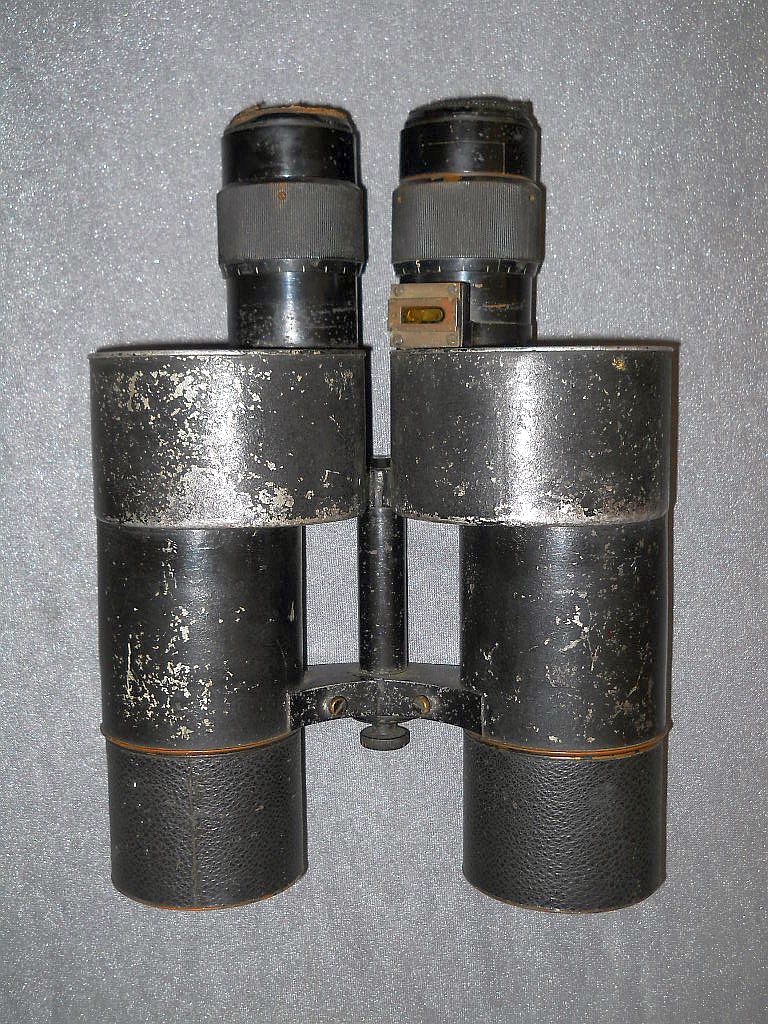

Bei Verwendung mit der Gasmaske werden die Augenmuscheln abgenommen.

Die beiden Augenmuscheln im Detail. Eine davon ist mit dem "N" für
Nordsee gekennzeichnet.

Am rechten Okular befindet sich das Fenster für die Strichplattenbeleuchtung.
Bei diesem Belegstück wurde die Strichplatte nachträglich ausgebaut.

Es verfügt über ausziehbare Sonnenblenden.

Die Klemmschraube zum Fixieren vom Augenabstand.

Ein beeindruckender Größenvergleich mit einem herkömmlichen 8x30 Fernglas.

Die Durchsicht durch das Fernglas.

Höhe mit ausgezogenen Sonnenblenden = 32 cm, Breite = 22,5 cm,
Gewicht = 4,80 kg.
