MONOKULARES RICHTUNGSWEISER-FERNROHR
FÜR 4 m ENTFERNUNGSMESSER
Rm.-F. 10x45

mit drei einblendbaren Farbfilter!

Der von Zeiss entwickelte 4 Meter Raumbild-Entfernungsmesser wurde ab 1934
für die schwere Flak gebaut. Voraussetzung zur Bedienung des EM 34 war
die Gabe des räumlichen Sehens.


Auf dem EM 34 waren zwei monokulare und ein binokulares Richtfernrohr
montiert.

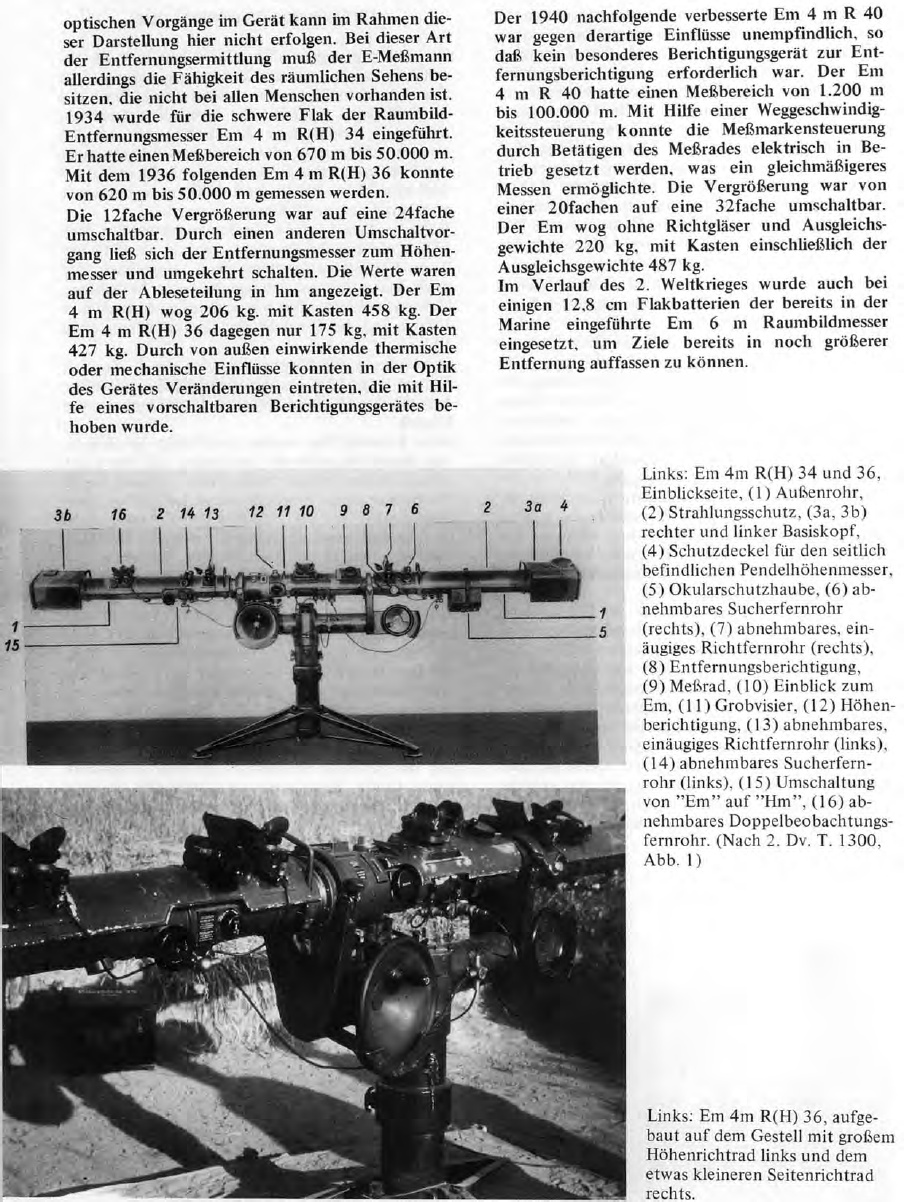

Prospektausschnitt mit der Beschreibung des 4 m Entfernungsmesser EM 34.

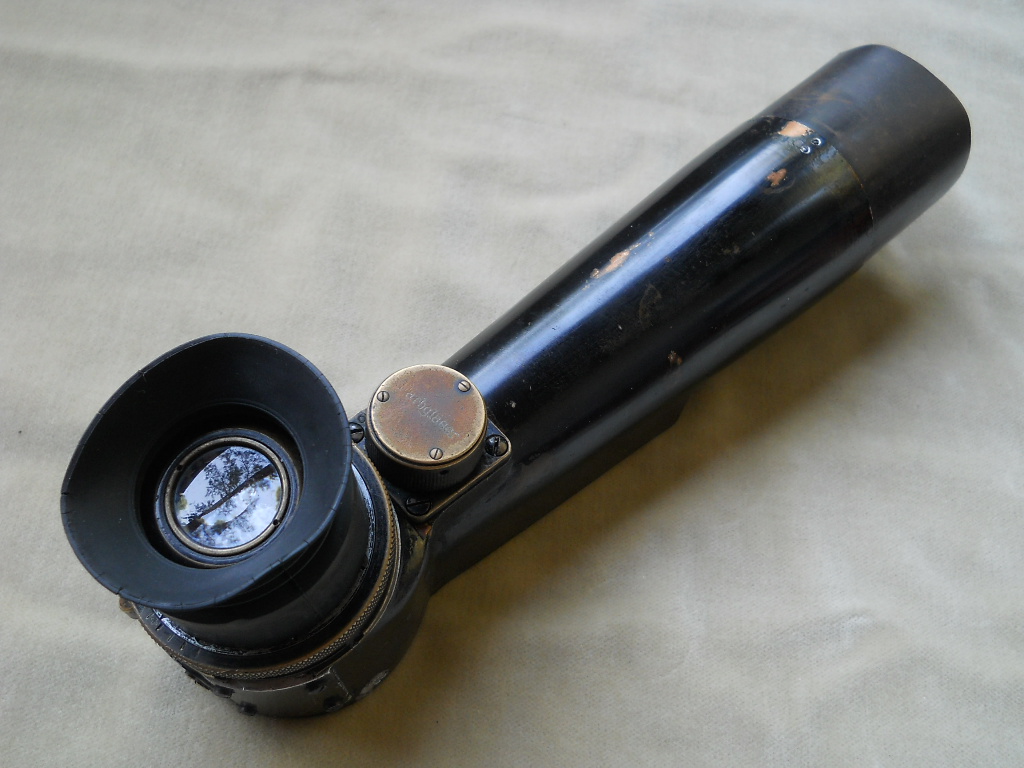

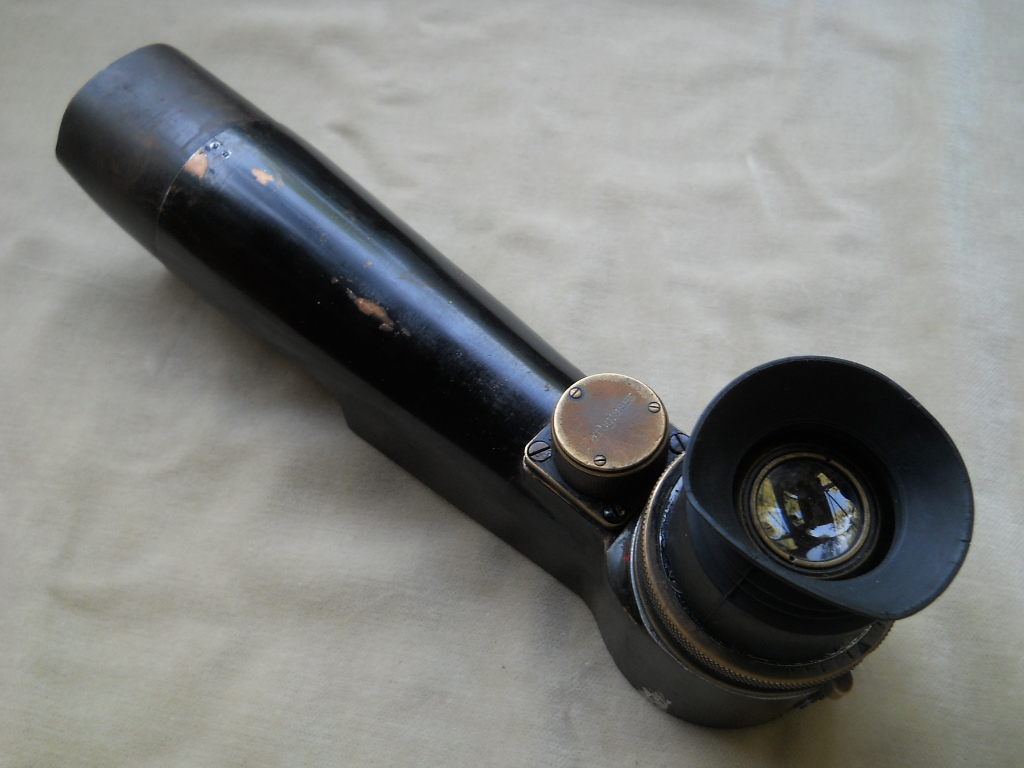

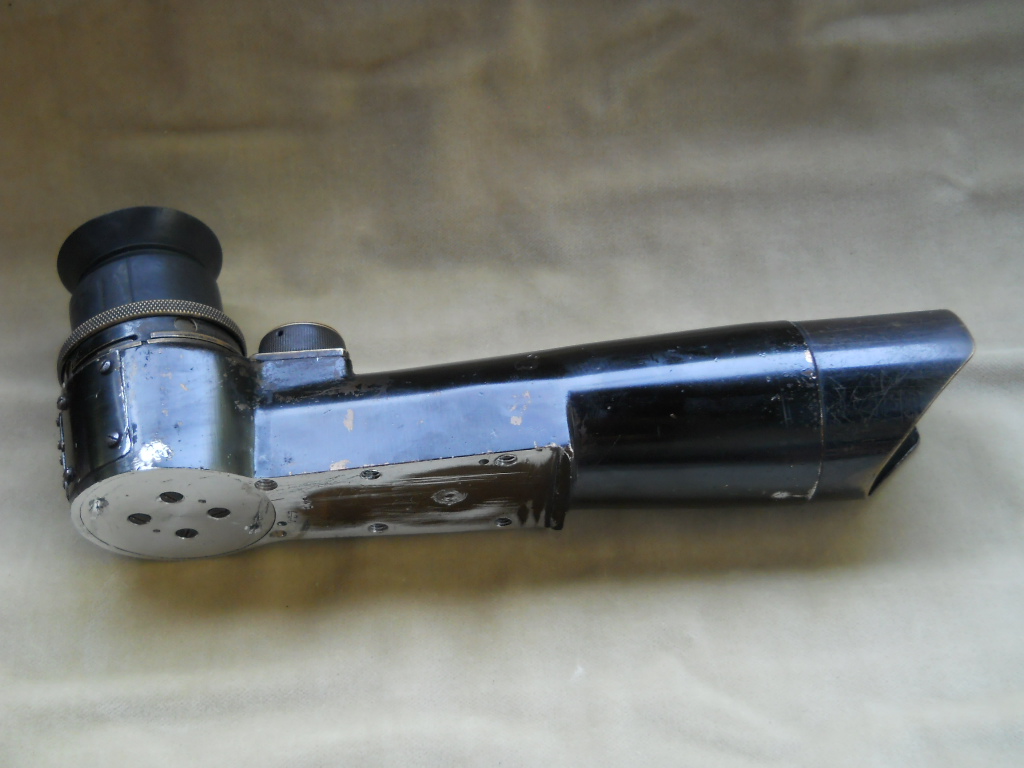

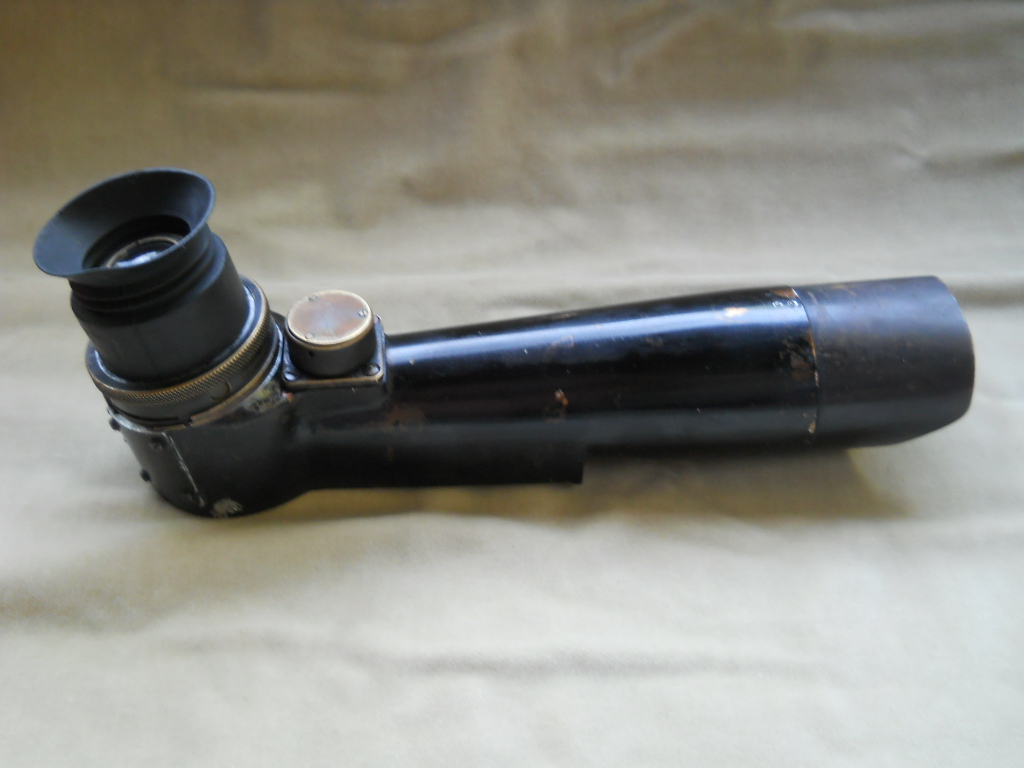

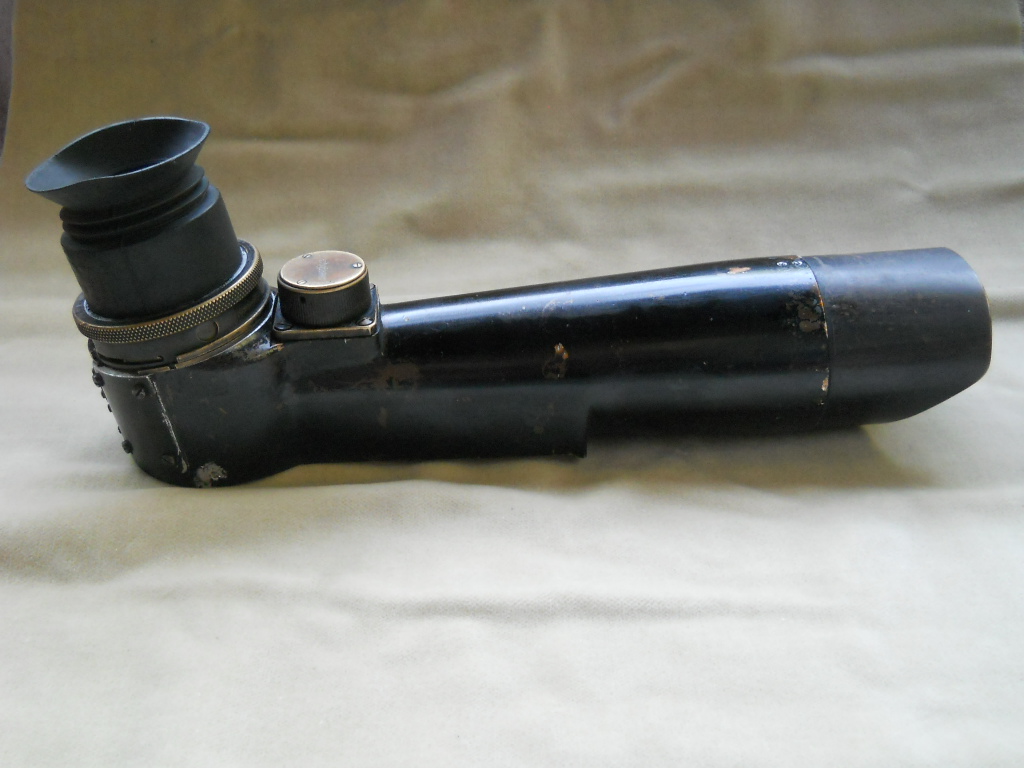

Das monokulare Richtfernrohr hat die Kenngröße 10x45. 10-fache Vergrößerung
mit 45 mm Okular. Es hat einen 80° Schrägeinblick.

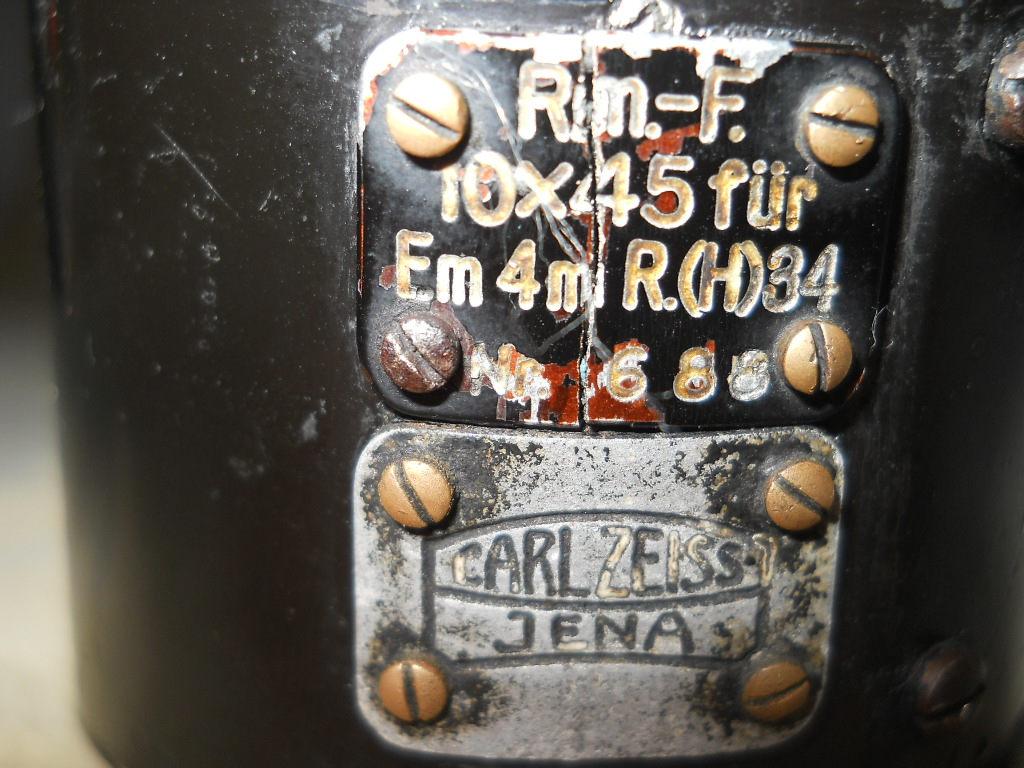

Die aufgeschraubten Typenschilder mit dem Zeiss Logo und der Modellbeschrift-
ung. Die Seriennummer ist 688.

Die Vorrichtung der Strichplattenbeleuchtung ist drehbar zum Verschließen.

Die verbaute Strichplatte im Detail.

Länge 27 cm, Breite 5 cm, Höhe 10 cm, Gewicht 1000 g.

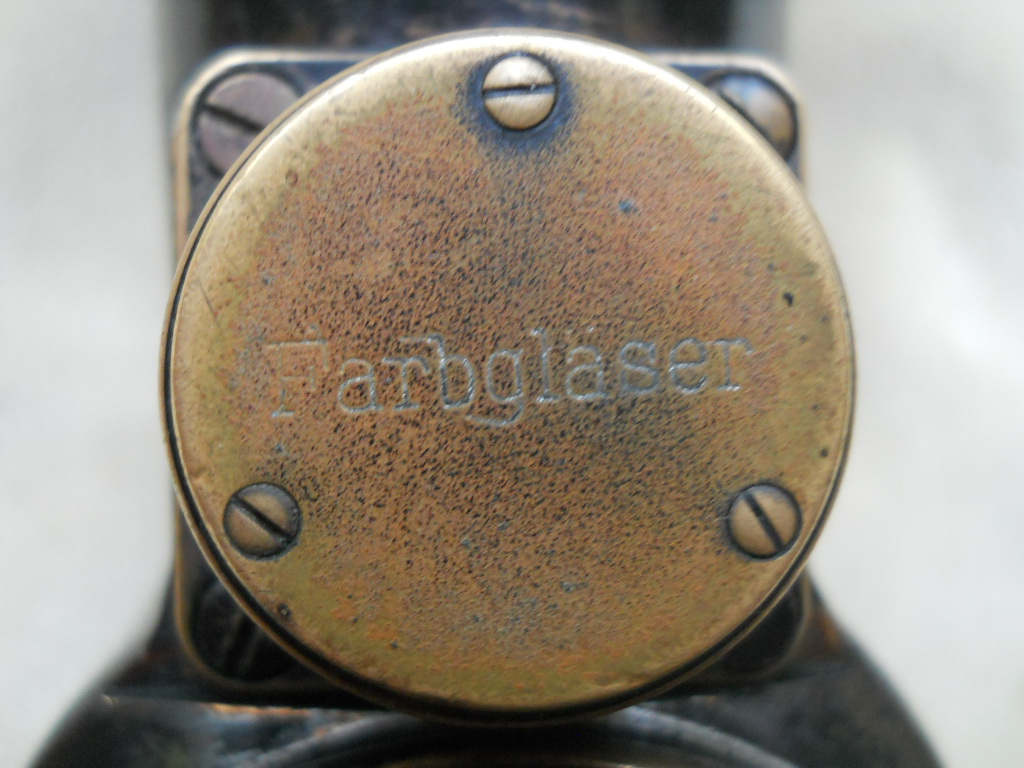

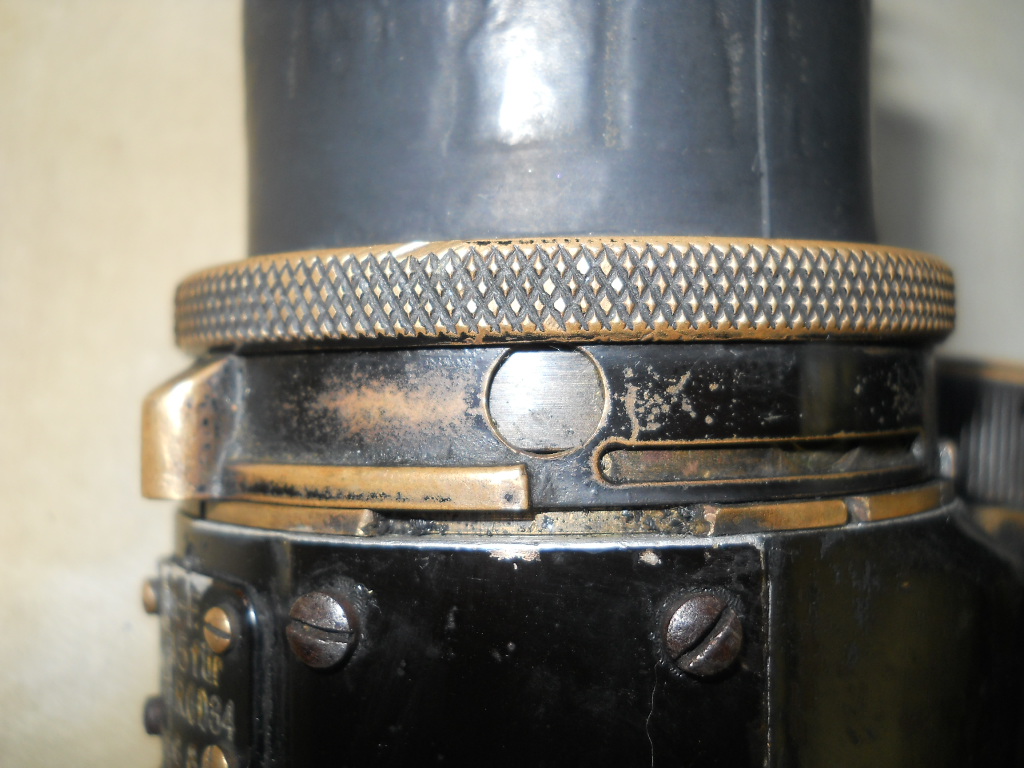

Bei dem Monokular sind drei einblendbare Farbfilter verbaut. Durch drehen
an dem Einstellrad kann die jeweilige Farbe eingeblendet werden.

Gelber Filter.

Roter Filter.

Grüner Filter.

Neutrale Farbe ohne Filter.
