SEHR SELTENES BEOBACHTUNGSFERNROHR
FÜR 4 m ENTFERNUNGSMESSER
CARL ZEISS JENA "blc"
12x60
MIT GITTERNETZ-STRICHPLATTE!
mit Wiege und Stativ!

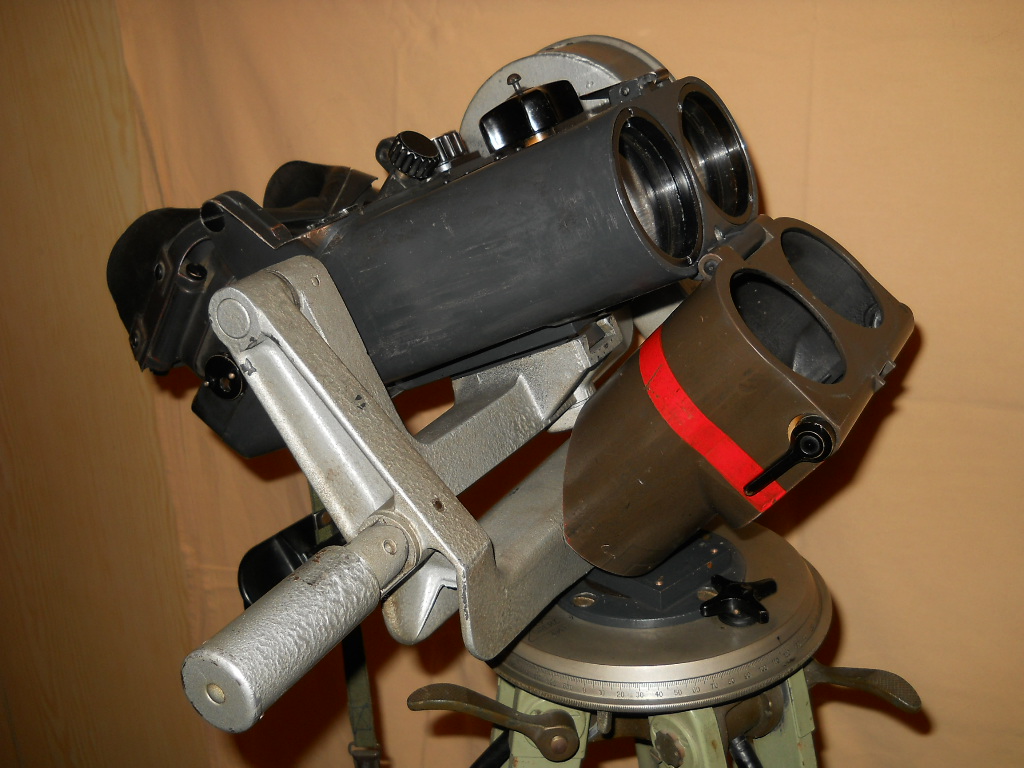

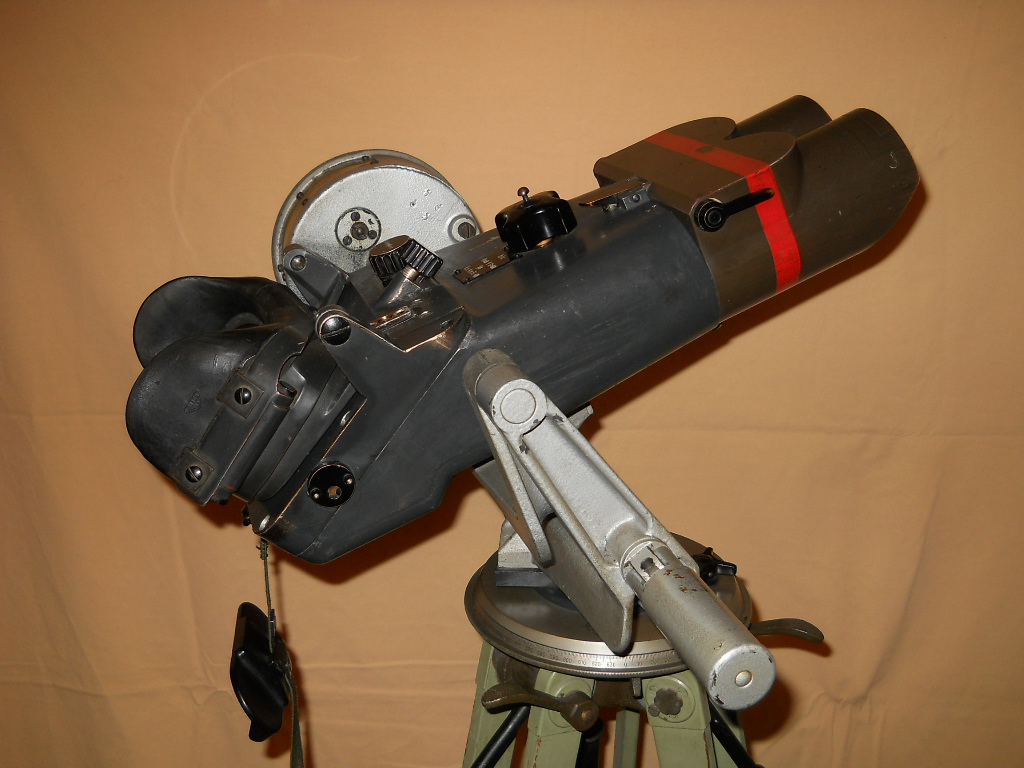

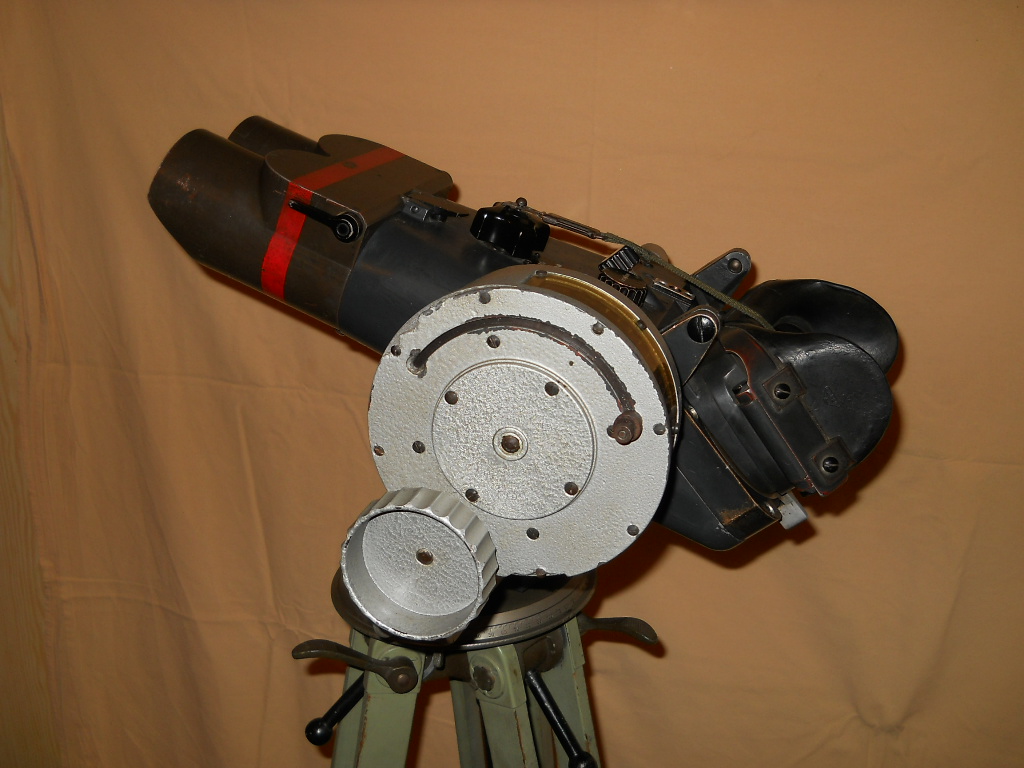

Das 12x60 Richtungsweiser-Fernrohr ist eine hochwertig
entwickelte, bino-
kulare Optik mit ausgezeichneter Qualität.
Das Flakglas wurde überwiegend
auf dem 4 m Raumbild-Entfernungsmesser eingesetzt.
Seltener ist dieses Belegstück welches nicht als Rm-F, sondern
als Beobachtungs-

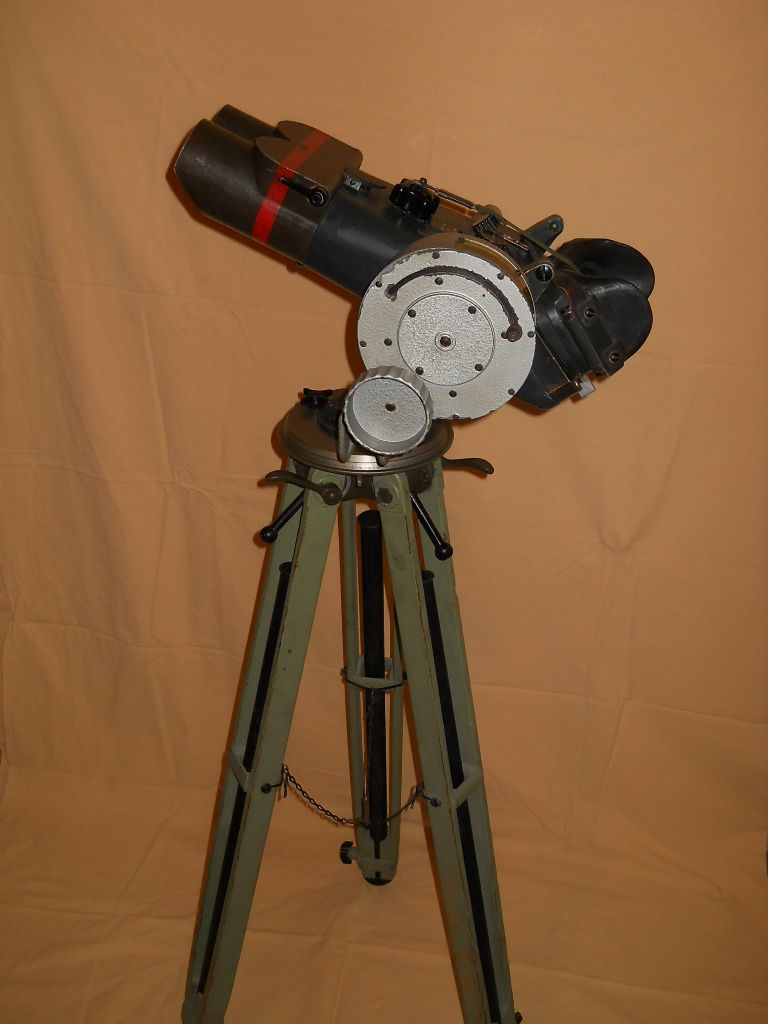

fernrohr bezeichnet ist. In der Ausführung
mit Wiege ist es auf einem Stativ
montiert. Das ist
der Aufbau
des D.F.10x80, welches als
Scheinwerfer-Richtungsweiser
verwendet wurde.
Es hat einen 60° Schrägeinblick, zwei zuschaltbare Farbfilter
und einen blau-
grauen Farbanstrich.

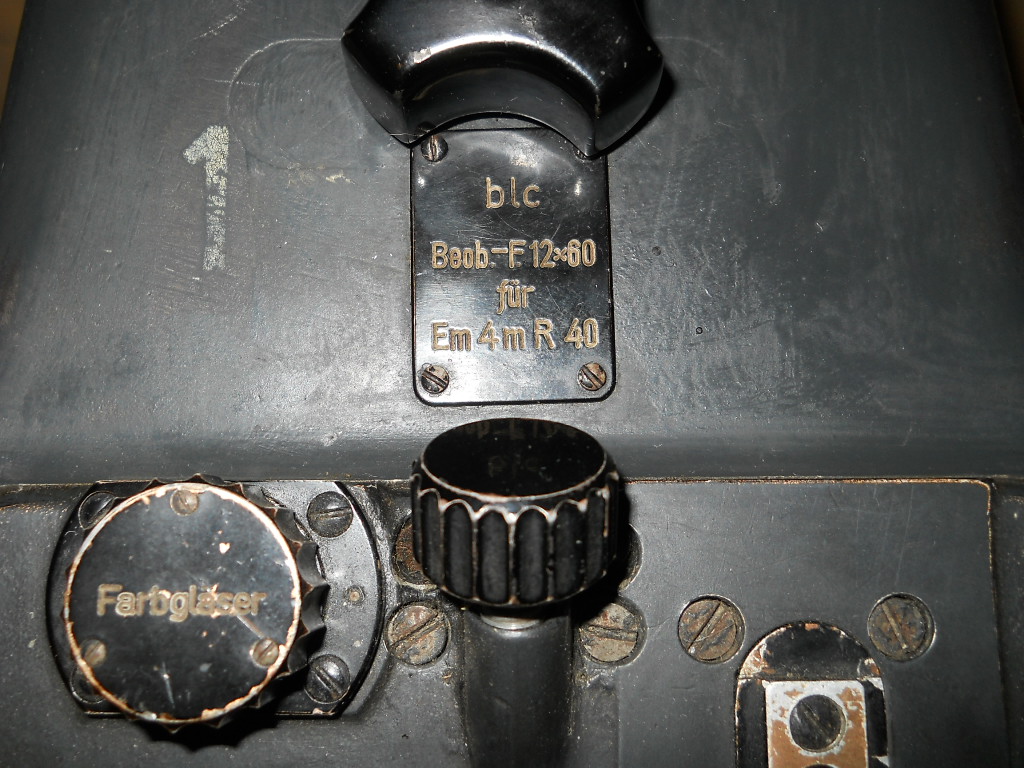

Die Codierung für Zeiss Jena ab November 1940 ist blc. Beobachtungsfernrohr
für 4 m R 40, dem 4 m Basis Entfernungsmesser.

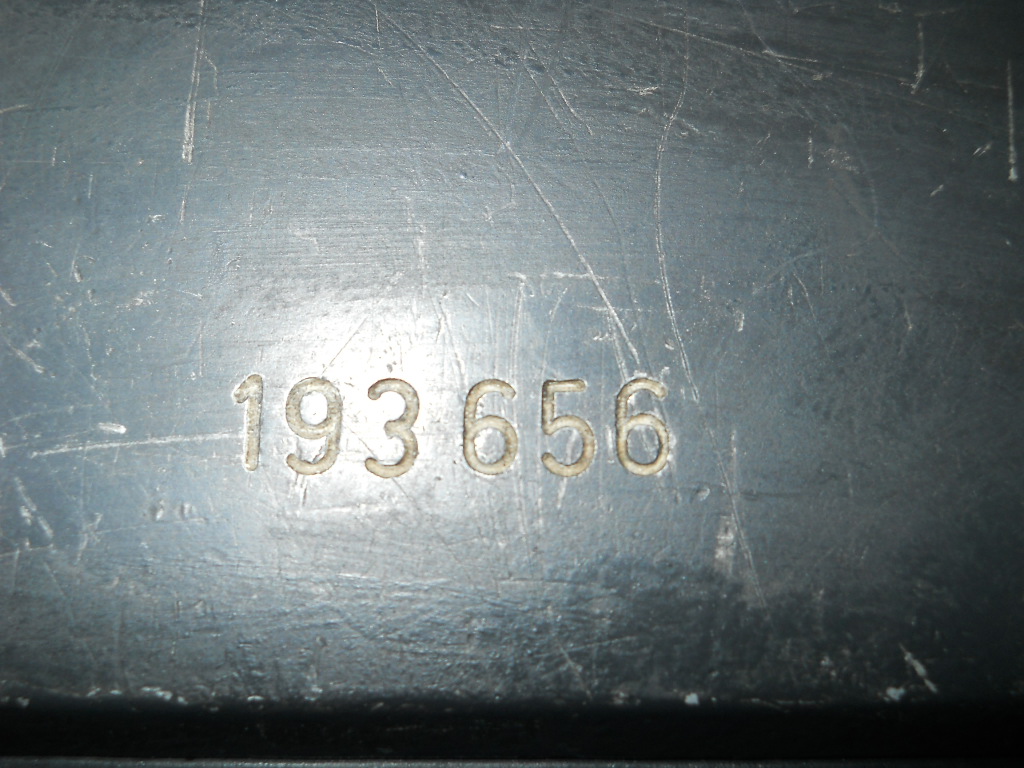

Die Seriennummer ist 193656. Anhand der Seriennummer,
der Codierung
und
dem fehlenden Kältefettsymbol,
lässt
sich das Herstellerjahr auf ca. 1941 ein-
grenzen.

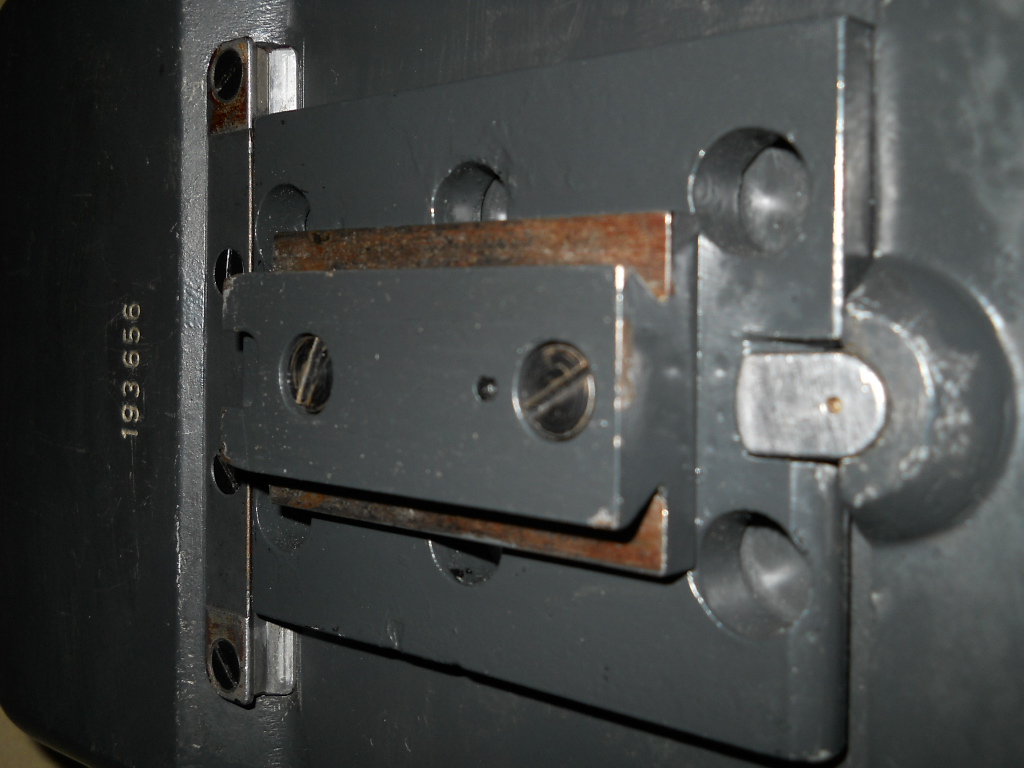

Die Schwalbenschwanz-Aufnahme für die Wiege.

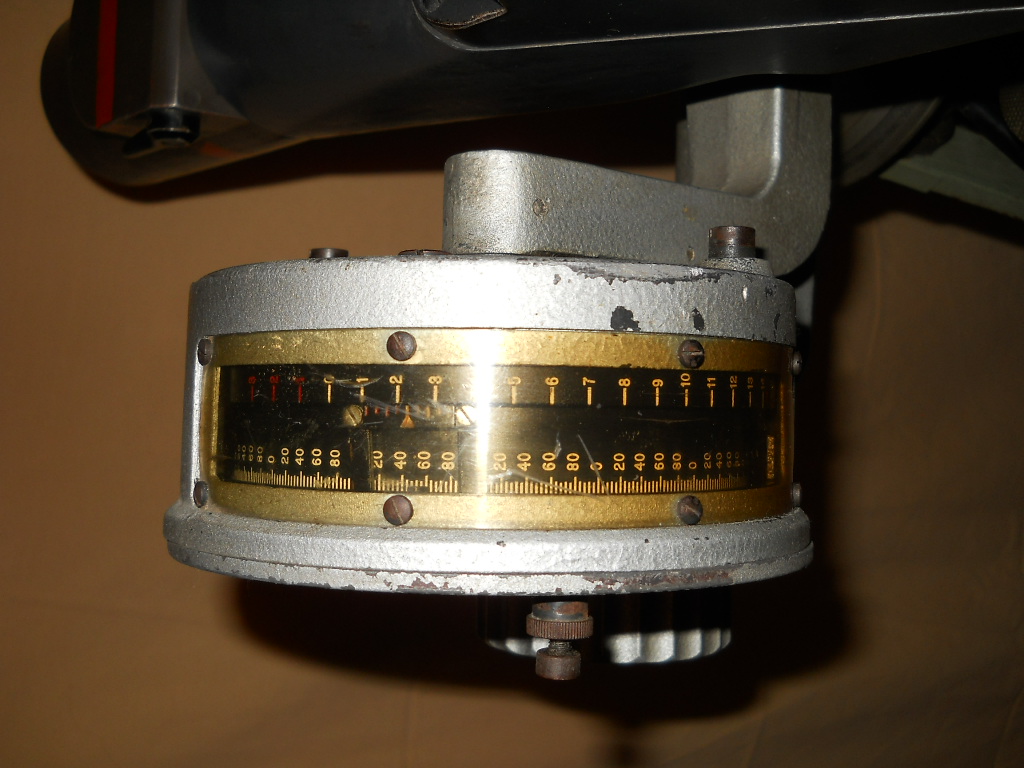

Die Teiltrommel mit Gradeinteilung.

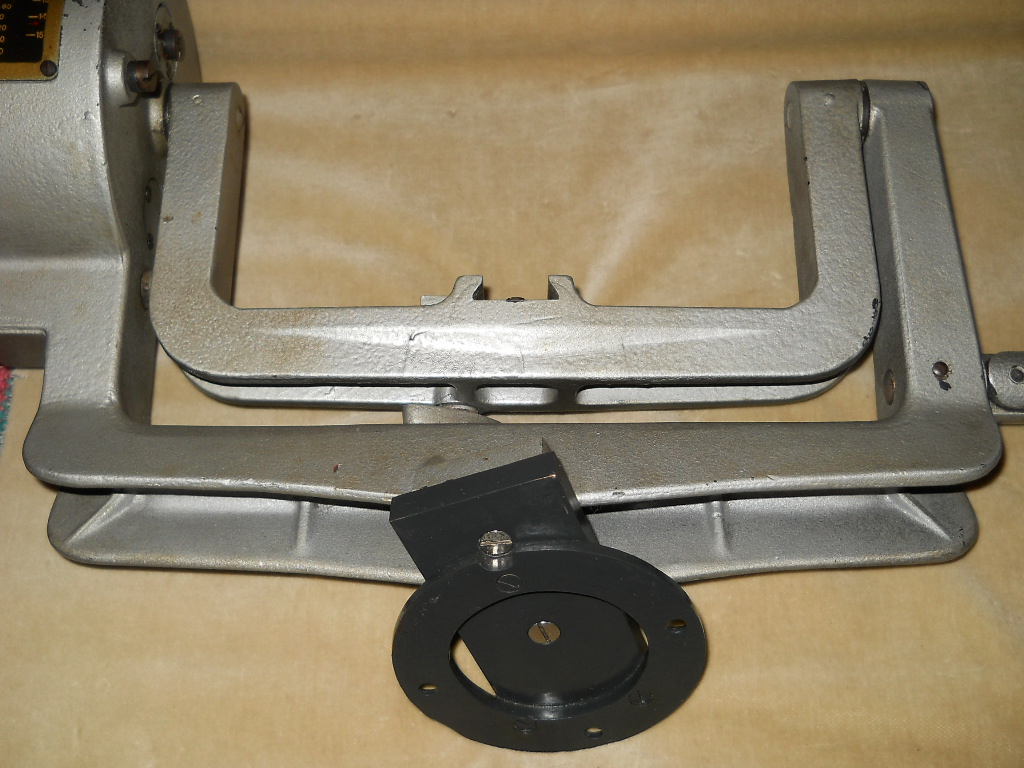

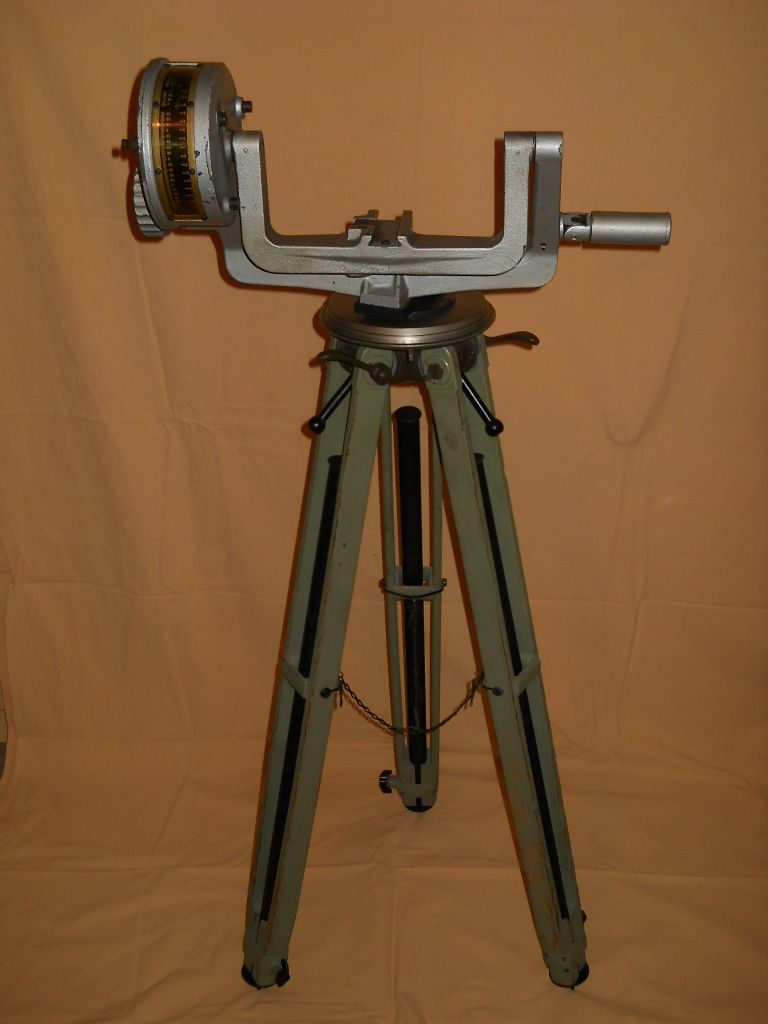

Die Wiege ist vom Hersteller
dkl - Josef Schneider
Kreuznach,
und ist die
frühere Ausführung vom
DF 10x80.

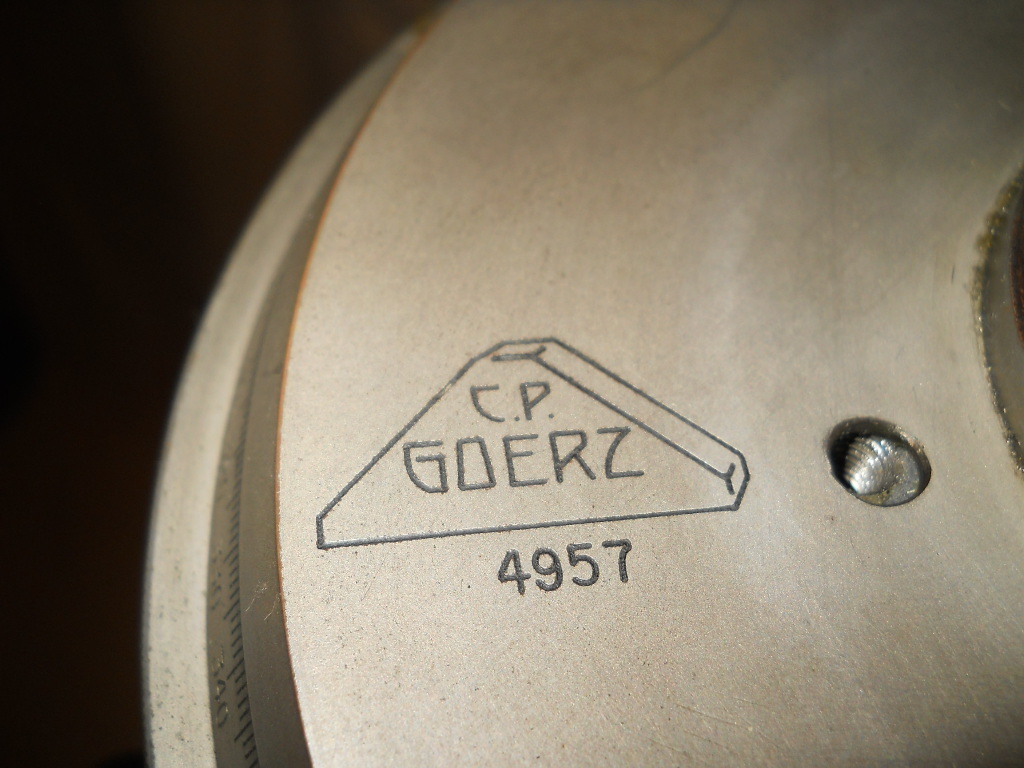

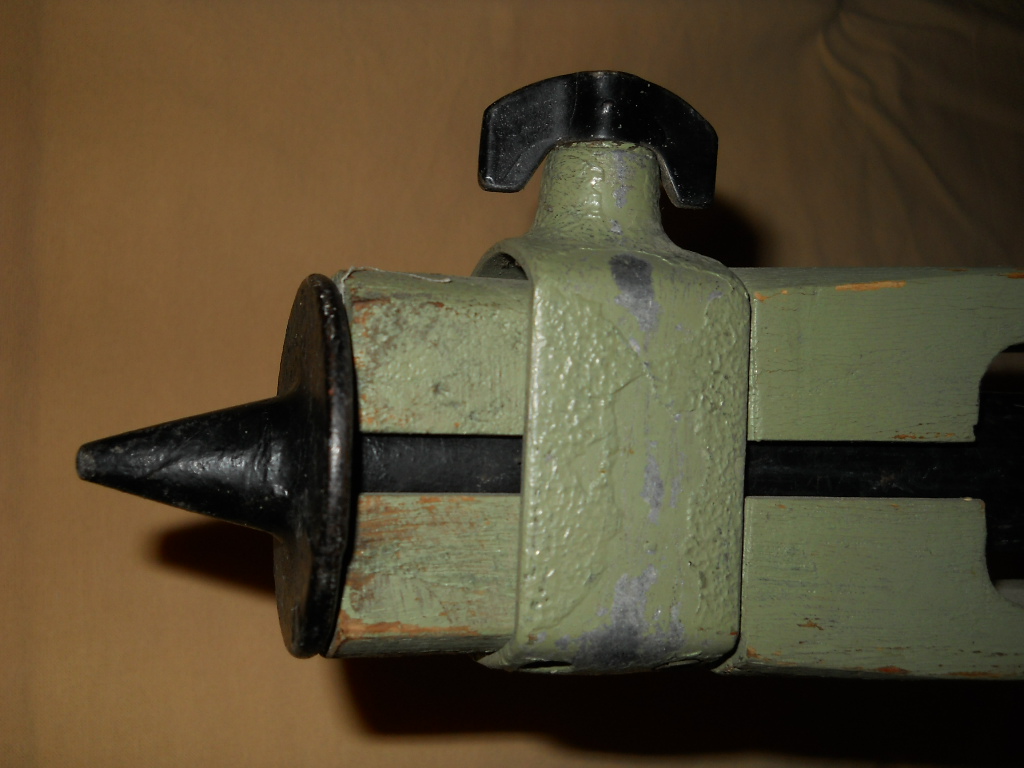

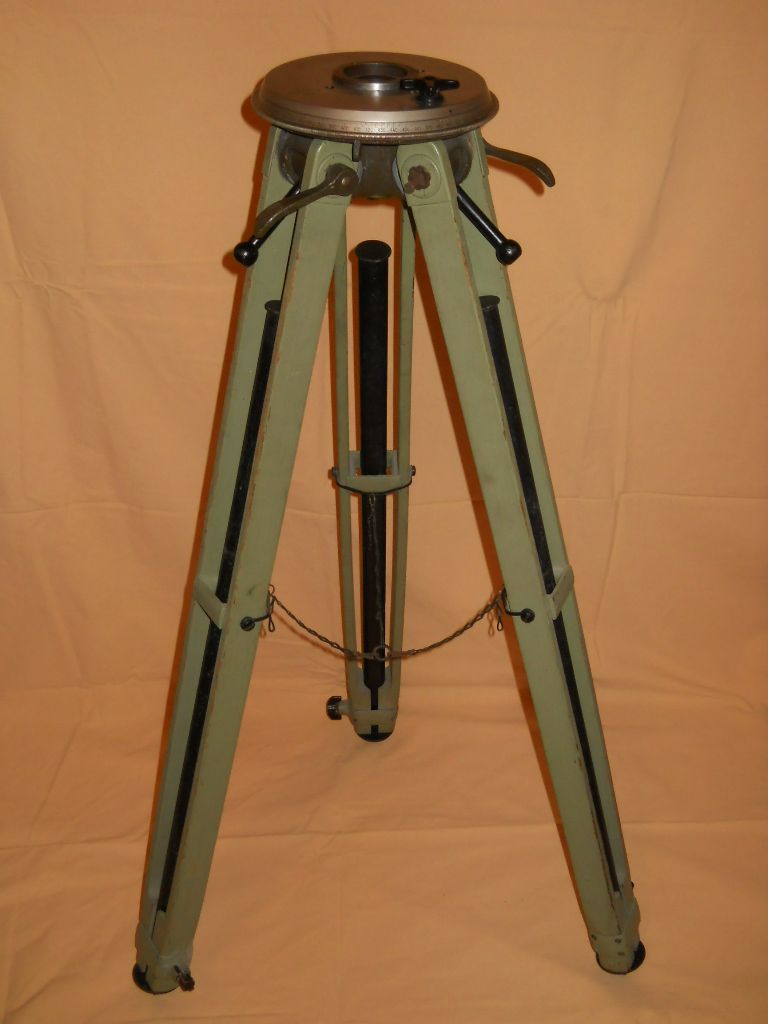

Das Stativ ist von C.P. Goerz.

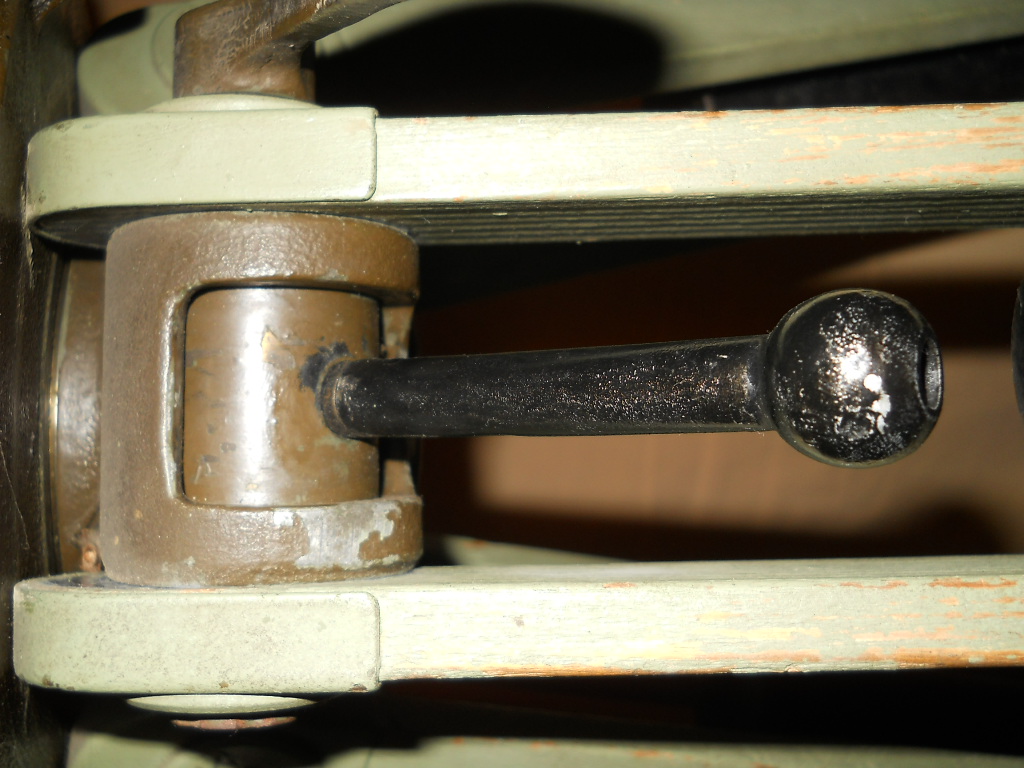

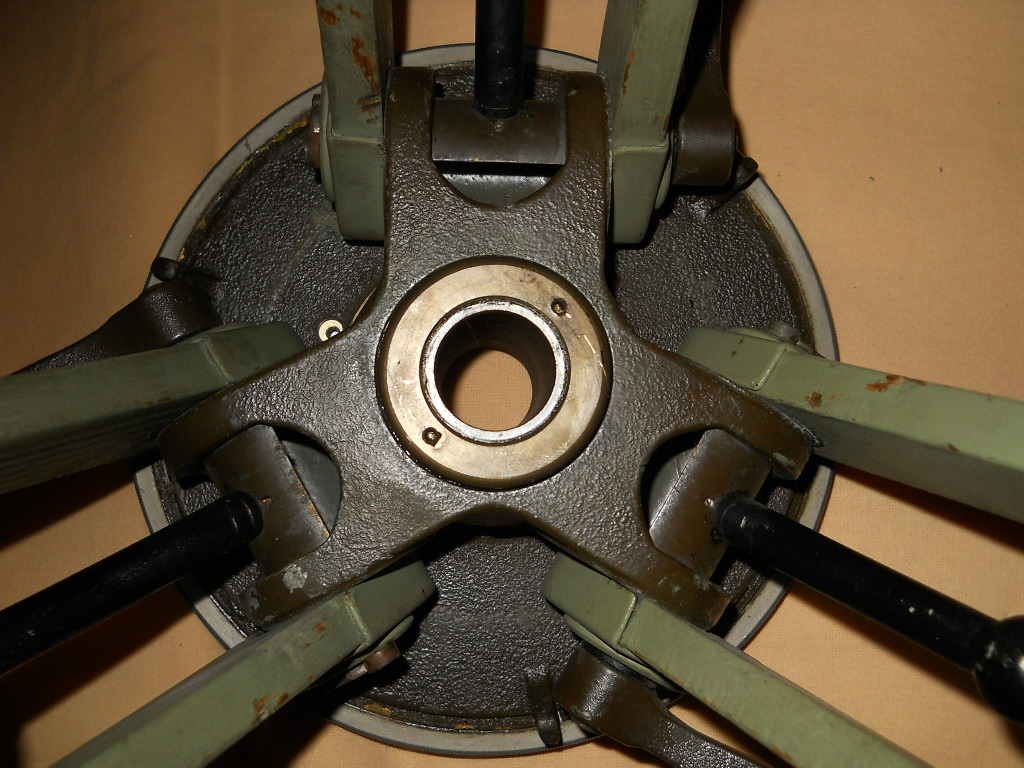

Das Stativ hat exzentrisch gelagerte Bolzen welche eine Feinregulierung der Horizontale ermöglicht.
Die Optik beinhaltet ein Amici Dachkantprismensystem mit
verkitteten
60° Umlenkprisma.
Zum Schutz der Okulare verfügt es über eine Okularbdeckung aus Bakelit.

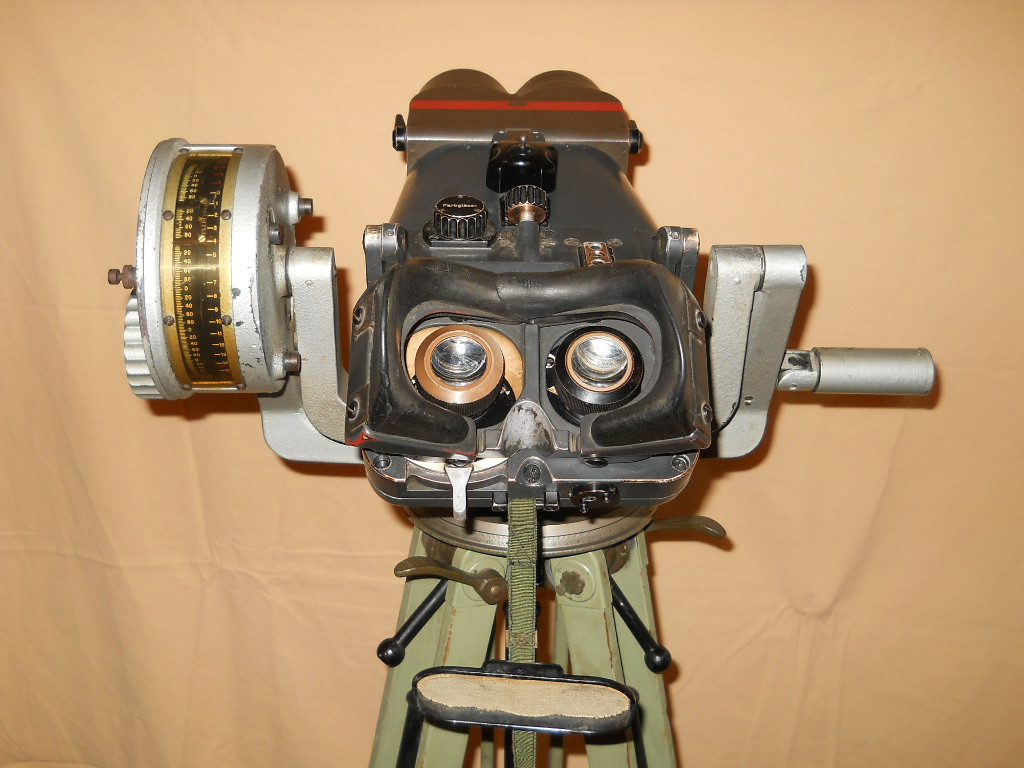

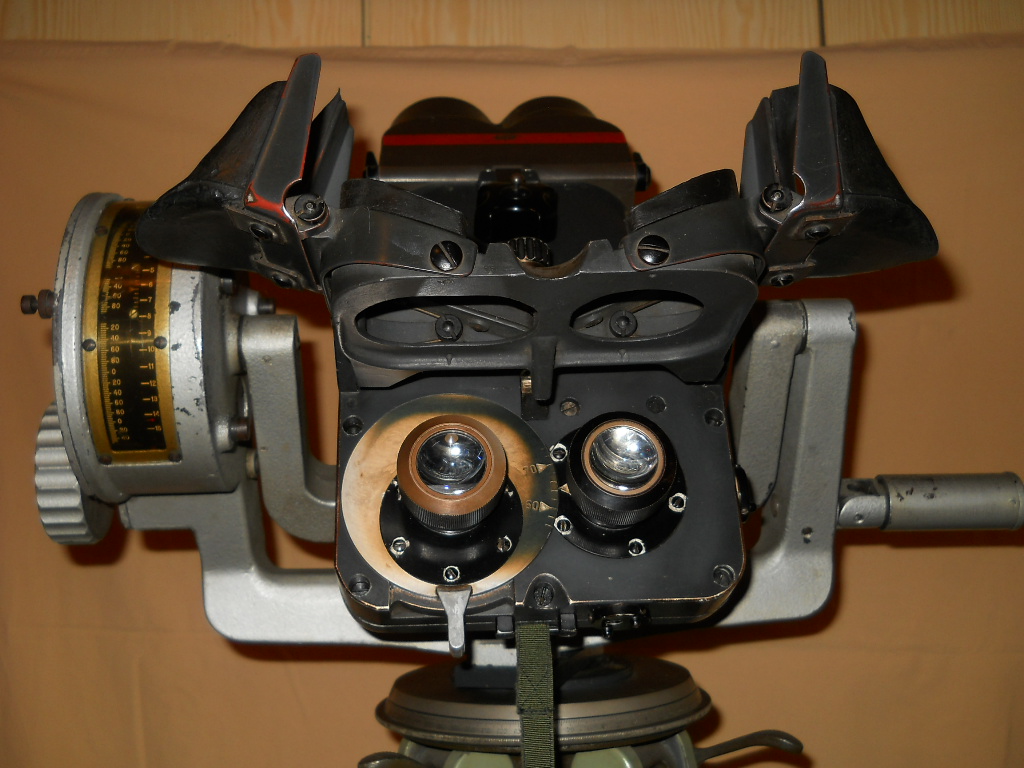

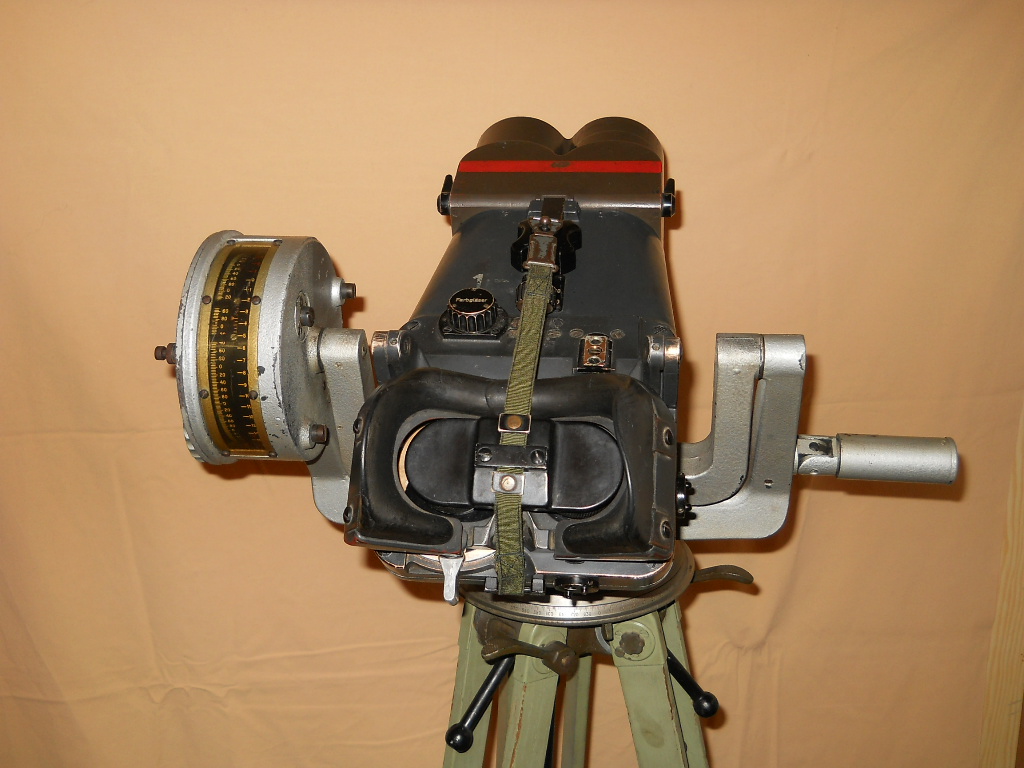

Eine komplexe Konstruktion ist die mehrfach verstellbare Stirnschutzkappe.
Einerseits sind die Gummiauflagen seitlich zum wegklappen.
Andererseits läßt sich der ganze Stirnschutz nach vorne aufklappen. So ist auch
ein Gebrauch mit Gasmaske zulässig.

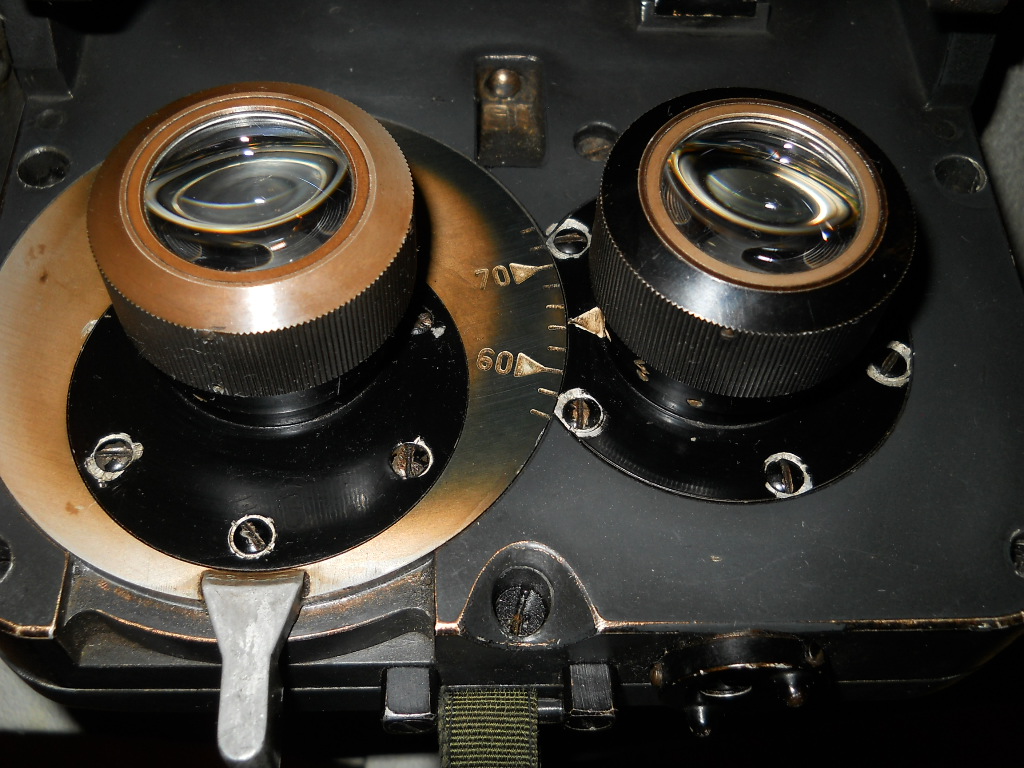

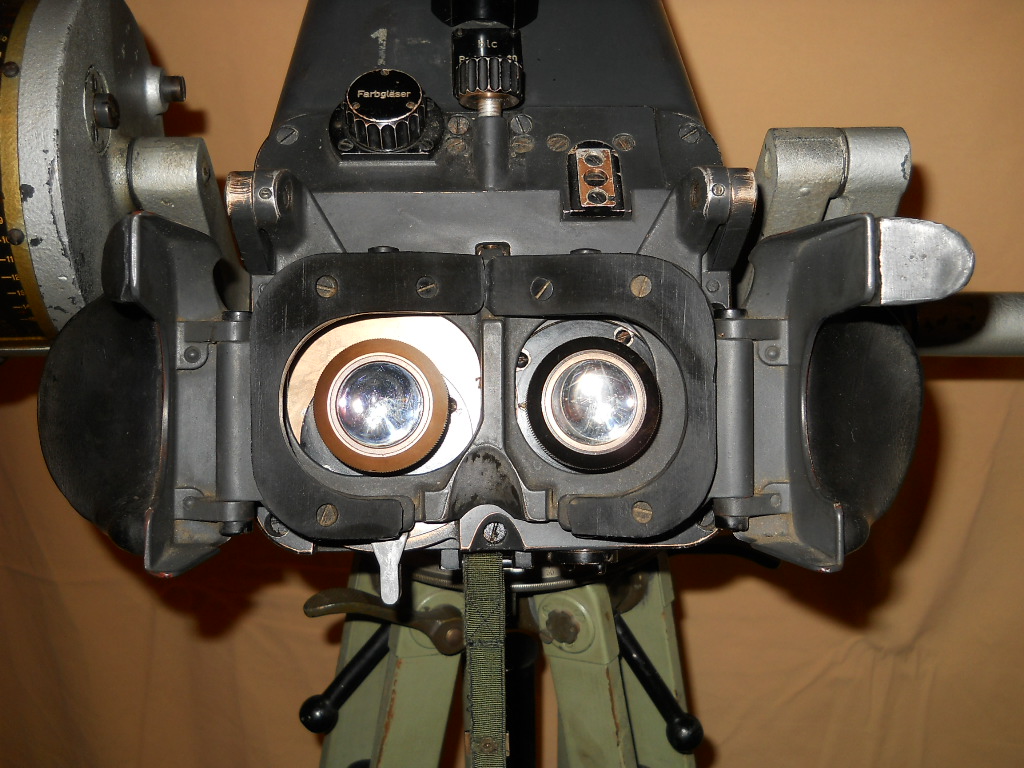

Zur Einstellung der Augenweite ist das linke Okular
exzentrisch
in einer dreh-
baren Scheibe
montiert.
Mit dem Hebel vorne
wird die Augeweite eingestellt.

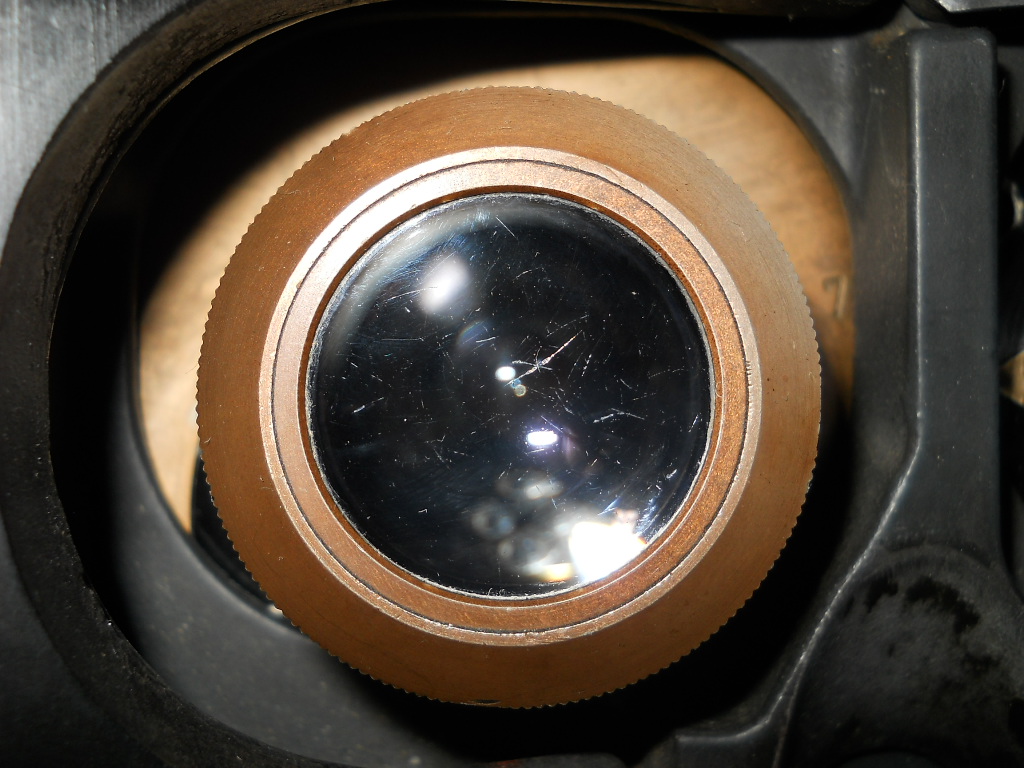

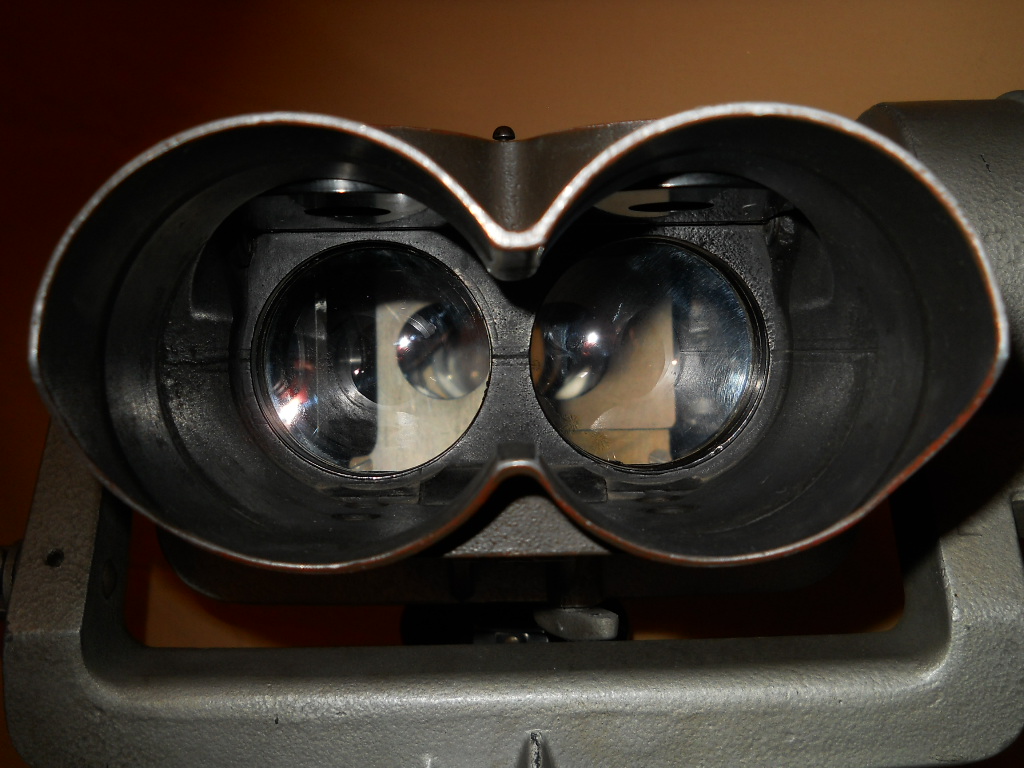

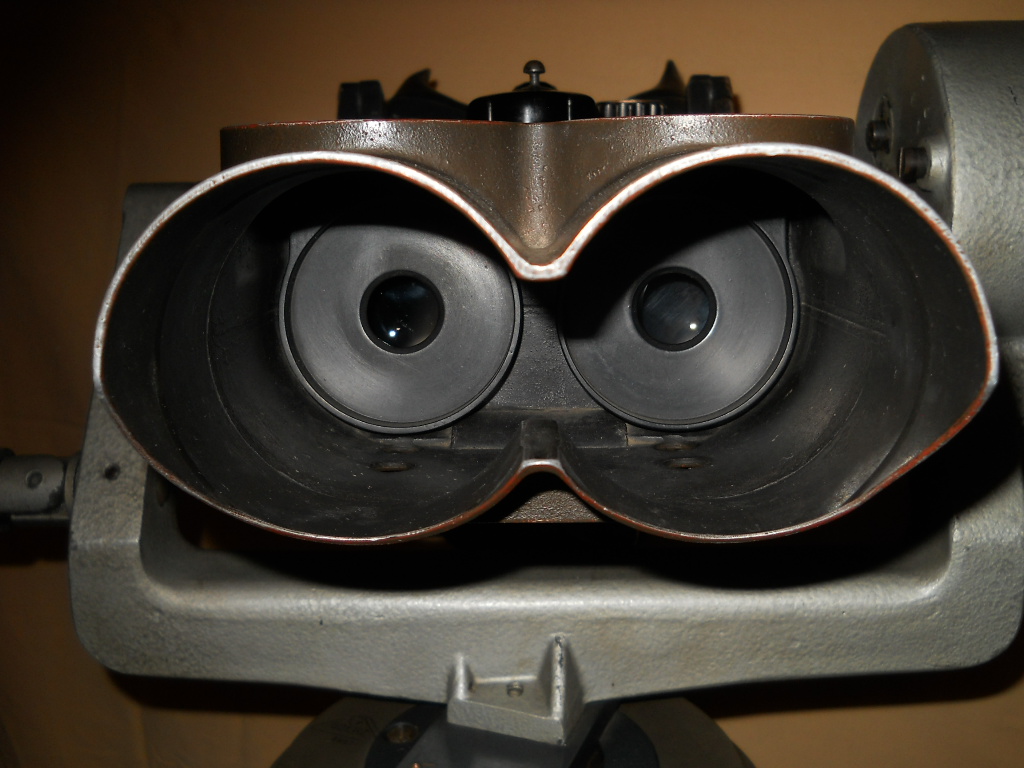

Die wuchtigen Okulare haben 40 mm im Durchmesser. Die
Okularlinsen
messen 26 mm.

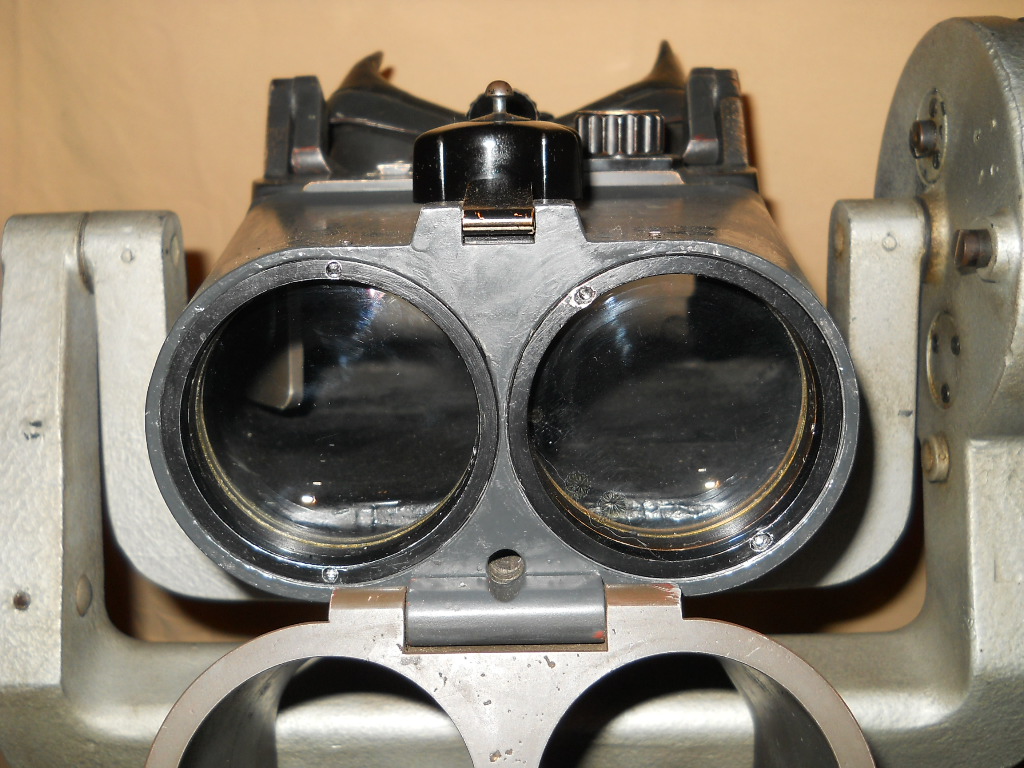

Das Regenschutzrohr ist zum Aufklappen.

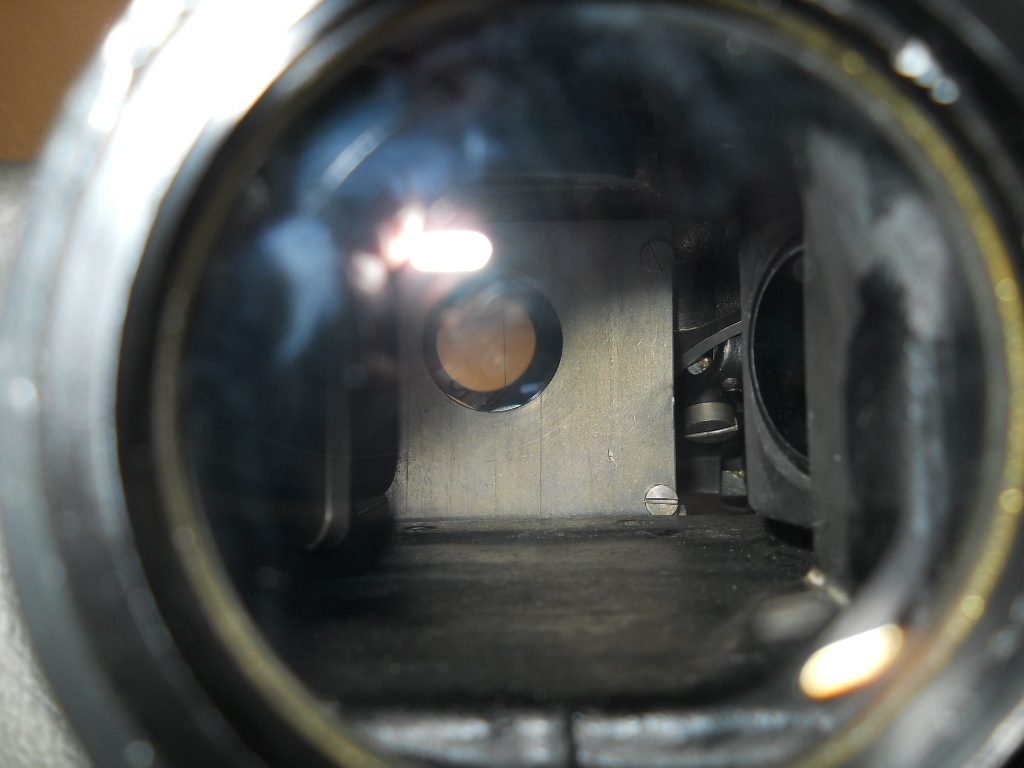

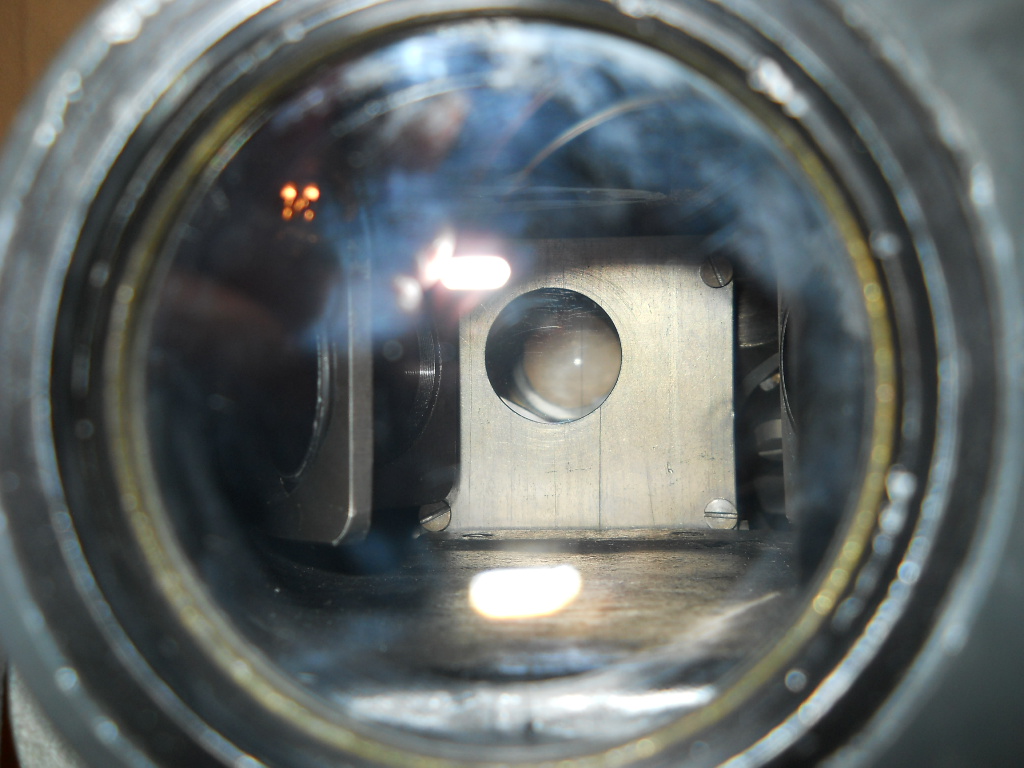

Im Inneren des Regenschutzrohres befindet sich zusätzlich
eine einschwenk-
bare Lochblende.
Sie bewirkt eine Eingrenzung des wirksamen Objektivdurchmessers.

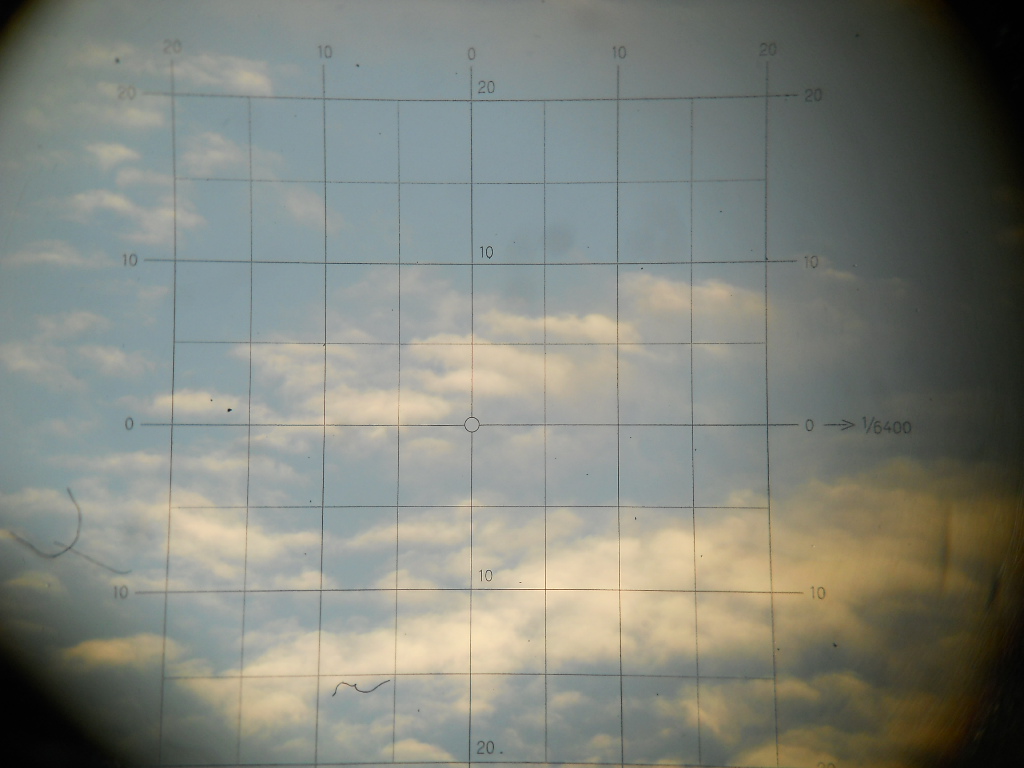

Die Strichplatte unterscheidet sich vom stationären
Richtmann-Fernrohr RM-F.
auf dem 4 m EM. Bei diesem Belegstück ist
eine aufwendige,
beleuchtbare
Gitternetzplatte
verbaut.
