SAMMLERHIGHLIGHT!
SELTENE GESCHÜTZOPTIK - EXPORT FÜR DIE
SCHWEDISCHE MARINEARTILLERIE
CARL ZEISS JENA
57 mm KANONE M/89B

mit Strichplatte und drei einschwenkbare Farbfilter!

Diese frühe Geschützoptik von Zeiss stammt aus der Zeit vor dem WK I.
Die Beschriftung in schwedisch identifiziert das Zielfernrohr als ein
Zeiss Exportmodell für Schweden.

Die Beschriftung "M/09 till 57 mm k M/89B" gibt uns den Herstellungs-
zeitraum und das Geschützmodell bekannt. "M/09" besagt, es handelt
sich um das Modell 1909. "till" bedeutet "zu" 57 mm Kanone M/89B.

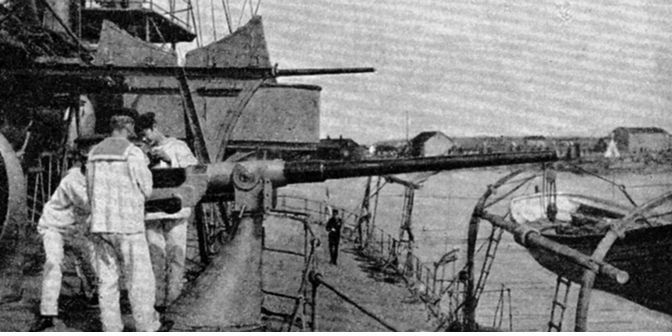

Hier sieht man ein Archivfoto der 57 mm M/89B Kanone. Es ist ein schwedisches
Marineartilleriegeschütz, das auf vielen Kriegsschiffen der schwedischen
Marine eingesetzt wurde. Es wurde aber auch in der Küstenartillerie ver-
wendet. Einige wurden auch noch im WK II als Flugabwehrgeschütz bei
der Kriegsmarine verwendet.

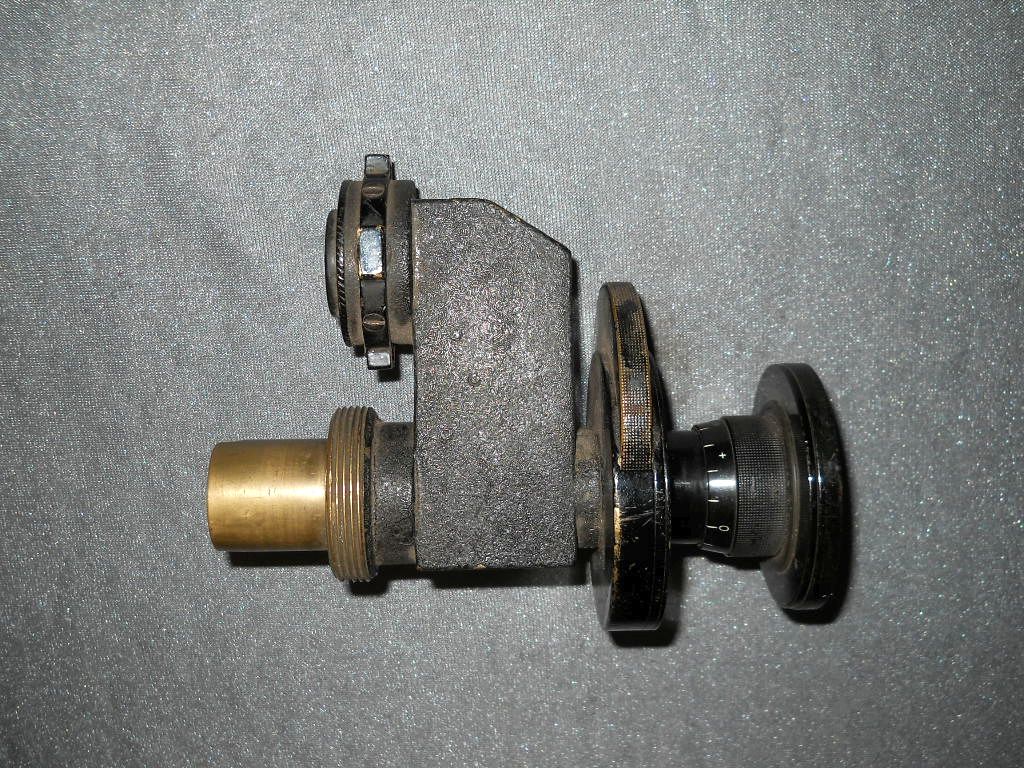

Die Kenngröße ist 2,5 x 18. 2 1/2 - fache Vergrößerung mit 18 mm Objektiv.
Es hat drei einschwenkbare Farbfilter in rot, grün und grau.

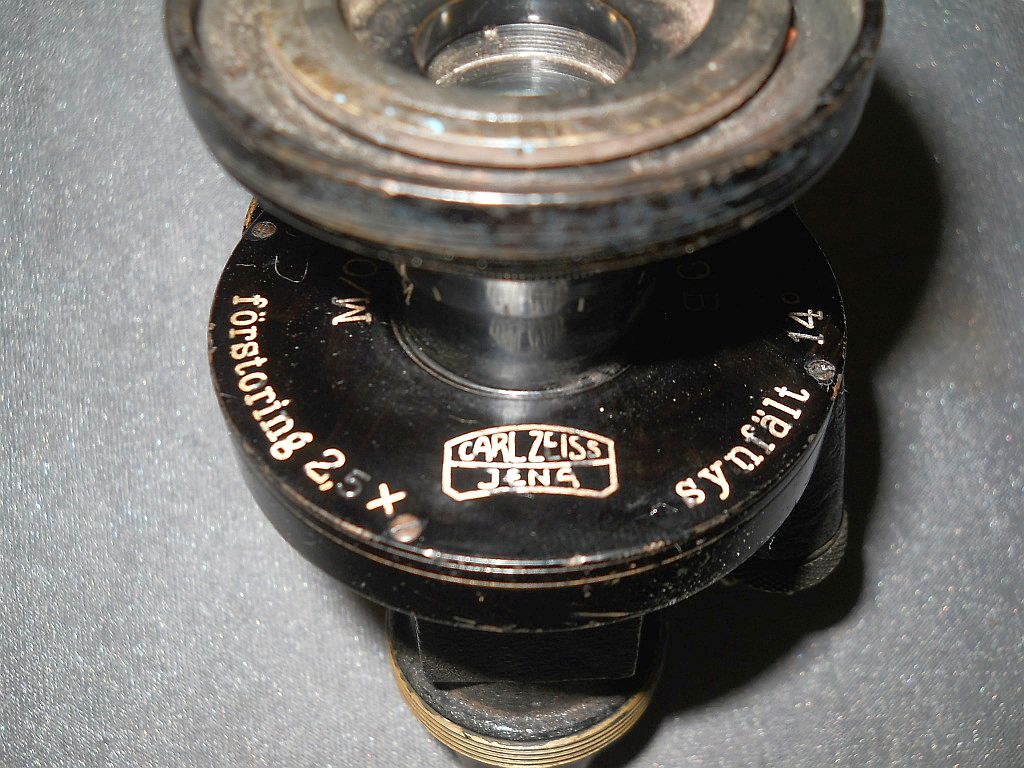

Das Zeiss-Logo. Links davon "förstoring 2,5x", rechts davon "synfält 14°".
Das heißt übersetzt "Vergrößerung 2,5x" und "Sehfeld 14°".

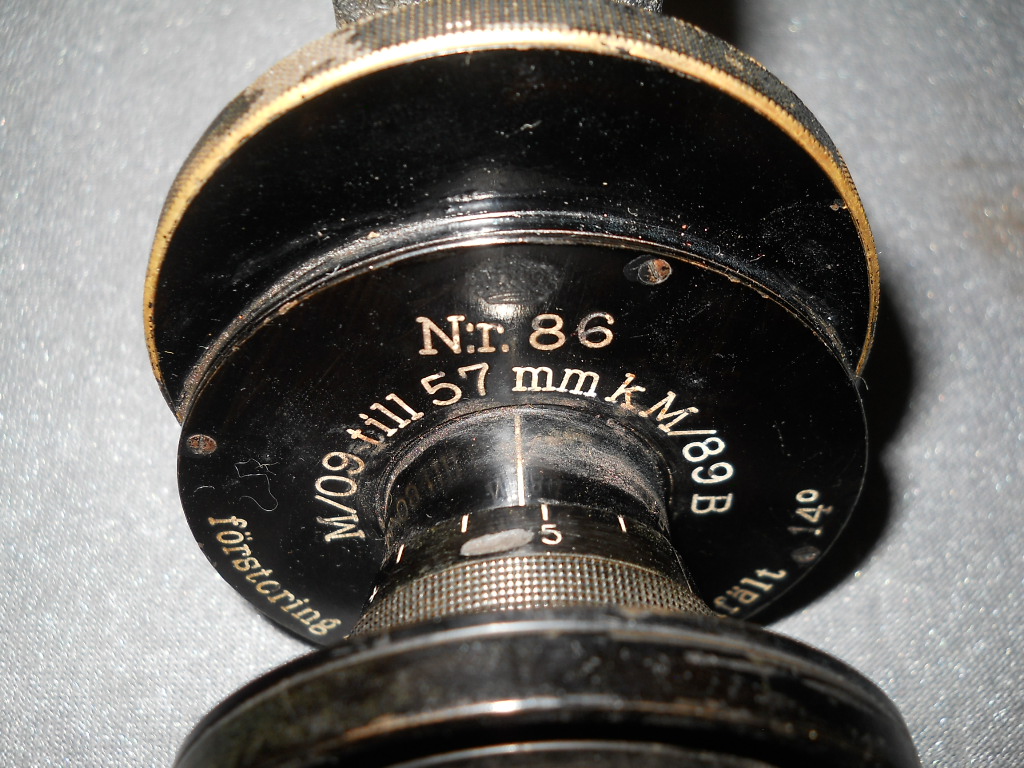

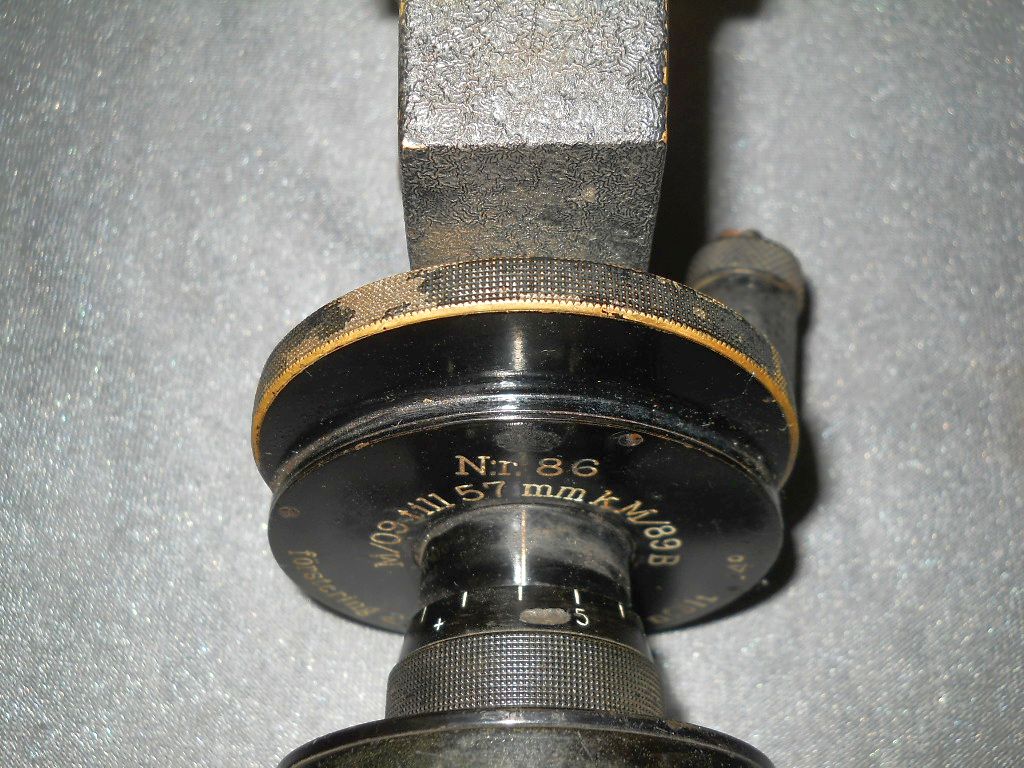

Oberhalb ist die Beschriftung von Modelljahr und Kanonentyp. "M/09
till (zu) 57 mm k M/89B. Die Nummer Nr.86 ist eine Evidenznummer.

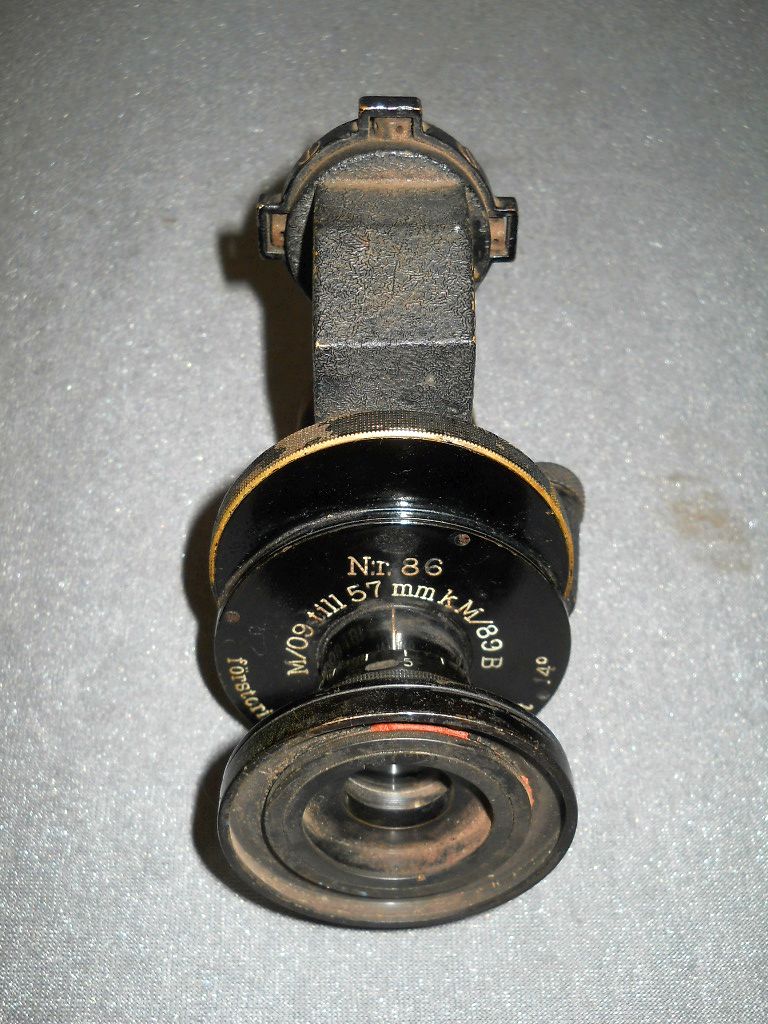

Nach dem Okular befindet sich das Filtergehäuse mit dem drehbaren
Rändelring zum Einblenden der Farbfilter.

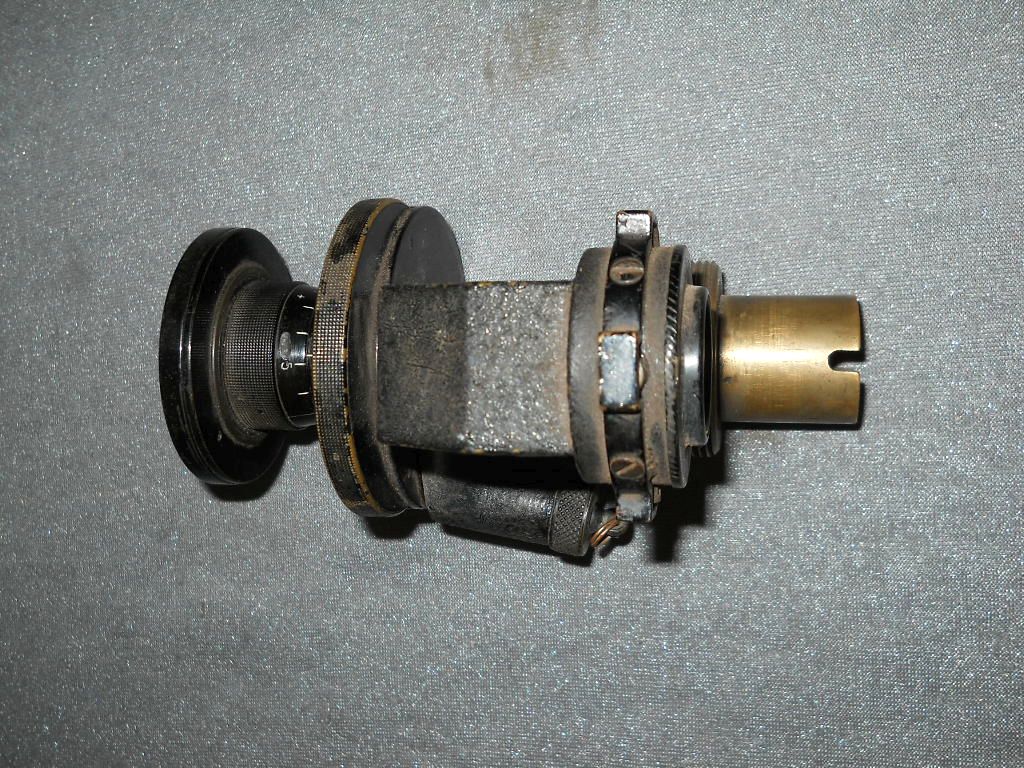

Das ist die Einheit der Strichplattenbeleuchtung mit Sicherungsschraube.

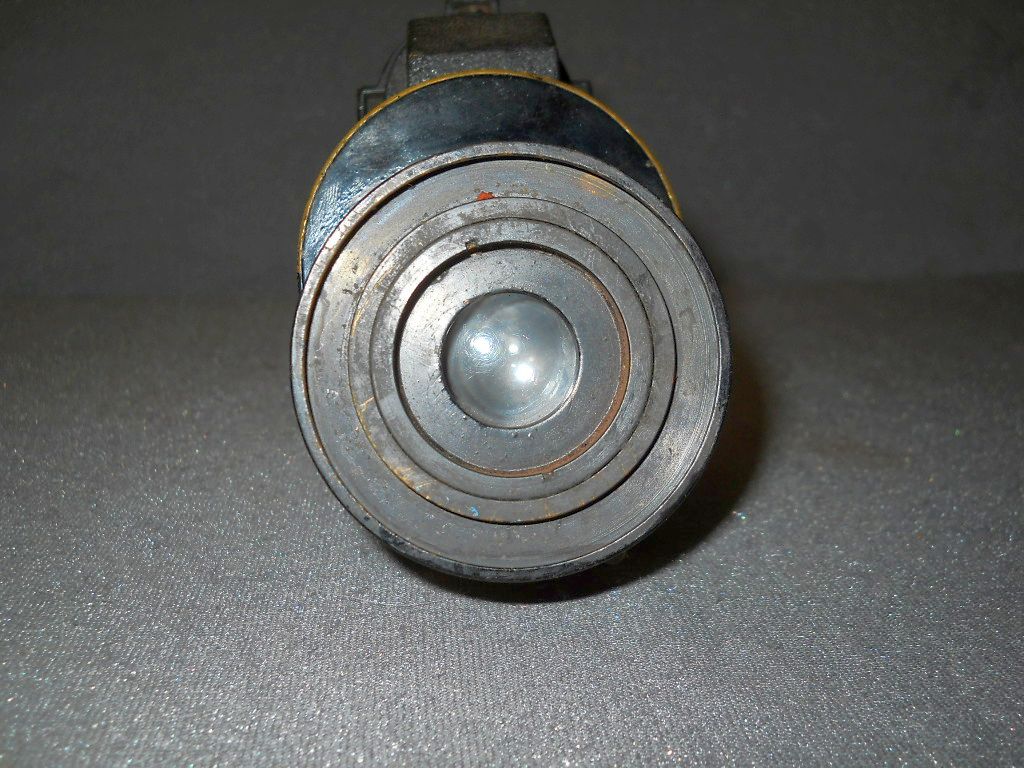

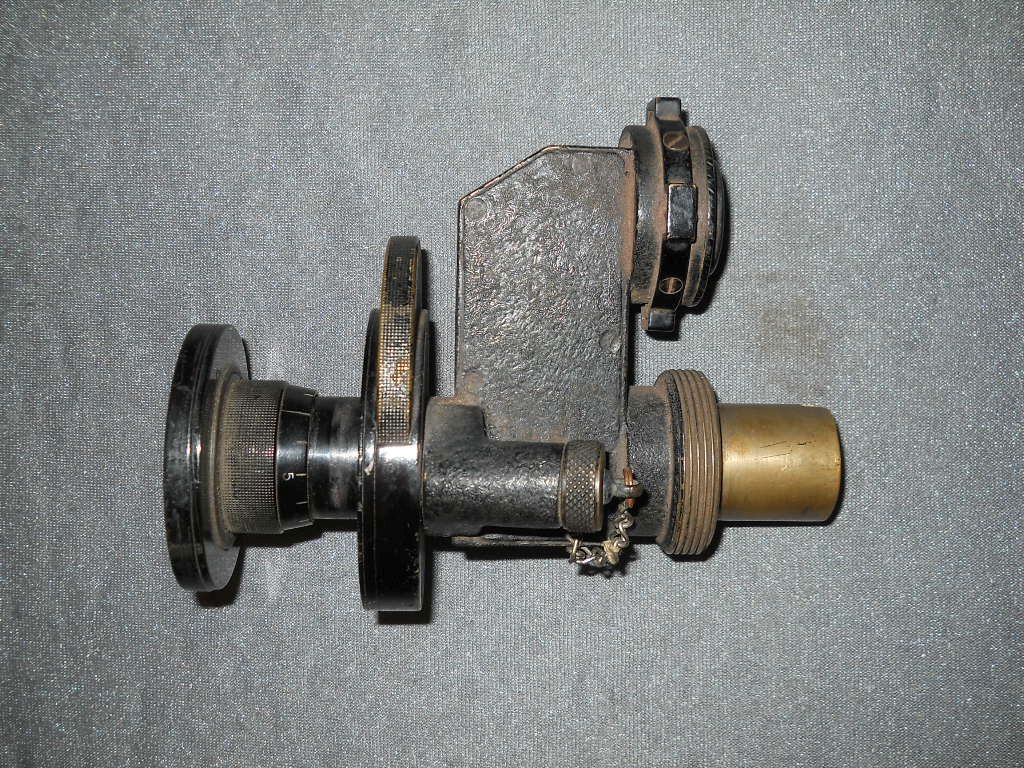

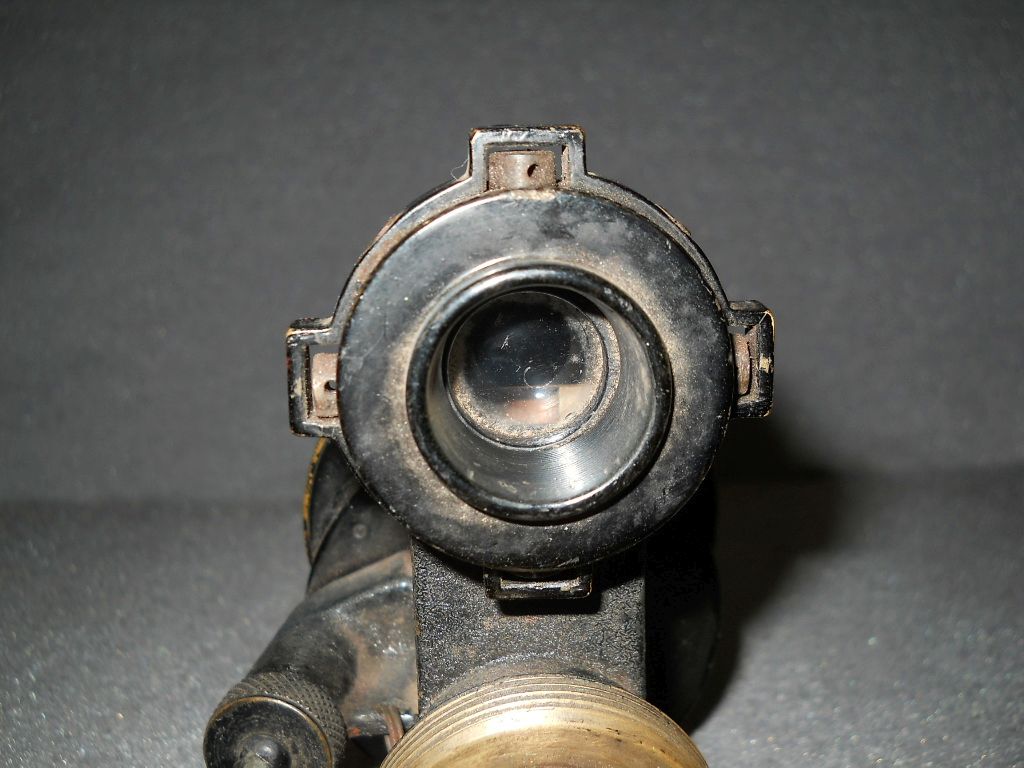

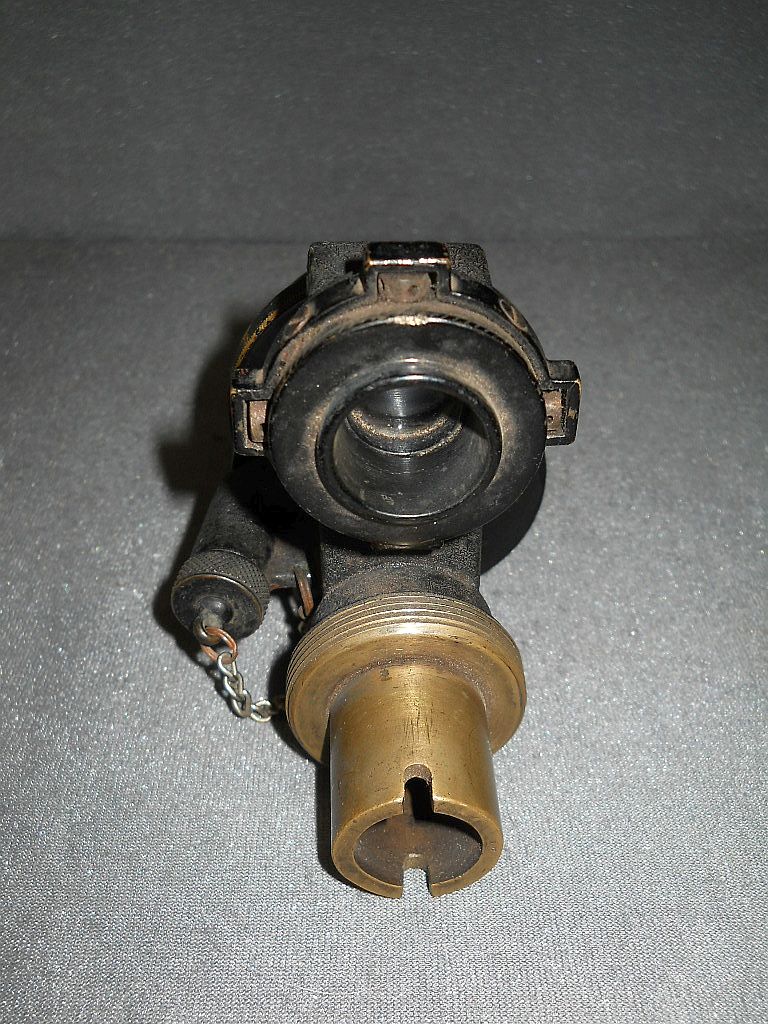

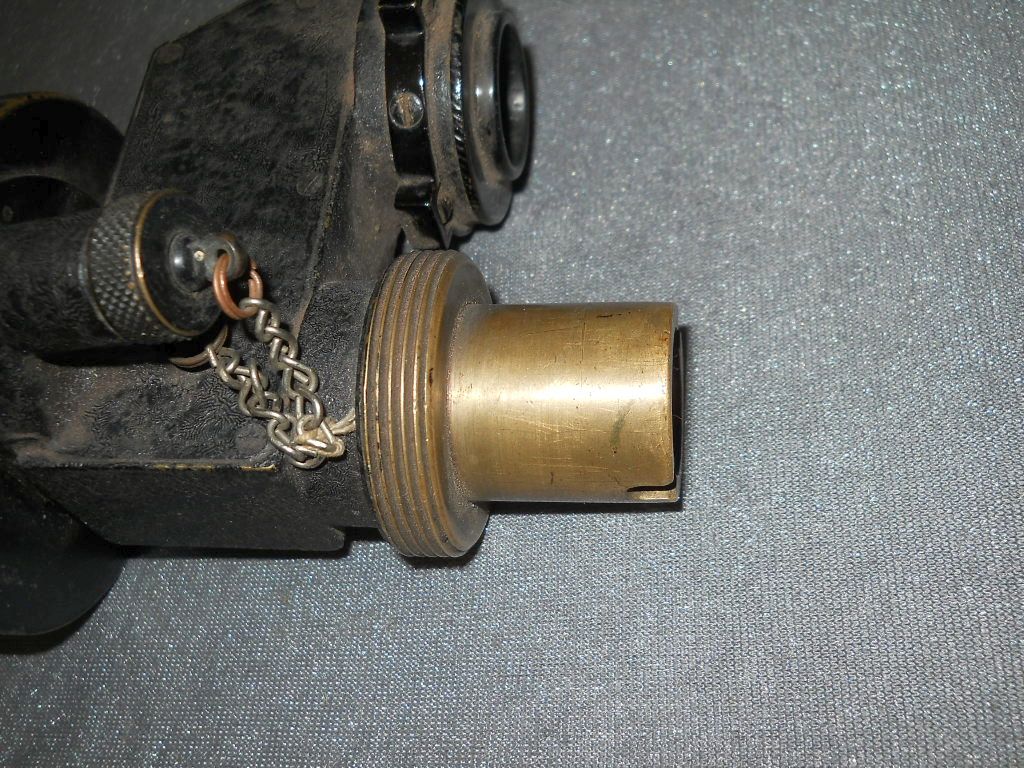

Ein Messingstutzen mit Gewinde dient der Verbindung mit dem Geschütz.

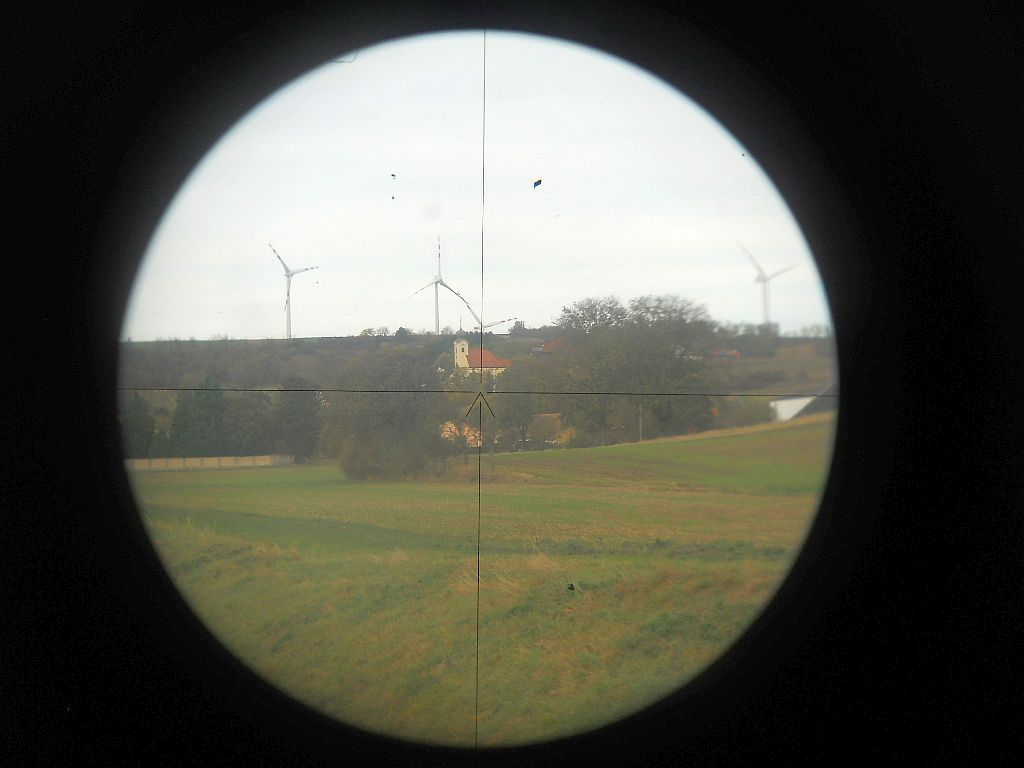

Die normale Durchsicht mit Strichplatte.

Die Durchsicht mit dem Rotfilter.

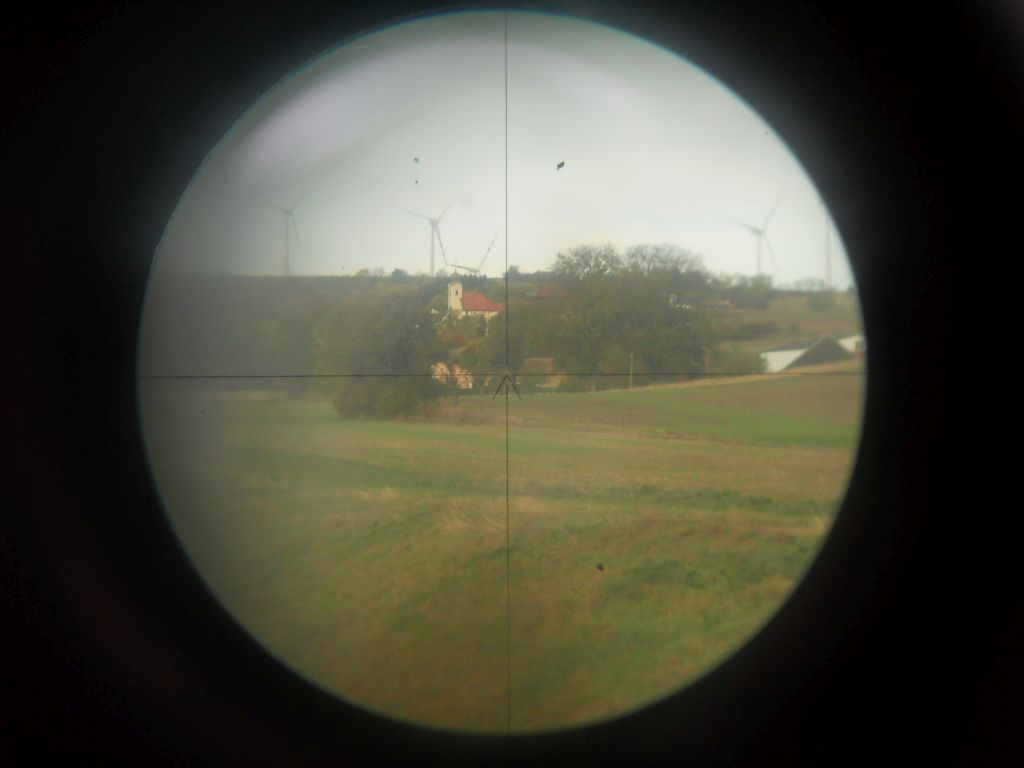

Die Durchsicht mit dem Grünfilter.

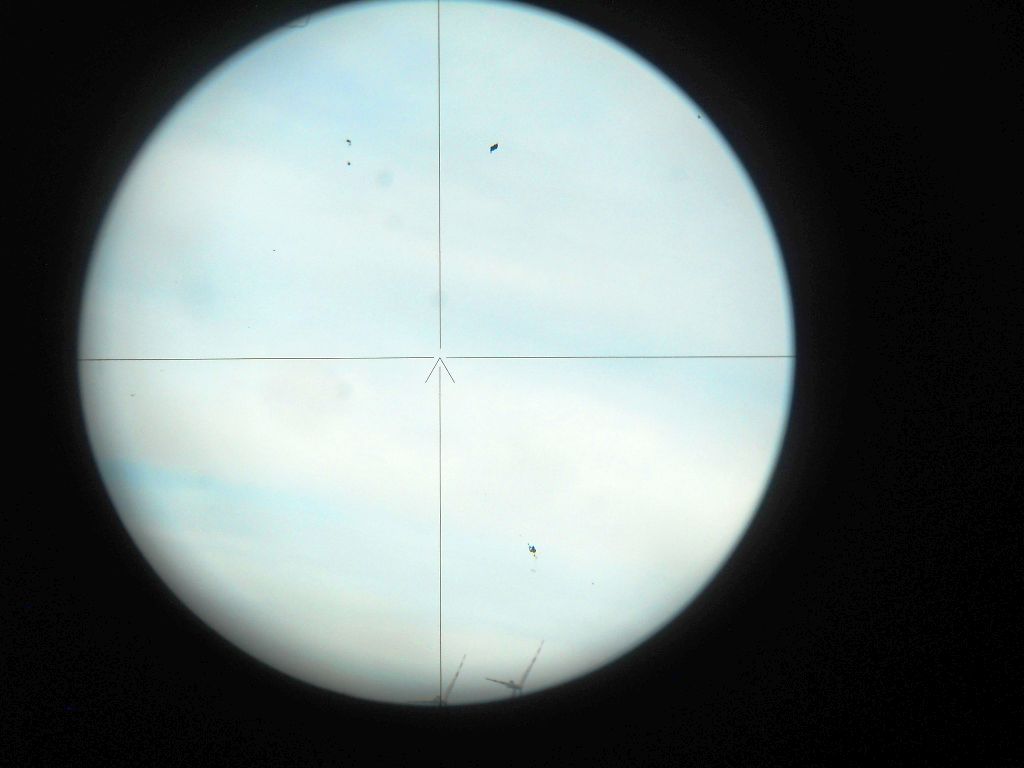

Die Strichplatte im Detail.

Länge = 14 cm, Höhe = 12 cm, Gewicht = 1200 g.

.

.
