SEHR SELTENES SAMMLERHIGHLIGHT!
CARL ZEISS JENA
HYPOPLAST 1911
10x
MIT STRICHPLATTE!
Ein besonders seltenes und spezielles Modell eines Scherenfernrohres ist das
Zeiss Hypoplast 1911.
Es ist eine Variante zwischen Scherenfernrohr und Winkelfernrohr mit nur
einer Gerbrauchsstellung und dient der
geschützten Beobachtung aus einer
Deckung heraus.
Die beiden Fernrohrarme stehen in einem Winkel von 90°
zueinander. Durch
den erweiterten Objektivabstand ergibt sich dem Beobachter eine erhöhte
Bildplastik und
dadurch eine bessere Unterscheidung der Tiefenabstände.
Die Kenngröße ist 10x50.
10-fache Vergrößerung mit 50 mm Objektive.
Die Aus-
trittspupille ist 5 mm. Das Sehfeld beträgt
79m/1000m.
Das Hypoplast beinhaltet
ein Porro II Prismensystem.

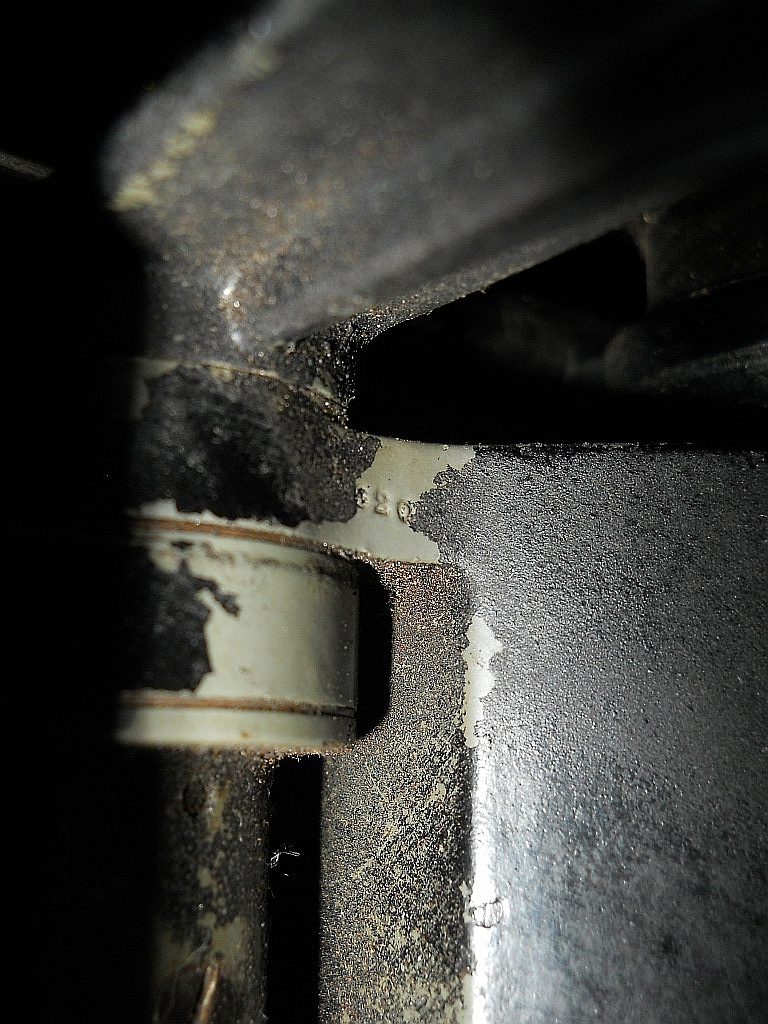

Die Seriennummer ist 620. Laut Carl Zeiss Museum gab es zwei Ausführungen
vom
Hypoplast.
Das Bild zeigt die erste Ausführung, das Hypoplast 1910.
Anstelle vom Dreh-
knopf zur Augenweiteneinstellung hat
es eine Kette
an dem die beiden
Fernrohrarme aufgehängt
sind.

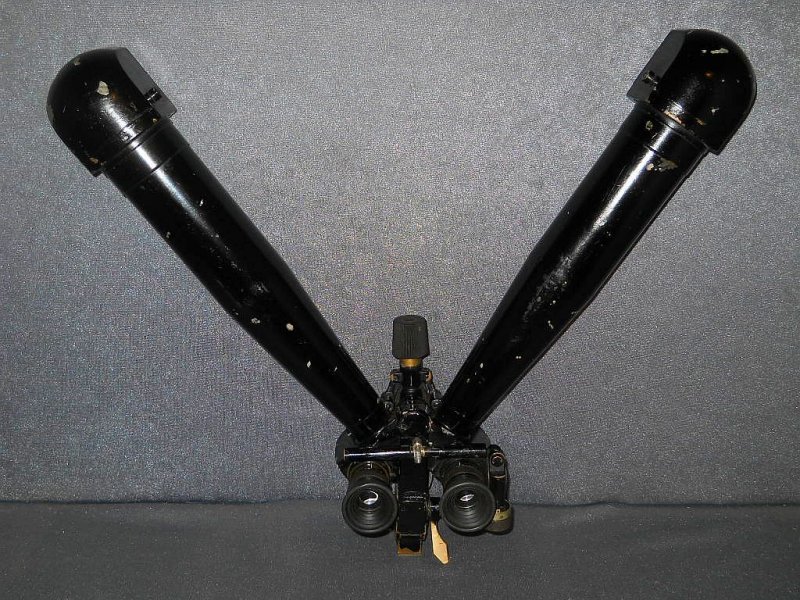

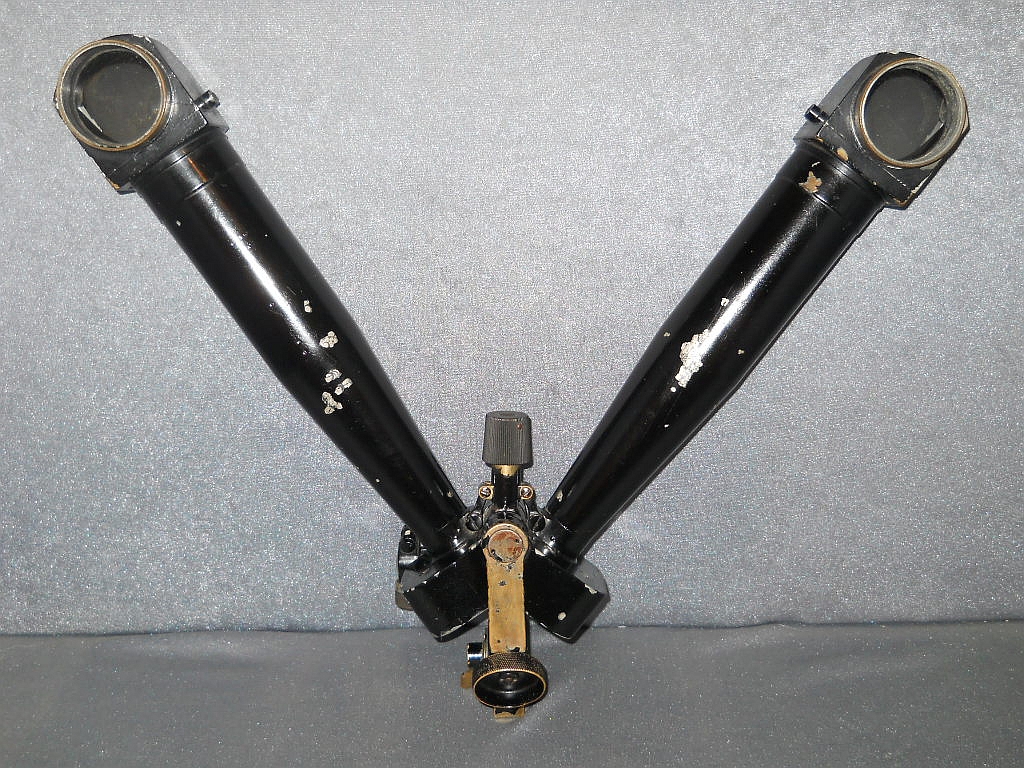

Die Gebrauchsstellung mit gespreitzen Armen.

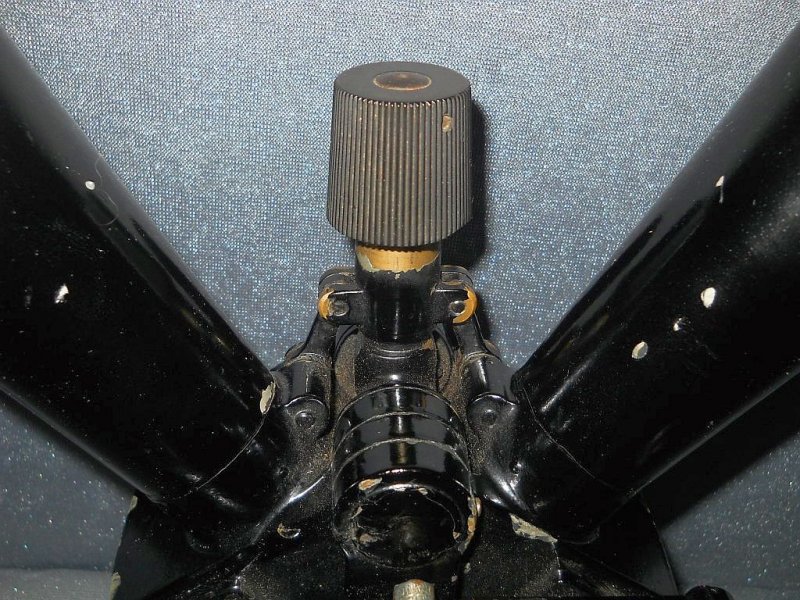

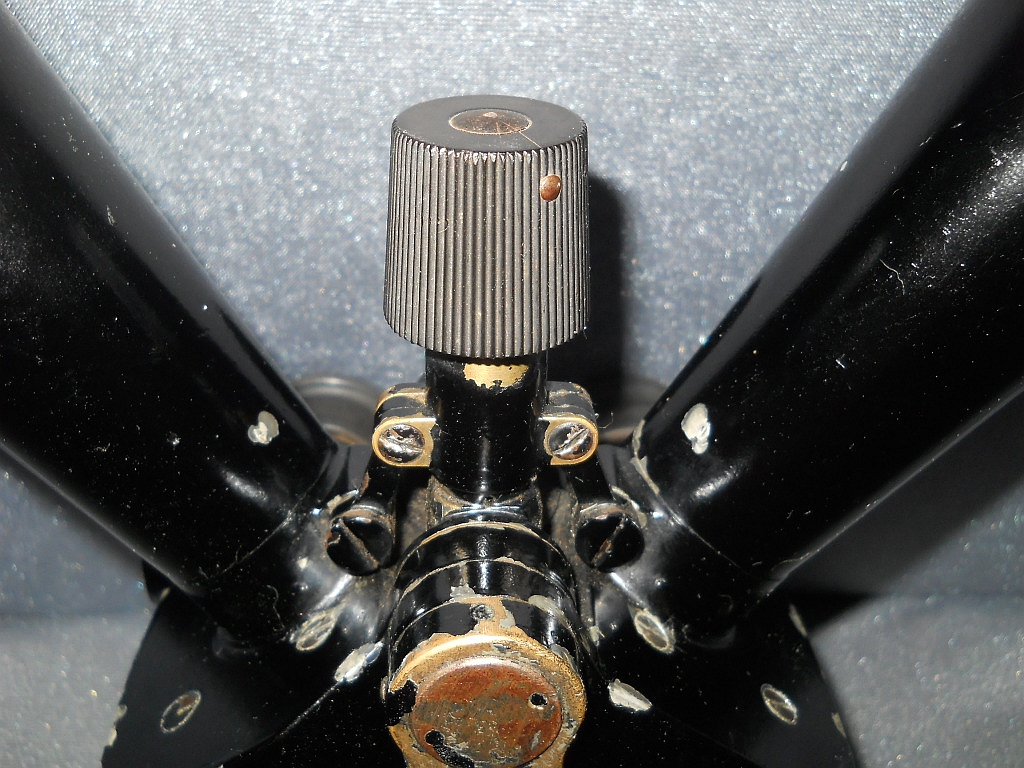

Der Drehknopf zur Augenweiteneinstellung.
Die Vorrichtung ist mit kurzen Scharnieren an den beiden
Fernrohrhälften
verbunden. Eine Gewindeschraube im Inneren
bewirkt durch Drehen des
Knopfes die Einstellung
des Augenabstandes.

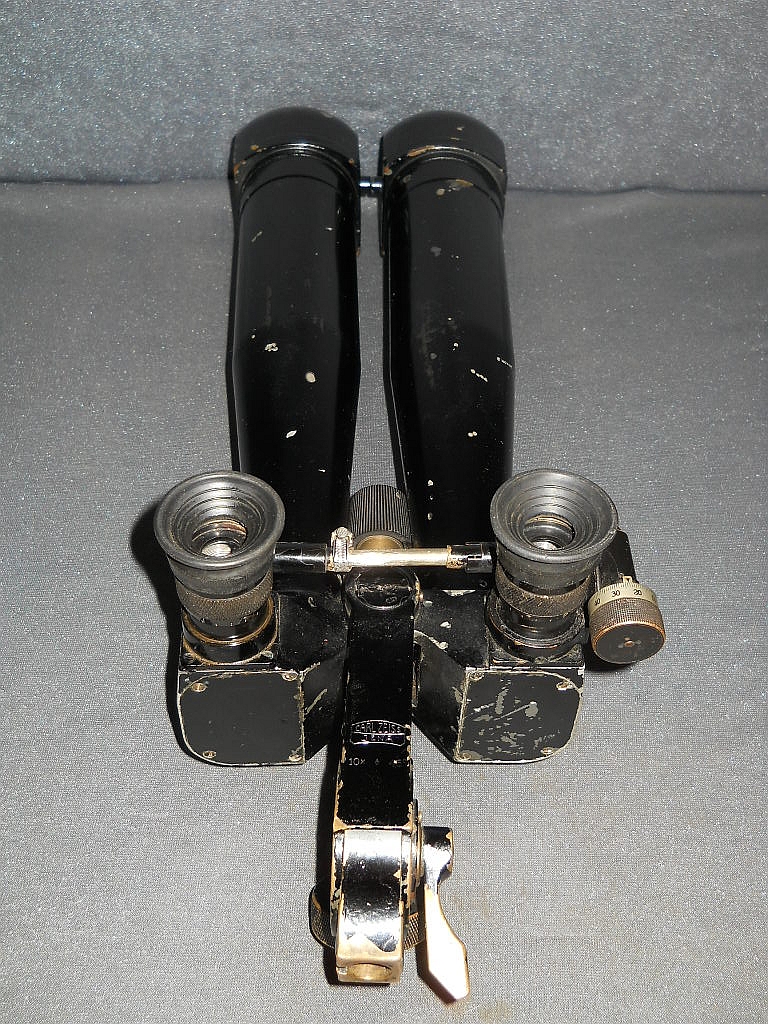

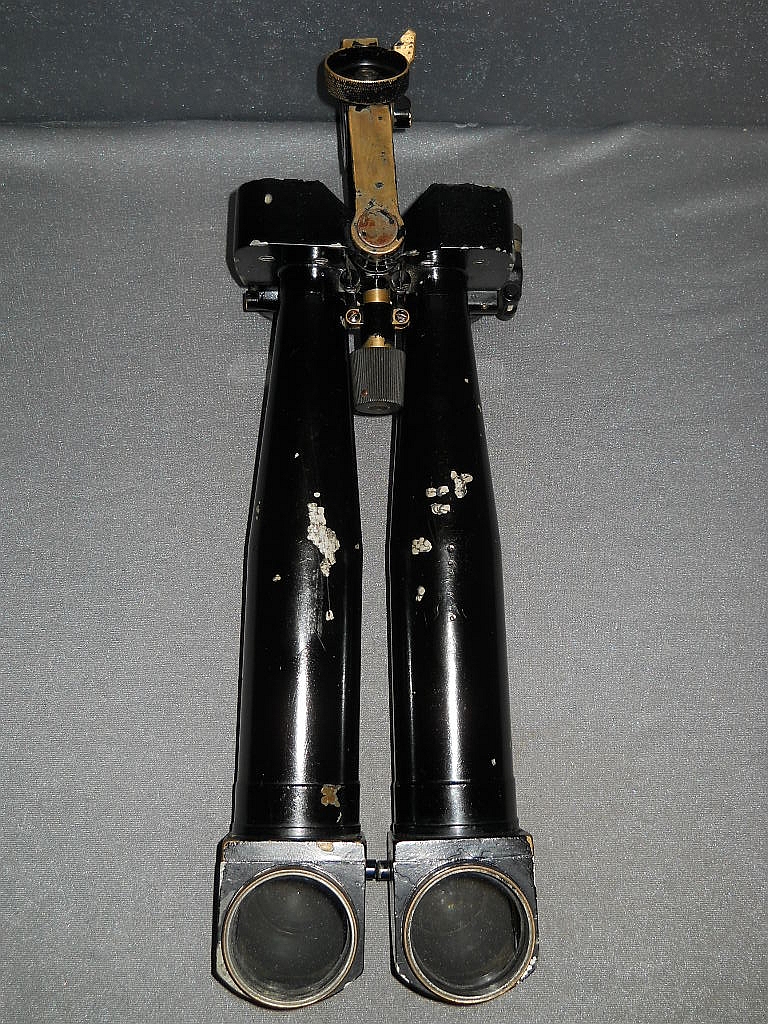

Das Hypoplast in der Transportstellung.

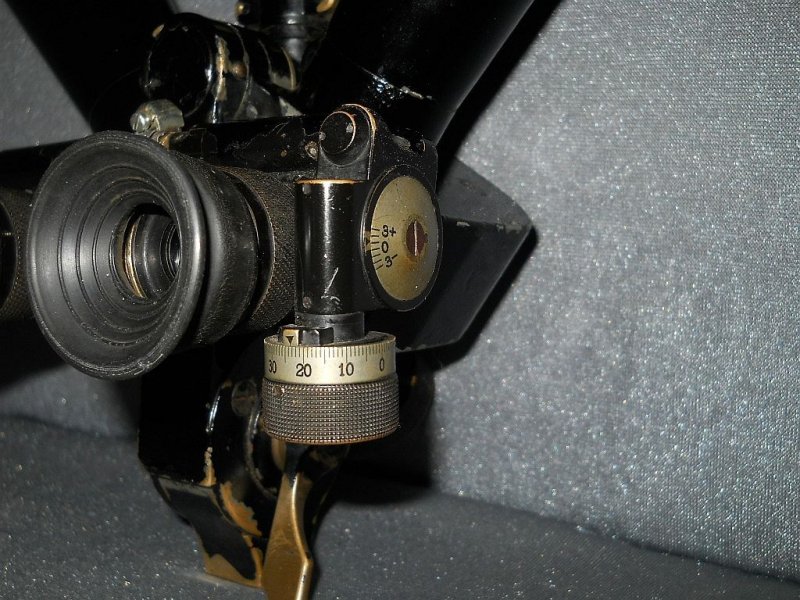

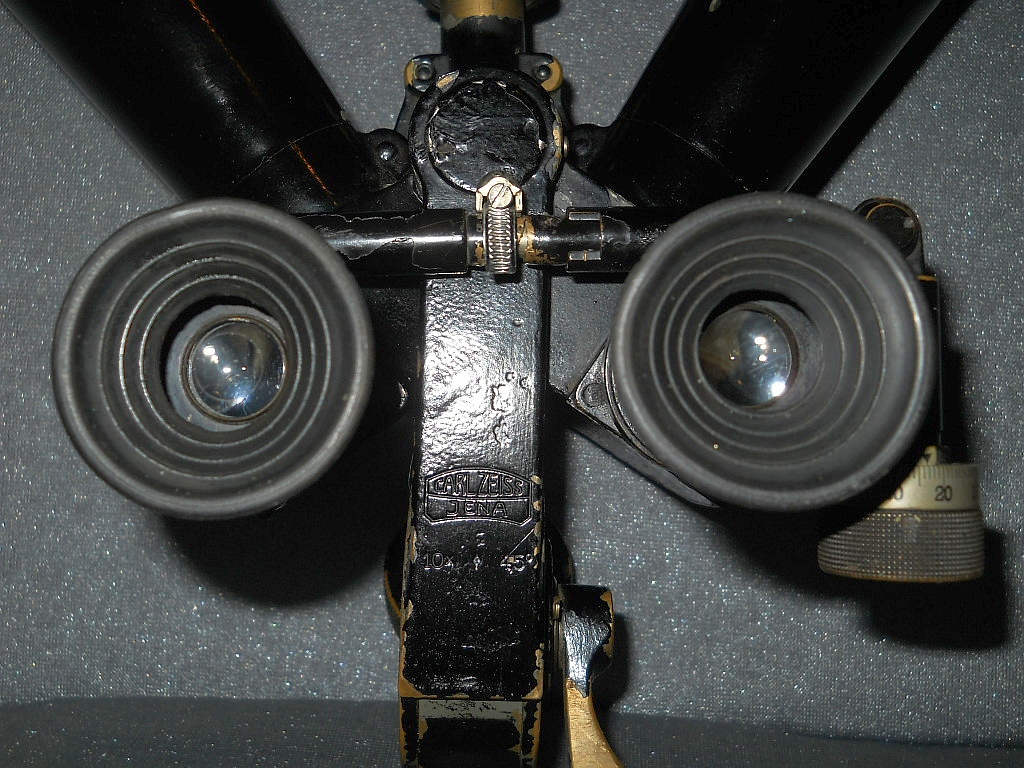

Das Gerät ist mit einer Geländemeßwinkellibelle mit Skala ausgestattet.

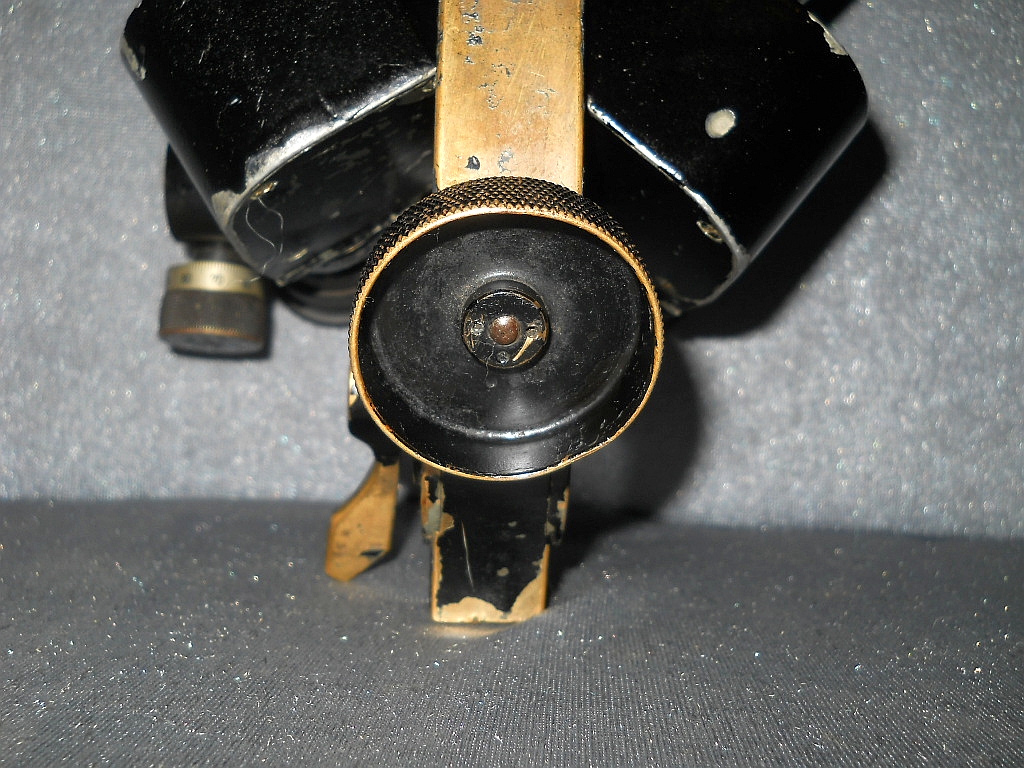

Das Drehrad zur Einstellung der verikalen Lage.

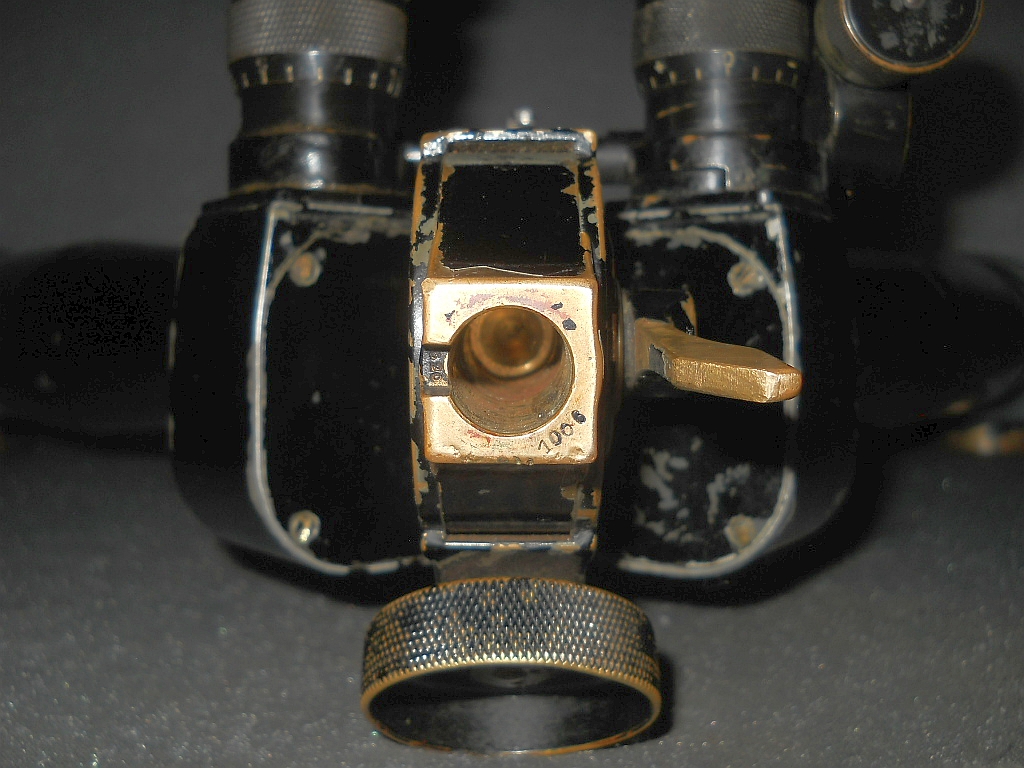

Die Stativaufnahme mit 12 mm Durchmesser.
Die rechte Durchsicht mit Strichplatte.
Breite = 14 cm, Höhe = 48 cm, Gewicht = 3040 g.
