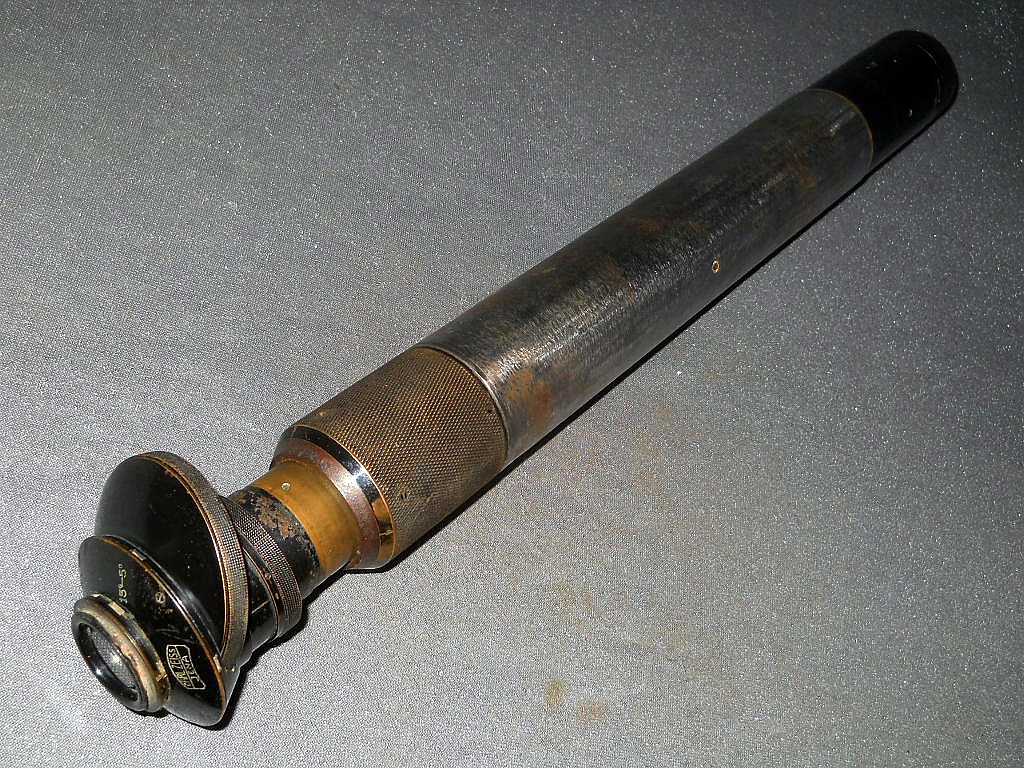

Das Pankratische Schartenzielfernrohr mit stufenloser veränderbarer
Vergrößerung war eine Höchstleistung in der Entwicklungsgeschichte
von Zeiss.

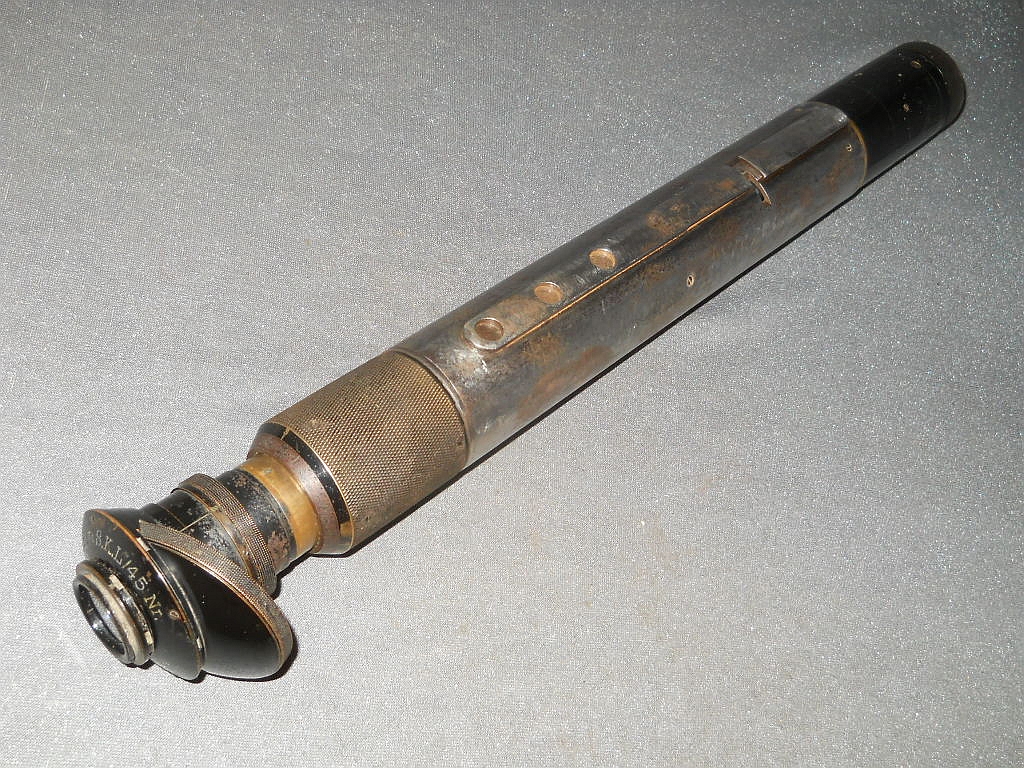

Dieses Zielfernrohr wurde als Richtoptik auf der 8,8 cm Schnellladekanone zum
direkten Beschuss eingesetzt. Die optischen Teile wurden speziell im Gehäuse
eingebettet um den starken Vibrationen vom Rückstoss des Geschützes
standzuhalten.

Die 8,8 cm Schnellladekanone war als Standardbewaffnung der Artillerie auf
Schlachtschiffen im 1. Weltkrieg stationiert.

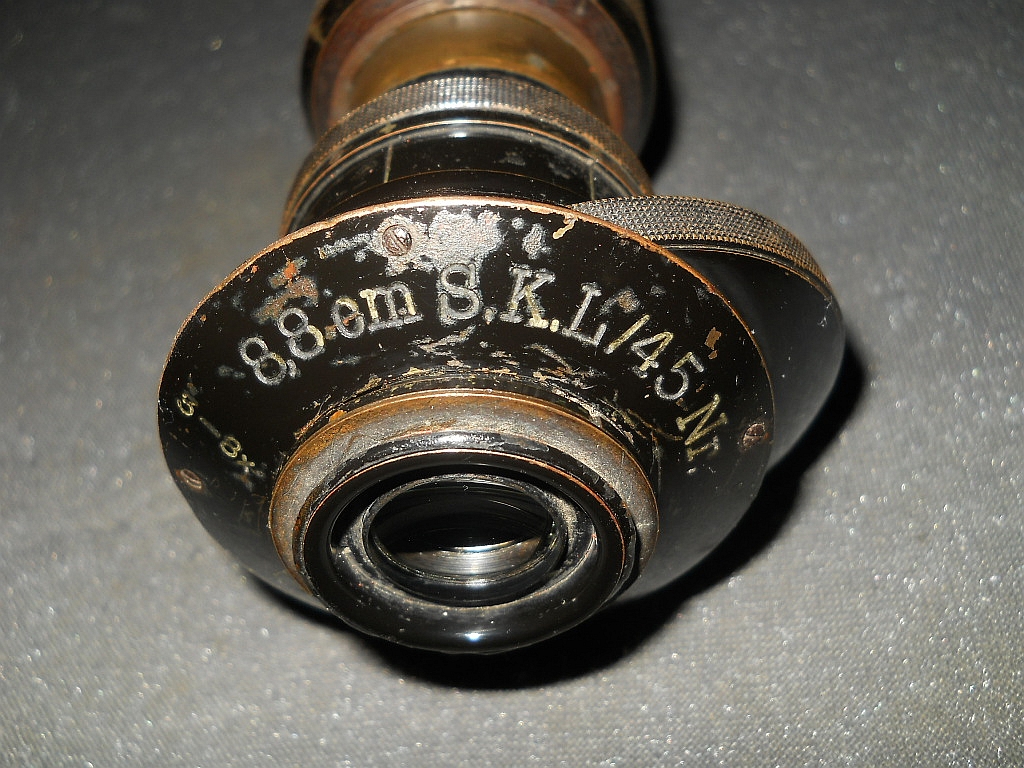

8,8 cm S.K.L/45 = 8,8 cm Schnelladekanone, Kaliber 45.

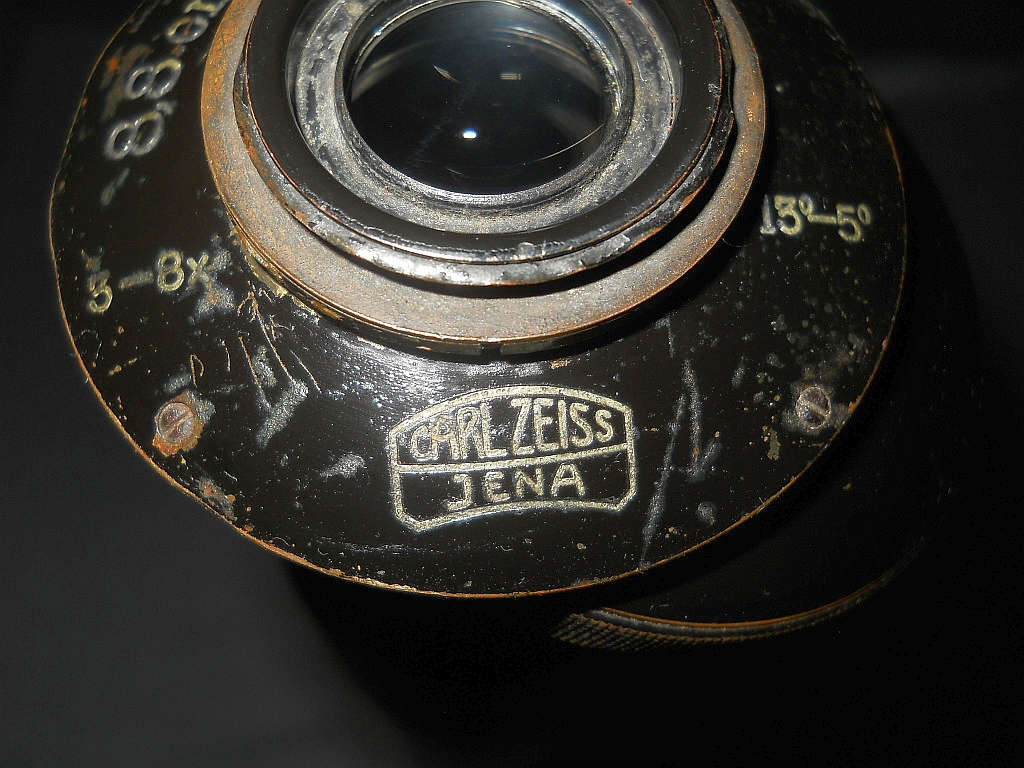

Es hat eine stufenfenlose Einstellung der Vergrößerung von 3-fach bis 8-fach.
Das Sehfeld bei 3-facher Vergrößerung beträgt 13°. Das entspricht einer
enormen Weite von 227,5m/1000m. Das Sehfeld verkleinert sich mit zunehmen-
der Vergrößerung. Bei 8-fach beträgt es nur mehr 5° = 87,5m/1000m.

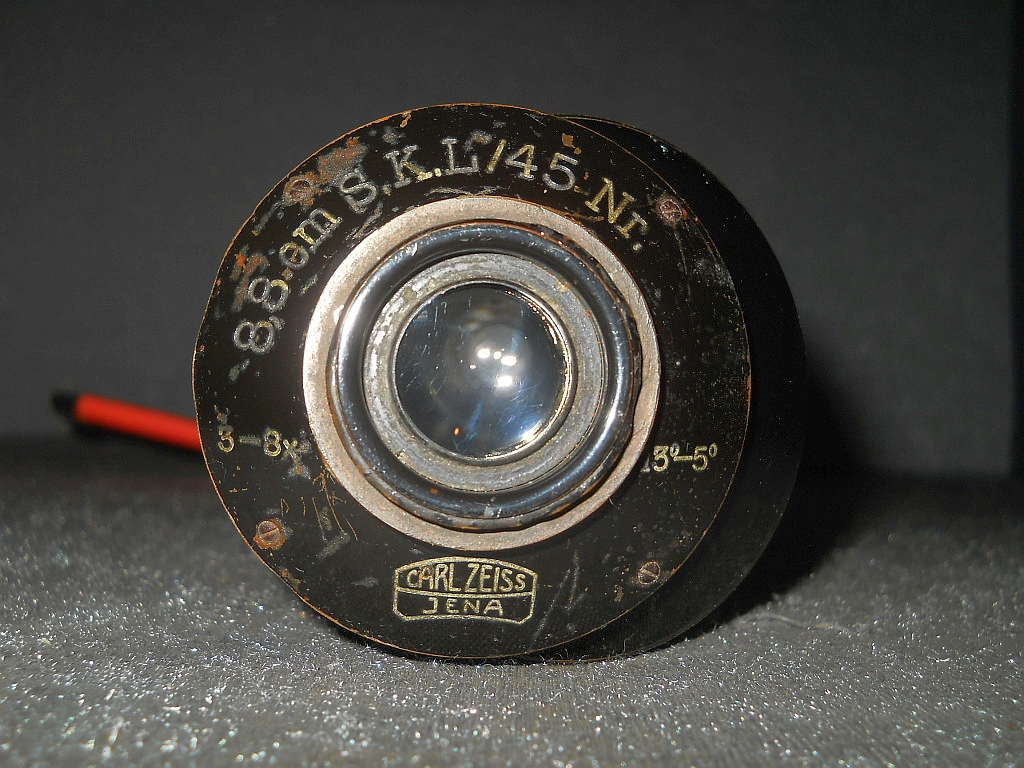

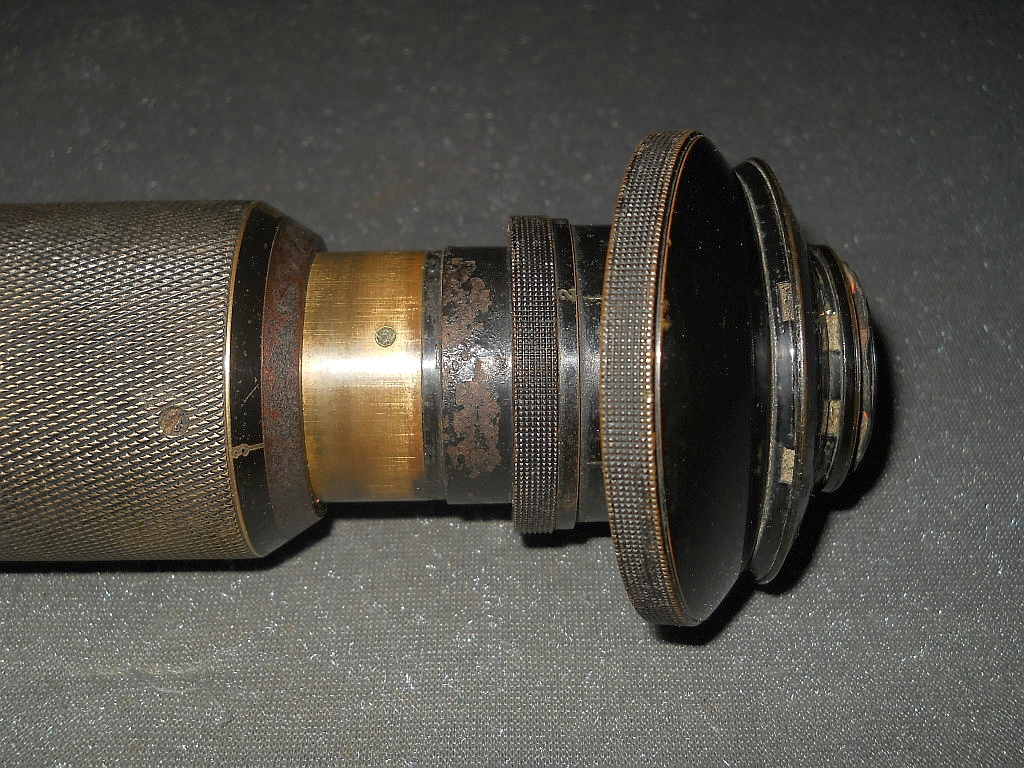

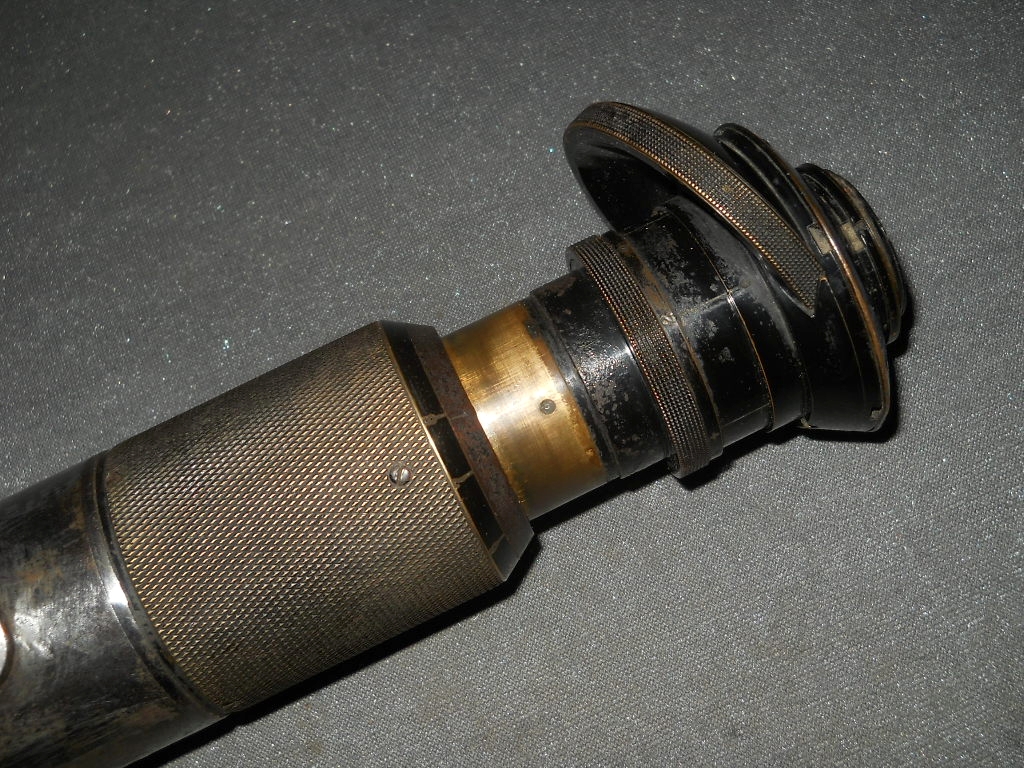

Die Abbildung der Okularbaugruppe.

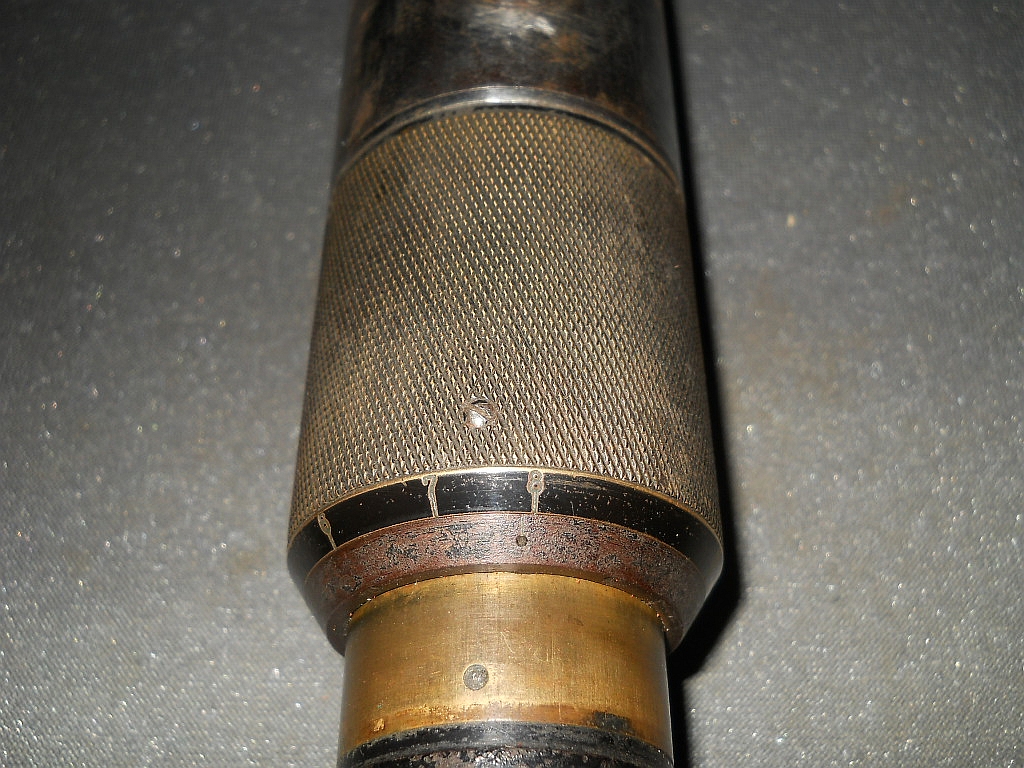

Bestehend aus dem breiten Rändelring zum stufenlosen Wechsel der
Vergrößerung.

Dem schmalen Rändelring zur Schärfeneinstellung und der gewölbten
Farbfiltereinheit mit Rändelring zum Wechseln der Farbfilter.

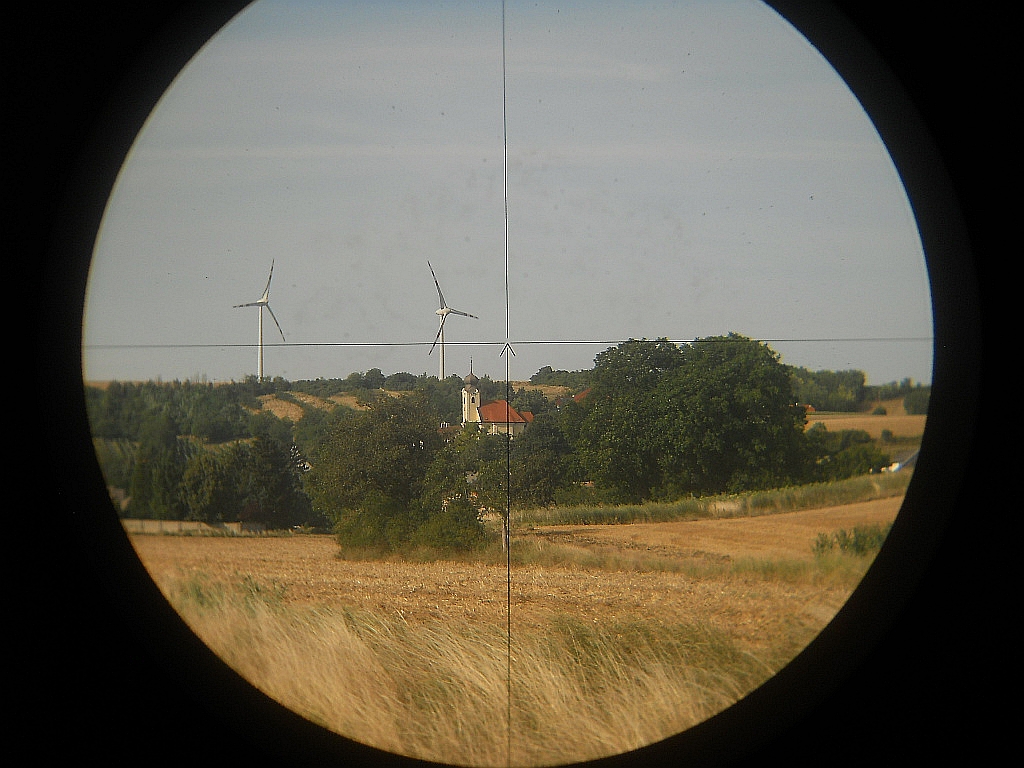

Die Durchsicht mit 3-facher Vergrößerung.

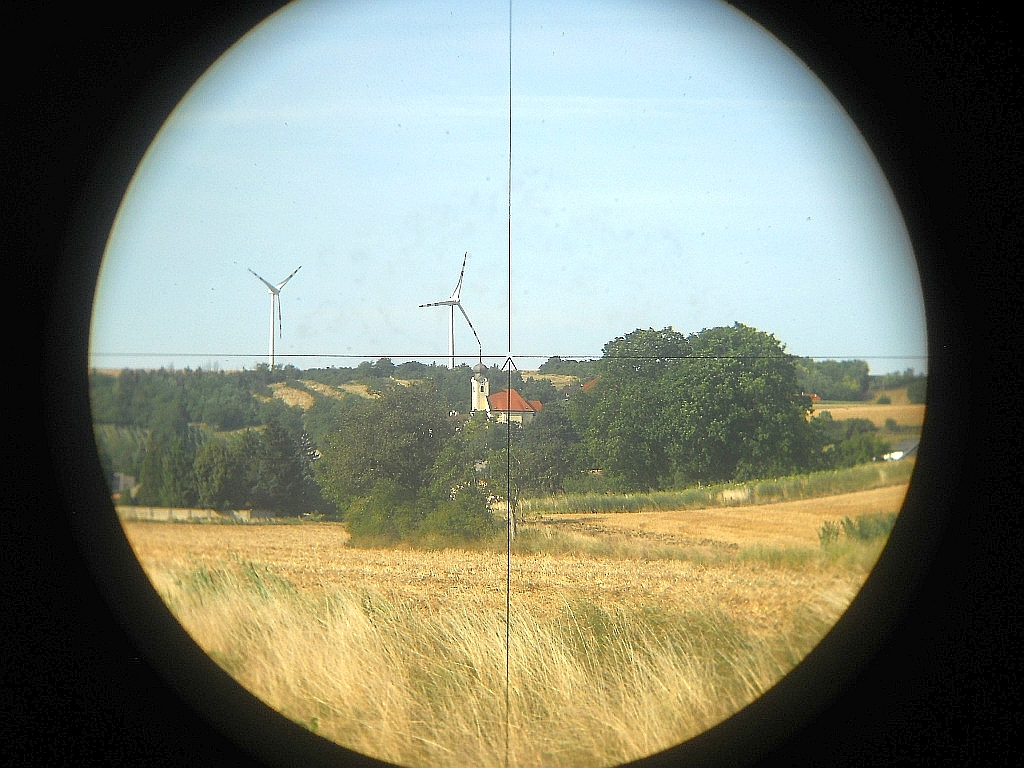

Die Durchsicht mit 8-facher Vergrößerung.

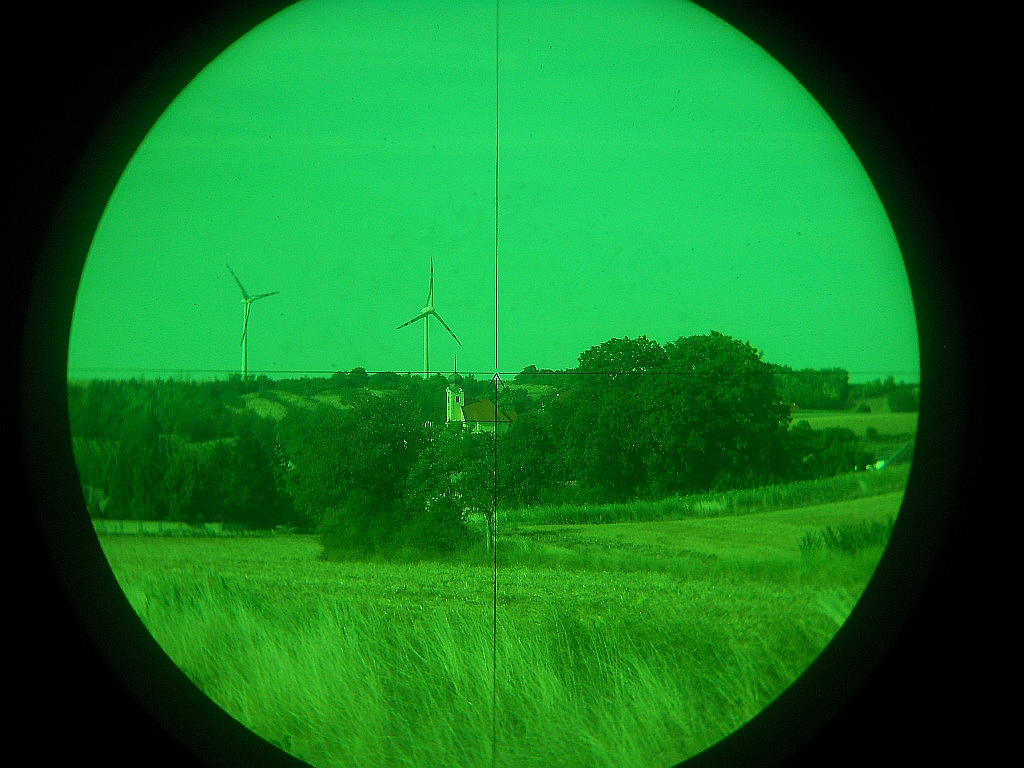

Die Durchsicht mit Grünfilter.

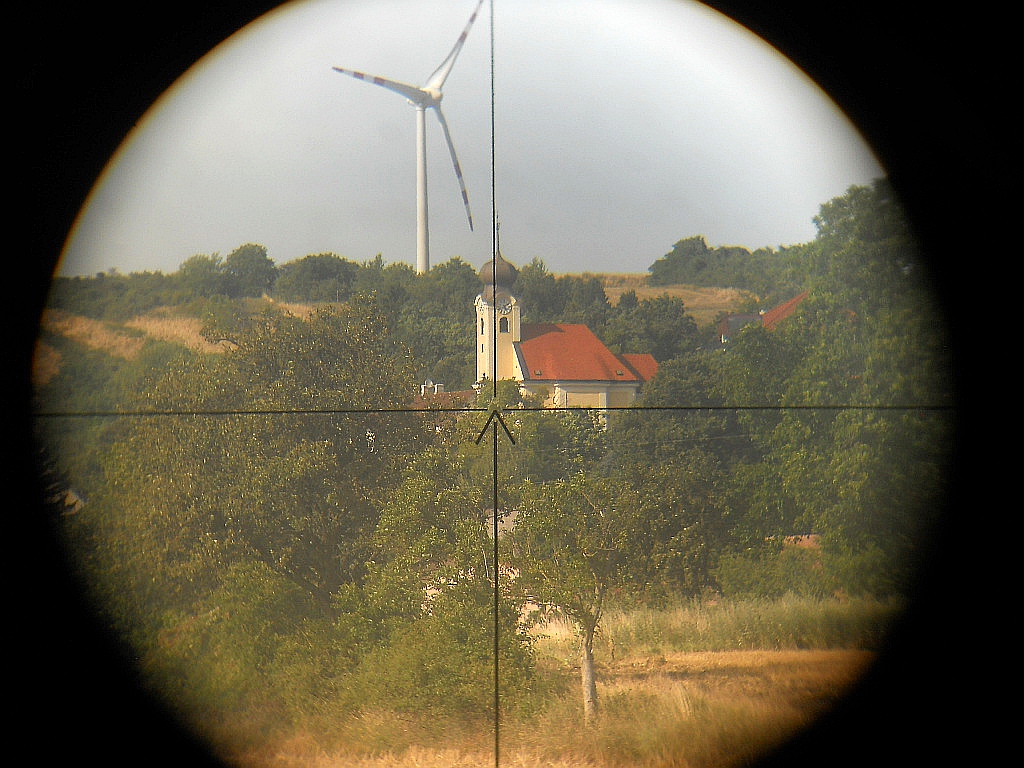

Die Durchsicht mit Graufilter.

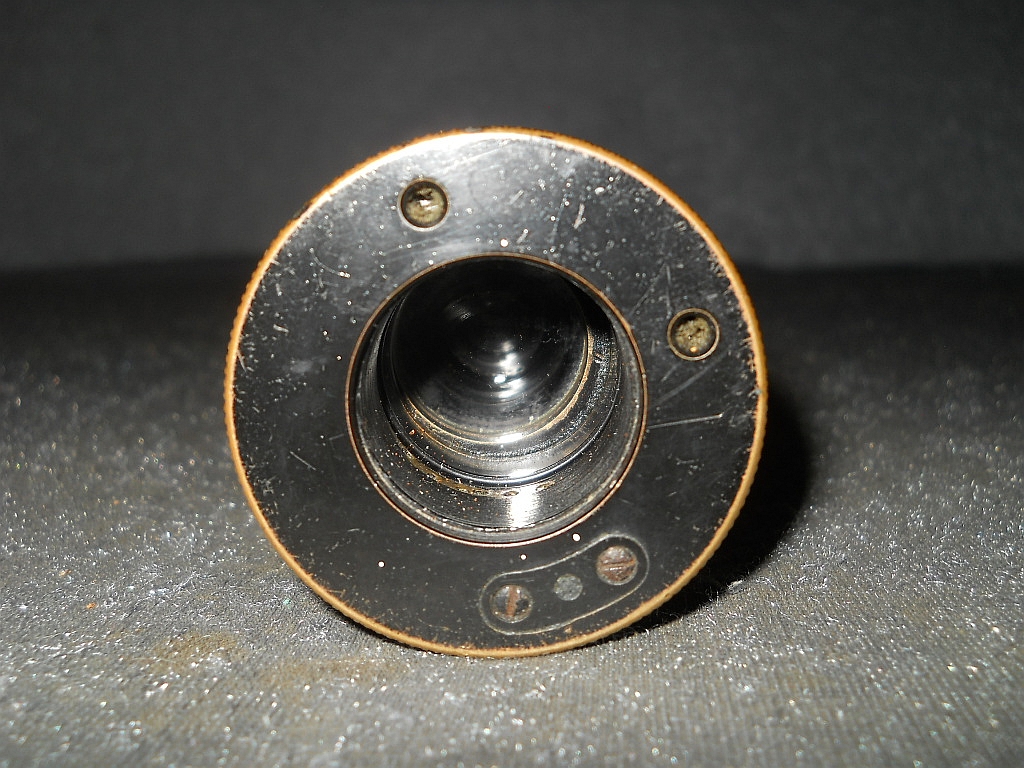

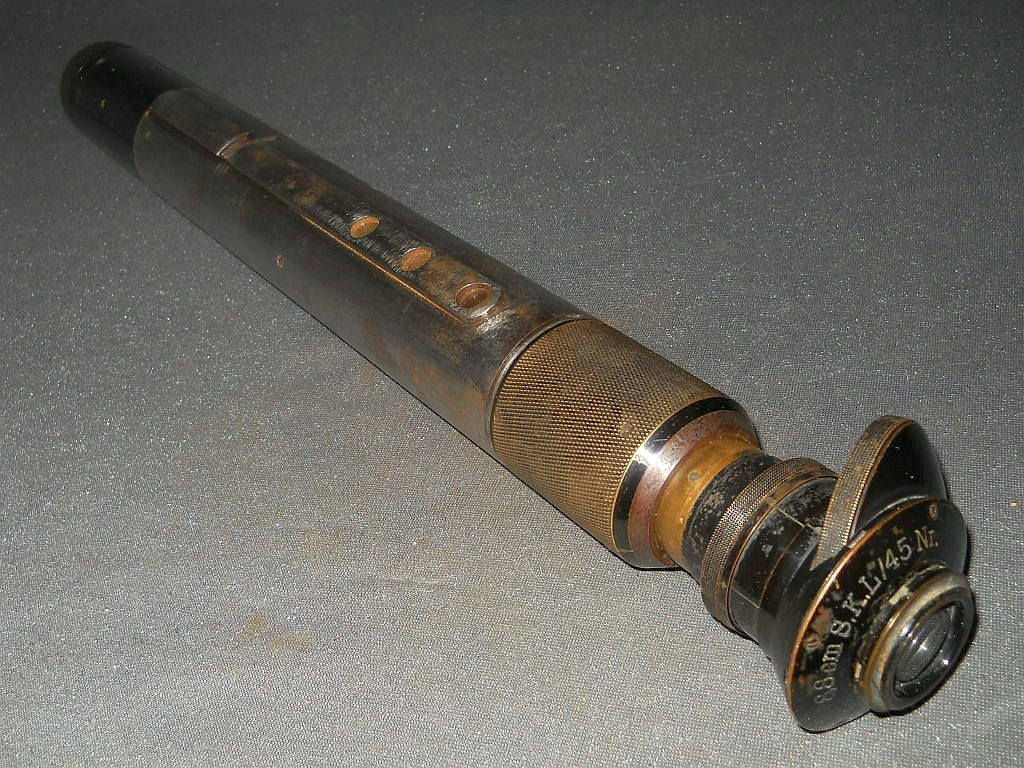

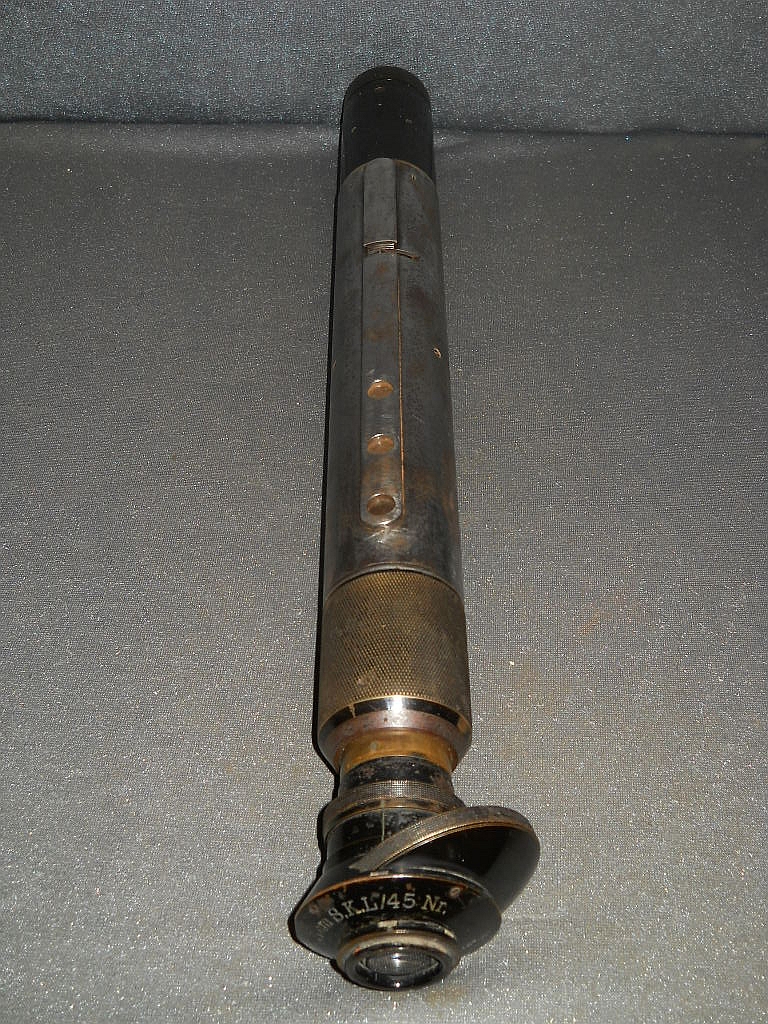

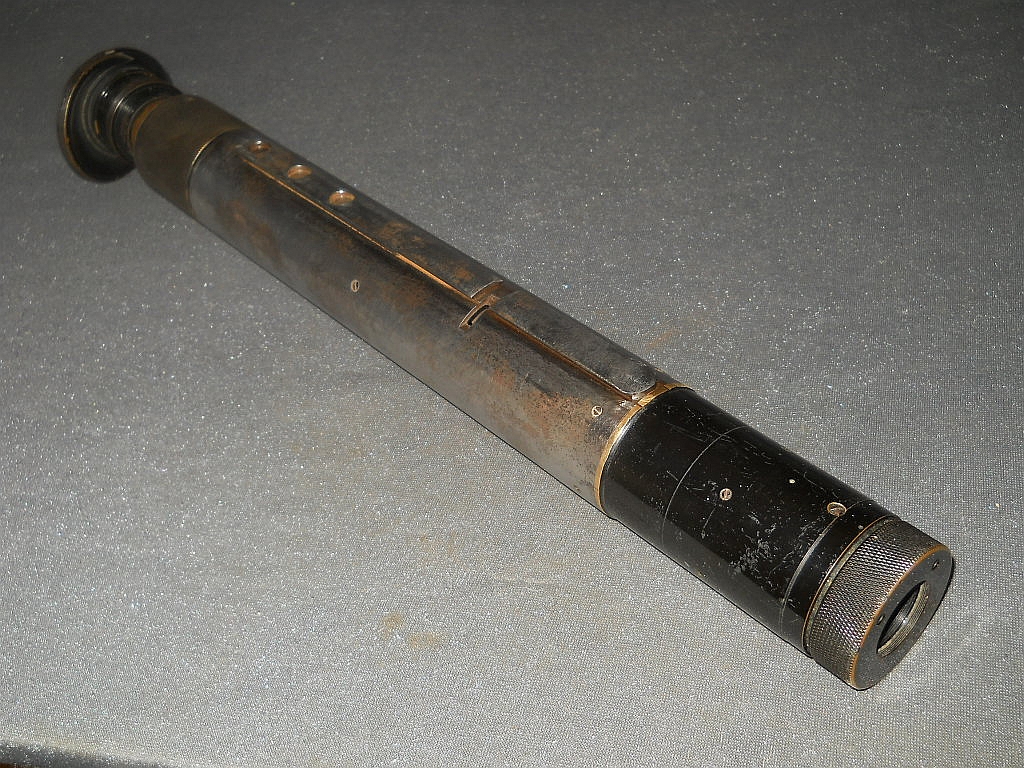

Länge = 48 cm, Tubusdurchmesser = 5 cm, Gewicht = 3000 g.
