Das Zeiss Reliefscherenfernrohr 10x ist das Urmodell aller
nachfolgend hergestellten Scherenfernrohre im WK I und
WK II. Es war das erste beim deutschen Heer eingesetzte
Scherenfernrohr.

Es wurde ab 1897 hergestellt. Laut Dr. Seeger sind nur
7 Belegstücke bekannt. Diese sind alle in Druckschrift
mit dem Linsensymbol graviert und daher nach 1904
hergestellt worden.

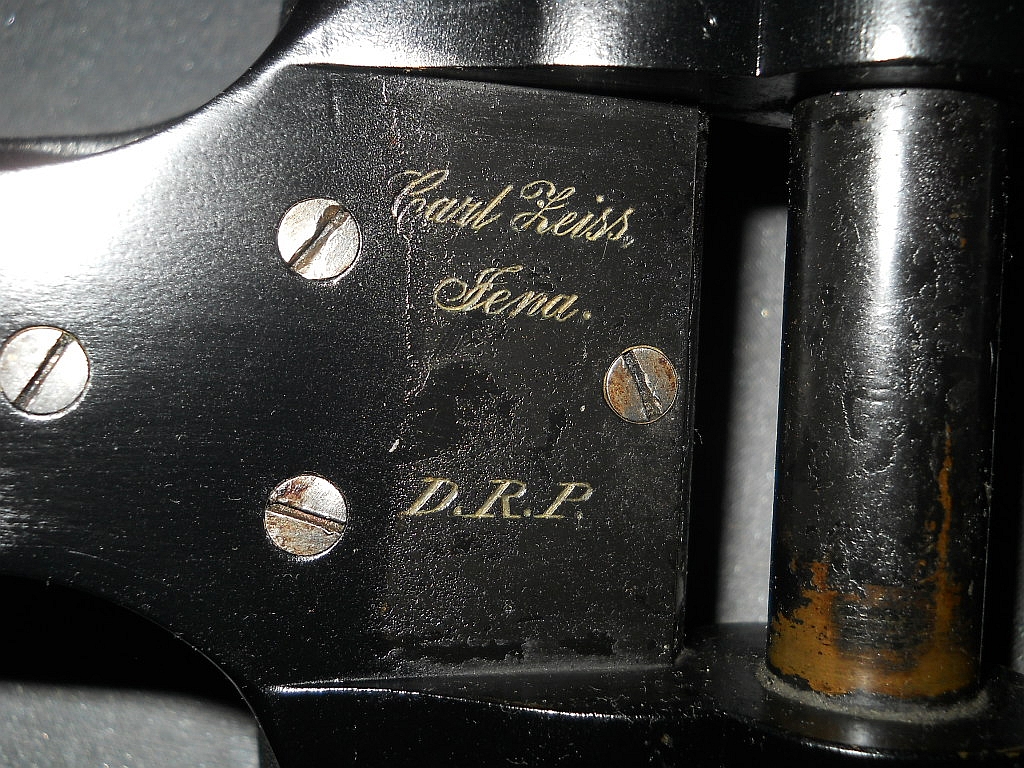

Dieses Exemplar mit kursiver Schrift stammt vor 1904 und
dürfte zur Zeit das älteste Realstück des 10-fach Relief-
scherenfernrohr sein.

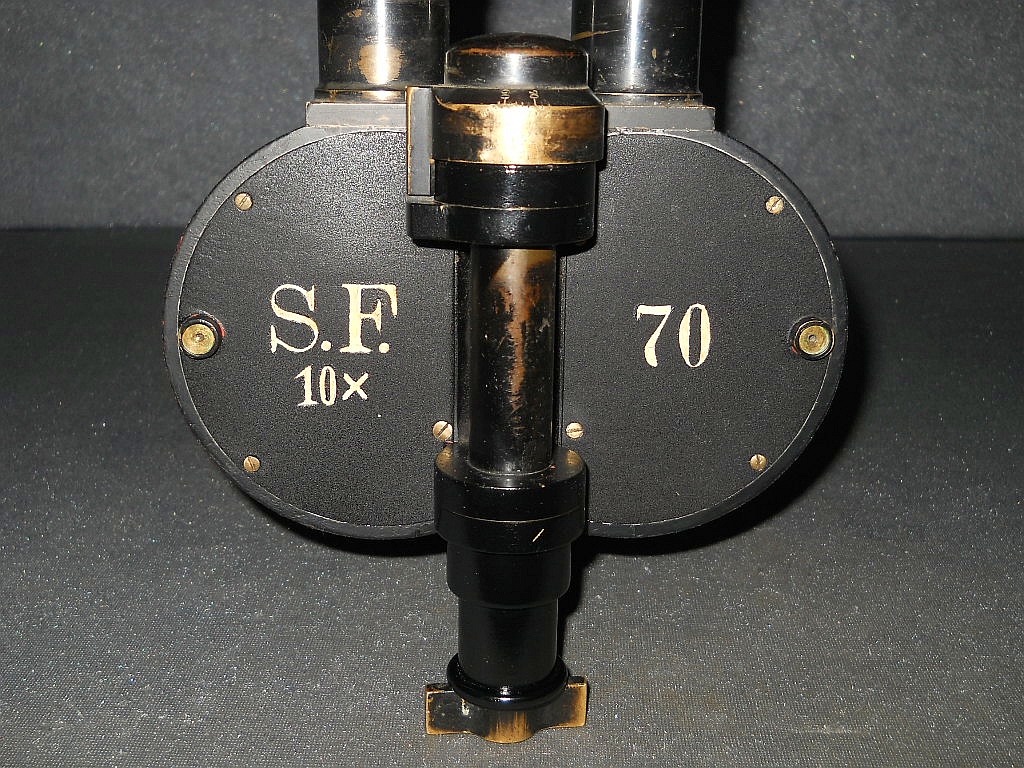

Rätselhaft ist Aufschrift auf den Deckeln und der rechten
Schere. In einer französischen Privatsammlung existiert
ein Modell mit identer Aufschrift, jedoch mit einer vier-
stelligen Nummer.

Die Kenngröße ist 10x42. 10-fache Vergrößerung mit 42 mm
Objektive. Es beinhaltet ein Porro II Prismensystem.

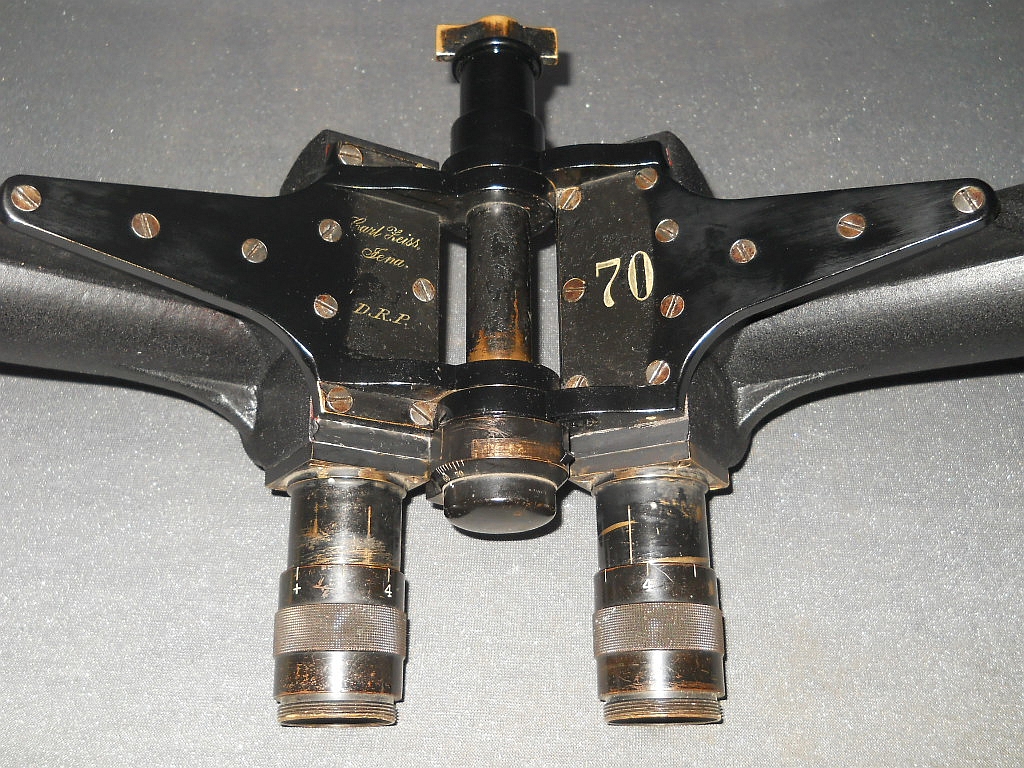

Die Brücke ist mit den Fernrohrarmen links und rechts je-
weils mit 10 Schrauben verschraubt.

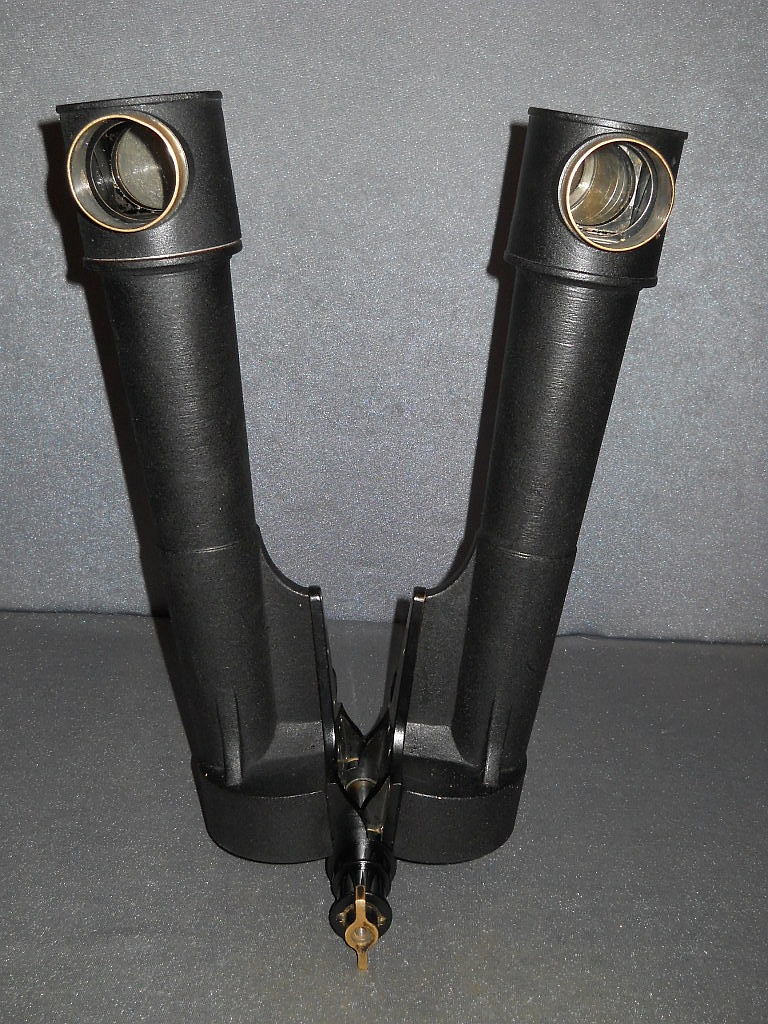

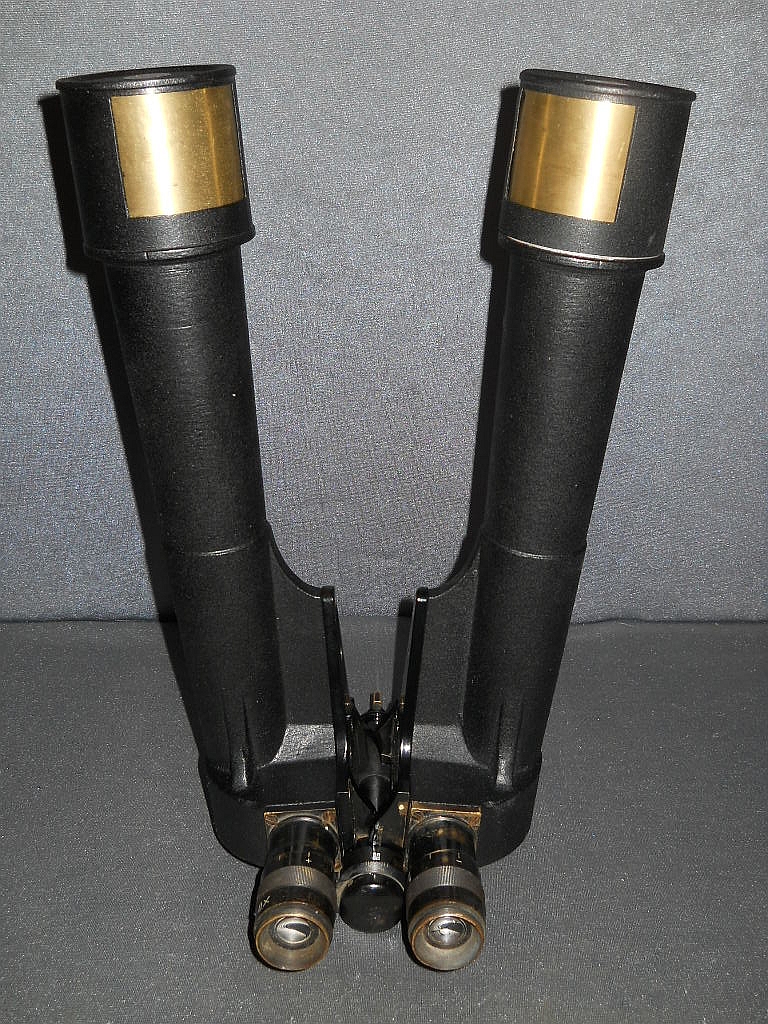

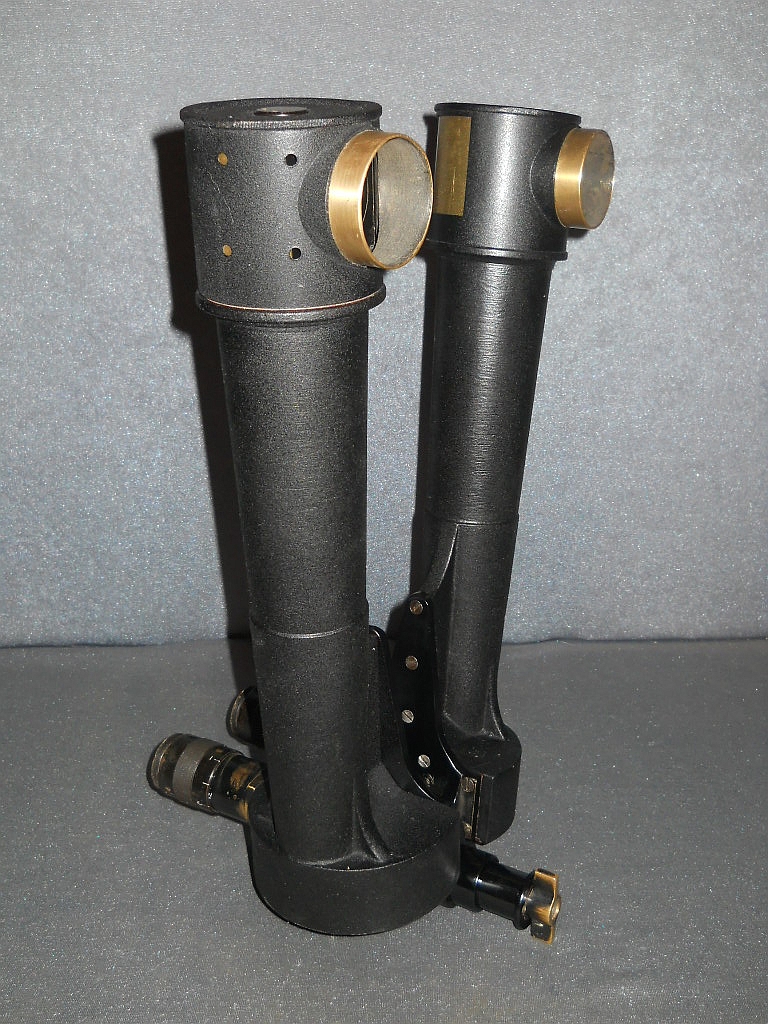

Die Gebrauchsstellung V-förmig aufgestellt für die Beobacht-
ung aus einer Deckung heraus.

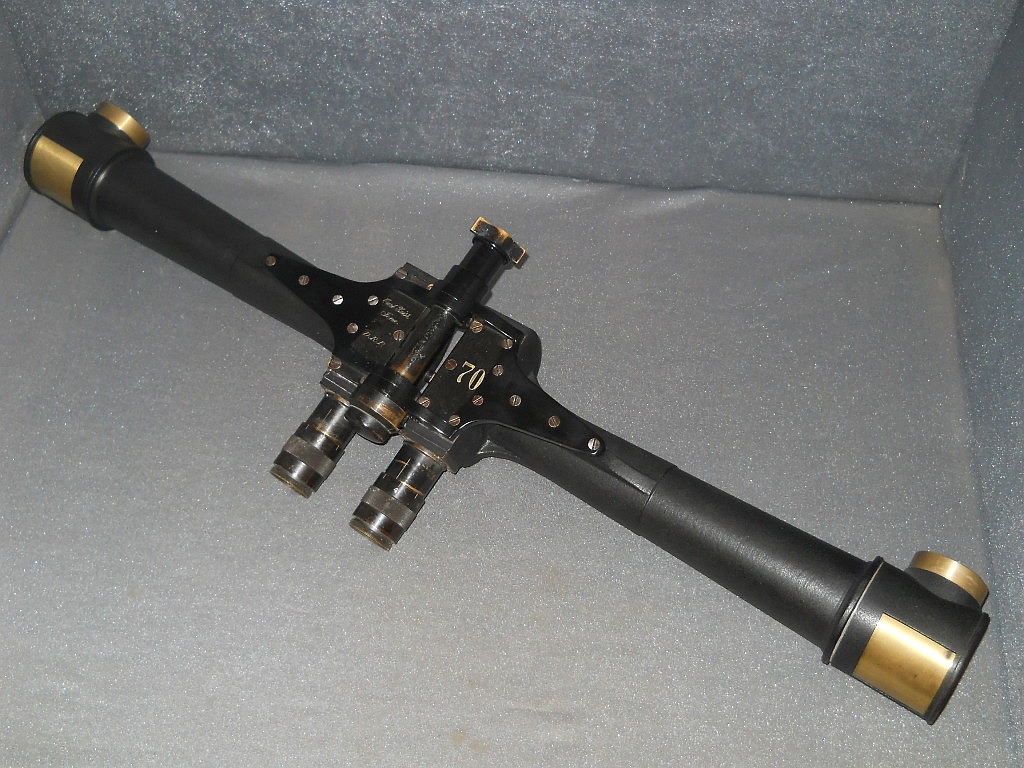

Die Gebrauchsstellung mit gespreizten Armen für die Beo-
bachtung hinter einem Baum stehend.

Die Transportstellung mit zusammengeklappten Armen.

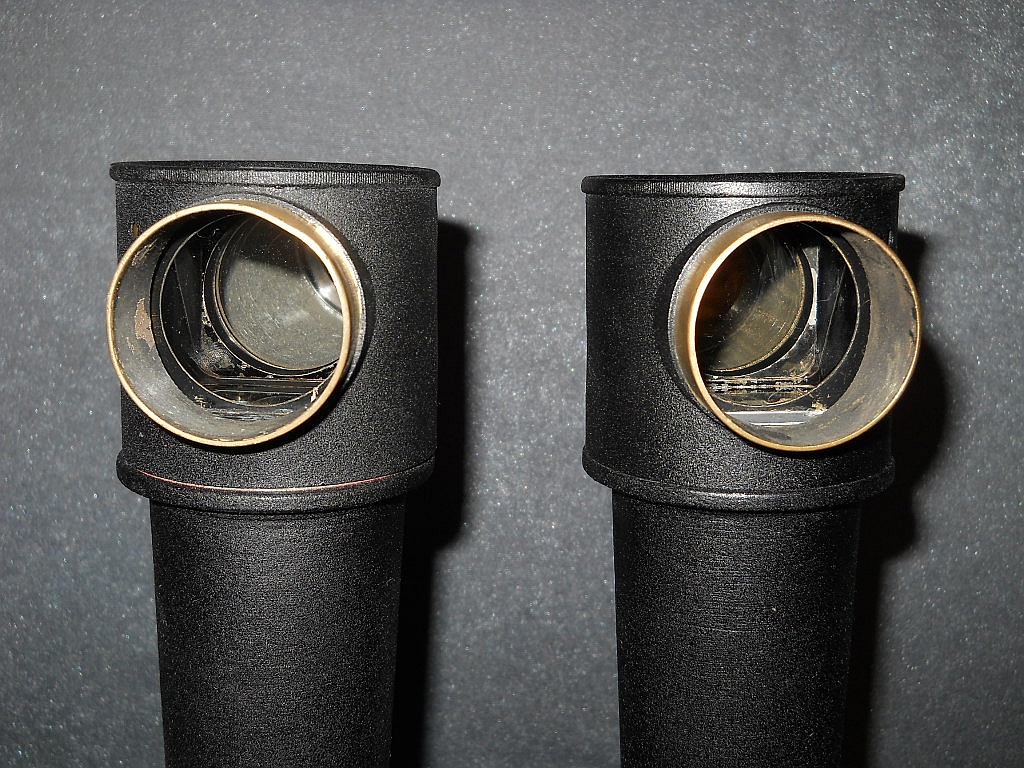

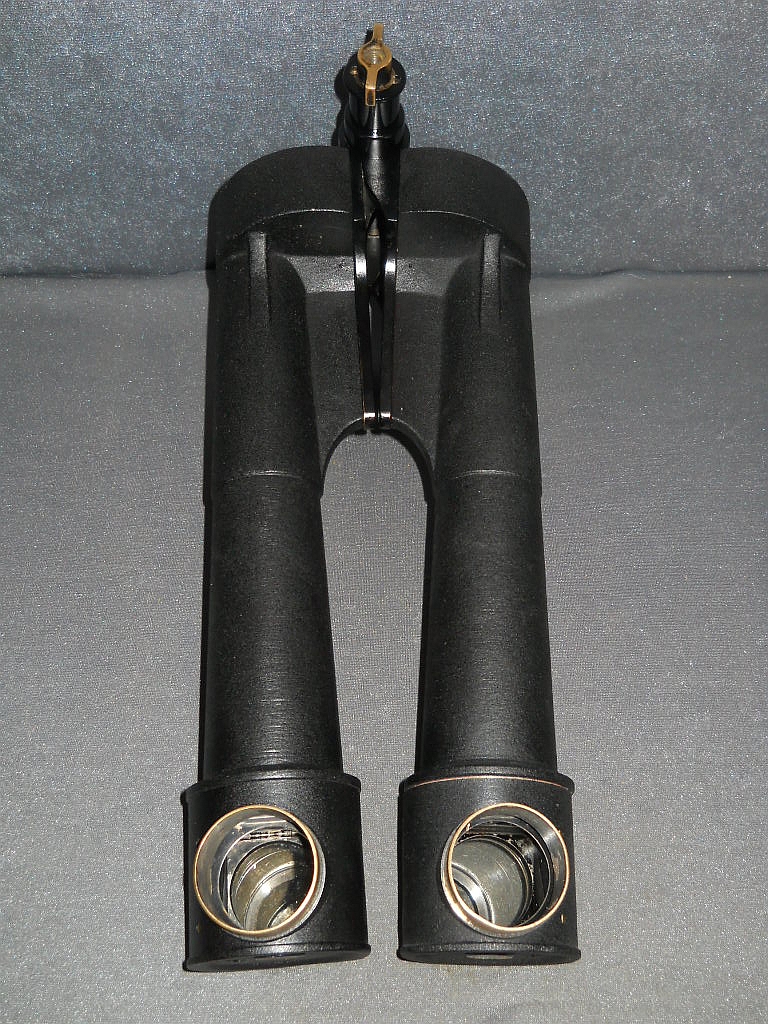

Die Objektive sind mit jeweils 4 Schrauben mit dem Prismen-
gehäuse verschraubt.

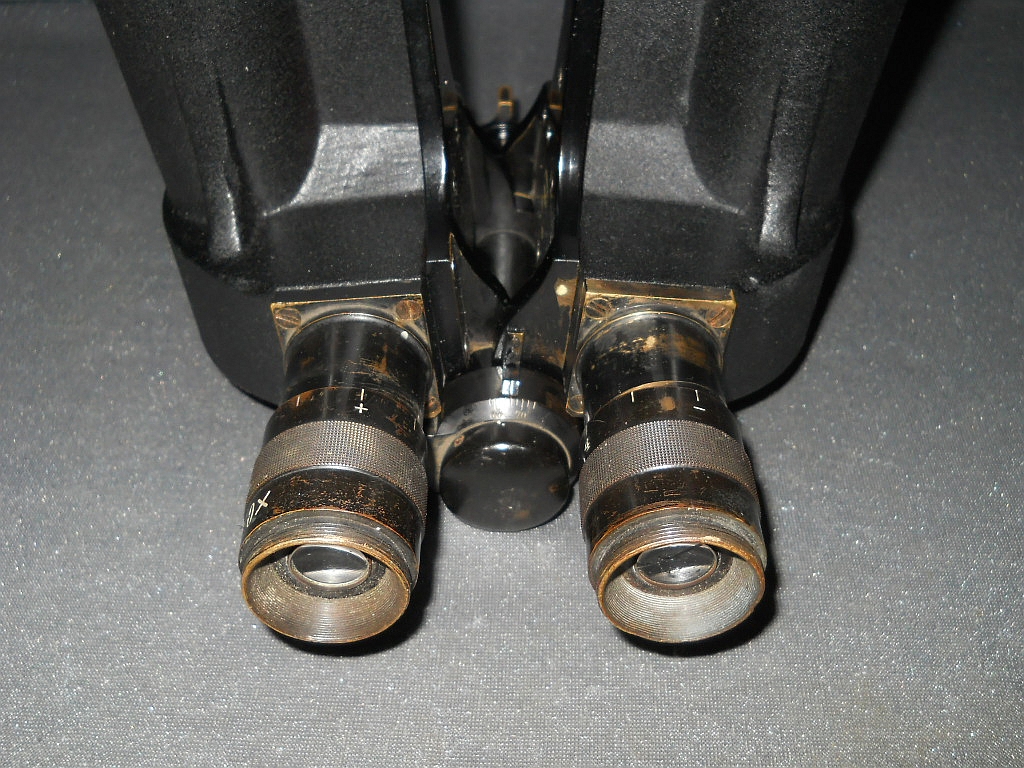

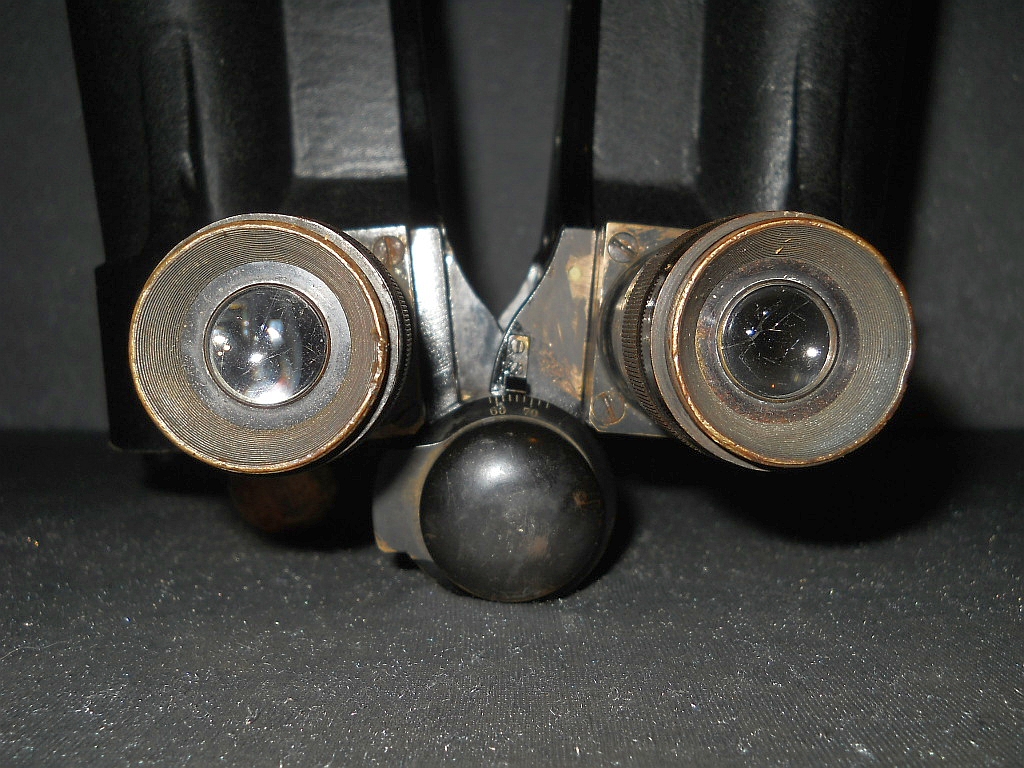

Bei diesem Belegstück sind beide Augenmuschel fehlend.

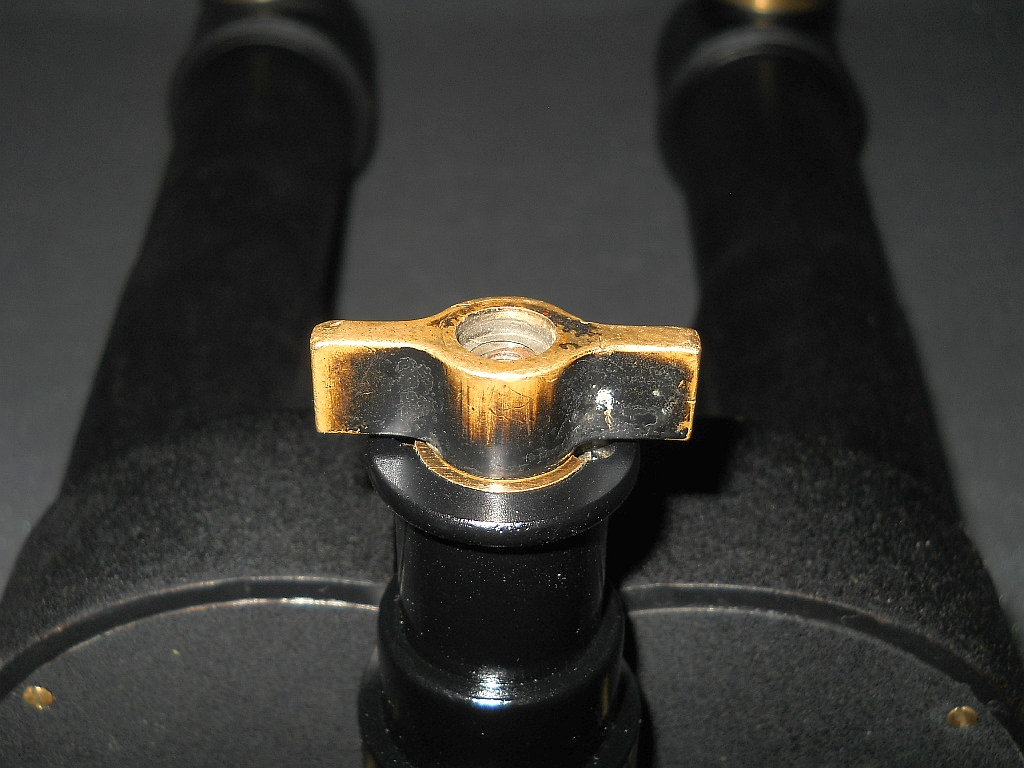

Die Messingschraube zur Fixierung der Arme.

Die Durchsicht durch das Reliefscherenfernrohr.

Breite = 16 cm, Höhe = 40 cm, Gewicht = 4800 g.
