Dieses Belegstück ergibt neue, historische Erkenntnisse von
der Entwicklung im Zeisswerk um die Jahrhundertwende.
Das Reliefscherenfernrohr mit 15-facher Vergrößerung wurde
ab 1899 hergestellt und galt bislang als zivile Optik.
Als einzig militärisches Ur-Modell wird das 10-fach Relief-
scherenfernrohr angegeben.

Dieses, bisher einzig bekannte Exemplar ist mit Strichplatte
und Strichplattenbeleuchtung ausgestattet und ist der Be-
weis, dass zumindest wenige Stücke in militärischer Aus-
führung gefertigt wurden und vermutlich auch im WK I bei
der deutschen Armee im Einsatz waren.

Die Kenngröße ist 15x30. 15-fache Vergrößerung mit 30 mm
Objektive.

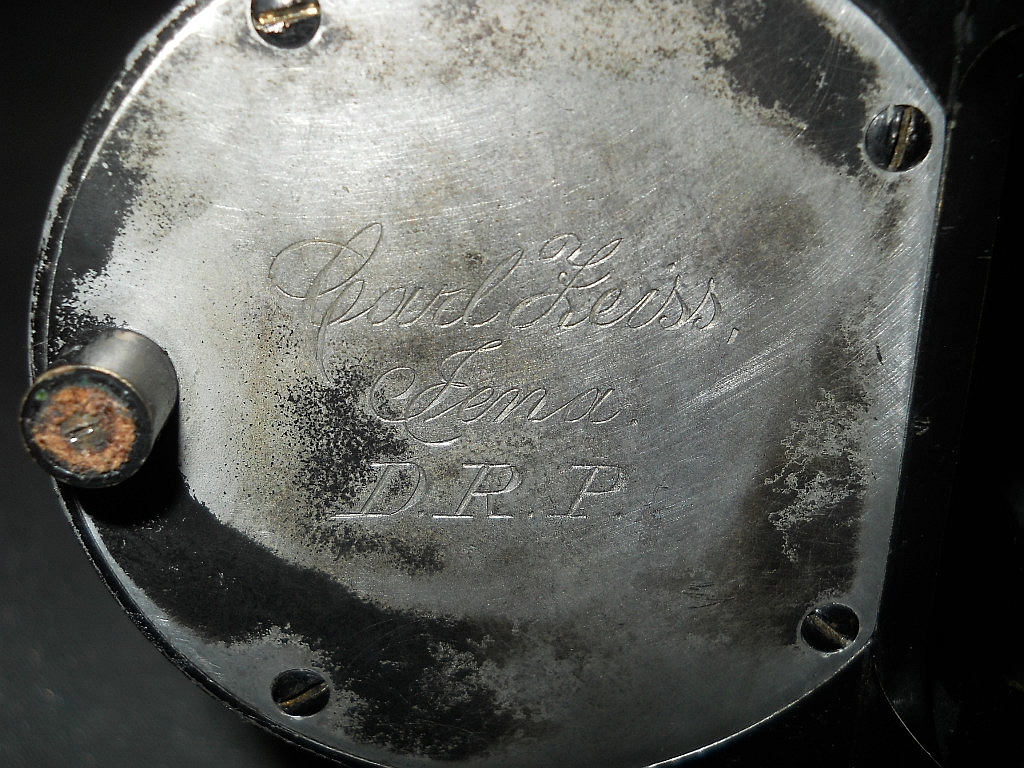

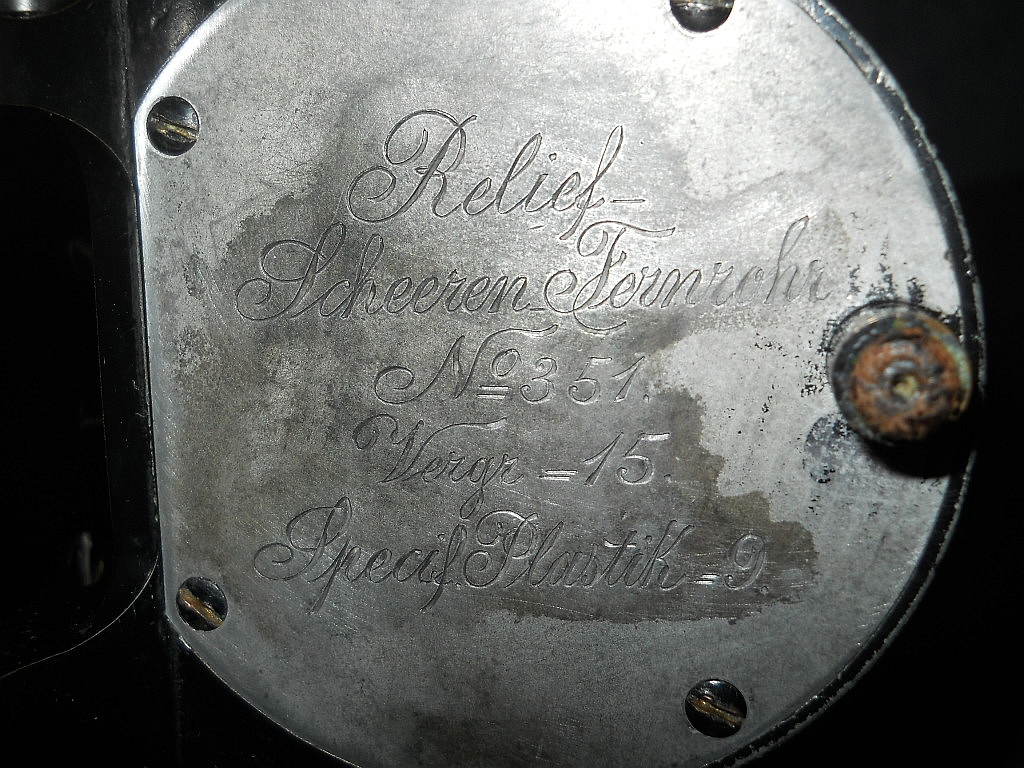

Die Gravur in Schreibschrift ist eingeschnitten und ohne
Silberlot Füllung.
Die alte Schreibweise Reliefscheerenfernrohr mit ee.

Die Seriennummer ist 351. Anhand der Details ist die Her-
stellung auf ca. 1902/03 zu datieren.

Scherenfernrohre haben für den Gebrauch zwei Stellungen.

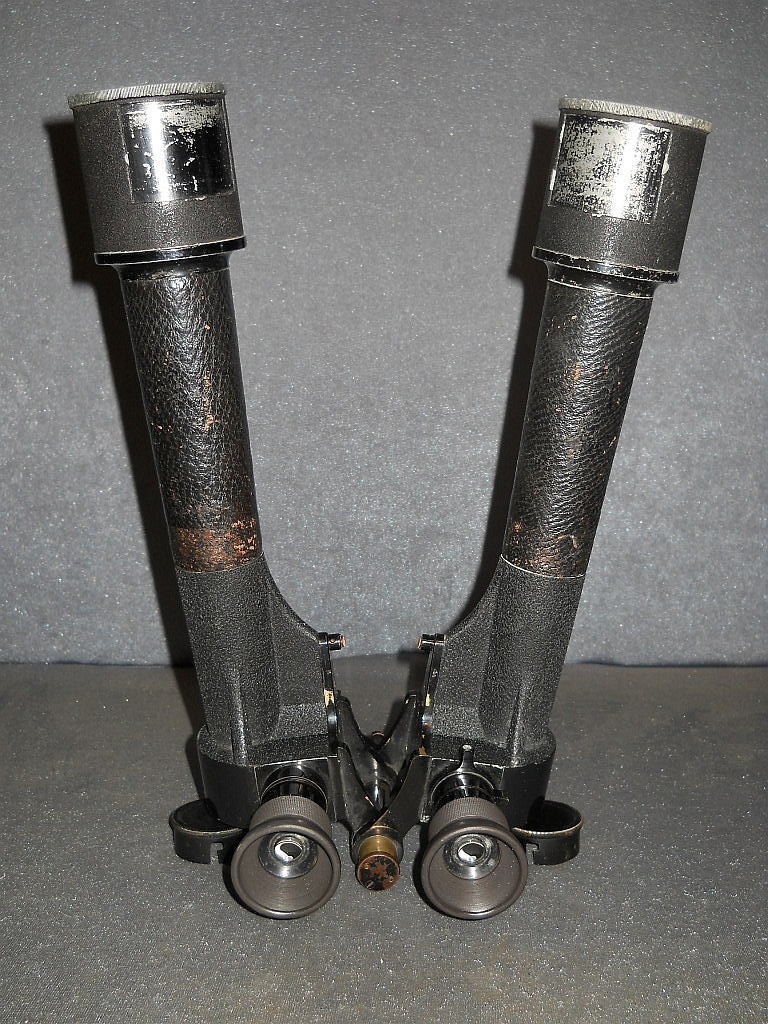

V-förmig aufgestellt für die Beobachtung aus einer Deckung
heraus.

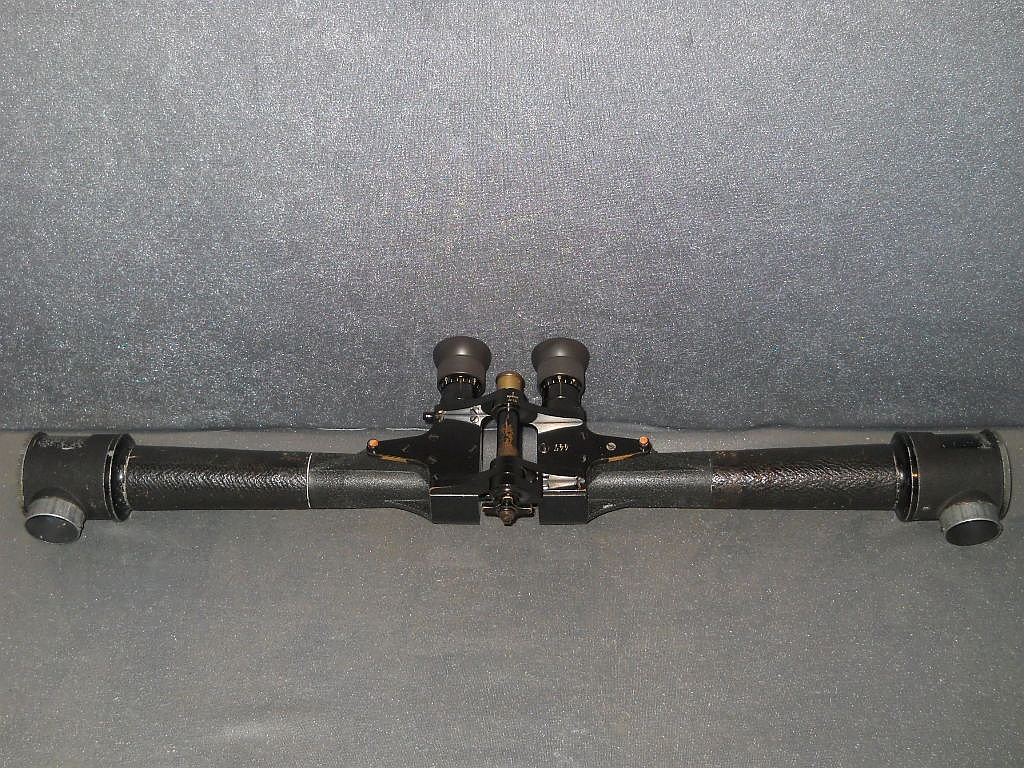

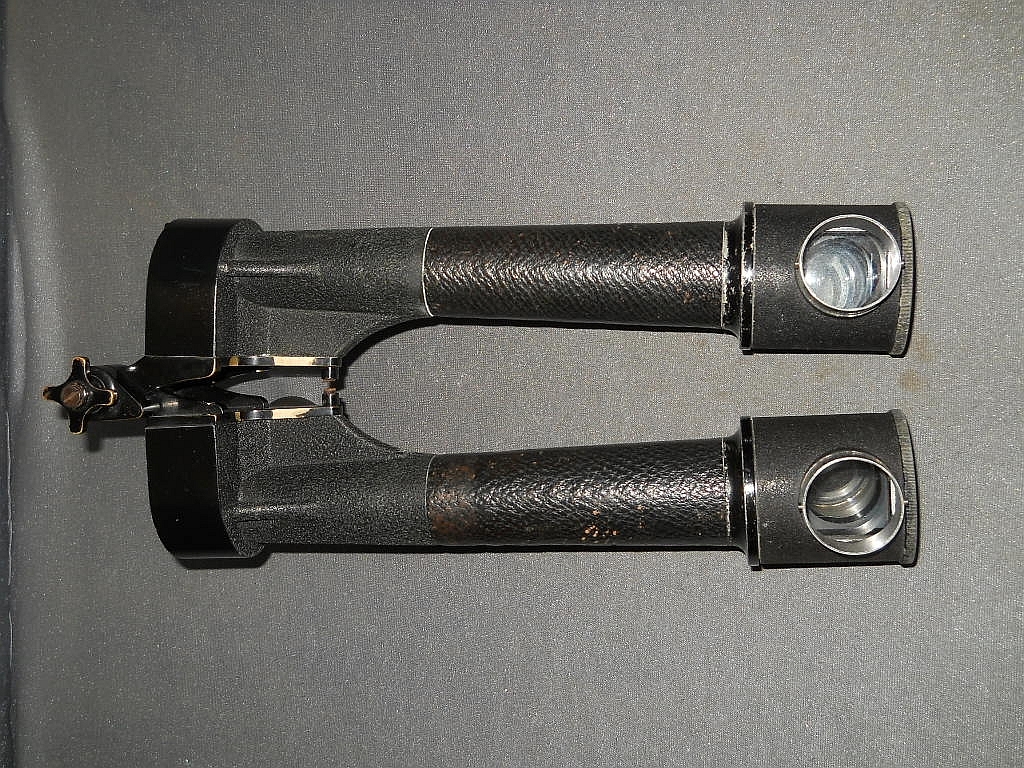

Die Stellung mit gespreizten Armen für die Beobachtung
hinter einem Baum stehend. In dieser Stellung kommt
besonders die erhöhte Stereoskopie zur Geltung.

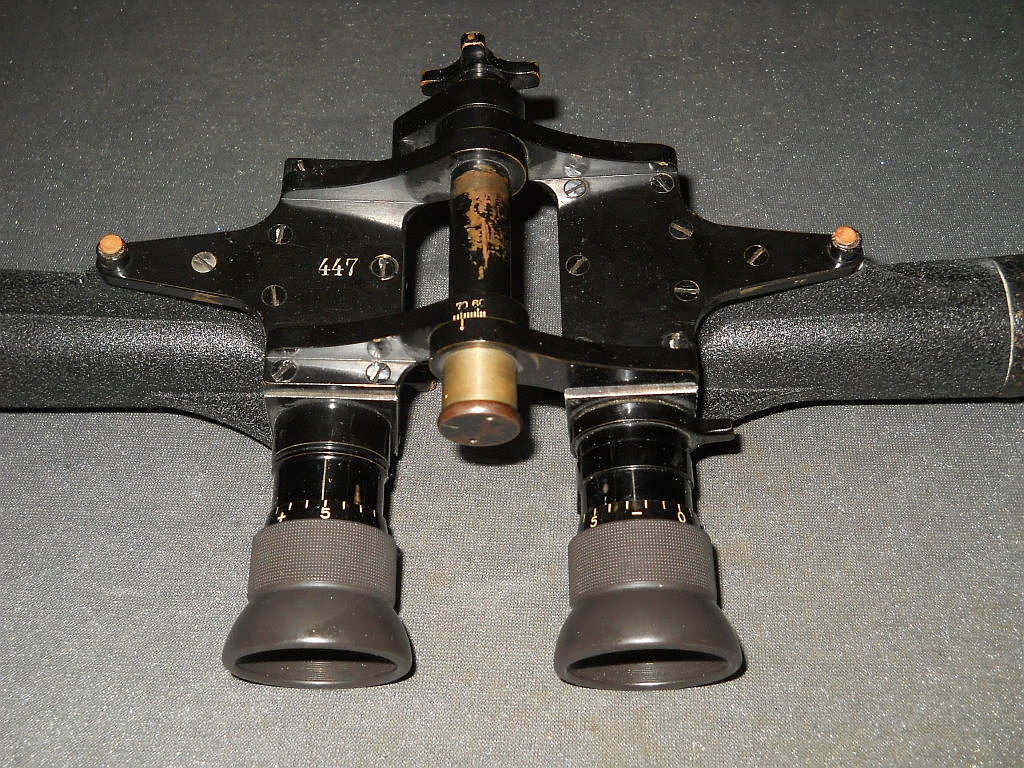

Die Brücke ist mit jeweils neun Schrauben mit den Fernrohr-
hälften verschraubt.

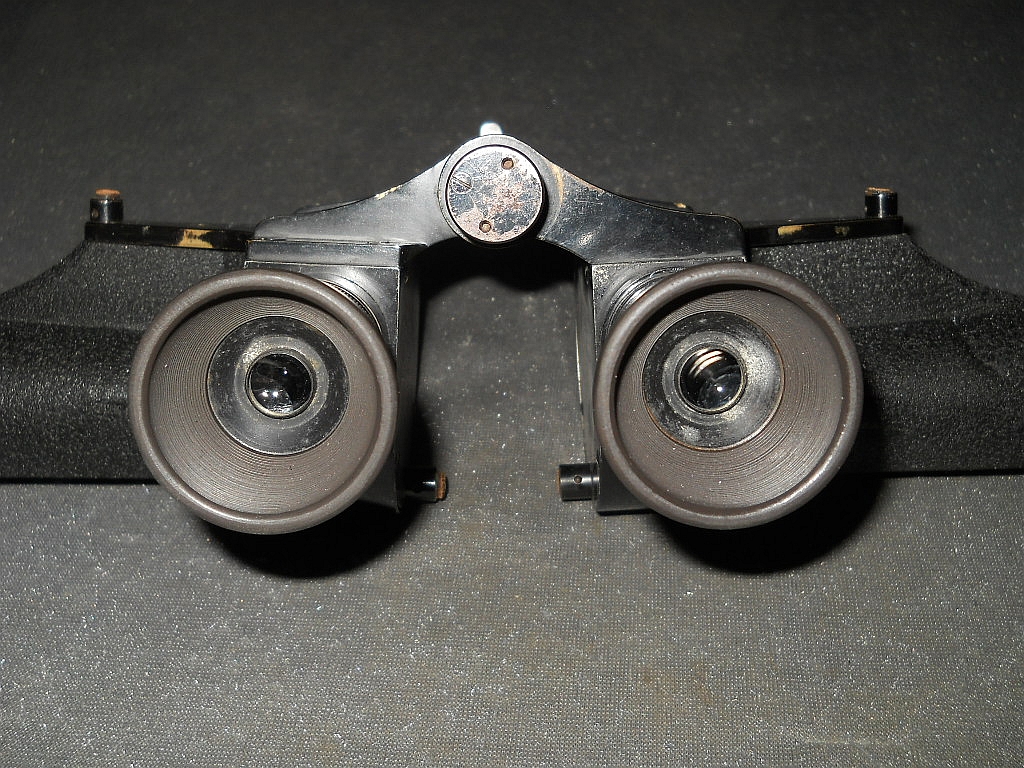

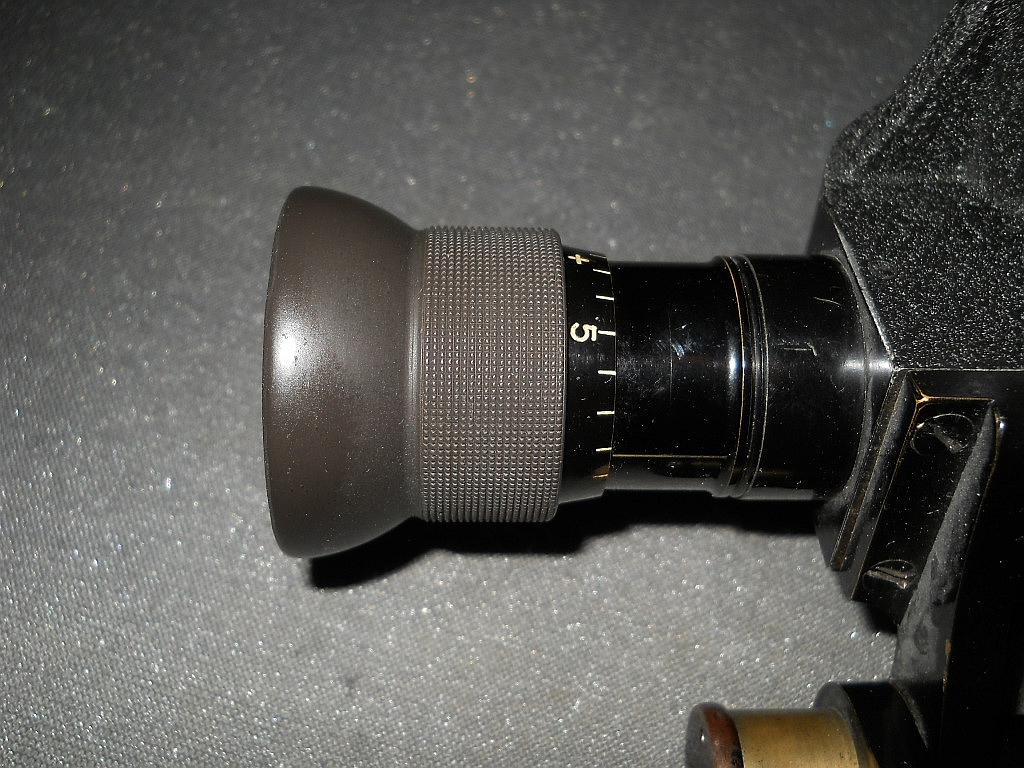

Es hat 2/3 Okulare mit Kreuzändelung.

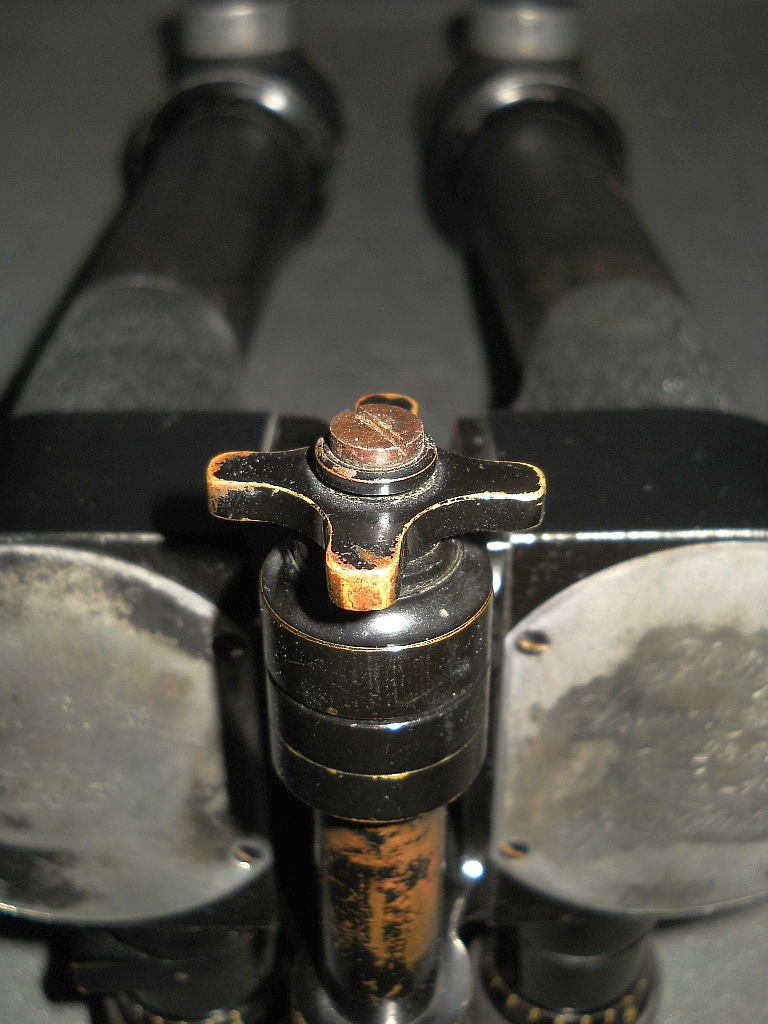

Das Feststellrad zur Fixierung der Arme.

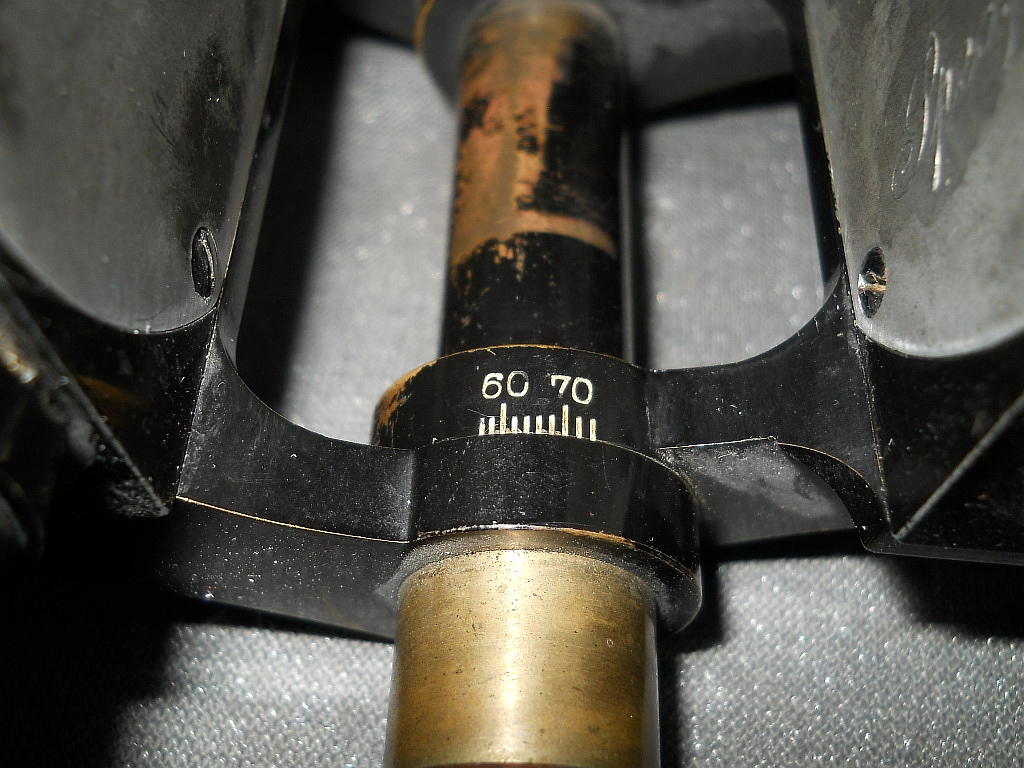

Die Skala für den Augenabstand ist an zwei Seiten sichtbar
und für beide Gebrauchsstellungen graviert.

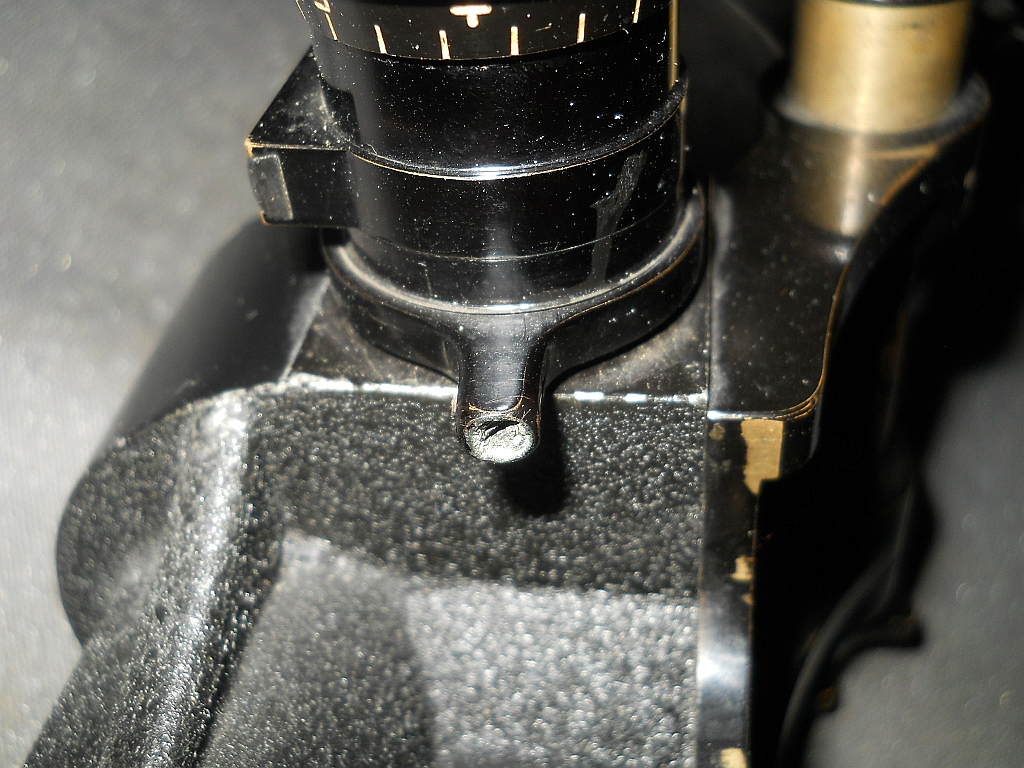

Der Hebel zum Drehen der Strichplatte.

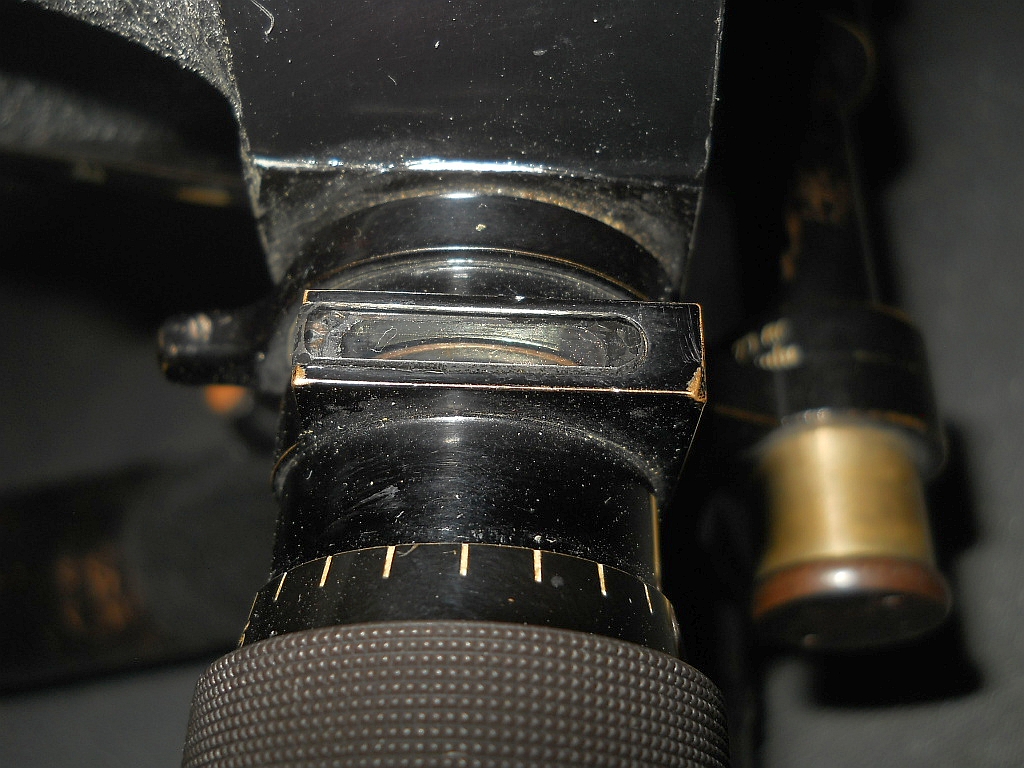

Das Fenster für die Strichplattenbeleuchtung.

Die Durchsicht der linken Seite.

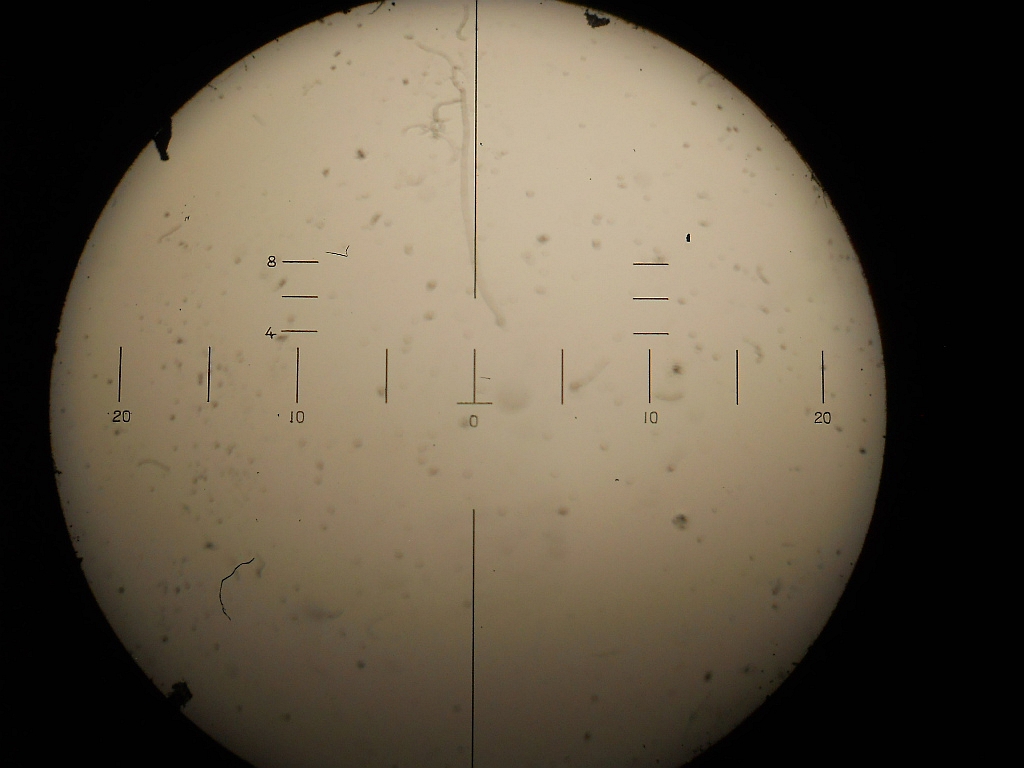

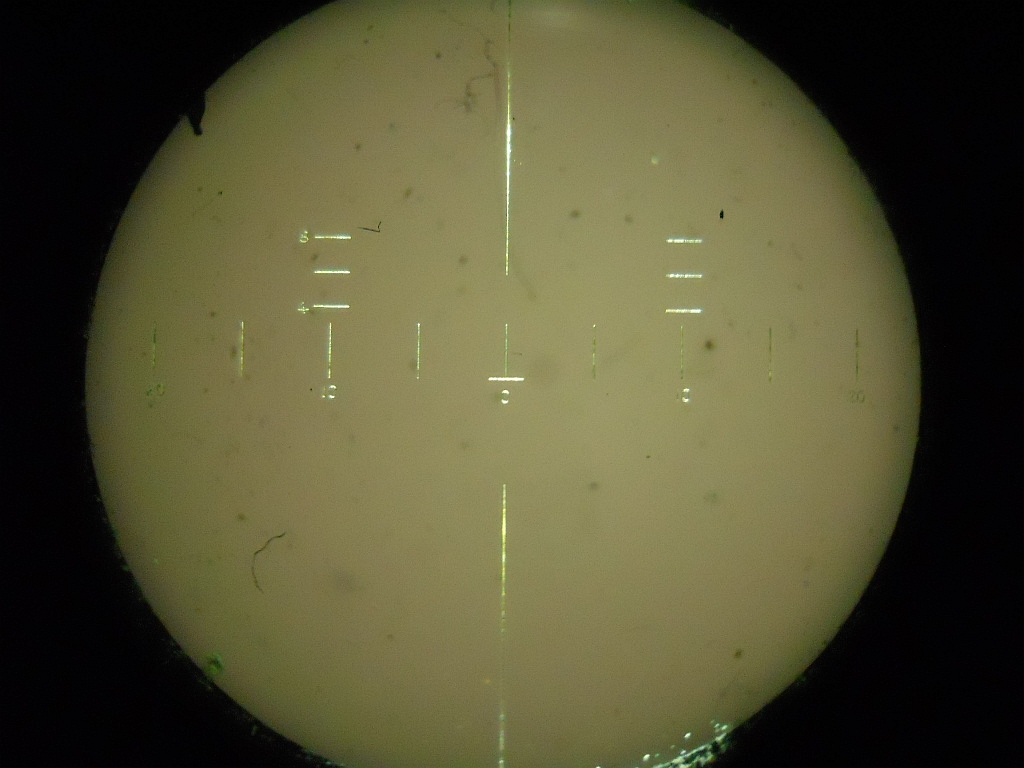

Die Durchsicht rechts mit beleuchteter Strichplatte.

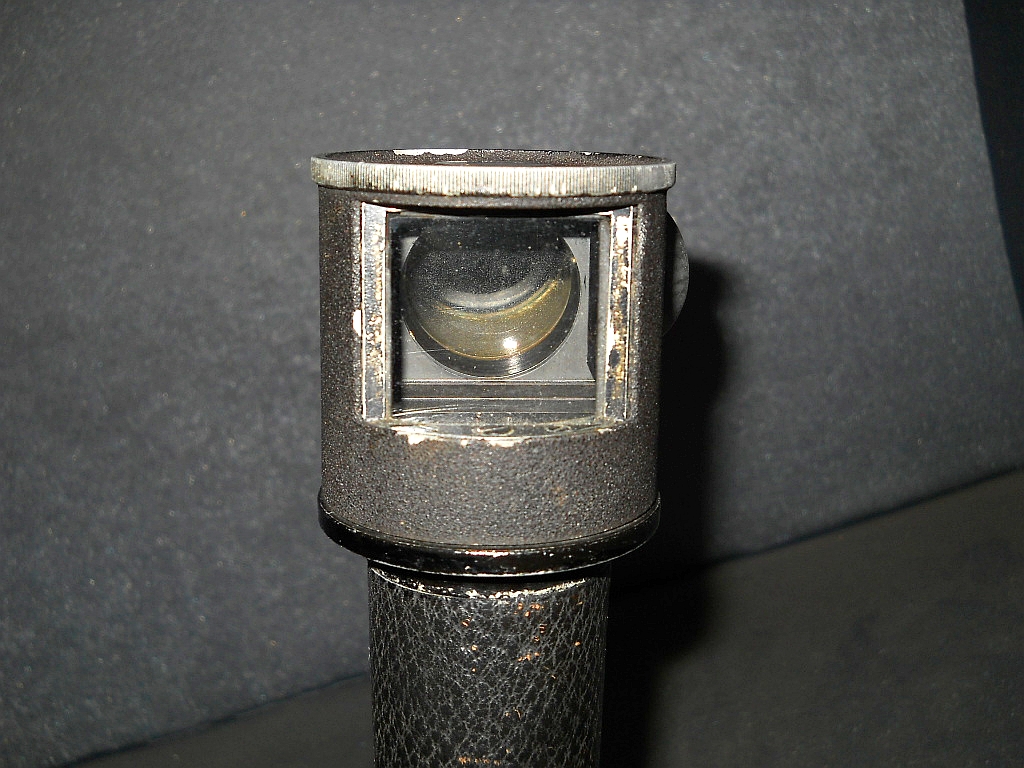

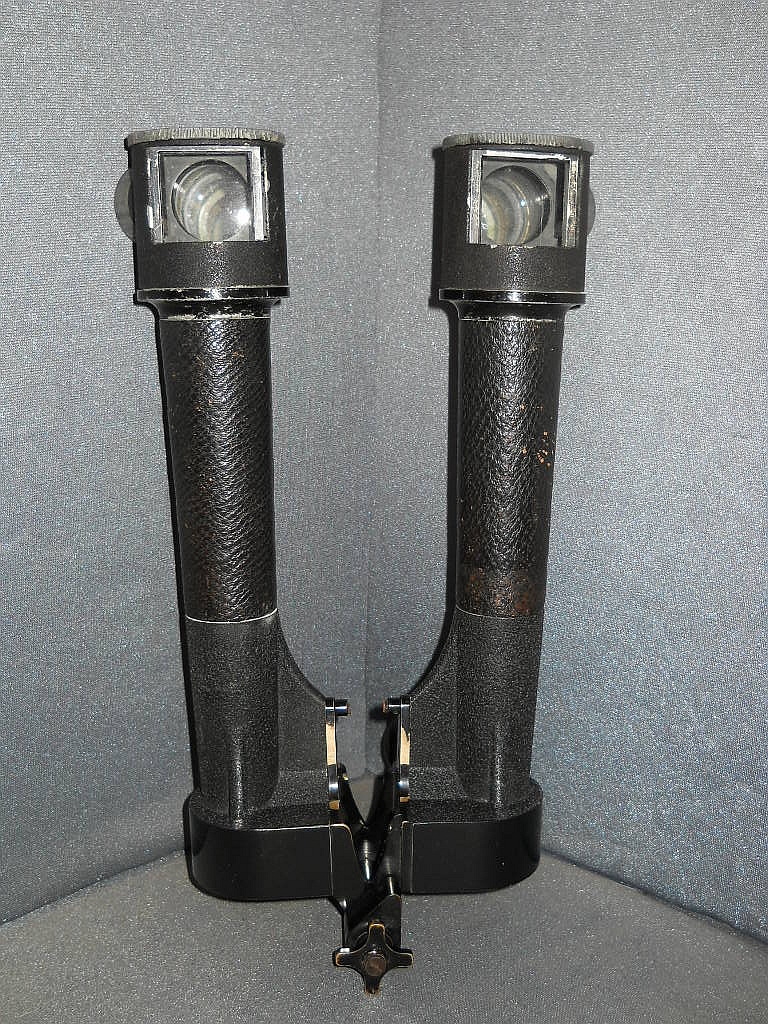

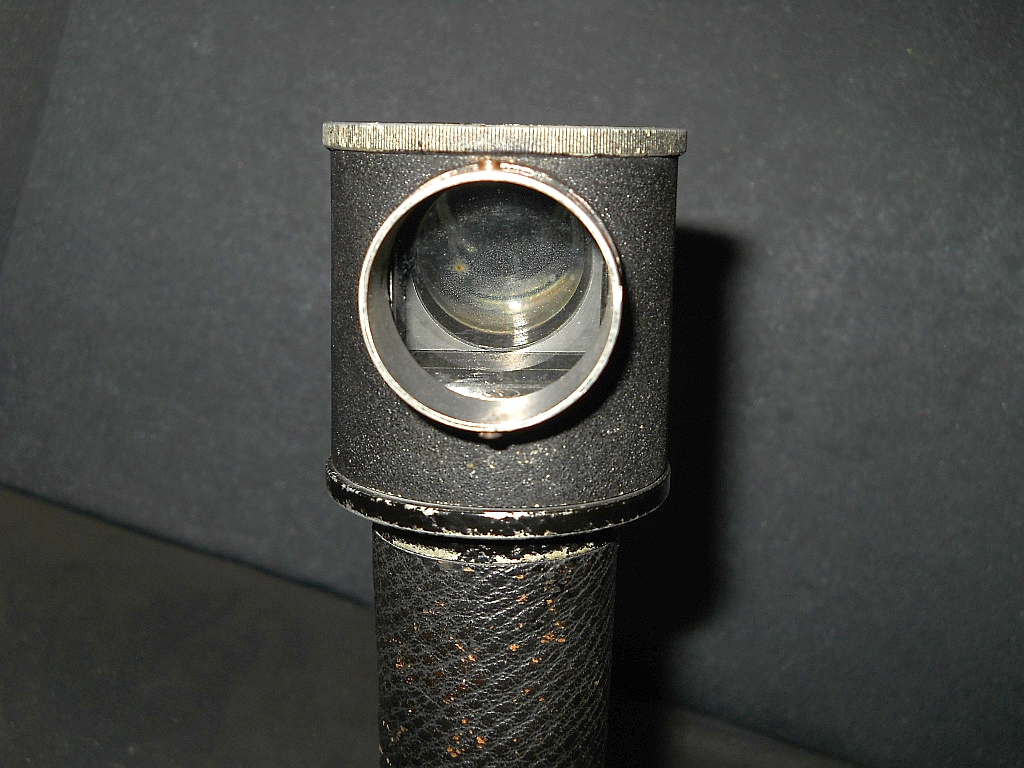

Durch die drehbare Messinghülse am Objektivkopf ist ein
Wechsel zwischen rechteckigen und runden,
dosenförmigen Ausblick möglich.

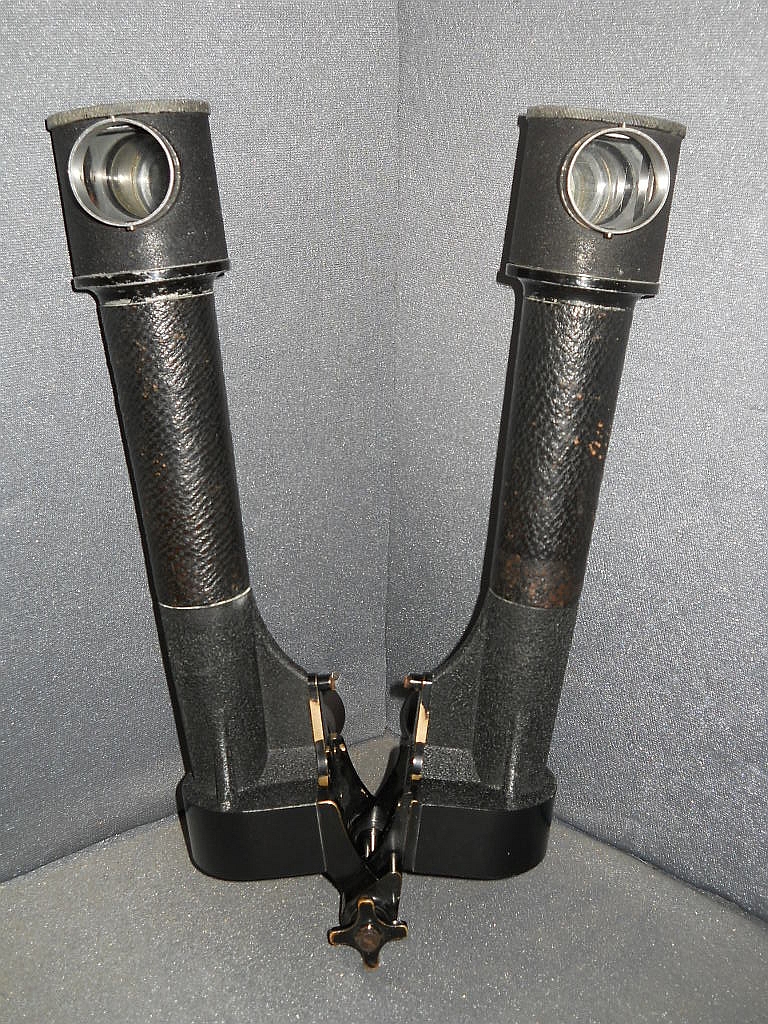

Beim runden Ausblick gab es als Zubehör zwei ca. 10cm lange
Regenrohrstutzen zum Aufstecken.

Breite = 14,5 cm, Höhe = 32 cm, Gewicht = 1600 g.

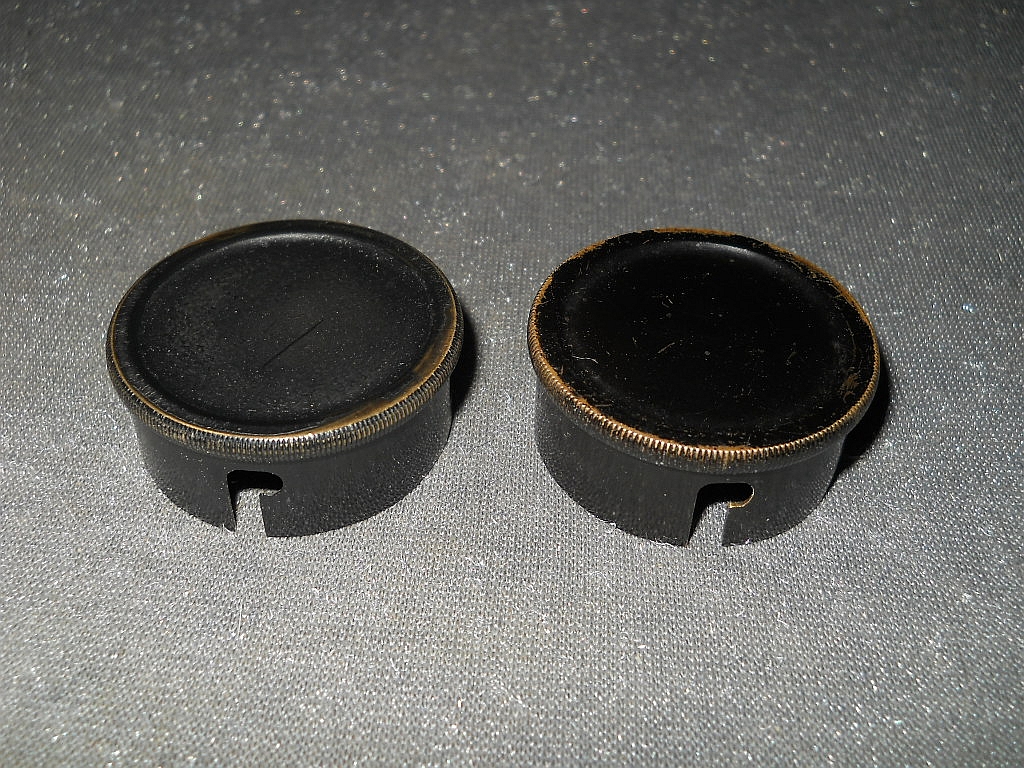

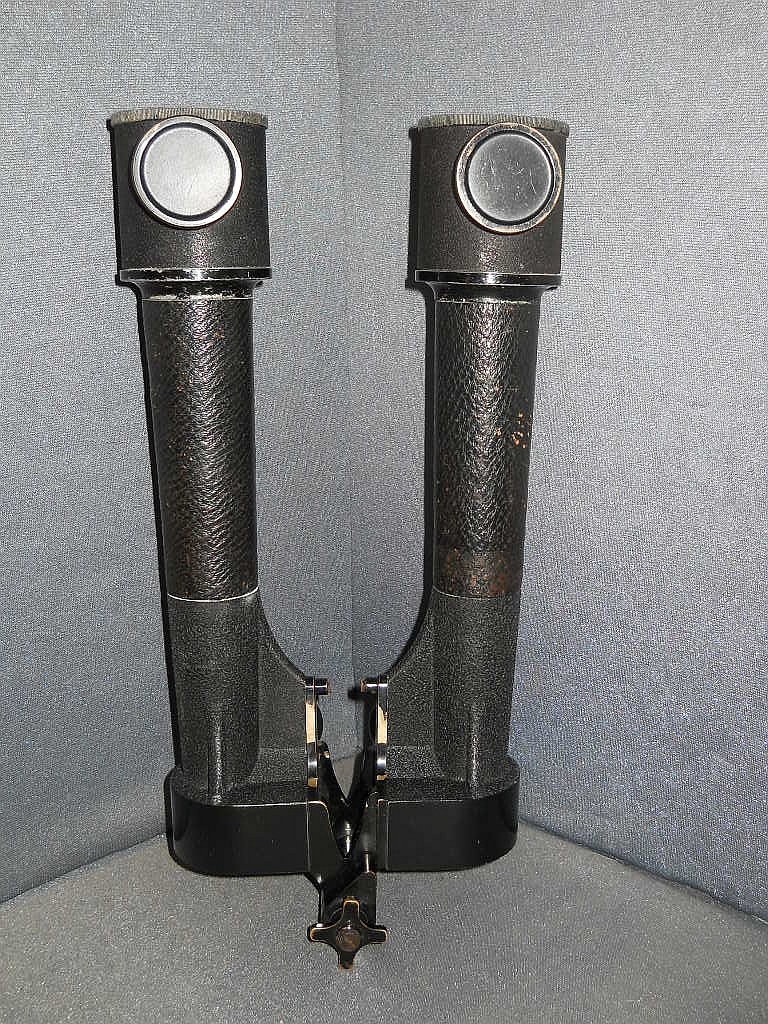

Als Schutz der Objektive hat es zwei Objektivabdeckungen
aus Messing.

Mit besten Dank an einen Privatsammler aus New York,
welcher das RSF dem Fernglasmuseum als Leihgabe zur
Verfügung gestellt hat.
