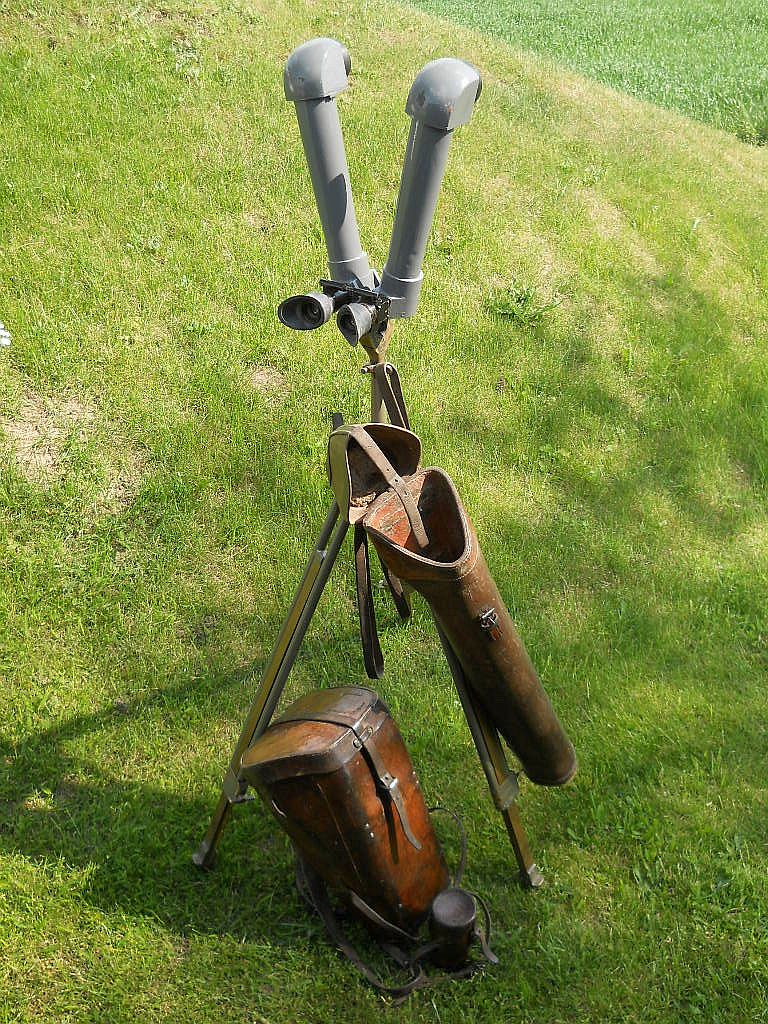

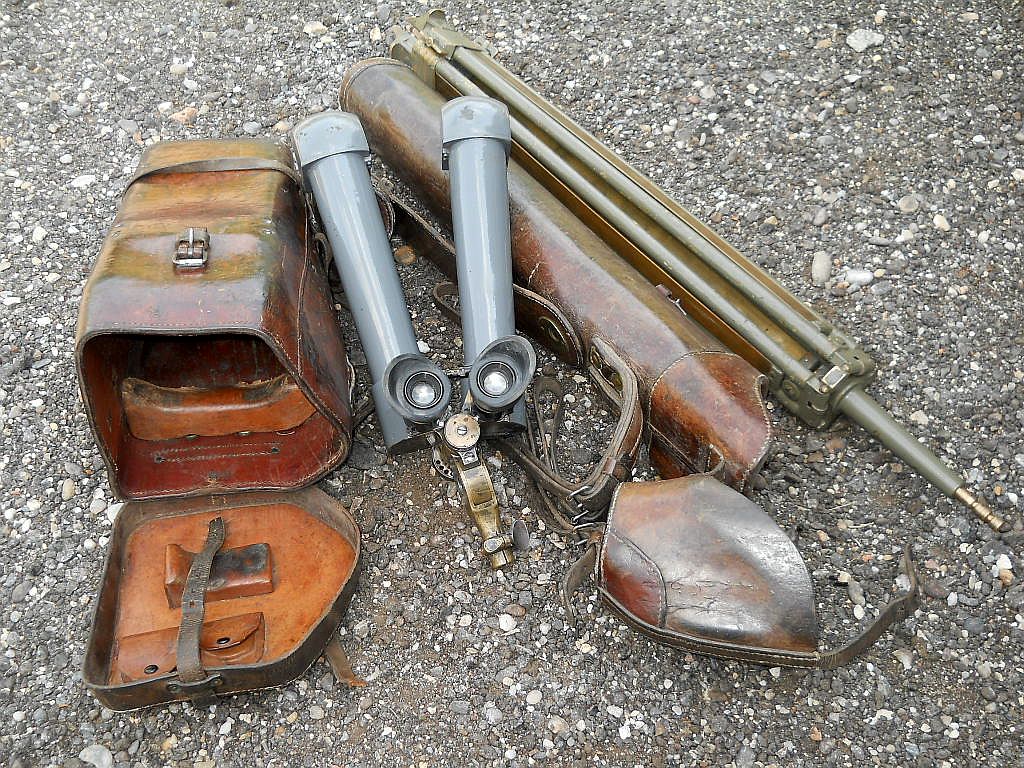

Sehr seltenes, komplettes Set eines Zeiss Scherenfernrohres
für die Kavallerie vom Ende des WK I.

Es wurde als Exportmodell an die Schweiz geliefert.

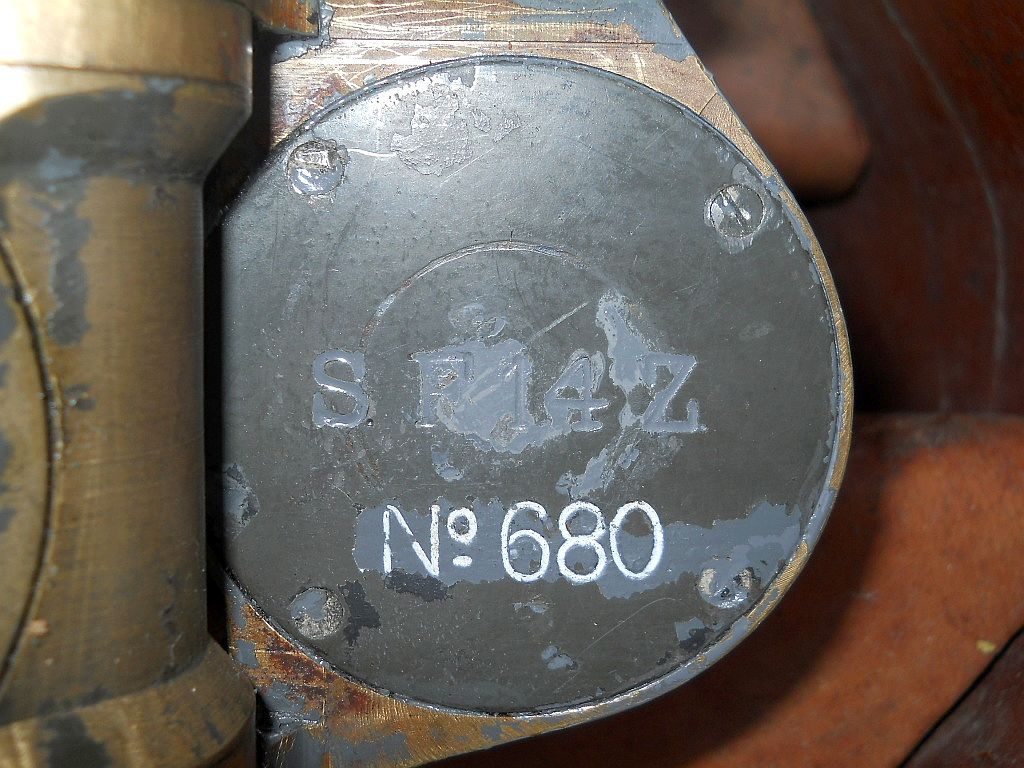

Das Scherenfernrohr SF14 Z wurde 1914 erstmals von Zeiss
hergestellt. Es gab fünf verschiedene Typenbezeichnungen
ohne dass die Bauform wesentlich verändert wurde.

Im WK II wurde es von vielen Optikfirmen hergestellt.

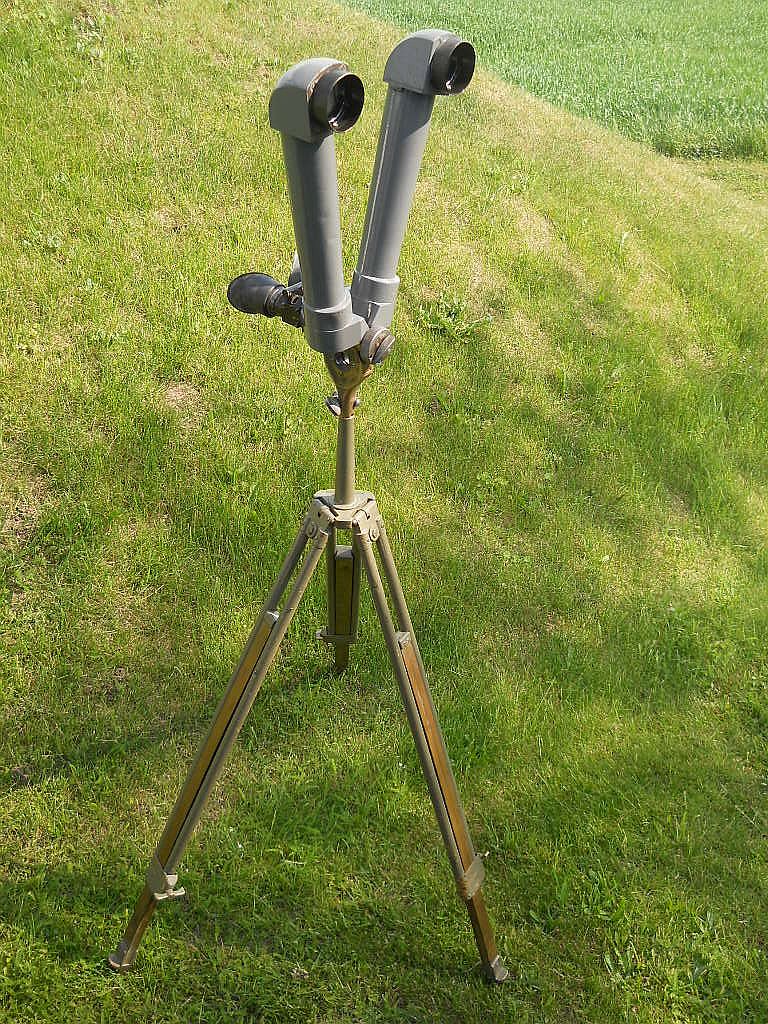

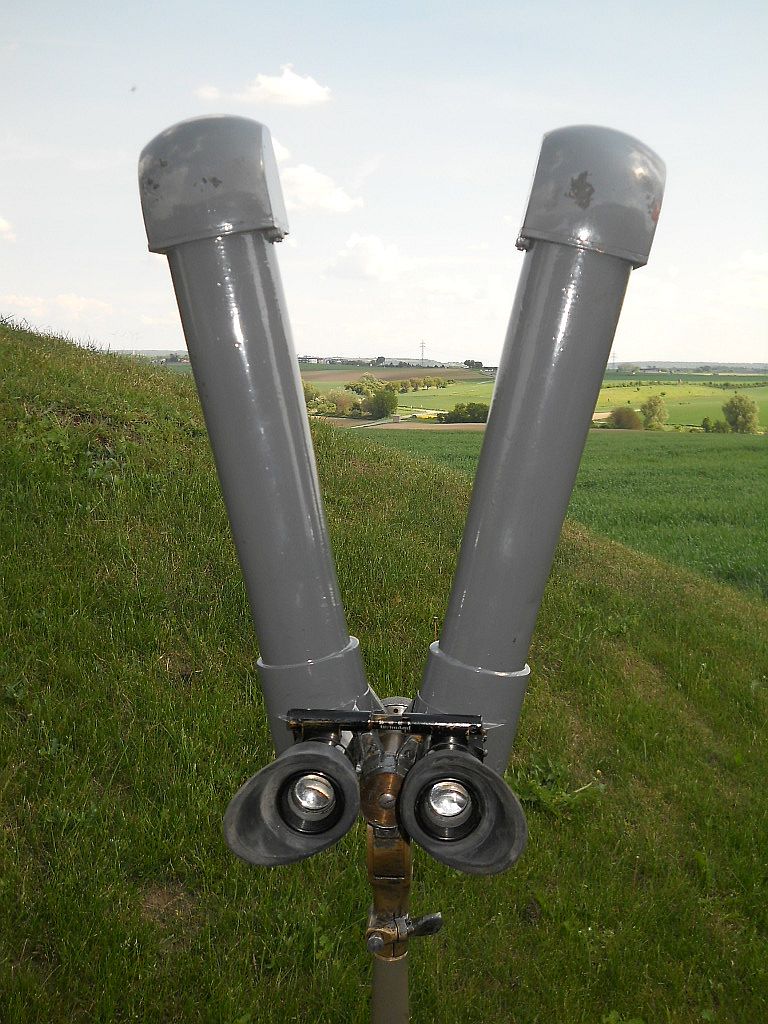

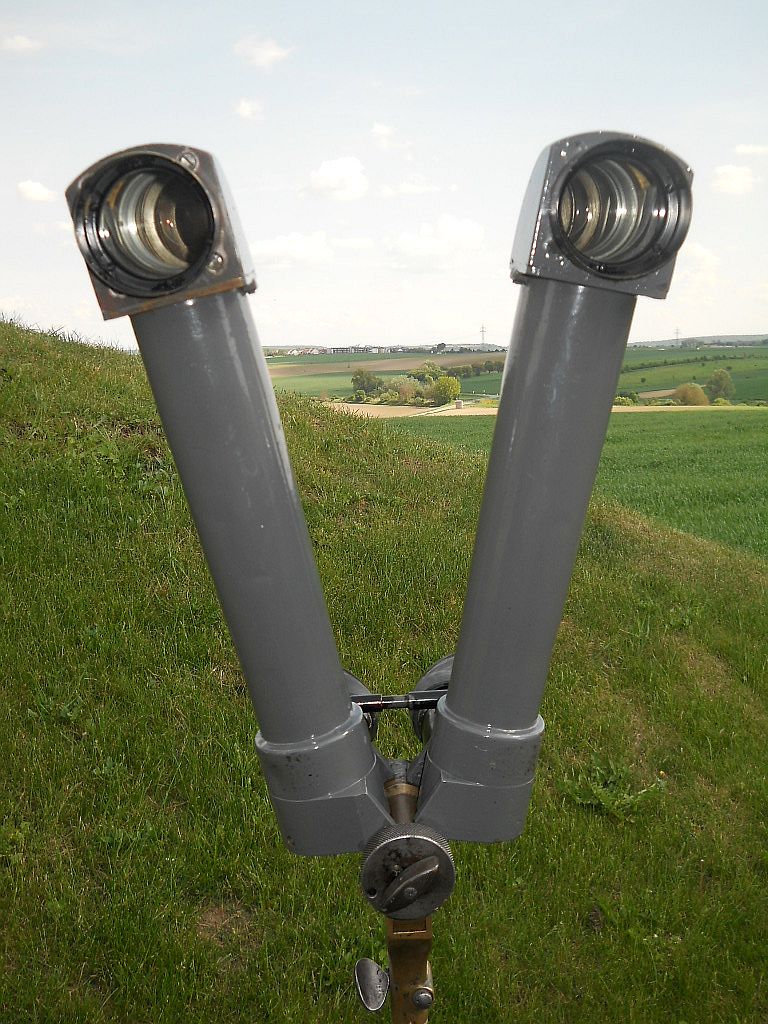

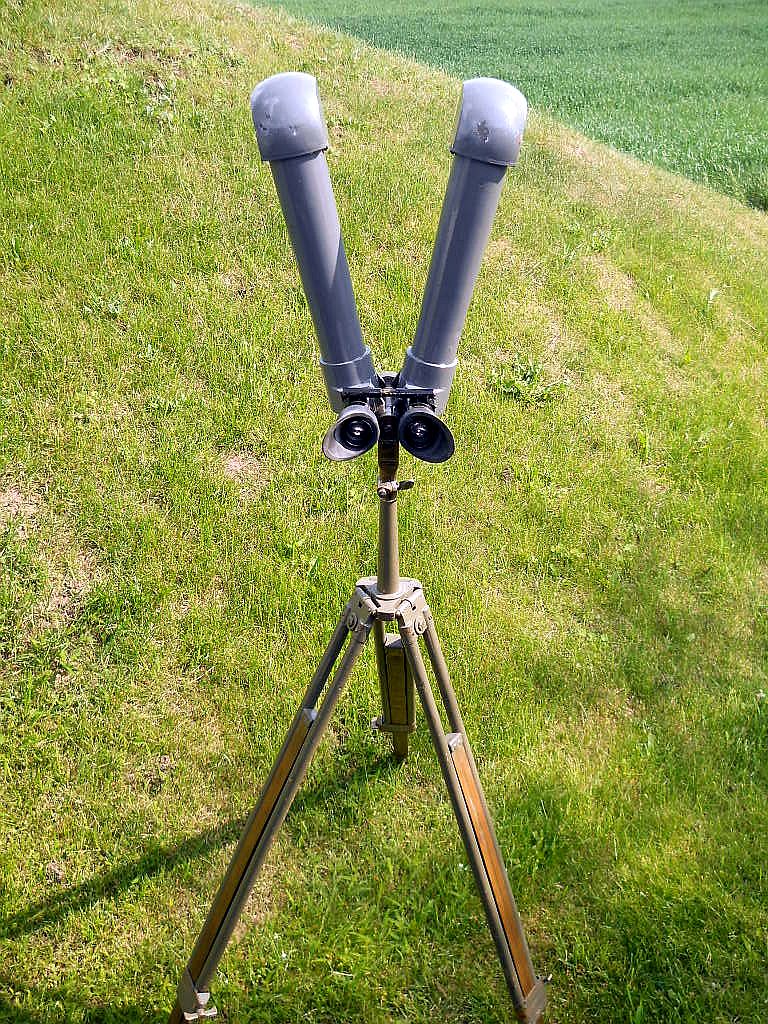

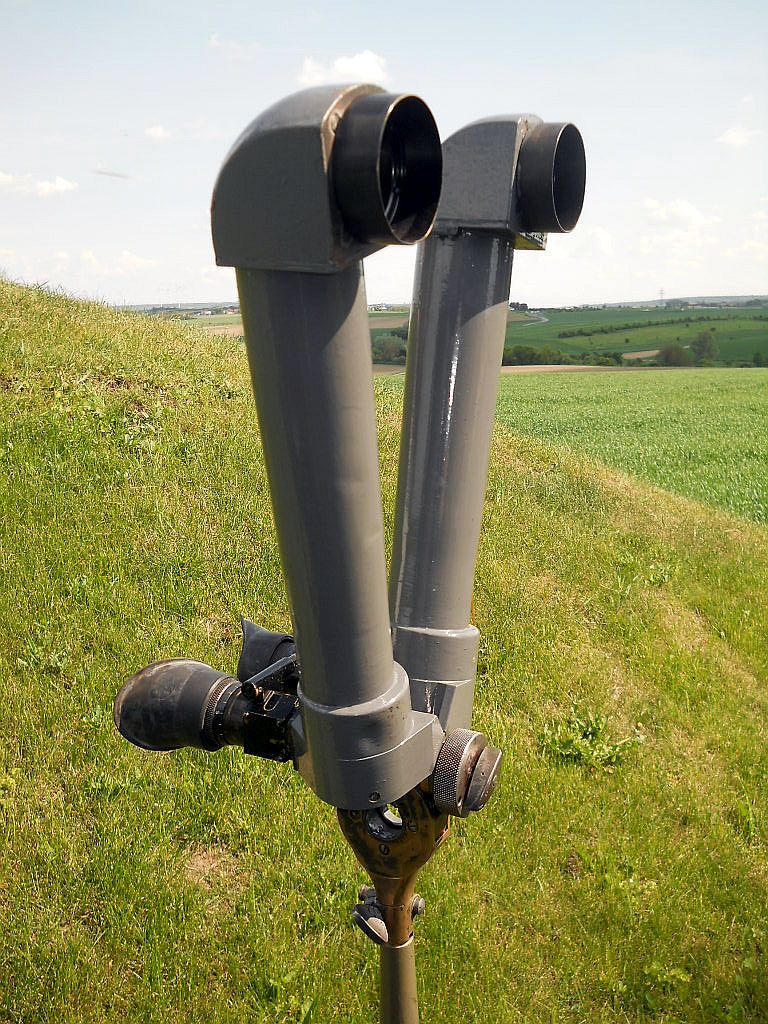

Scherenfernrohre haben zwei Gebrauchsstellungen. Mit hoch-
gestellten Armen kann man geschützt aus einer tiefer lie-
genden Deckung blicken.

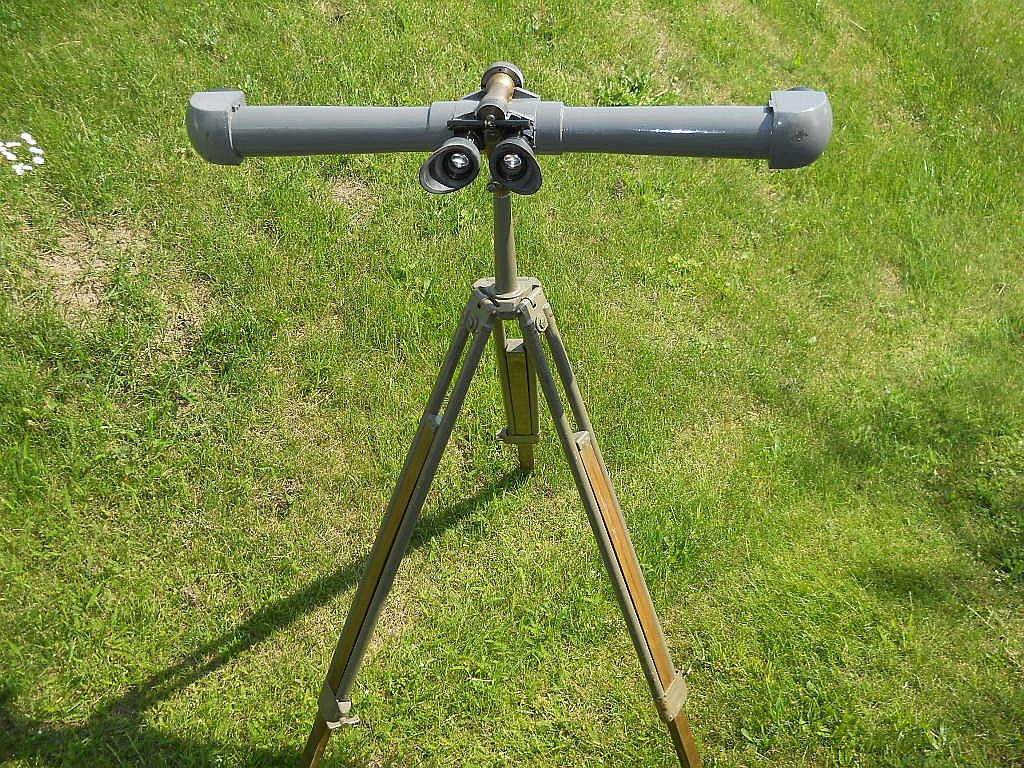

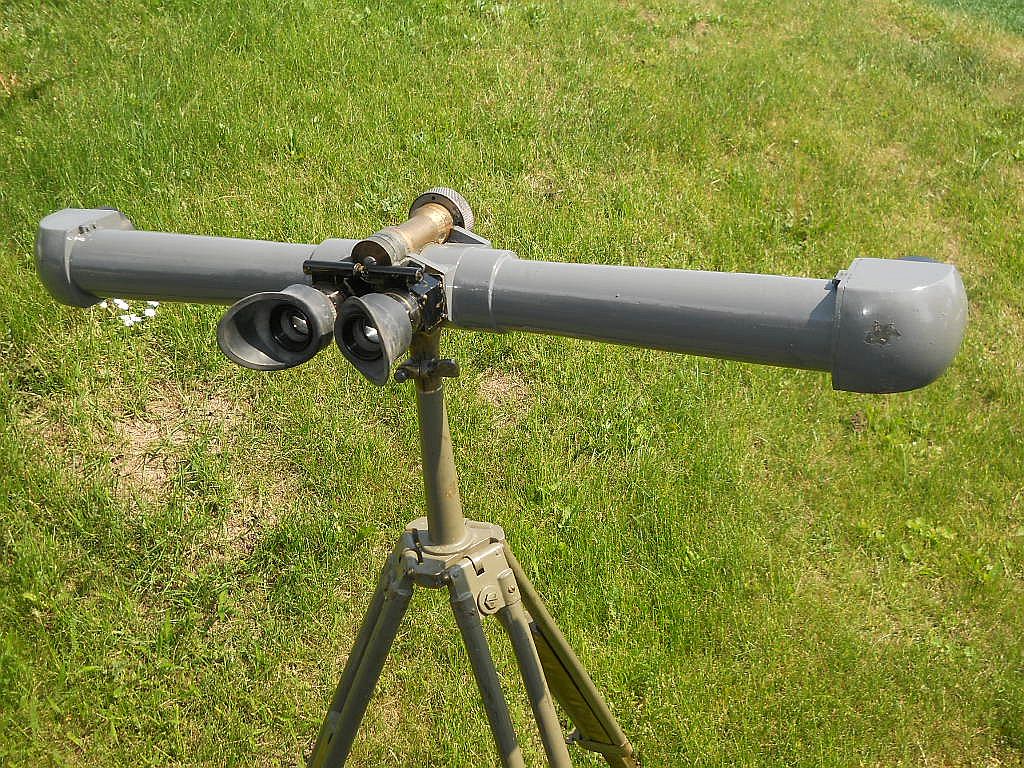

Mit waagrecht ausgestreckten Armen kann man hinter einem
Baum stehend  beobachten ohne gesehen zu werden.
Dabei kommt die erhöhte Stereoskopie zur Wirkung die ein
sehr plastisches Bild vermittelt.

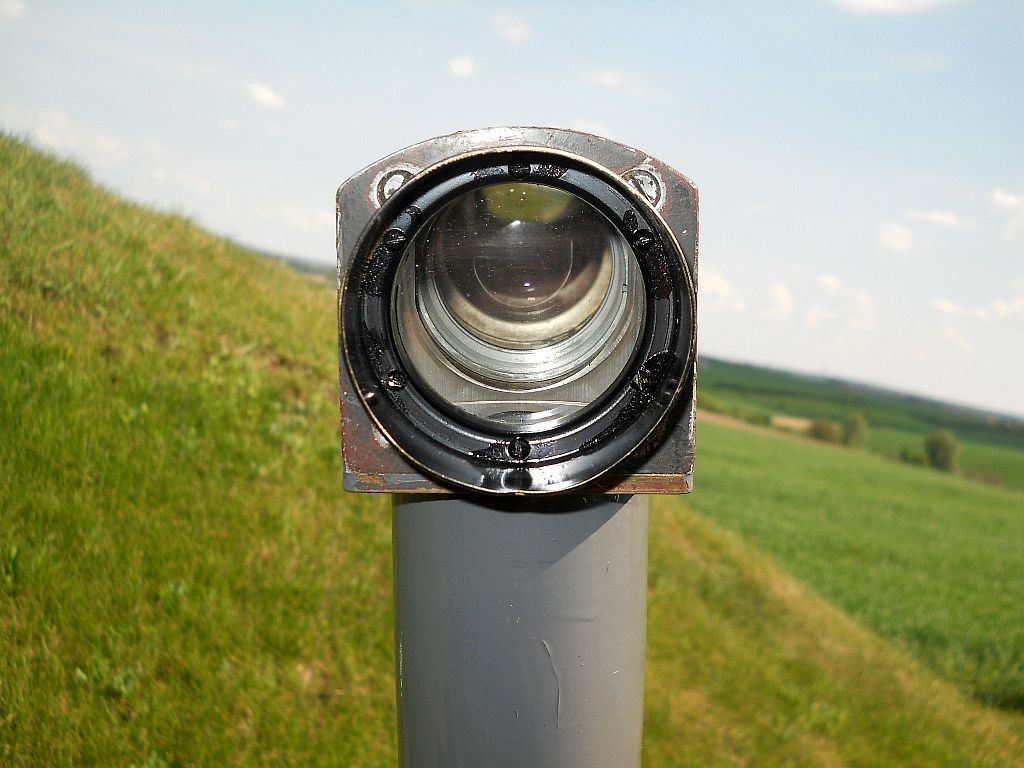

Die Kenngröße ist 10x50. 10-fache Vergrößerung mit 50 mm
Objektive. Das Sehfeld entspricht 87m/1000m. Es beinhaltet
ein Dachkant-Prismensystem.

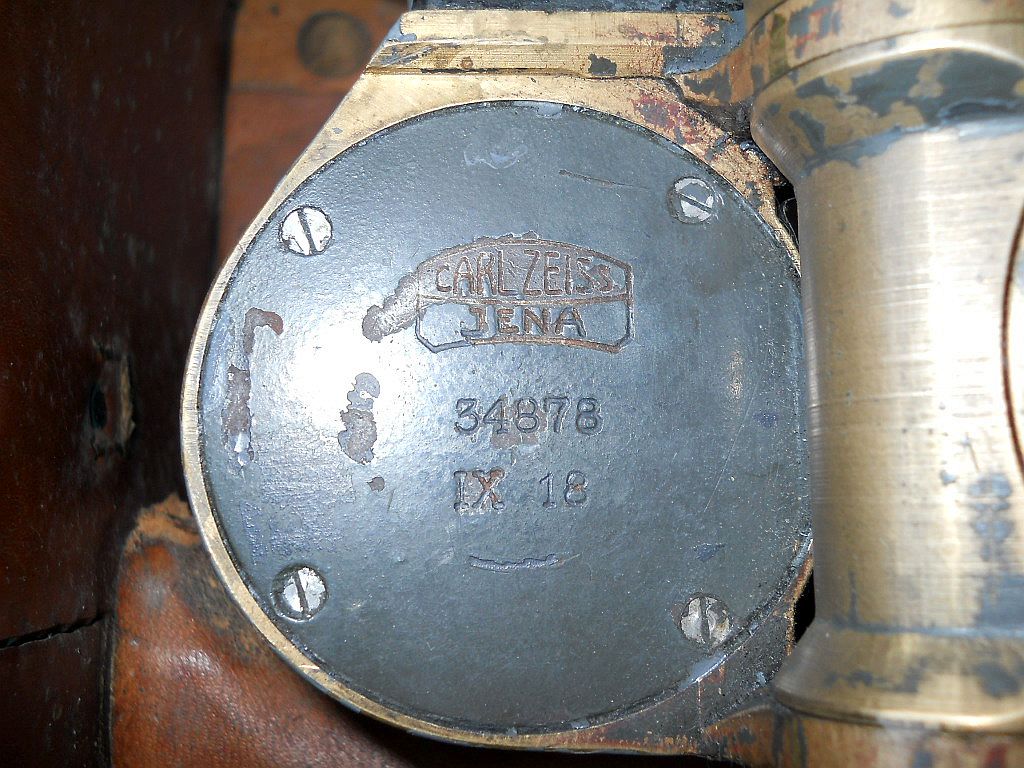

Die Seriennummer ist 34878. Scherenfernrohre von Zeiss
haben einen eigenen Nummernkreis. Das Herstellerdatum
ist mit IX.18, also September 1918 am linken Prismendeckel
eingraviert.

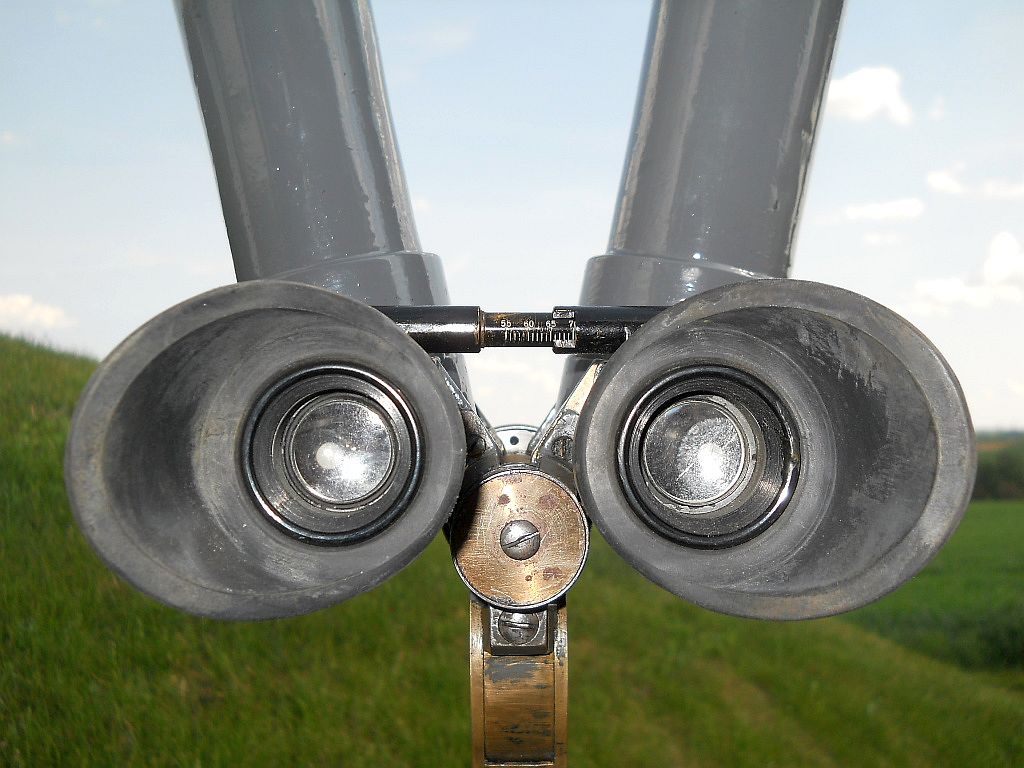

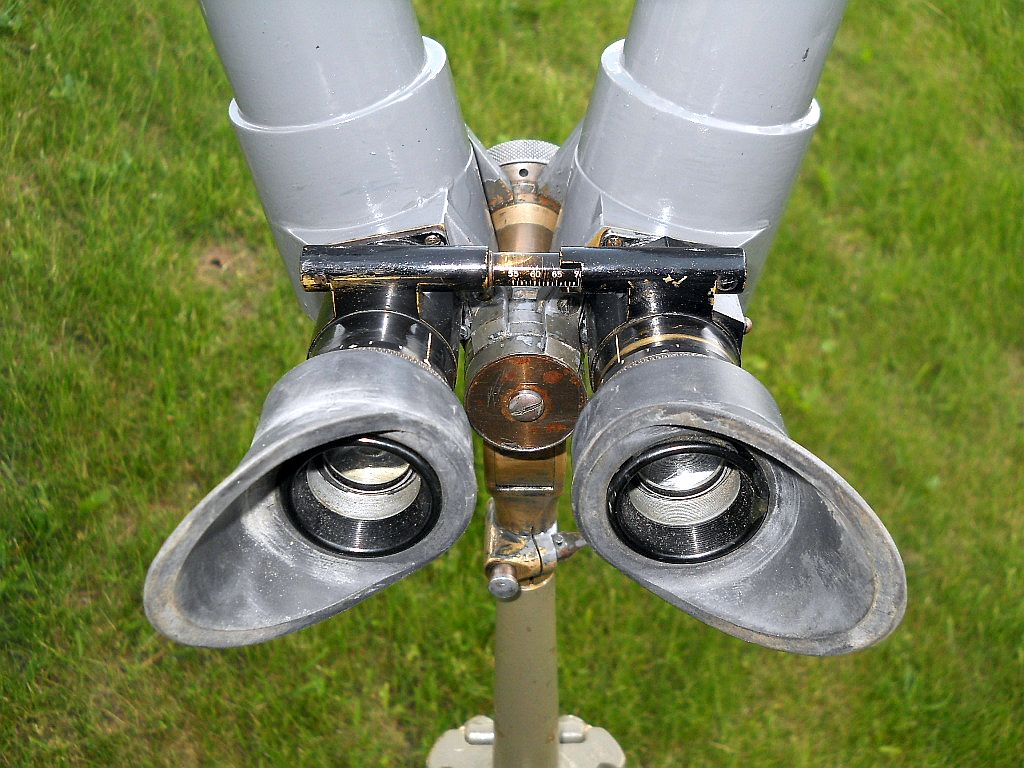

Selten noch vorhanden sind die aufsteckbaren Gummiaugen-
muscheln mit Seitenlichblende.

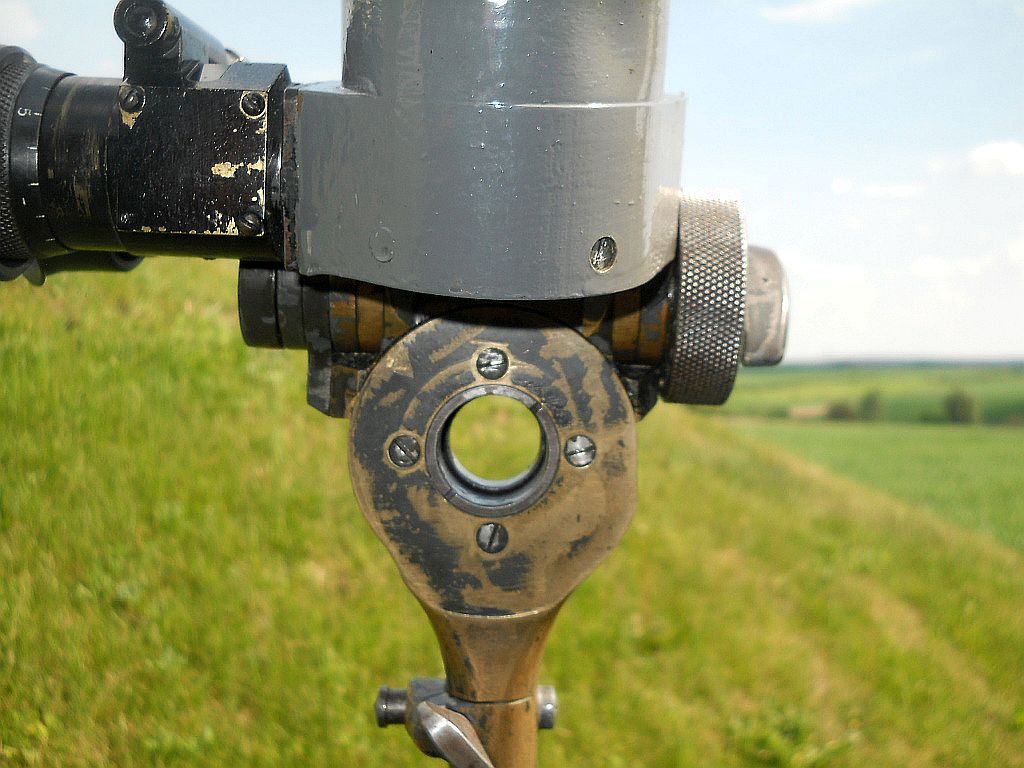

Die Stativaufnahme.

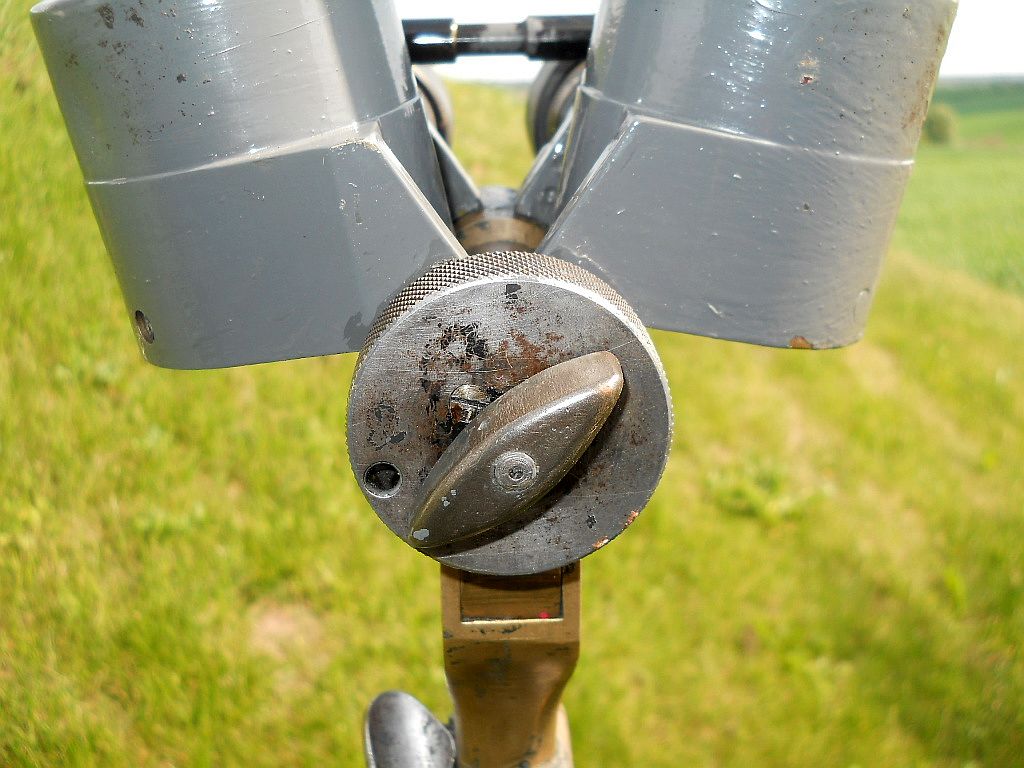

An der Vorderseite ist das Rad zur Feinjustierung mit dem
Hebel zum Fixieren der Schere.

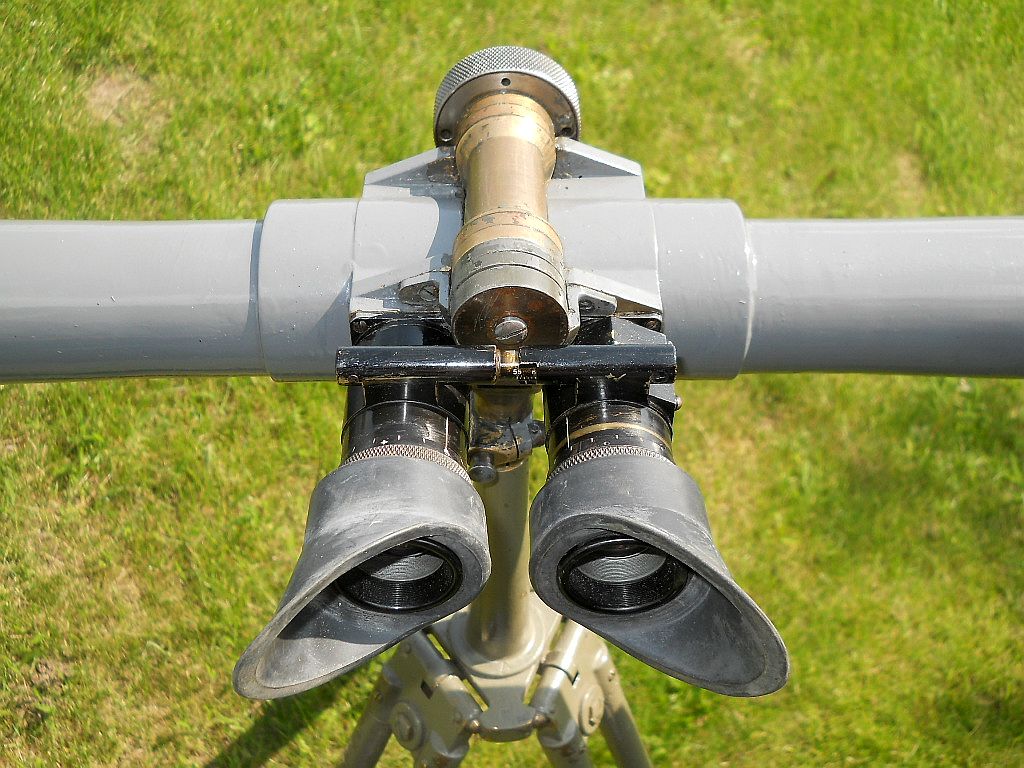

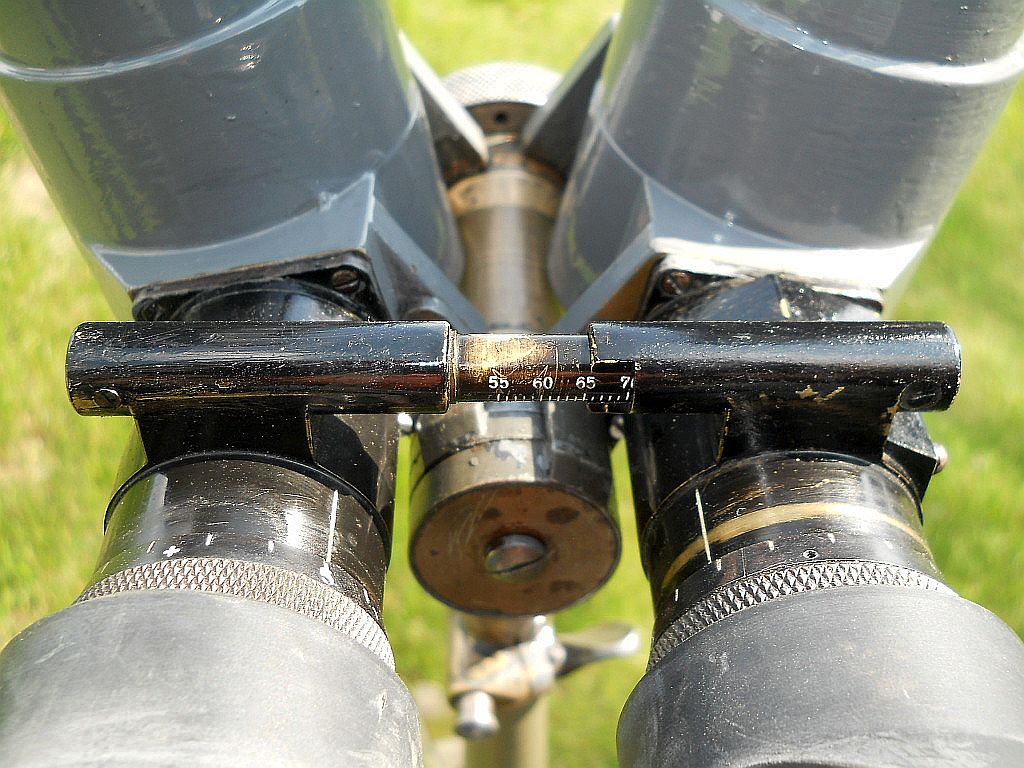

Die Detailansicht der Okularbaugruppe mit besonderer Vor-
richtung des Augenabstandhalters. Die Konstruktion bewirkt,
dass das rechte Okular mit der Strichplatte beim Schwenken
in die waagrechte Gebrauchsstellung konstant bleibt.

Dadurch schwenkt die Strichplatte nicht mit und bleibt in
horizontaler Position. Die Skala vom Augenbstand ist in
beiden Positionen ersichtlich.

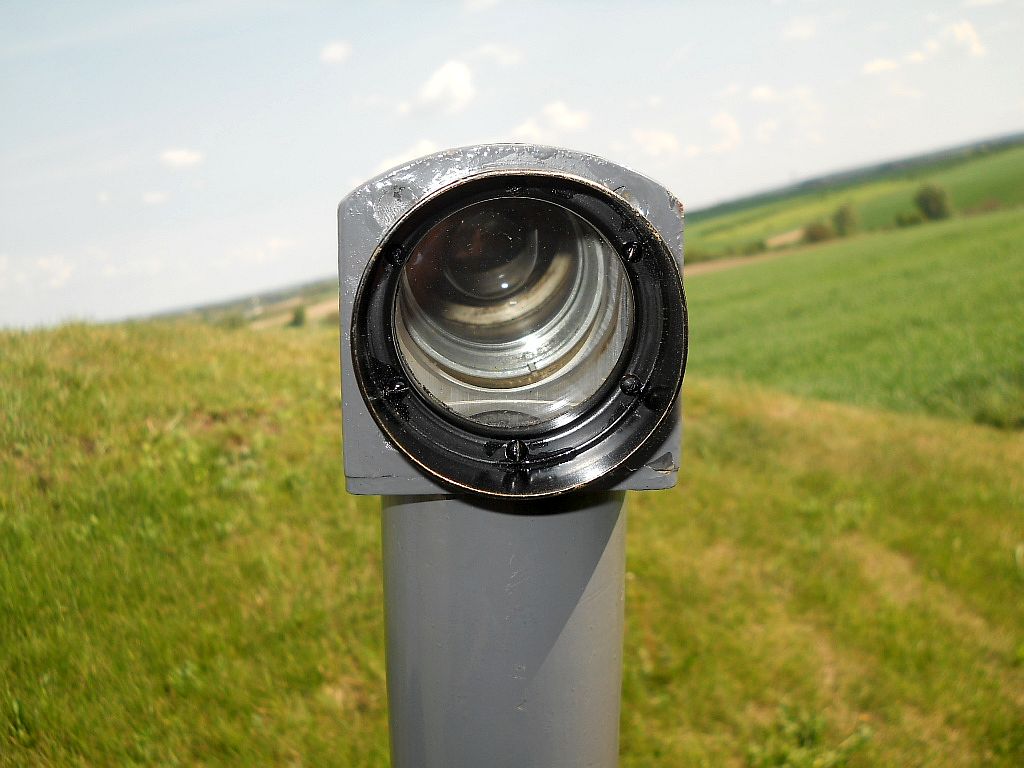

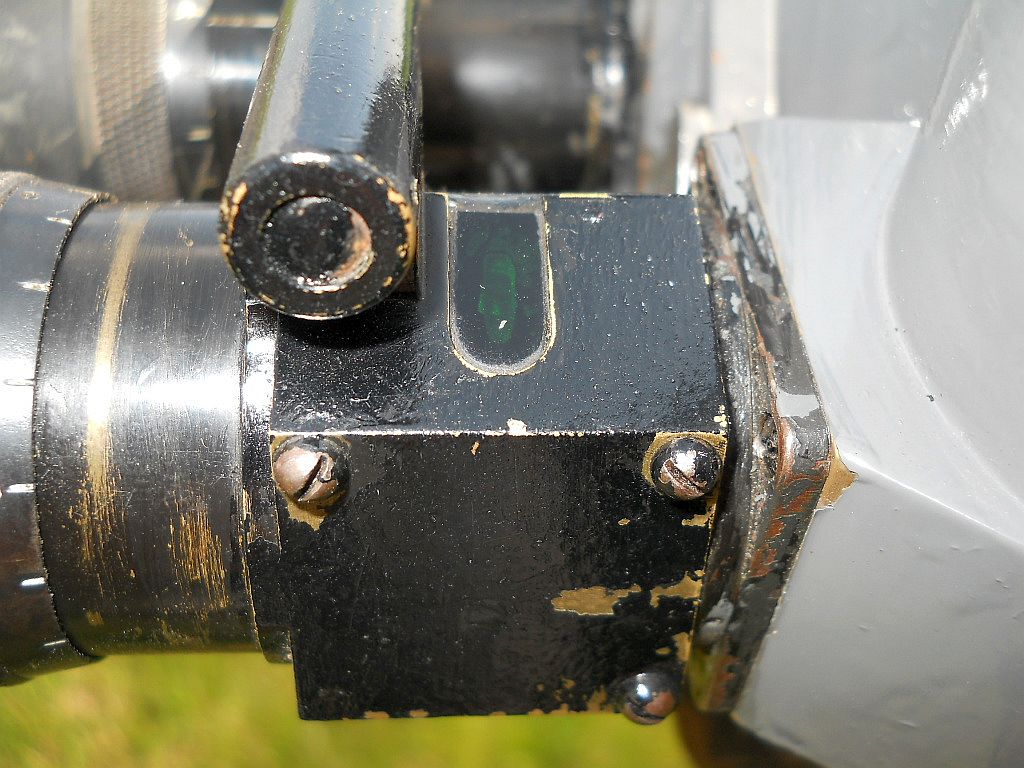

Das Fenster für die Strichplattenbeleuchtung.

Die rechte Durchsicht mit Strichplatte.

Die linke Durchsicht.

Die Durchsicht mit aufgesteckten Farbbfilter.

Breite = 14,5 cm, Höhe = 51 cm, Gewicht = 5,25 kg.
Ausladung mit gespreizten Armen = 78 cm.
Das SF mit Köcher wiegt 6,40 kg.
Das Stativ mit Köcher wiegt 6,20 kg.
Das gesamte Set hat ein Gewicht von 12,60 kg!

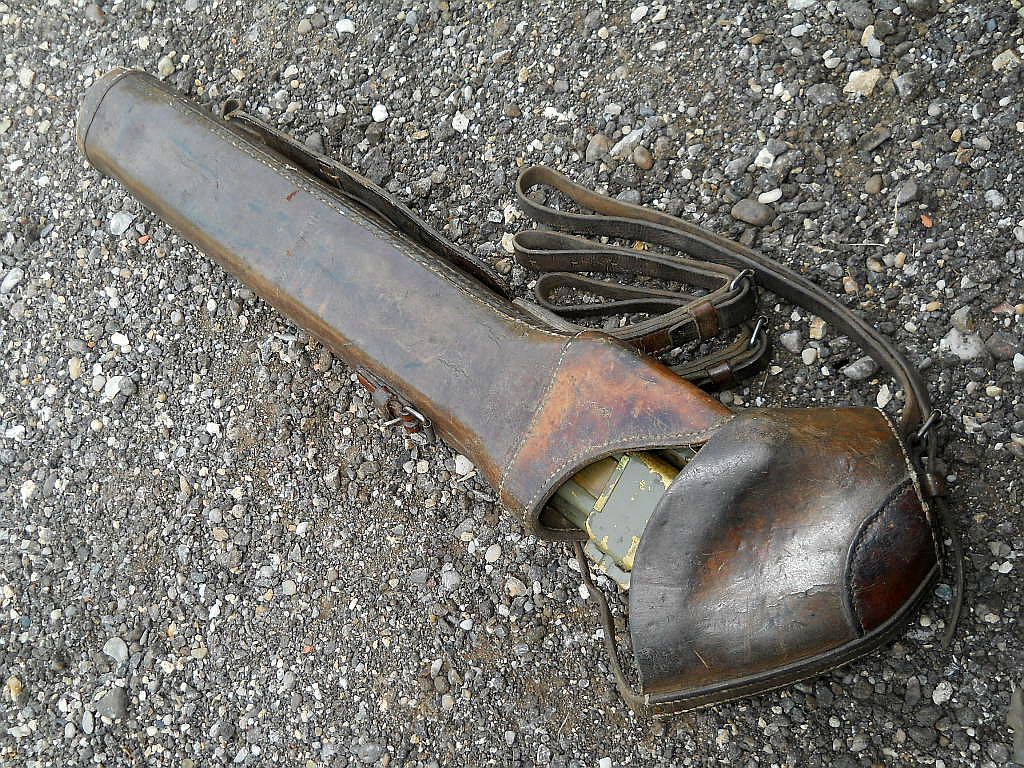

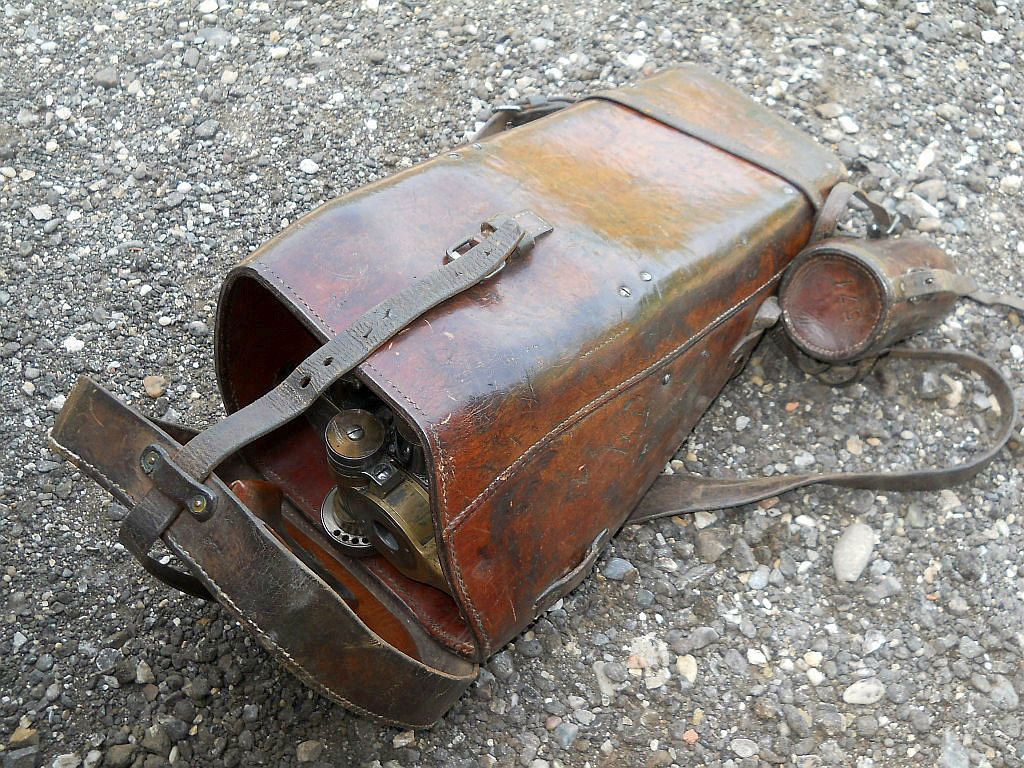

Der massive Lederköcher wurde in der Schweiz gefertigt. Um
die Wirtschaft im eigenen Land anzukurbeln wurde das Zu-
behör stets von ansässigen Firmen hergestellt.

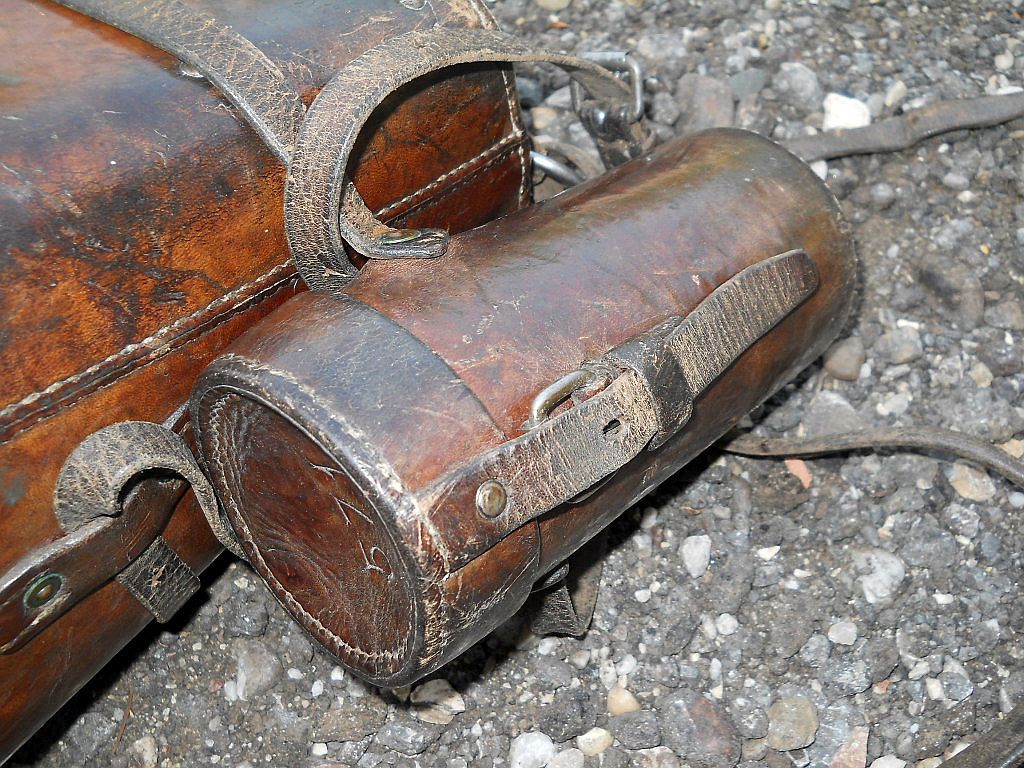

In dem kleinen Lederbehälter befindet sich das Zubehör, wie
Gummiaugenmuscheln, Regenrohre und Staubpinsel. Nur
die Farbfilter und das Putztuch befindet sich im Köcher-
deckel.

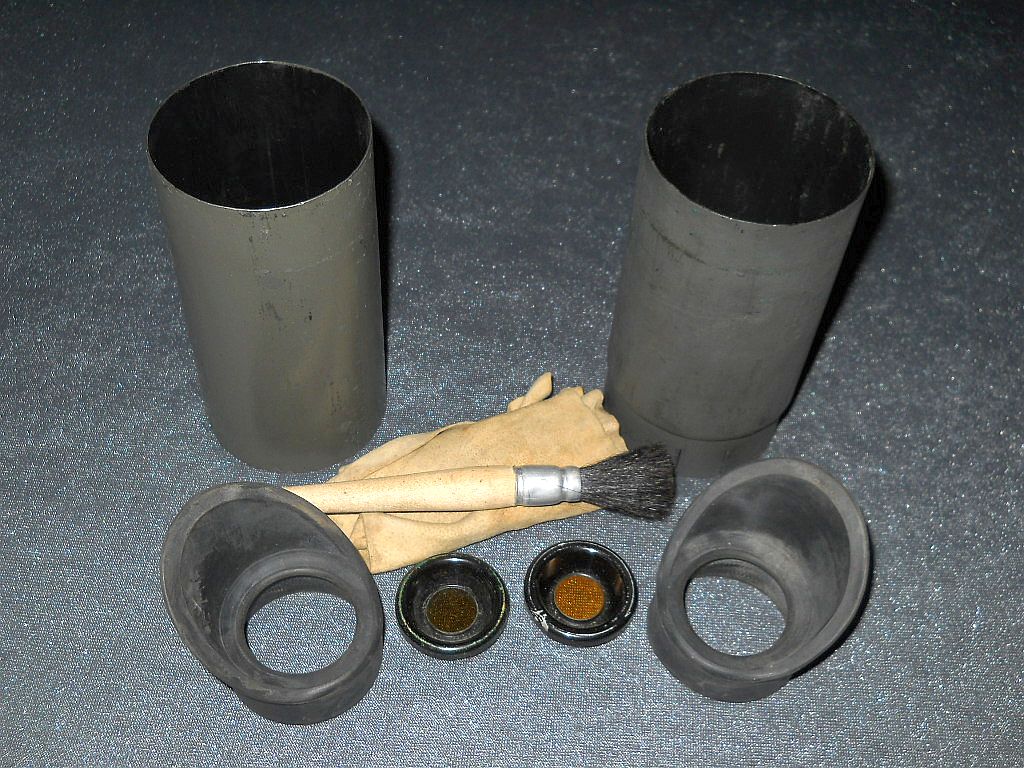

Das Zubehör im Detail.

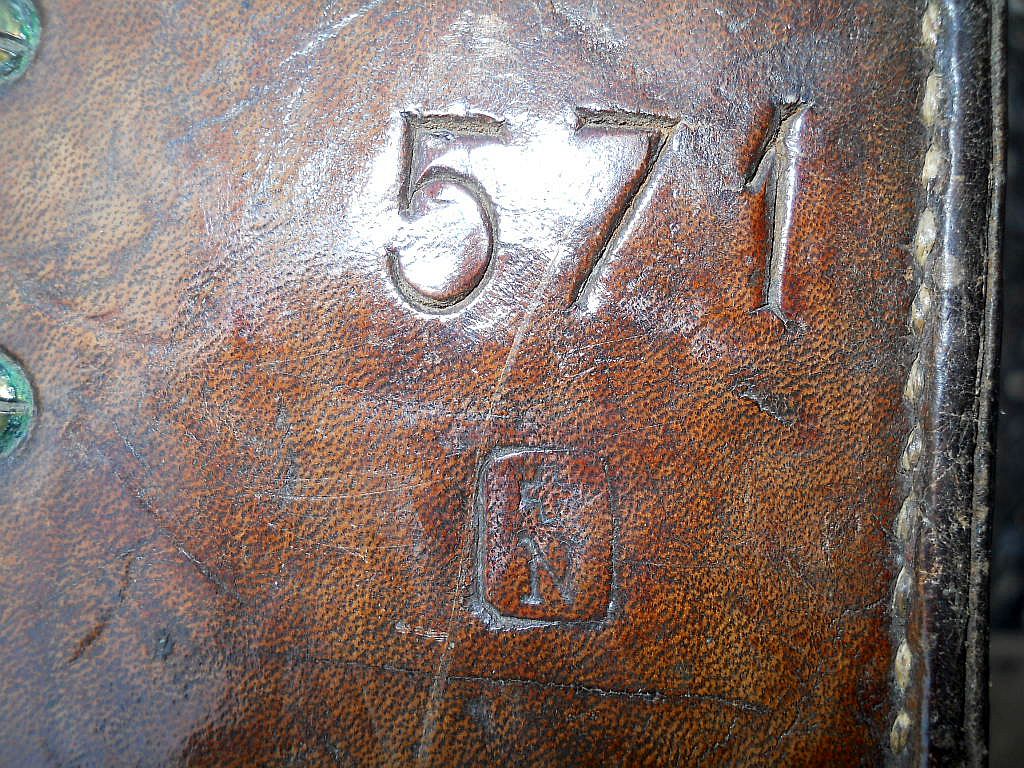

Die Zubehörteile tragen die Prägung vom Hersteller, einer
Inventarnummer und das Schweizer Kreuz.

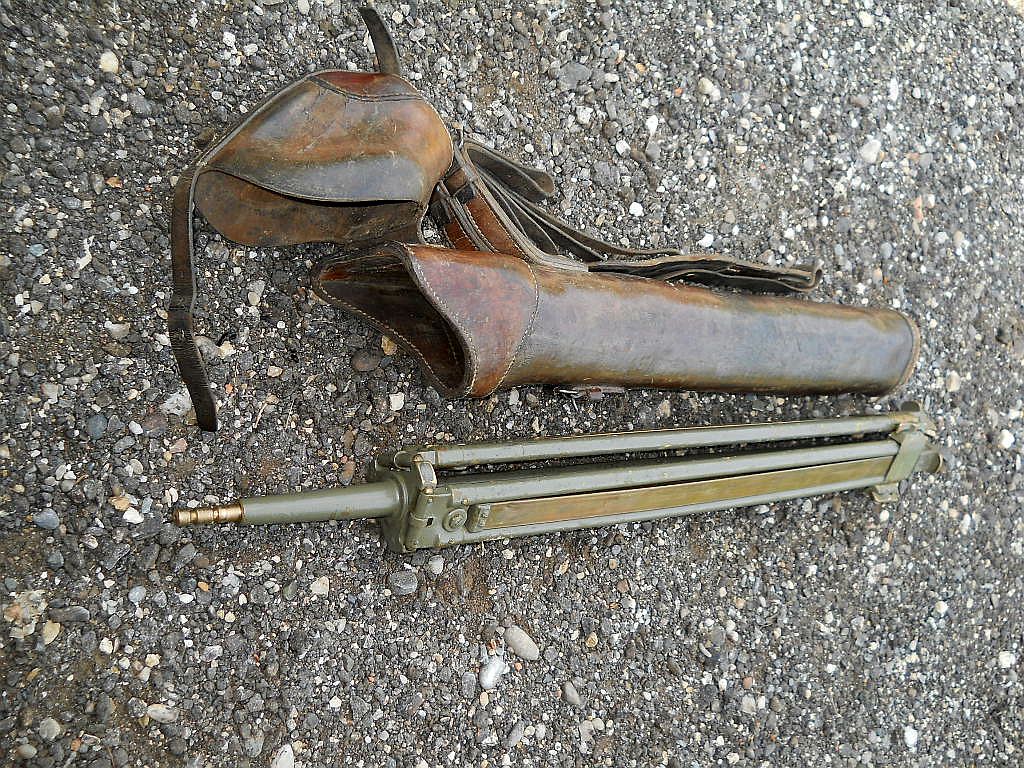

Das zugehörige Stativ mit Lederköcher ist ebenfalls ein
Schweizer Erzeugnis.

Es ist durchgehend aus Messing und ist auf 158 cm zum Aus-
ziehen.
