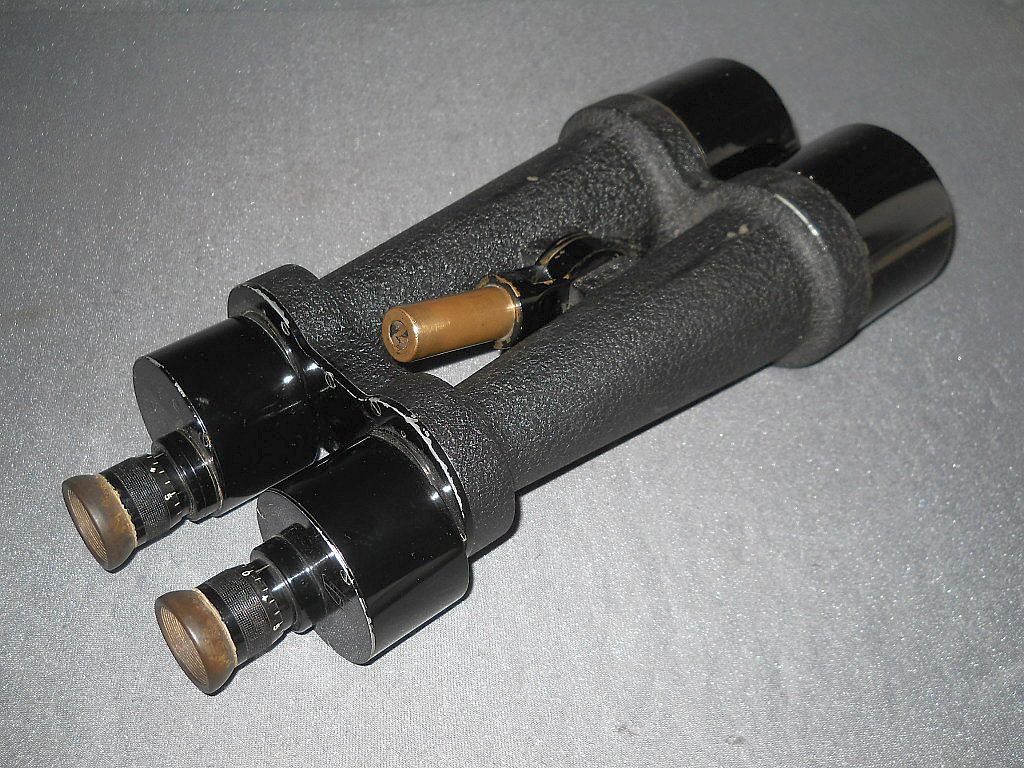

SAMMLERHIGHLIGHT!
SEHR SELTENES MILITÄRFERNGLAS
FÜR SIGNAL/BLINKGERÄTE
CARL ZEISS WIEN
DOPPELFERNROHR 15-FACH
M. 12. Z.

Vor der Einführung der Funktechnik wurden optische Signalgeräte zur
Verständigung der eigenen Truppen auf Entfernungen eingesetzt. Für
Blink- und Signalgeräte wurden eigens hochwertige Optiken entwickelt.

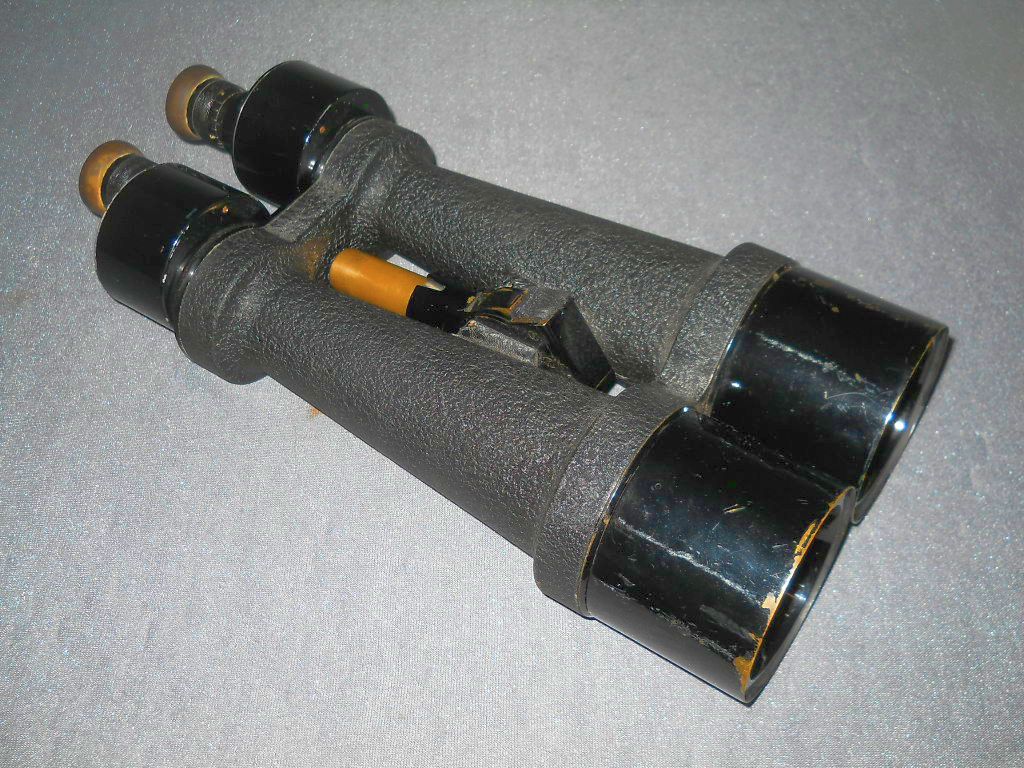

Das größte Modell davon war das von Zeiss gefertigte Doppelfernrohr mit
15-facher Vergrößerung.

Es war das erste von Zeiss hergestellte Fernglas mit achromatischen 60 mm
Objektive mit Luftspalt nach Fraunhofer. Bereits ab 1911/12 wurde es auch
in den Zweigstellen Wien und Györ gefertigt.

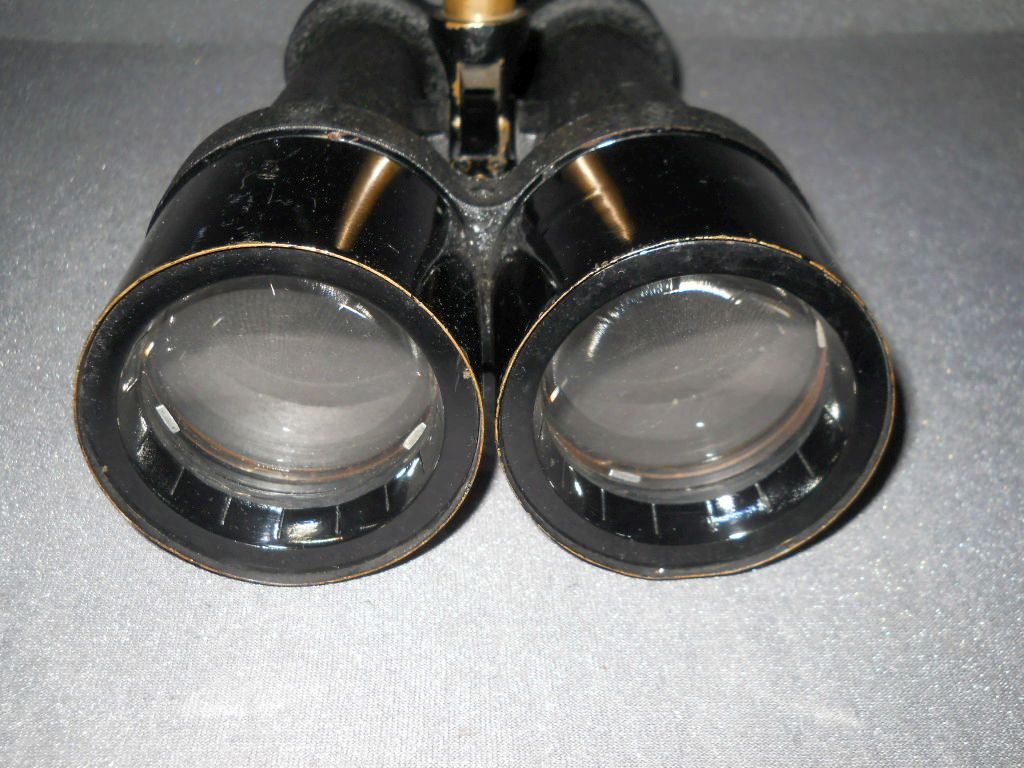

Die Kenngröße ist 15x60. 15-fache Vergrößerung mit 60 mm Objektive. Es
zeichnet sich durch eine hohe, optische Qualität aus. Dafür spricht die
Ausführung der Objektive mit einem Luftspaltachromat nach Fraunhofer.
Es hat ein Porro II Prismensystem.

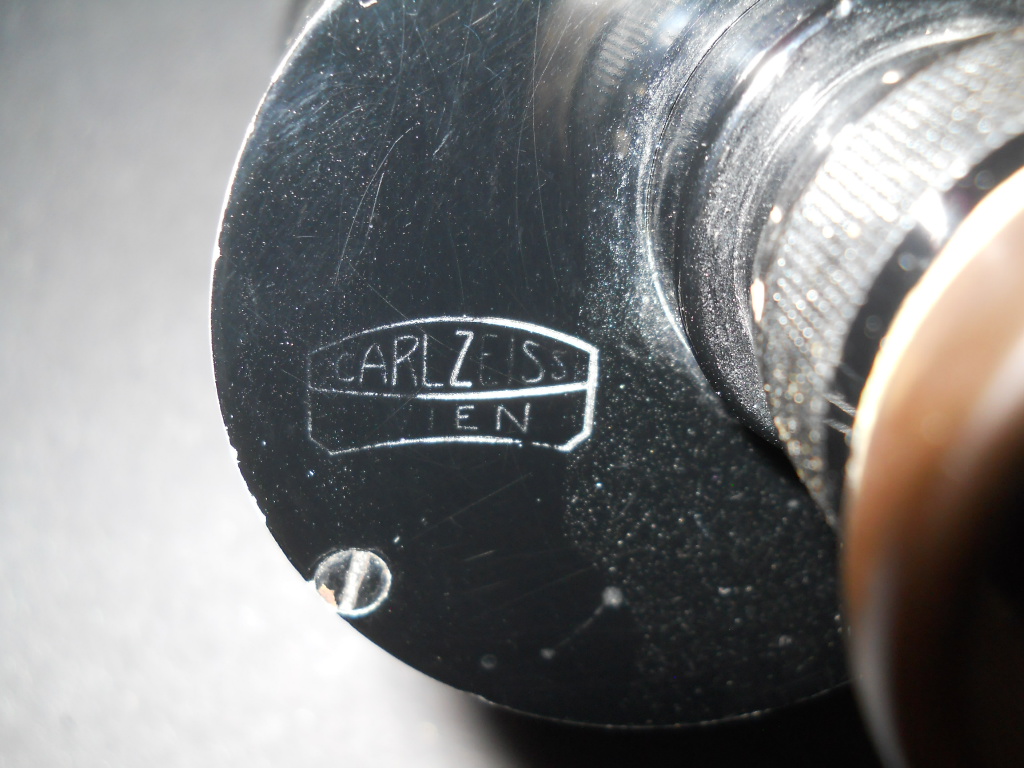

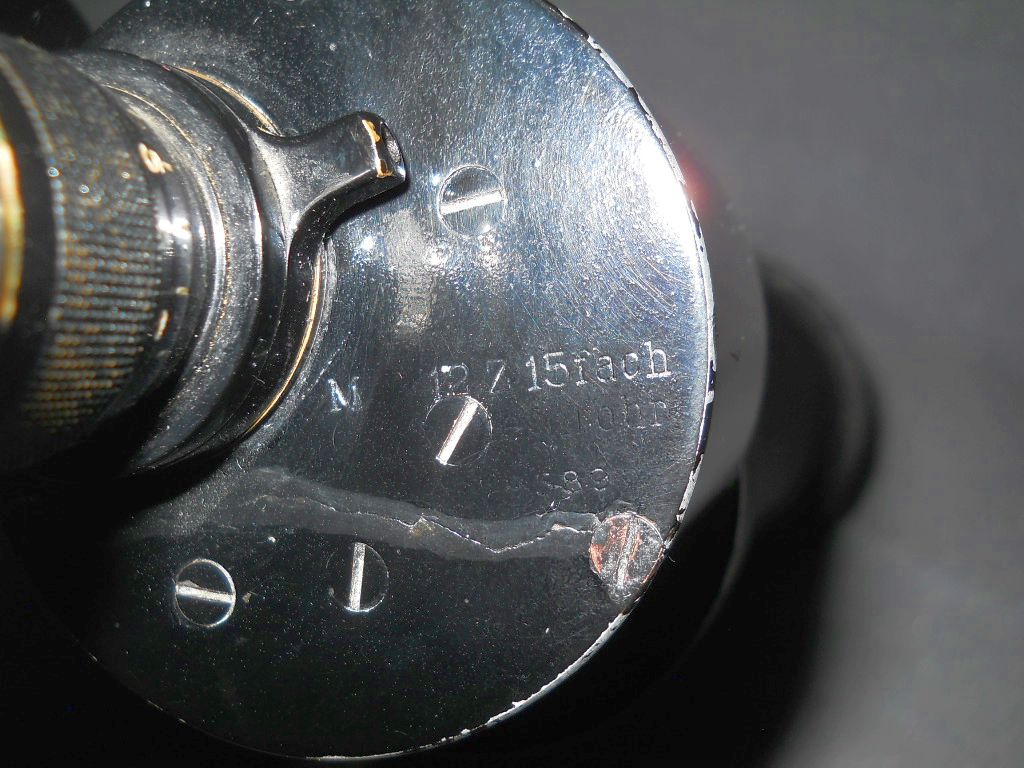

Die Schrift am rechten Deckel ist teilweise schlecht lesbar. Es steht
M 8/12 Z = Modell 1908, in 1912 modifiziert, Z = Zeiss, Doppelfernrohr.
Die Seriennummer ist 719589. Es wurde 1917 in einer Serie von
300 Stück hergestellt.

Der gesprungene Deckel wurde irgendwann fachmännisch repariert.
Die Reparatur wirkt sich in keiner Weise auf die optische Qualität
aus!

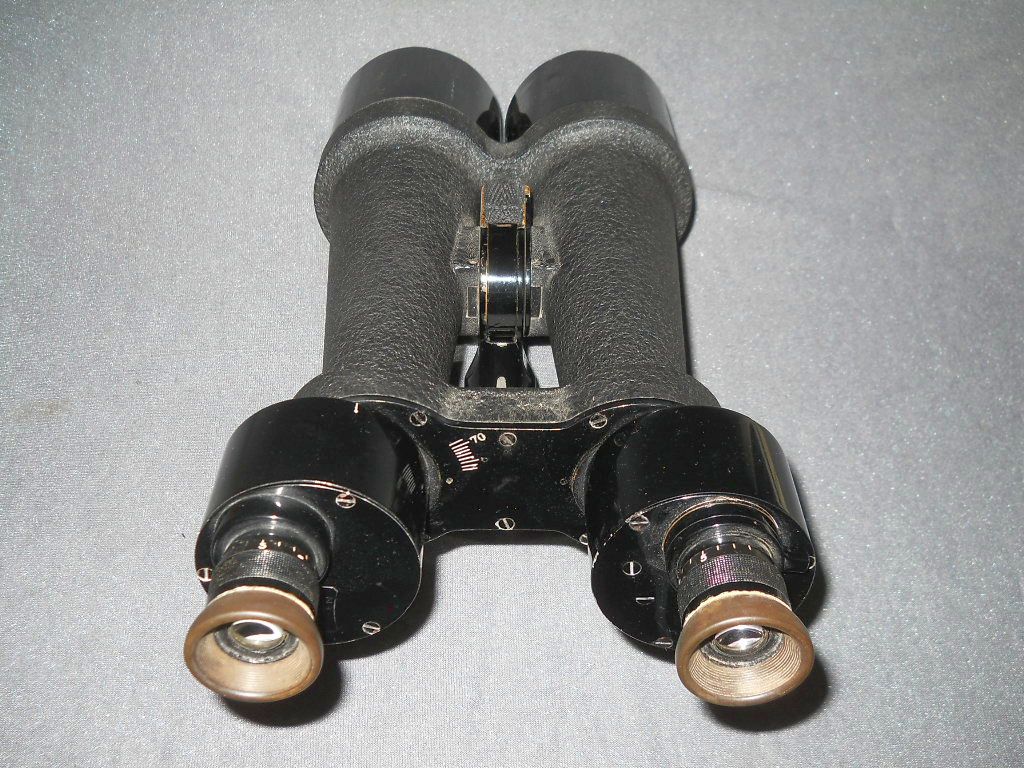

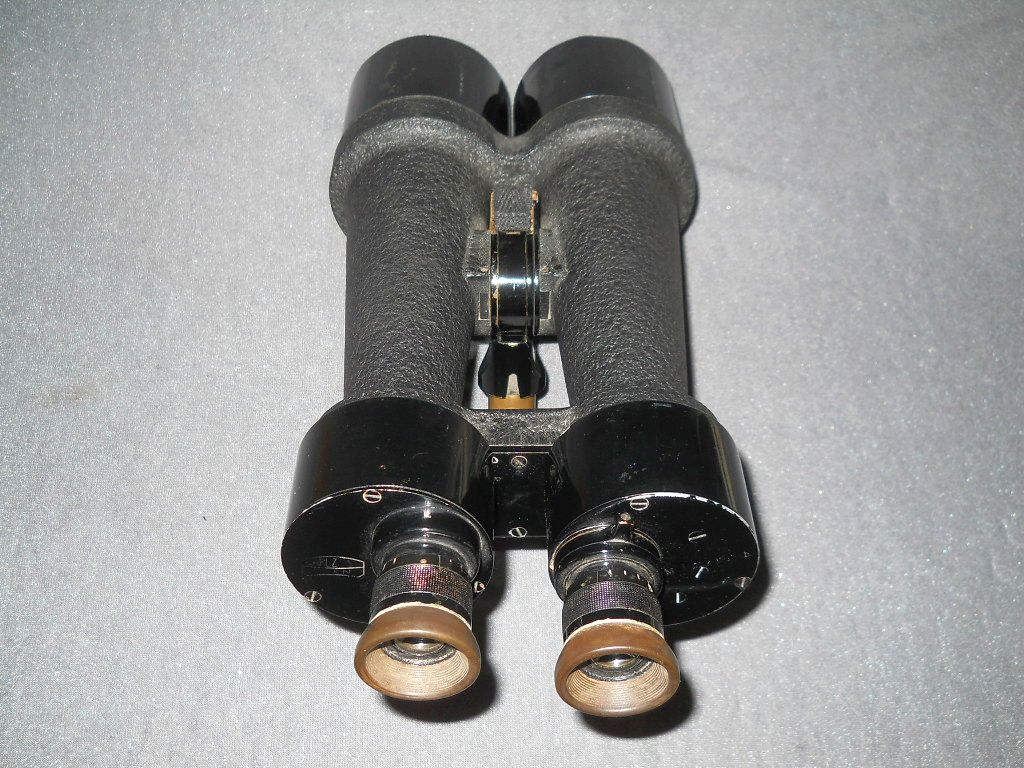

Eine Besonderheit ist der Mechanismus zur Einstellung der Augenweite. Durch
Verdrehen der Prismengehäuse kann der Augenabstand erheblich erweitert
werden, sodass ein Durchsehen von zwei Personen gleichzeitig möglich ist.

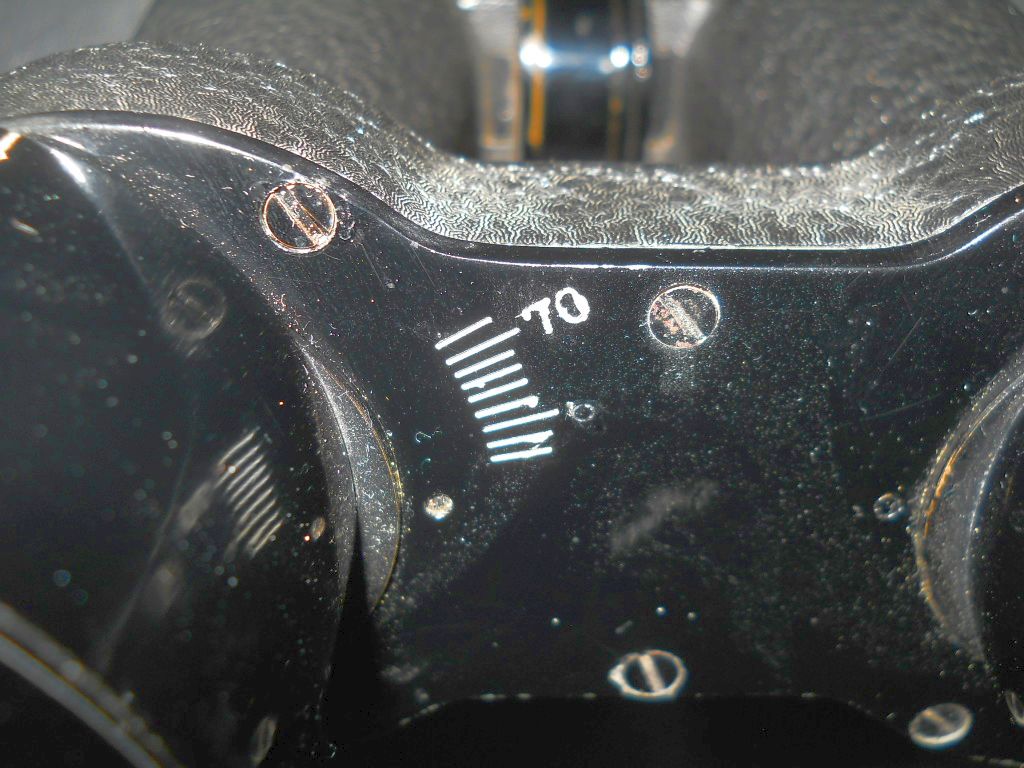

Die Skala in Millimeter zum Ablesen des Augenabstandes.

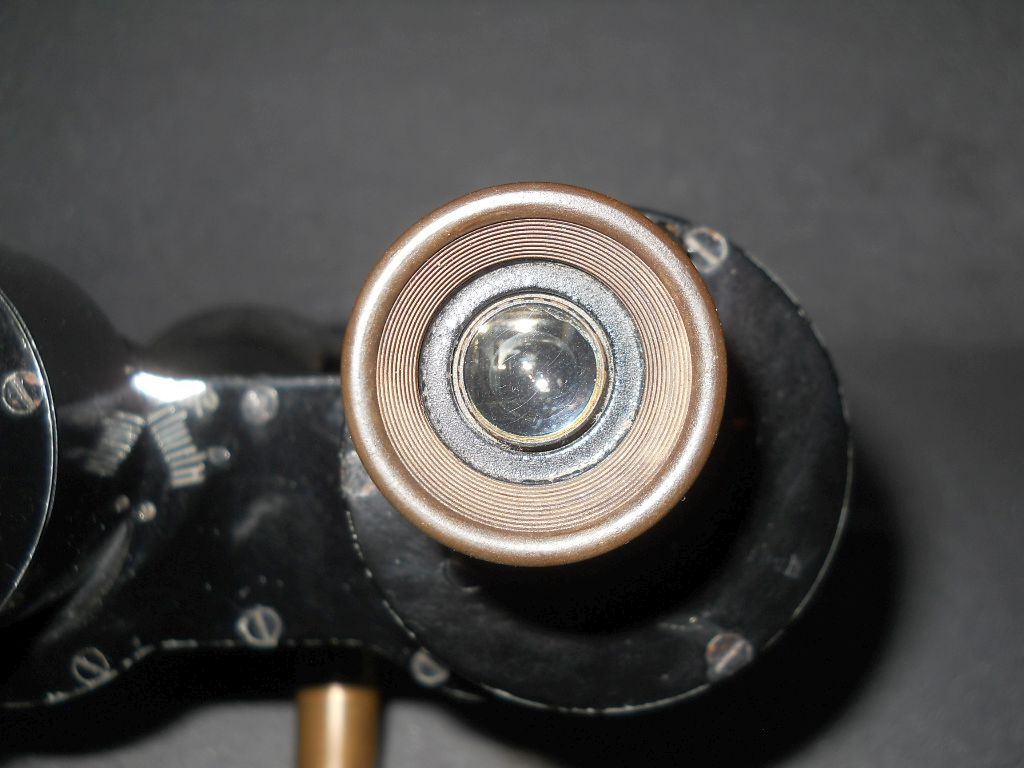

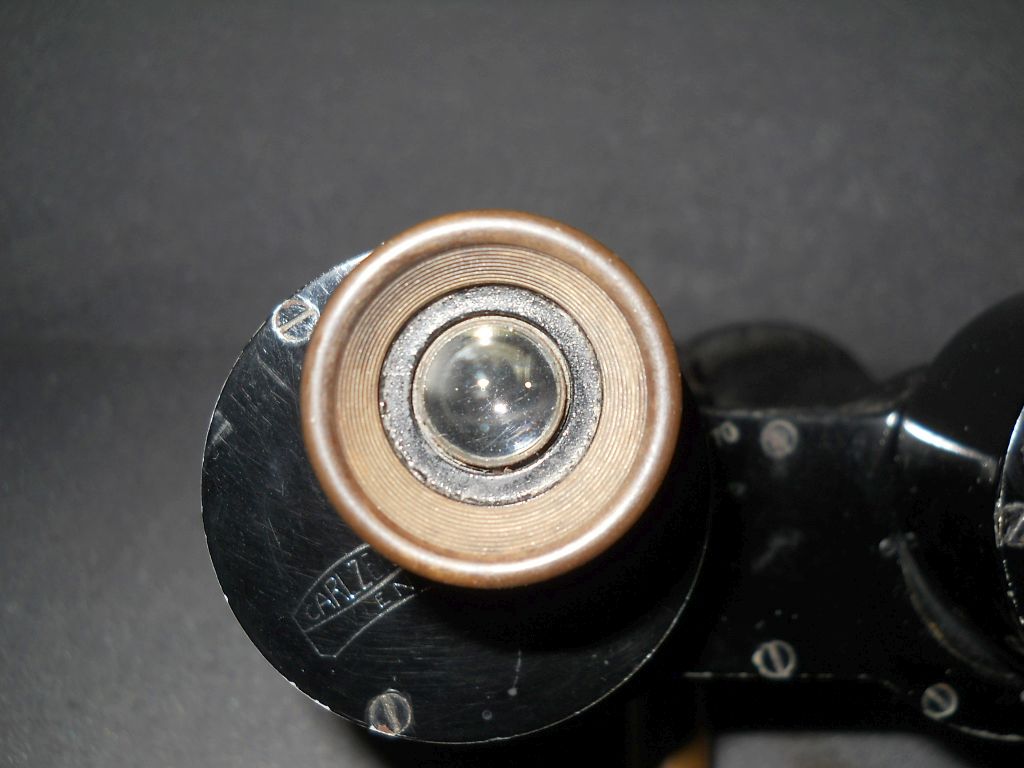

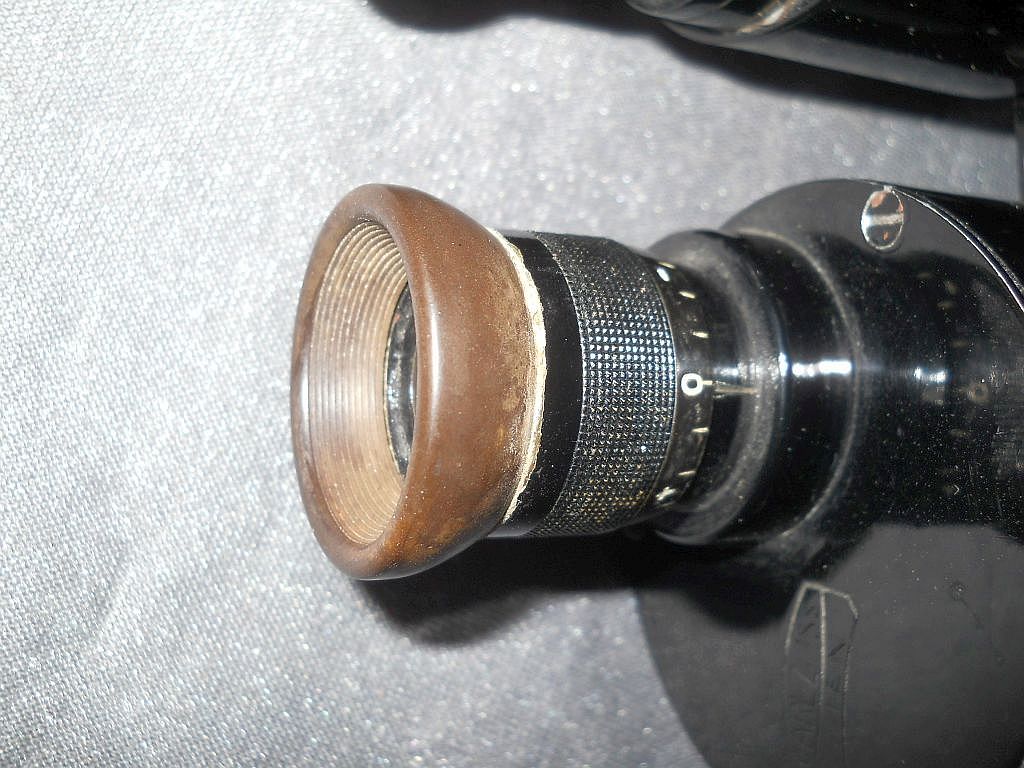

Die 1/3 Okulare mit Kreuzrändelung.

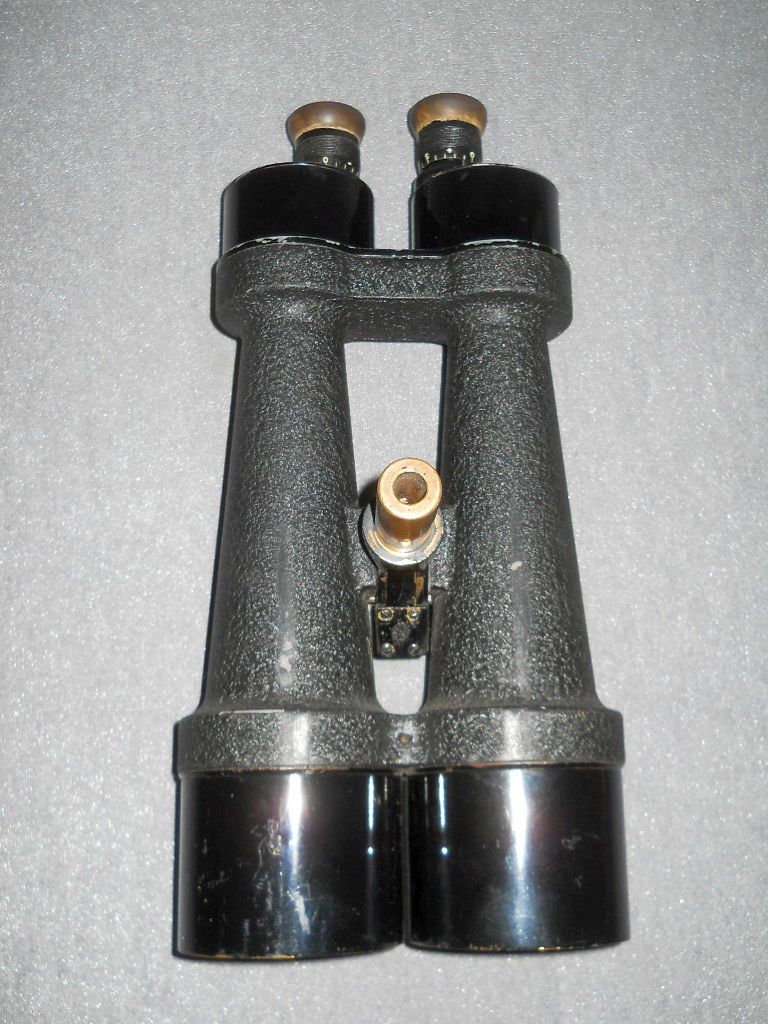

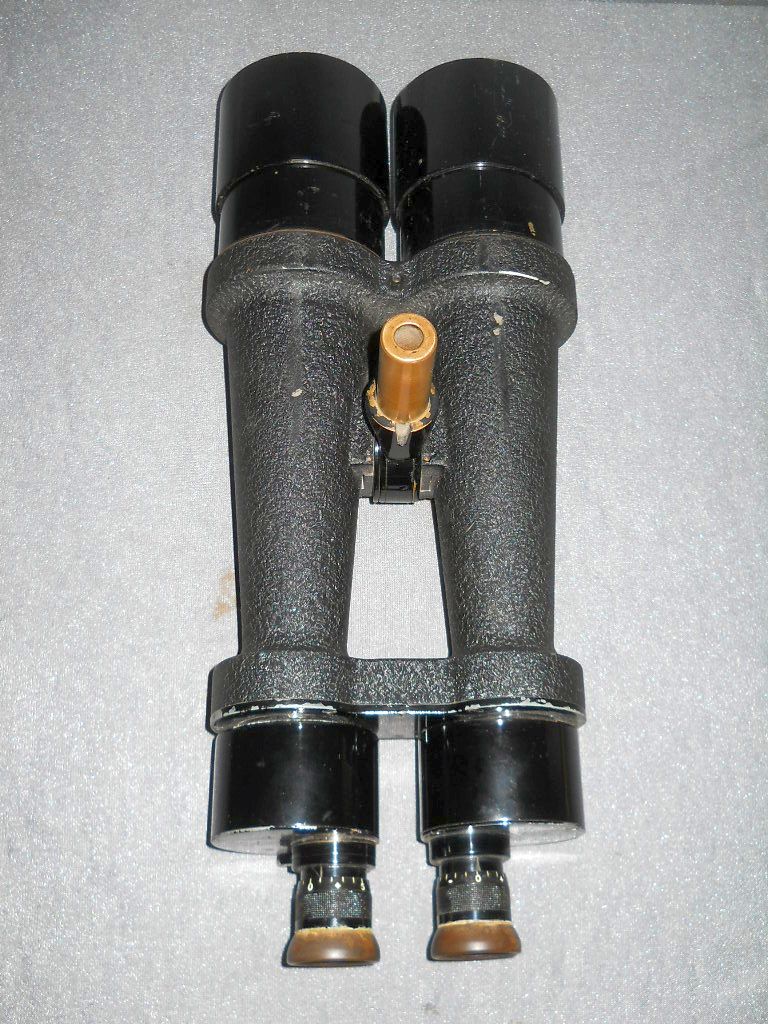

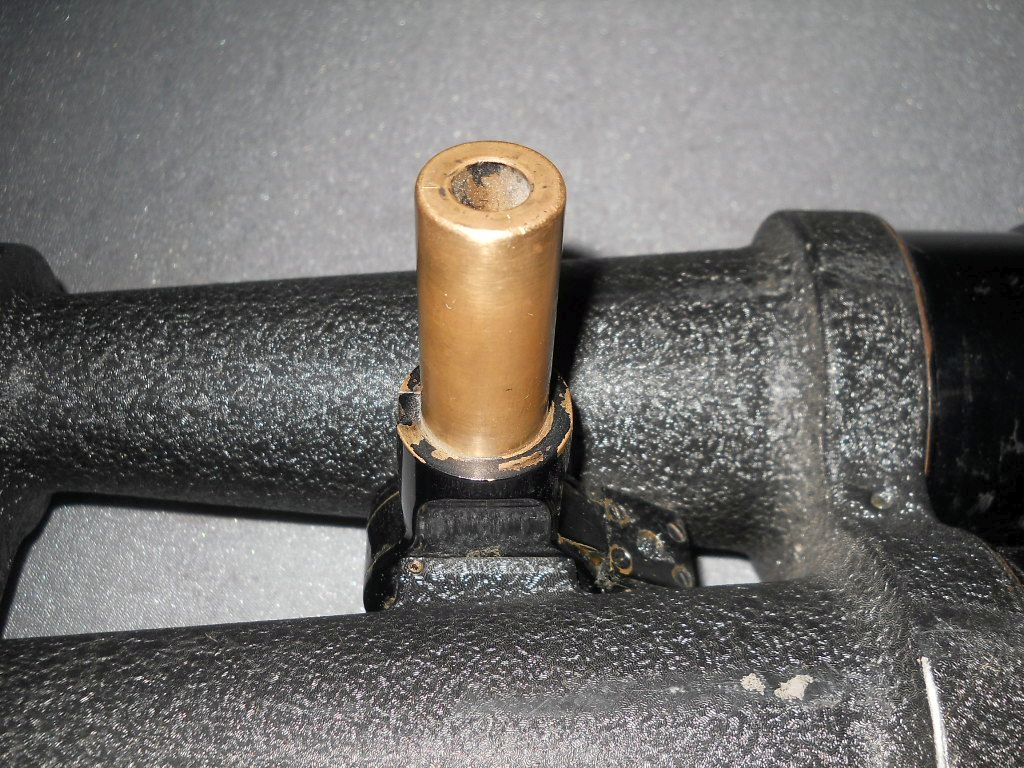

Der Stativadapter ist fix zwischen den beiden Fernglashälften verbaut. Der
Stativdorn hat 20 mm im Durchmesser.

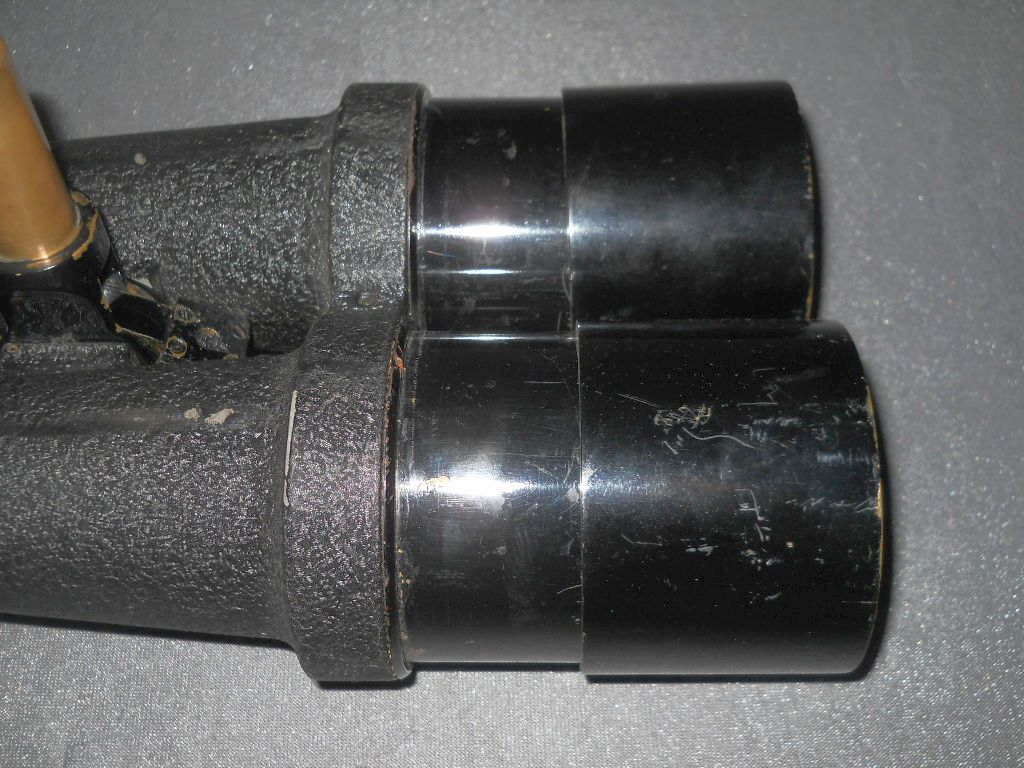

Es verfügt über ausziehbare Sonnenblenden.

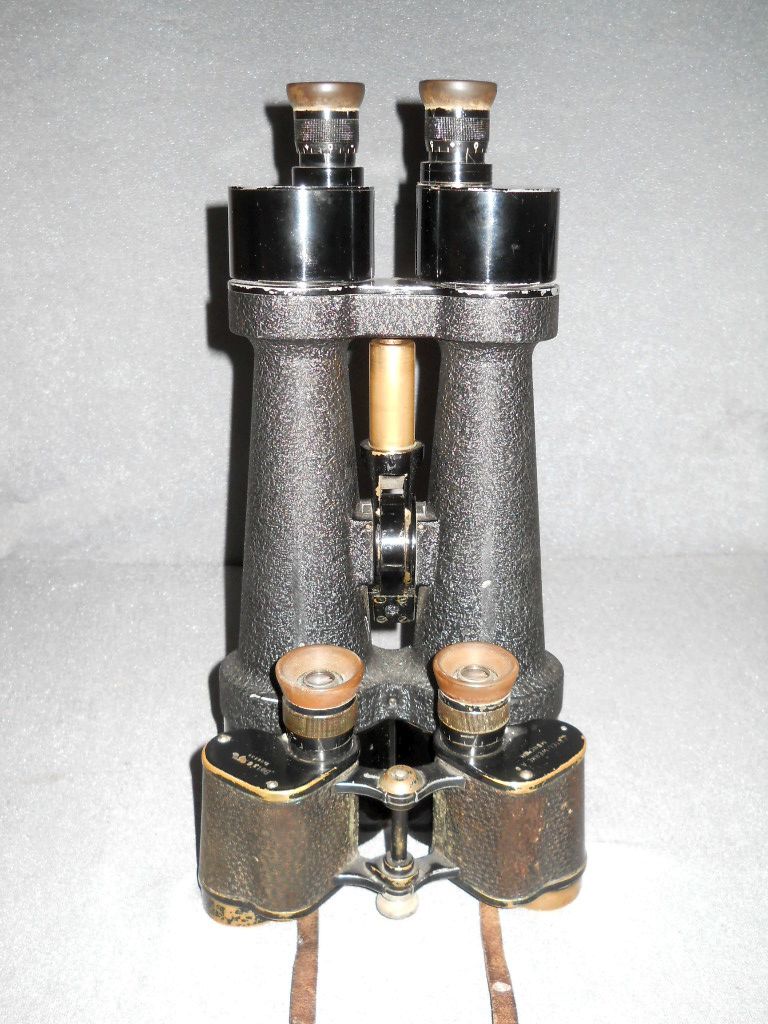

Ein Größenvergleich mit einem herkömmlichen 6x30 Dienstglas.

Die Durchsicht durch das Fernglas.

Länge mit ausgezogenen Sonnenblenden = 38 mm, Breite = 16 mm,
Gewicht = 2,30 kg.

.

.

.
